Усилитель 70Вт на полевых (MOSFET) транзисторах

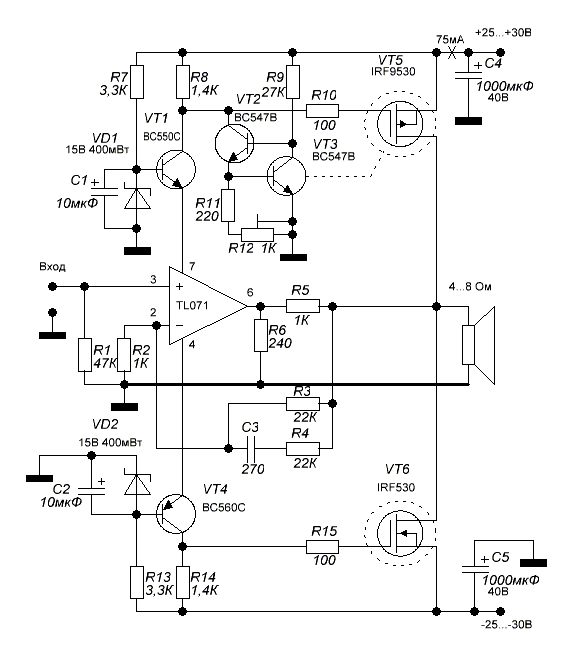

На рисунке показана схема простого усилителя мощности звуковой частоты выходной каскад которого состоит из 2-х MOSFET транзисторов IRF9530 и IRF530. Выходная мощность усилителя на нагрузке 8 Ом достигает 45 Вт и 70 Вт на нагрузке 4 Ом. Выходные транзисторы должны быть установлены на теплоотводы, при этом транзистор VT3 должен иметь тепловой контакт с теплоотводом транзистора VT5. КПД усилителя 70%, КНИ не более 0,2% (10Вт, 8 Ом).

При настройке и эксплуатации усилителя следует учитывать, что выход усилителя не имеет защиты.
