Усилитель 80Вт на TDA7295

Усилитель на базе TDA7295 относится к усилителям класса АВ и предназначен для использования в Hi-Fi звуковоспроизводящей технике. Микросхема имеет защиту от перенапряжения, тепловую защиту, защиту от КЗ выхода с шиной питания или общим шиной, защиту от статического электричества. Микросхема не критична к пульсациям питающего напряжения. В микросхеме имеются встроенные функции MUTE и STAND-BY.

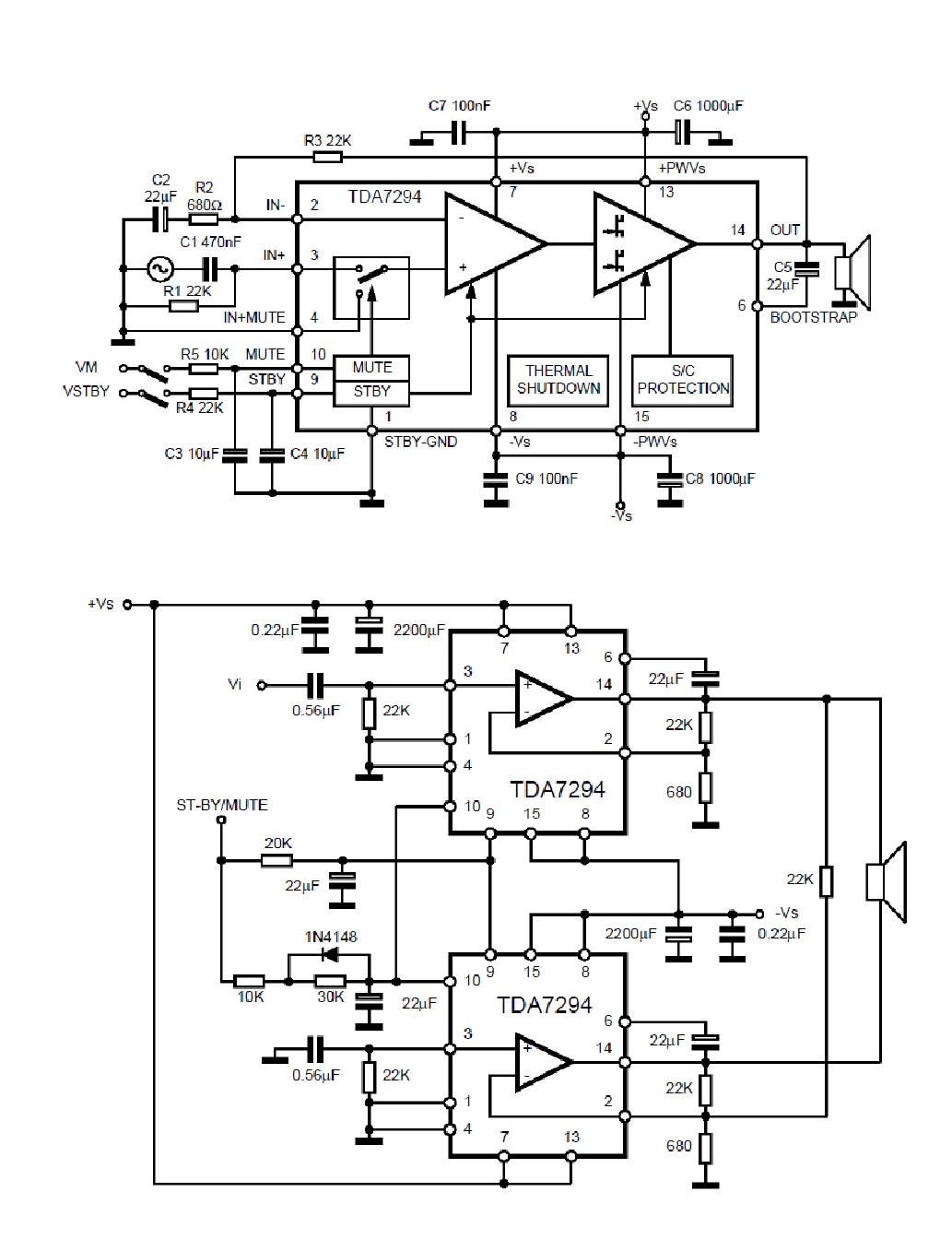

Микросхему можно применять в мостовом варианте, при нагрузки не менее 8Ом. При указанной нагрузке в мостовом варианте усилитель может развивать мощность до 100Вт (Uпит=+/-22В).

Усилитель на базе TDA7295 имеет следующие технические характеристики:

Номинальное напряжение питания +/-30В
Напряжение питания от +/-10 до +/-40В
Ток покоя от 20 до 60мА в зависимости от напряжения питания
Выходная мощность среднеквадратичная 50Вт при номинальном напряжении питания на нагрузке 8Ом при КНИ не более 0,5%
Музыкальная мощность среднеквадратичная 80Вт при номинальном напряжении питания на нагрузке 8 Ом при КНИ=10%
КНИ до 5Вт на частоте 1кГц не более 0,005%
Частотный диапазон 20…20000Гц
Скорость нарастания выходного сигнала 7…10В/мкс
Rвх=100кОм
Температура срабатывания тепловой защиты кристалла 145ºС
Ток потребления в режиме STAND-BY не более 3мА
Ослабление сигнала в режиме STAND-BY 70…90дБ
Пороговое значение напряжения вкл/выкл режима STAND-BY 1,5/3,5В
Ослабление сигнала в режиме MUTE 60…80дБ
Пороговое значение напряжения вкл/выкл режима MUTE 1,5/3,5В
