Парафазный фазоинвертор выполнен на двойном триоде (отечественный аналог 6Н2С), а выходной каскад – на пентодах в ультралинейном включении (отечественный аналог 6П27С).
Выпрямитель анодного напряжения должен обеспечивать 375 В при токе 120 мА, а накальная обмотка – 6,3 В при токе 3 А.
Схема усилителя:

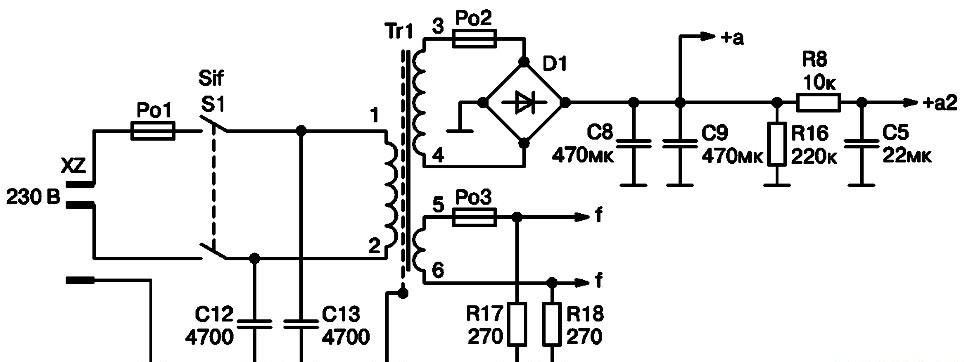

Схема блока питания:

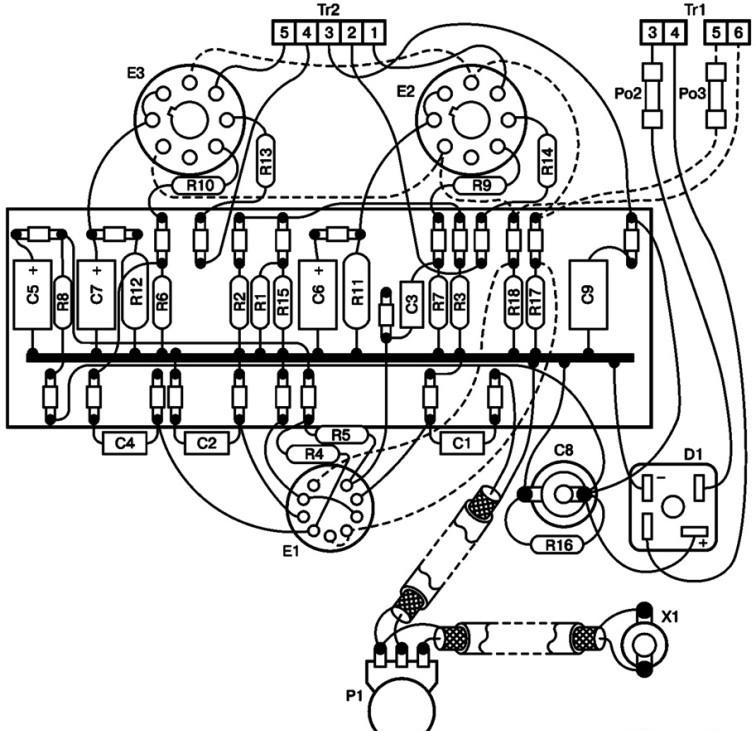

Монтажная схема:
Параметры выходного трансформатора:
расчетная мощность 40 Вт;
расчетный импеданс первичной обмотки 4,7 кОм;
расчетный импеданс вторичной обмотки 6 Ом;
индуктивность первичной обмотки 320 Гн;
коэффициент трансформации (2х 14) : 1;
отводы для питания второй сетки от 40% первичной обмотки.
Мощность резисторов R11, R12 составляет 1 Вт, остальных – 0,5 Вт.
Автор: Ярослав Влах
