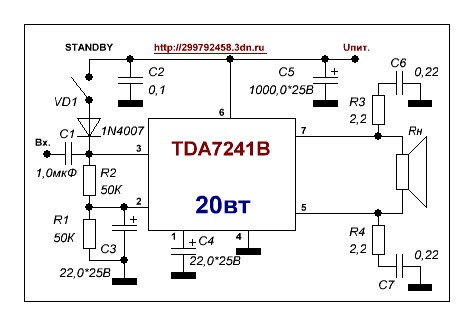

Усилитель для автомобильных аудиосистем на базе TDA7241B

Усилитель относится к классу АВ и предназначен для применения в автомобильных аудиосистемах, микросхема TDA7241B имеет тепловую защиту, защиту от КЗ выхода на шину питания и на корпус. Усилитель на базе TDA7241B снабжен системой STAND-BY.

Усилитель имеет следующие основные характеристики:

Номинальное напряжение питания 14,4В, максимальное 18В
Ток покоя при максимальном допустимом напряжении питания (18В) не более 80мА
Выходная мощность при номинальном напряжении питания на нагрузке 4 Ом и КНИ 10% равна 26Вт
КНИ при номинальном напряжении питания и мощности до 12Вт не более 0,1%
Диапазон частот от 25 до 30000Гц при неравномерности АЧХ 3 дБ
Ослабление сигнала при переходе в режим STAND-BY 90дБ
Температура срабатывания тепловой защиты 150С° (температура кристалла микросхемы)
