Усилитель для наушников на TDA2004

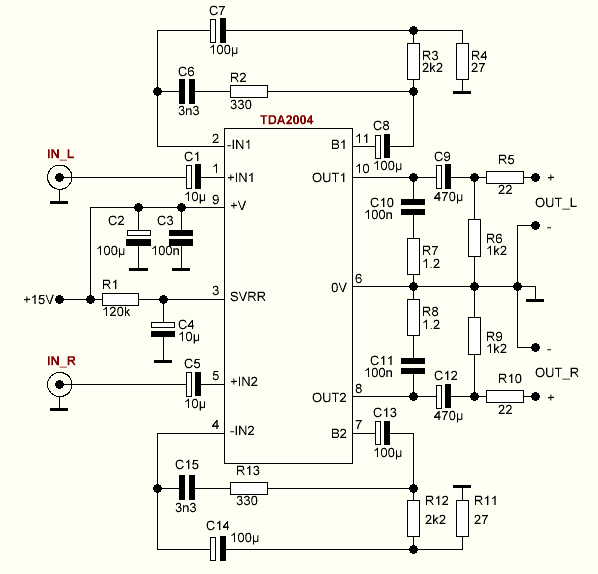

На ИМС TDA2004 можно собрать простой и качественный усилитель для наушников с сопротивлением 32 Ом. Коэффициент усиления усилителя для наушников 40 дБ, которое задается элементами   R3-R4 и R11-R12, для каждого канала соответственно. Ограничение пропускной способности каждого канала задается элементами R12-С2 и R13-C15 на уровне 22 кГц.

Усилитель имеет низкие искажения и шум. Ток потребления 150mA при напряжении питания +15 В. На ИМС TDA2004 должен быть установлен небольшой радиатор.

Источник — http://users.otenet.gr/~athsam/headphone_amplifier_with_tda2004.htm
