Усилитель TPA3116 для сабвуфера: обзор и характеристики

Изготовитель: Китай.
Цена: 11-12 долларов с доставкой.

Усилитель на микросхеме TPA3116 — это популярное и бюджетное решение для создания мощных сабвуферных систем как в автомобиле, так и в домашних условиях. Благодаря классу D, устройство отличается высокой эффективностью и малым тепловыделением. В этой статье мы подробно разберем технические параметры, преимущества данной микросхемы и приведем реальный опыт эксплуатации. Если вы ищете альтернативу дорогим брендам, стоит также обратить внимание на импульсный блок питания GHXAMP (500 Вт), который отлично сочетается с мощными усилителями.

Технические характеристики

Ниже приведены основные параметры усилителя, которые важно учитывать при проектировании акустической системы:

• Частотный диапазон: 20 – 180 Гц (оптимизирован под низкие частоты).
• Питание усилителя: ±9…25 В (возможно однополярное подключение).
• Потребляемый ток: до 4 А.
• Чувствительность входа: 500 мВ.
• Используемые динамики: 2 – 8 Ом.
• Выходная мощность: до 100 Вт.
• Размеры (ВхШхГ): 29х55х83 мм.

Таблица зависимости выходной мощности

Таблица зависимости выходной мощности от нагрузки и напряжения питания:

Описание и принцип работы

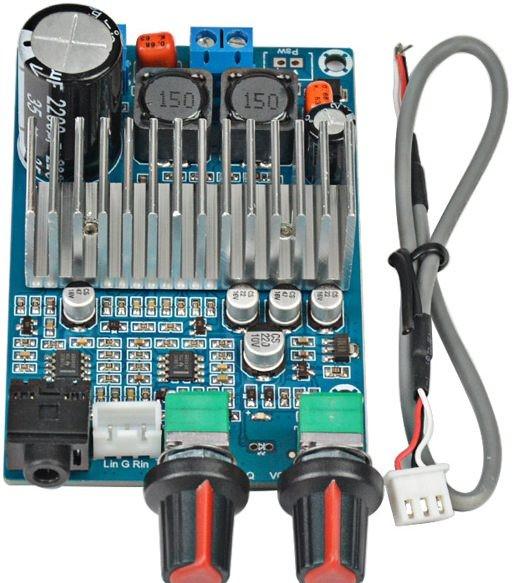

На плате усилителя расположено два регулятора: левый отвечает за частоту среза (Low Pass Filter), правый регулирует громкость. Вход выполнен на разъеме «мини-джек» или через разъем с шнуром в комплекте. Выход и питание подключаются через винтовые разъемы.

На вход с источника подается два канала с полным диапазоном, далее каналы суммируются и на выходе мы имеем урезанные частоты под сабвуфер. При подаче питания на плату – загорается SMD светодиод голубого свечения.

Модификация и подключение

Радиатор прикручен двумя винтами. На обратной стороне платы есть перемычка (капля припоя). Если ее убрать, то можно подпаять кнопку и усилитель будет включаться через нее. Питание в таком случае можно запаять на соответствующие точки. Светодиод включения можно сделать выносным. На плате под него предусмотрены отверстия, питание на них 2,5-3 В, в зависимости от поданного.

Личный опыт эксплуатации

Я использую данный усилитель в авто, питание около 12,5 В, он выдает вполне неплохую мощность. Я громко не слушаю, но в машине как по мне баса достаточно, но в движении маловато. Изначально планировал докупить преобразователь с 12 В на 24 В, но он не понадобился. Радиатор еле теплый. Частоты срезает хорошо. Посторонних шумов практически нет. При включении/выключении питания щелчков нет.

Для тех, кто планирует собирать гибридную систему, где TPA3116 будет работать в паре с ламповым или более сложным усилителем, может быть интересен проект TPA3116D2 – стерео усилитель XH-M189 (50 Вт/4 Ом), хотя для сабвуфера данная плата подходит лучше из-за встроенного фильтра низких частот.

Часто задаваемые вопросы (FAQ)

Нужен ли радиатор для TPA3116?
Да, радиатор необходим, хотя при питании 12В и нагрузке 4-8 Ом он нагревается незначительно. Он обеспечивает пассивное охлаждение и повышает надежность.

Можно ли использовать этот усилитель для полноволосых колонок?
Нет, схема настроена на работу с сабвуфером (срез частот). Для полных колонок лучше использовать Dynaudio Sub 250 II или другие стерео-усилители без фильтра НЧ.
