Усилитель класса D на IRS2092

Микросхема IRS2092 представляет собой высоковольтный аудио-драйвер со встроенным ШИМ-генератором и схемами защиты. В сочетании с двумя внешними MOSFET транзисторами и небольшим количеством пассивных элементов получается полноценный усилитель класса D (до 500 Вт), устойчивый к внешним шумам и наводкам и обладающий малым уровнем искажения входного сигнала.

Особенности

• Встроенный аналоговый вход
• Встроенный ШИМ-модулятор с автогенерацией (гистерезисный метод)
• Программируемая двухполярная защита от токовой перегрузки со сбросом
• Уменьшенный уровень шумов при включении и выключении
• Плавающие входы обеспечивают легкую реализацию полумостовой схемы включения
• Программирование временных задержек для различных выходных мощностей
• Высокая устойчивость к помехам
• Напряжение питания ±100 В, что обеспечивает выходную мощность до 500 Вт
• Частота ШИМ до 800 кГц
• 16-выводной корпус DIP или SOIC

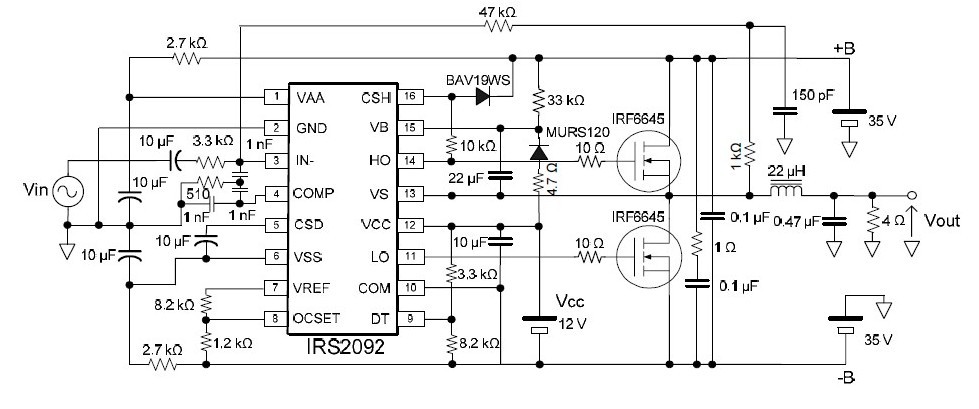

Применение внешних MOSFET транзисторов
