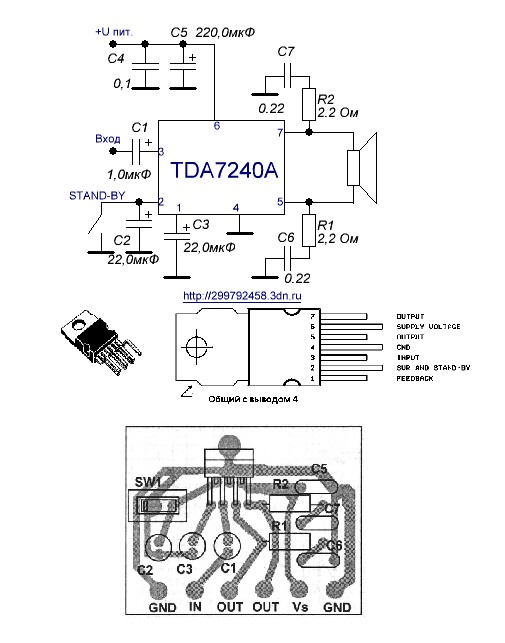

Усилитель мощности 20Вт на TDA7240A

Усилитель на базе TDA7240A относится к усилителям класса АВ с системой диагностики и детектором клипирования. Усилитель в основном предназначен для использования в автомобильных аудио системах. Микросхема TDA7240А имеет защиту от короткого замыкания выходов на шину питания, на корпус или между собой, микросхема снабжена тепловой защитой. В микросхеме имеется функция STAND-BY. Микросхема имеет фиксированный коэффициент усиления.

Усилитель на базе TDA7240А имеет следующие технические характеристики:

Номинальное напряжение питания 14,4В
Напряжение питания до 18В
Ток покоя 65…120мА в зависимости от напряжения питания
Выходная мощность на нагрузке 4 Ом при номинальном напряжении питания и КНИ=10% 20Вт
КНИ при мощности до 12Вт не более 0,1%
Коэффициент усиления по напряжению 40 дБ
Частотный диапазон от 30 до 25000Гц при нелинейности АЧХ не более 3дБ
Чувствительность по входу 28мВ
Ток потребления в режиме STAND-BY не более 200мкА
Ослабление выходного сигнала в режиме STAND-BY 90дБ
Пороговое значение напряжения STAND-BY 1В
КПД 65%
