Усилитель мощности 6 Вт на TDA7245A

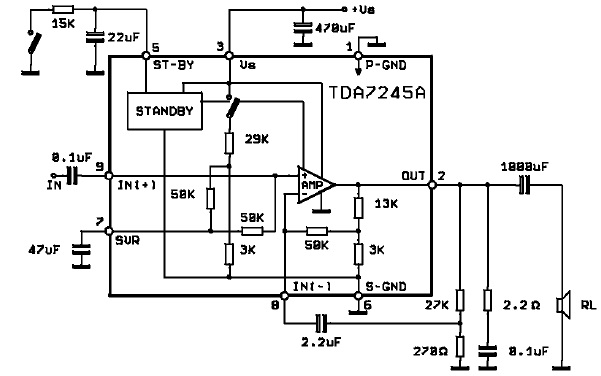

Усилитель мощности на TDA7245A с фиксированным усилением предназначен для использования в бытовой аудиотехнике. Микросхема снабжена функциями STAND-BY и тепловой защитой.

Усилитель на базе TDA7245A обладает следующими техническими характеристиками:

Номинальное напряжение питания 16,5В
Напряжение питания 12…30В
Ток покоя 17…25мА в зависимости от напряжения питания
Выходная мощность при КНИ=10% 12Вт
Выходная мощность при КНИ 1% 4…5Вт в зависимости от напряжения питания
КНИ=0,15% при выходной мощности до 3Вт
Входное сопротивление 30кОм
Отношение сигн/шум 86дБ
Температура кристалла микросхемы при которой происходит срабатывание тепловой защиты 150ºС
Коэффициент усиления без ООС 75дБ
Коэффициент усиления с ООС 40дБ
Затухание сигнала в режиме STAND-BY 90дБ
Ток покоя в режиме STAND-BY 2…4 мА
