Усилитель мощности 80 Вт на TDA2020

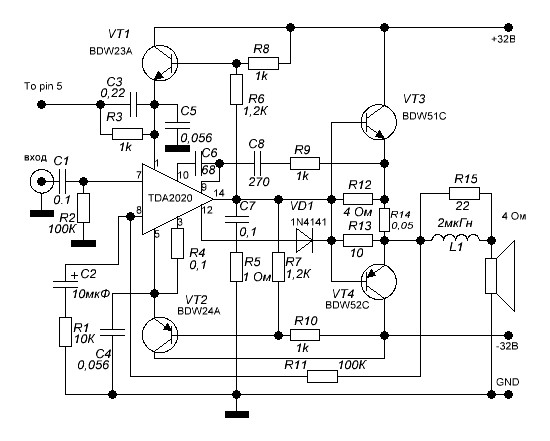

На рисунке показана схема усилителя мощности звуковой частоты с использованием ИМС TDA2020. Максимальное напряжение питания усилителя +/-45В.
Транзисторы
| BDW23A биполярный транзистор низкочастотный типа — npn |  |
| BDW24A биполярный транзистор низкочастотный типа — pnp |  |
| BDW51C биполярный транзистор низкочастотный типа — npn |  |
| BDW52C биполярный транзистор низкочастотный типа — pnp |  |
Источник материала — http://www.eleccircuit.com/tda2020-power-amp-80w-hi-fi/
