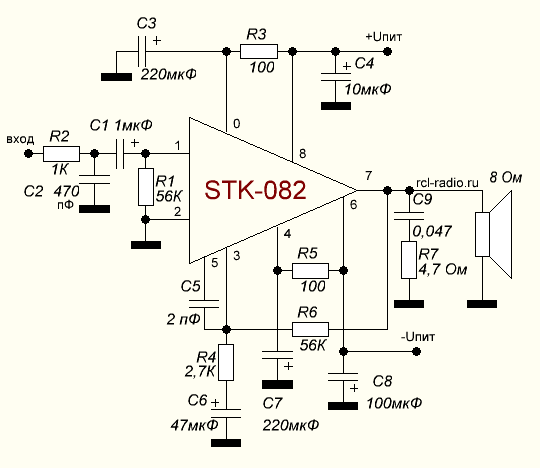

Усилитель мощности на STK082

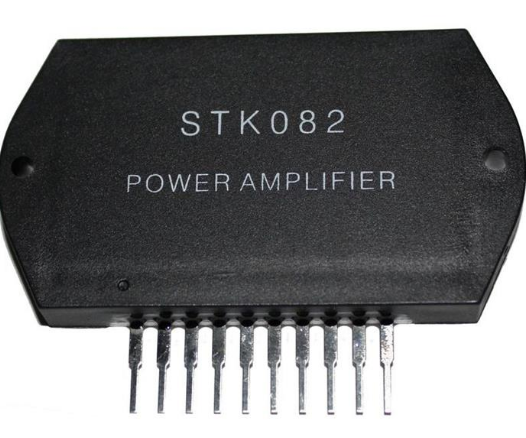

Интегральные микросхема STK082 проихзводства фирмы Sanyo выполнена в корпусе SIP10 и представляют собой усилитель мощности низкой частоты в гибридном исполнении.

ИМС STK082 предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке.

Основные технические характеристики:

• Максимальное напряжение питания ± 43 В
• Номинальное напряжение питания ± 30 В
• Номинальная выходная мощность 35 Вт
• КНИ при номинальной выходной мощности 35 Вт и сопротивлении нагрузки 8 Ом не превышает 0,2 %
• Ток покоя 50…100 мА
• Входное сопротивление 52 кОм
• Коэффициент усиления 26,4 дБ
