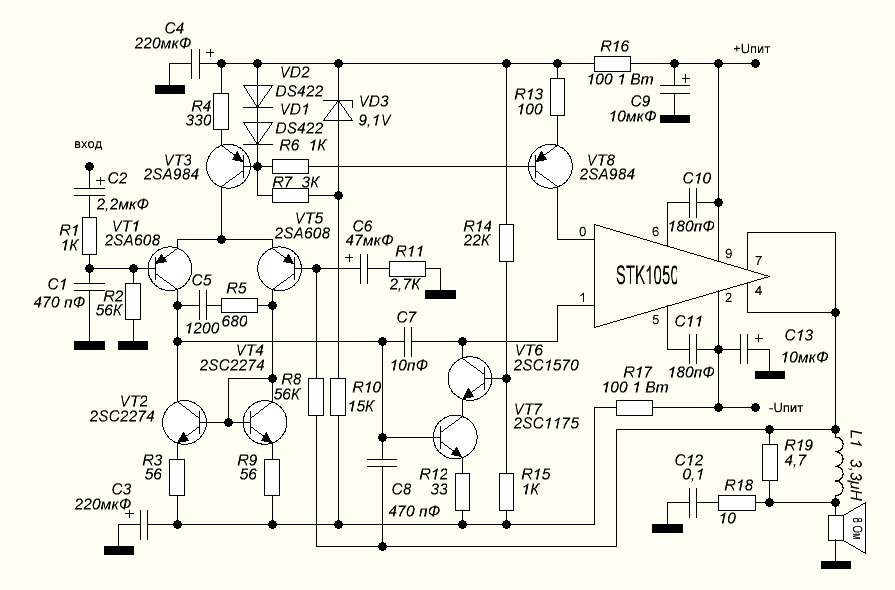

Усилитель мощности на STK1050

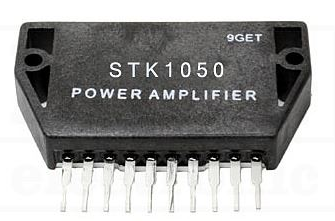

Интегральные микросхема STK1050 фирмы Sanyo выполнена в корпусах SIP10 с 10 выводами и представляют собой выходной модуль усилителя мощности низкой частоты в гибридном исполнении.

ИМС STK1050 предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке.

Основные технические характеристики:

• Максимальное напряжение питания ± 53 В
• Номинальное напряжение питания ± 36 В
• Номинальная выходная мощность 50 Вт
• КНИ при номинальной выходной мощности 50 Вт и сопротивлении нагрузки 8 Ом не превышает 0,02 %
• Ток покоя 40…80 мА
• Коэффициент усиления 26,3 дБ
