Усилитель мощности на TA8200AH

Микросхему TA8200AH используют в качестве усилителе мощности в ТВ и стерео комплексах. Микросхема имеет встроенную функцию MUTE и тепловую защиту.

Усилитель на базе TA8200AH имеет следующие технические характеристики:

• Напряжение питания от +10 до +37В (номинальное напряжение +28В)
• Ток покоя от 50 до 105мА в зависимости от напряжения питания
• Пиковых выходной ток до 2,5А
• Максимальная рассеивающая мощность при tокр=25º С 25Вт
• Выходная мощность 13Вт при номинальном напряжении питания и КНИ=10%
• Выходная мощность 10 Вт при номинальном напряжении питания и КНИ=1%
• Коэффициент усиления 34дБ
• КНИ=0,04% при номинальной мощности не более 2Вт (при номинальном напряжении питания)
• Пороговое значение MUTE 2,6…2,8В (вывод 11)

Параметры усилителя указаны при Rн= 8 Ом

*конденсатор подключённый к выводу 8 служит фильтром MUTE

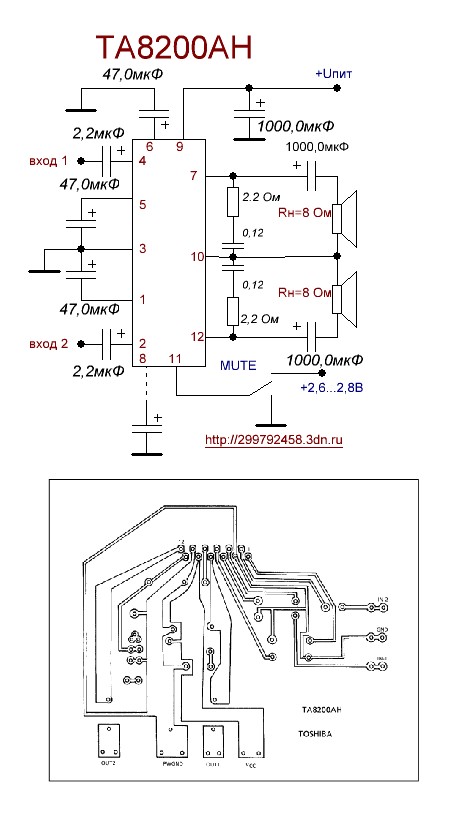

TA8200AH
