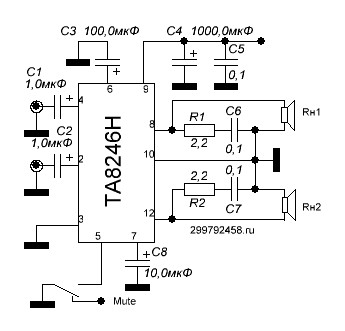

Усилитель мощности на TA8246H

Микросхема предназначена для использования в качестве усилителя мощности в ТВ приемниках и в другой бытовой аудио аппаратуре. Микросхема имеет встроенную функцию MUTE, а так же защиту от перенапряжения и перегрева, микросхема обладает фиксированных коэффициентом усиления (34дБ)

Усилитель мощности звуковой частоты на базе микросхемы TA8246H имеет следующие технические характеристики:

• Напряжение питания номинальное +20В
• Напряжение питания от +10 до +30В
• Ток покоя от 50 до 130 мА в зависимости от  напряжения питания
• Пиковый выходной ток 2А
• Переходное затухание между каналами -60дБ
• Максимальная рассеивающая мощность 25Вт
• Выходная мощность 6 Вт при КНИ=10% и 4,5Вт при КНИ=1%
• Кусиления 34дБ
• Входное сопротивление 34кОм
• Напряжение управления режимом MUTE 3,1В/0В (вкл/выкл)
• Затухание в режиме MUTE -60дБ

Назначение выводов микросхемы

1. не использ.
2. Вход 2
3. Сигнальная земля
4. Вход 1
5. Переключатель MUTE
6. фильтр
7. Время задающая цепь MUTE
8. Выход 1
9. Питание
10. Корпус
11. Не использ.
12. Выход 2
