Усилитель мощности на TDA8944J

Микросхема TDA8944J является двухканальным усилителем мощности ЗЧ с выходной мощностью 2 *7 Вт при нагрузке 8 Ом при напряжении питания 12 В.

Напряжение питания микросхемы может быть от 6 до 18В, номинальное напряжение 12В. Коэффициент гармоник при выходной мощности 8Вт(на канал при Uпит=12В) не более 10%, коэффициент гармоник при выходной мощности 1Вт не белее 0,03%.

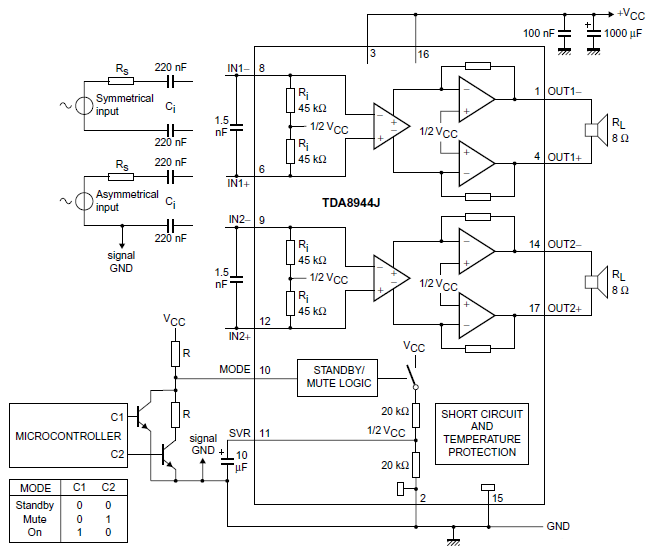

Типовая схема подключения

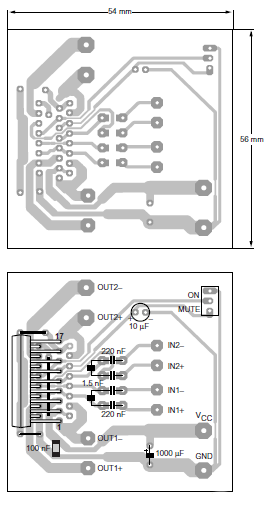

Стабилизированное питание положительно скажется на соотношении сигнал/шум. Для подавления ВЧ помех рекомендуется установить 100нФ конденсатор как можно ближе к выводу подачи питания микросхемы (3,16 выводы и общий провод). Так же необходимо установить конденсатор 1000мкФ или больше, для подавления НЧ помех (как нарисовано на плате).
