Усилитель мощности с малыми искажениями

Усилитель работает в диапазоне частот 20…20000Гц, при неравномерности АЧХ ±1%. Выходная мощность усилителя 30Вт на нагрузке 8 Ом и коэффициенте гармоник менее 0,02%. При нагрузке 4 Ом выходная мощность усилителя достигает 40 Вт. Чувствительность 0,2В. Уровень собственных шумов — 75дБ.

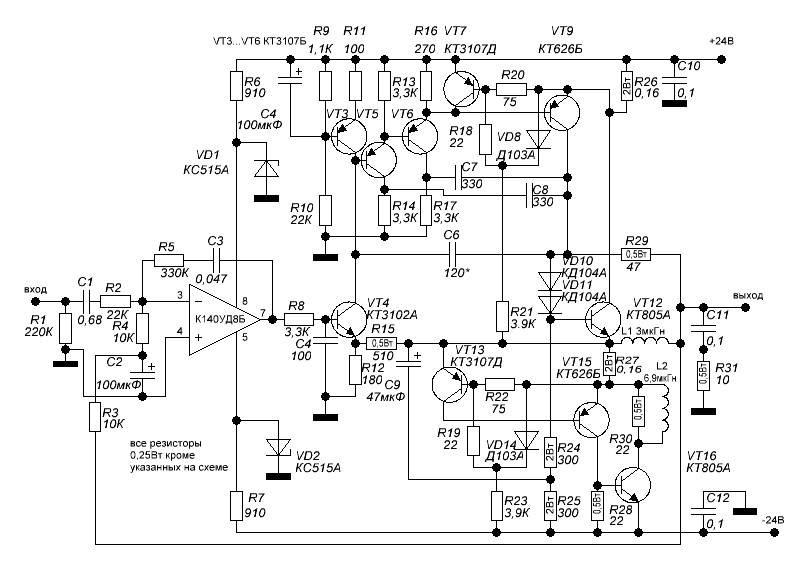

Четырех каскадный предварительный усилитель работает в режиме А (К140УД8Б, VT3…VT6 и VT9), выходной каскад (VT12,VT15,VT16) — в режиме В. Усилитель снабжен защитой выходного каскада от короткого замыкания и перегрузок (VT7 VT13).

В первом каскаде применен малошумящий операционный усилитель на микросхеме К140УД8Б, охваченный ООС (С1R2R5C3) так, что коэффициент усиления на частотах выше 20Гц постоянен и равен 15. Во втором каскаде применен малошумящий транзистор VT4, в коллекторную цепь которого для получения максимального усиления включен источник тока на VT3. Третий каскад — двойной эмиттерный повторитель на VT5 VT6 служит для согласования входного сопротивления четвертого каскада, выполненного на VT9 с выходным сопротивлением второго каскада VT4. Мост R5C6R29L1 сбалансирован на радиочастотах. На НЧ малый уровень нелинейных искажений обеспечивается глубокой (50…70дБ) ООС, напряжение которой поступает в эмиттерную цепь транзистора VT4 с выхода усилителя через делитель R12 R15.

Элементы схемы:

VT3 VT5 VT6 VT7 VT13 КТ3107Б(Д) можно заменить с потерей качества звучания на КТ361В(Д)
VT4 КТ3102А КТ342Г
VT9 VT15 КТ626А(Б) КТ616В КТ814В КТ814Г
катушки намотаны виток к витку в два слоя проводом ПЭВ-2 1,0мм на каркасах диаметром 7 мм, длиной 28 мм и содержат L1 30 витков L2 46 витков
Если усилитель правильно собран то налаживания не требует, мост R15C6R29L1 настраивают по минимуму искажений на выходе. Для этого на вход усилителя подают синусоиду 50…100Гц и подбором емкости С6 наблюдают выходной сигнал на экране осциллографа добиваясь минимальных искажений.

Литература — Справочник по схемотехнике для радиолюбителя. Авторы — В.П. Боровский, В.И. Костенко, М.В. Михайленко, О.Н. Партала — К,:Техниiка. 1987г.
