Усилитель ЗЧ на МОП-транзисторах

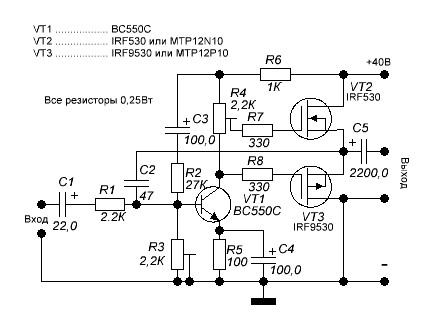

На рисунке показана схема усилителя НЧ, которая позволяет получить достаточно большую выходную мощность при минимуме элементов. Усилитель напряжения состоит из одного транзистора BC550C, а усилитель мощности из двух МОП-транзисторов (MOSFET).

Выходная мощность усилителя 18Вт на нагрузке 8 Ом и 30Вт на нагрузке 4 Ом. Для получения хорошей производительности и стабильности работы усилителя необходим достаточно хороший и мощный источник питания, который бы обеспечивал выходное напряжение 40 В и ток не менее 2А.

Источник — http://www.circuitstoday.com/mosfet-amplifier-circuits
