Изготовление гриля и установка шильдика для АС JBL 4312M

Еще в 2016 году я собрал . Они верой и правдой служили мне три года. Примерно полгода назад я обзавелся мощным . Это позволило заменить активную связку на высококлассное пассивное оборудование: RFT и самоделки JBL. Финальным штрихом в этом апгрейде стало изготовление декоративных грилей и установка фирменного шильдика.

Материалы и инструменты

Для работы мне потребовались подготовленные материалы. Основа под грили была еще нарезана при заказе фанеры для корпуса колонок. Главной сложностью стало нахождение крепежа. Долго искал на AliExpress, но безрезультатно. Позже выяснилось, что они называются speaker buckle. После этого поиска дали результат: сайт предложил множество вариантов. За два комплекта креплений я отдал всего 1,5 доллара. Шильдик на заказ я также приобрел там же за 2,3 доллара, включая доставку.

Помимо этого, в процессе работы я изучал проекты по реставрации классики JBL L26, что помогло лучше понять эстетику бренда.

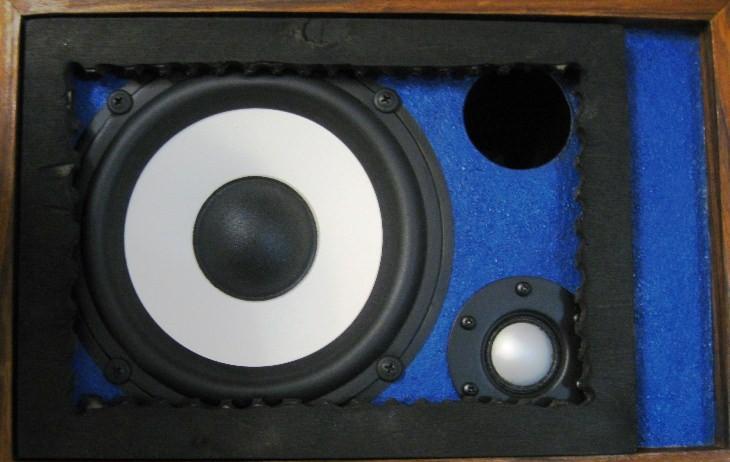

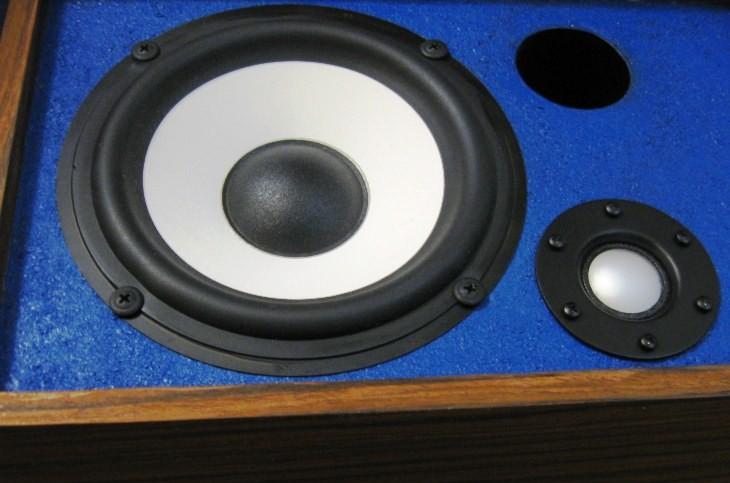

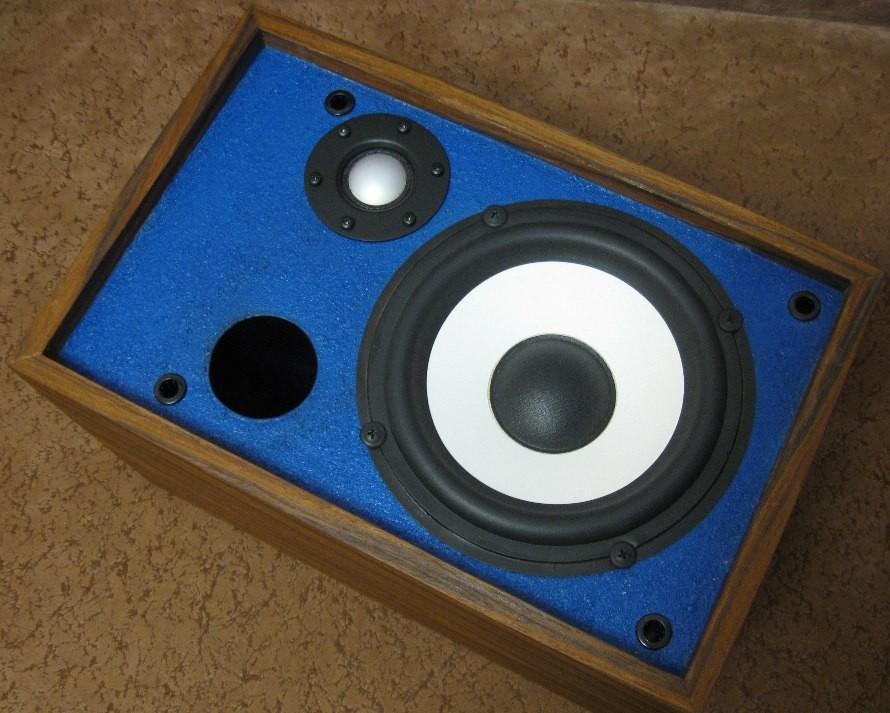

Гриль был вырезан и окрашен: передняя часть получила черный матовый цвет. Крепления speaker buckle я установил по углам корпуса:

Процесс установки

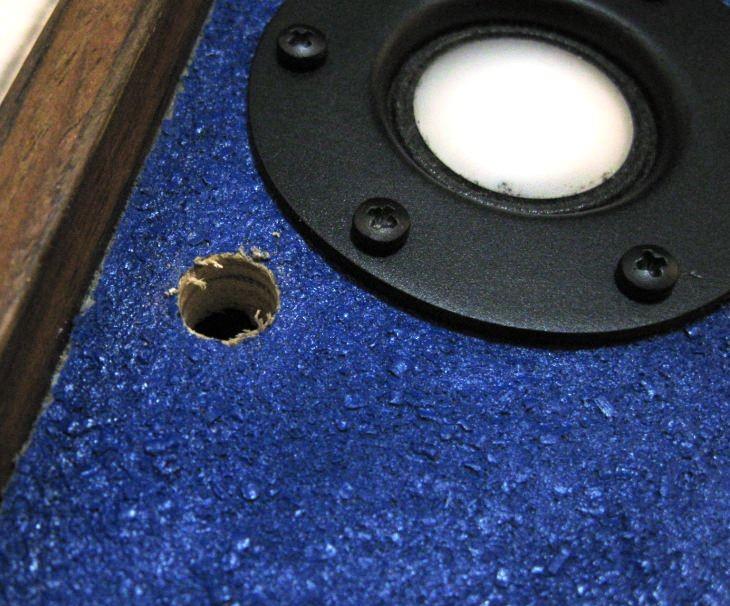

Теперь необходимо точно и аккуратно просверлить отверстия в передней панели корпуса под шпильки креплений:

Изначально я планировал сажать крепления на клей, но конструкция корпусных шпилек имеет легкий конус, а на самом гриле предусмотрены специальные зацепы. Я взял сверло диаметром, равным диаметру шпильки, и с усилием вставил крепления на посадочные места. Сетки сели очень плотно, и даже со временем крепления не выйдут из своих мест — они сидят намертво.

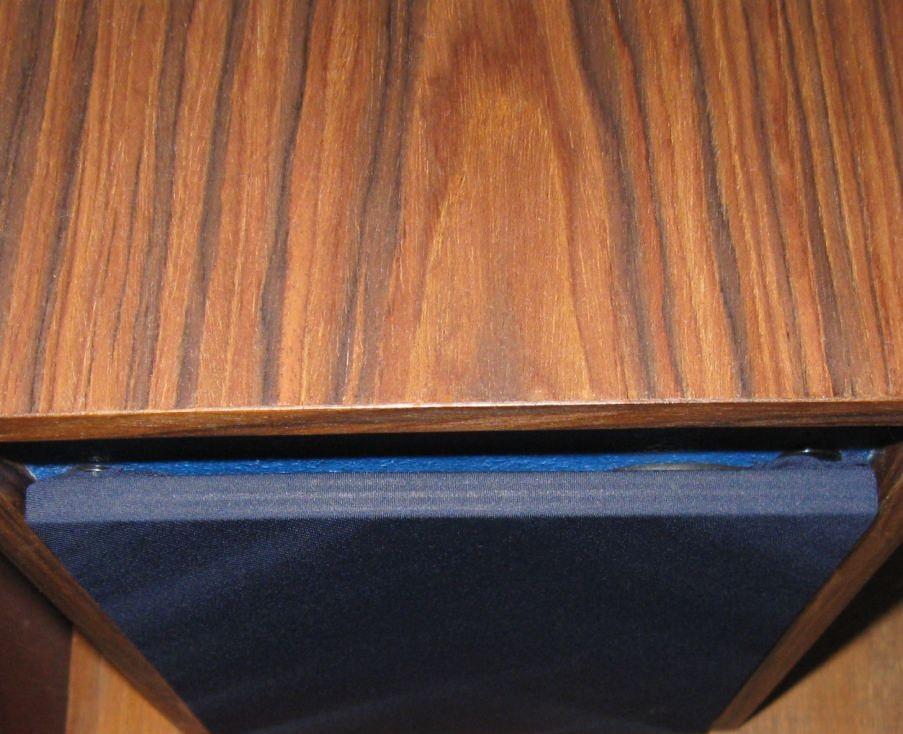

Обратите внимание: гриль не прилегает к корпусу полностью вплотную. Я немного просчитался при вырезе — если бы он был ближе, гофра динамика низких частот (НЧ) могла бы за него цепляться.

Установка шильдика

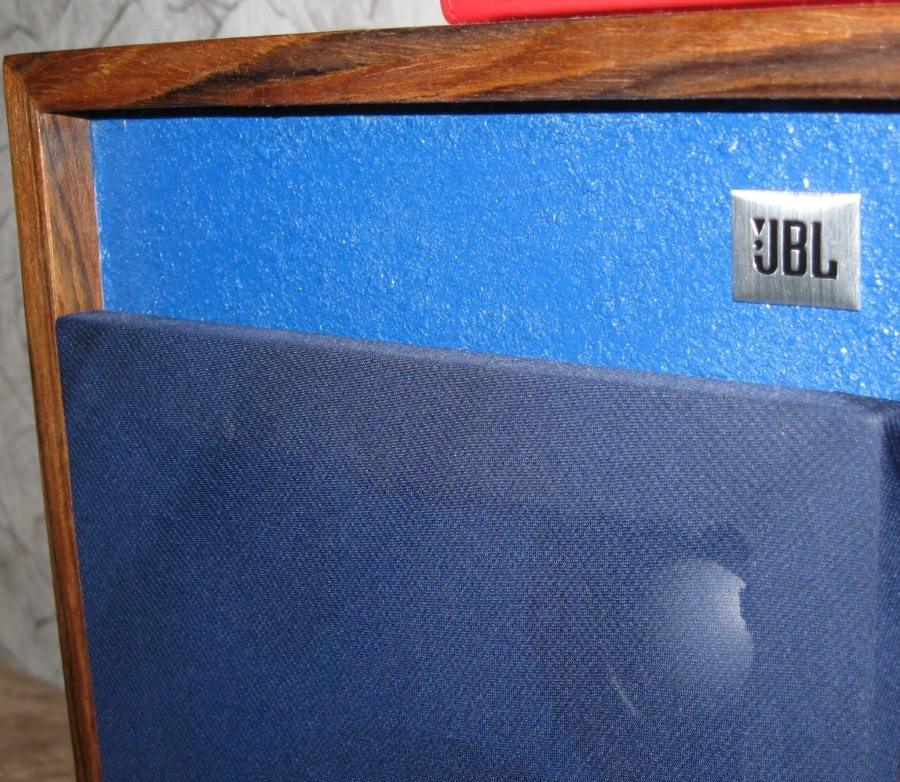

Финальный штрих — приклейка шильдика. Он поставляется с уже нанесенной двусторонней клеевой лентой. Спереди элемент защищен пленкой, которую необходимо снять после примерки. Шильдик алюминиевый. Изначально я хотел оранжевый цвет, но в наличии его не оказалось. Я также пробовал сделать надпись самостоятельно, но результат меня не устроил, поэтому я заказал готовый вариант. Установил его с правой стороны.

Чтобы приклеить шильдик идеально ровно, я использовал простой трюк: собрал уголок из детского конструктора с толщиной стенки 13 мм. Он выступил в роли шаблона. Поверхность корпуса не была идеально ровной, но благодаря качественному клею шильдик приклеился отлично.

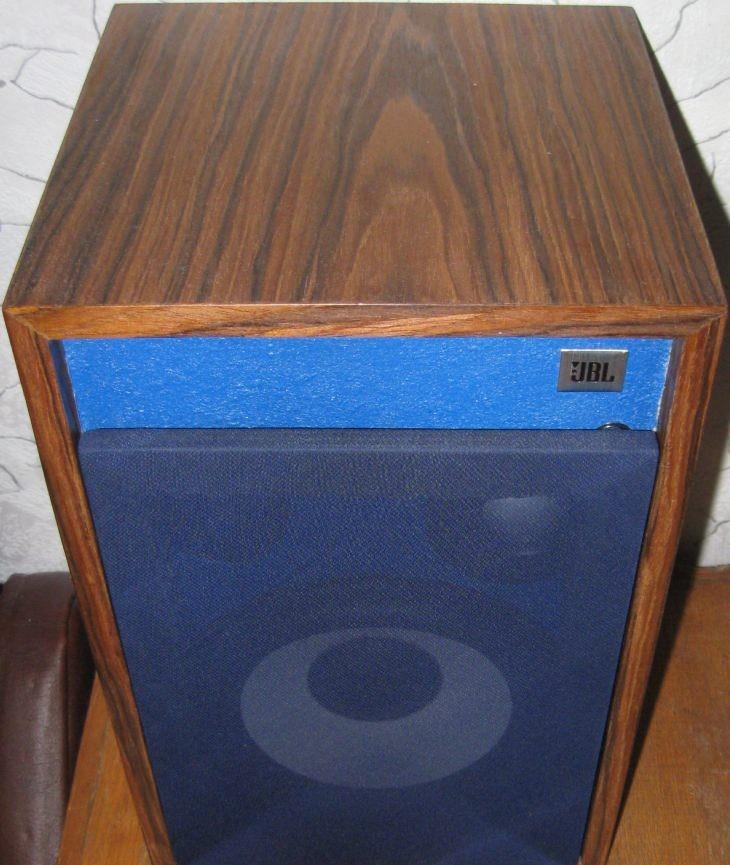

Теперь динамики надежно защищены от механических повреждений. А главное — с шильдиками и надписью JBL акустика выглядит завершенной. Звук стал чище, на высоких частотах слышна ясность, появился бархат в среднем диапазоне, бас стал плотнее. Шучу. Но и не шучу полностью — внешний вид действительно влияет на восприятие звука.
