УЗЧ на базе А2030

Данный УЗЧ на базе А2030 обладает низким коэф. гармоник при большой мощности.

Параметры

• выходная мощность при Rн=8Ом — 2*180Вт
• выходная мощность при Rн=4Ом — 2*90Вт
• Коэф. гармоник не более 1%
• Напряжение питания +-22В

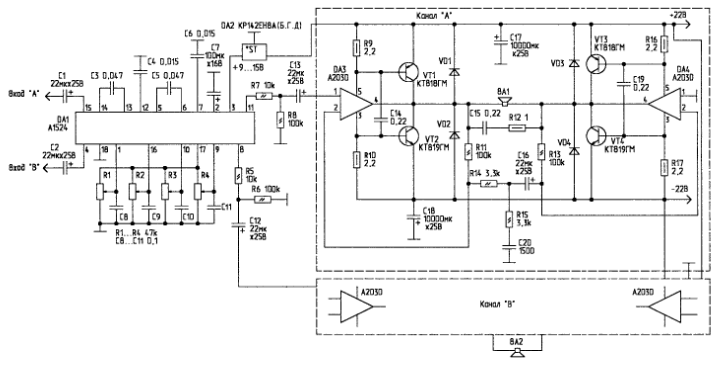

На DA1 собран предварительный усилитель, регуляторы тембра, громкости и баланса. R1 R2 — громкость, R3 R4 — тембр. После DA1 сигнал идет на DA3 DA4 с дополнительной раскачкой на VT1…VT4 — их следует установить на теплоотводы.

Мощность громкоговорителей должна быть не менее 200Вт при сопротивлении 4 Ом и 100Вт при сопротивлении 8 Ом.

Литература

• Радиолюбитель 3-1999 Автор: С.Сыч , п. Ореховский, Бресткой области.
