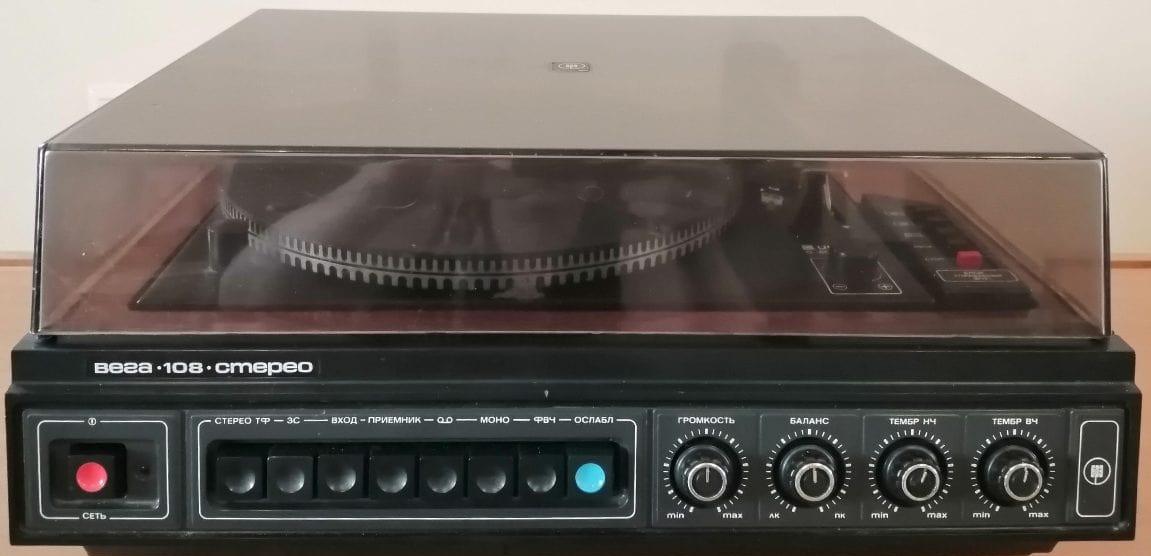

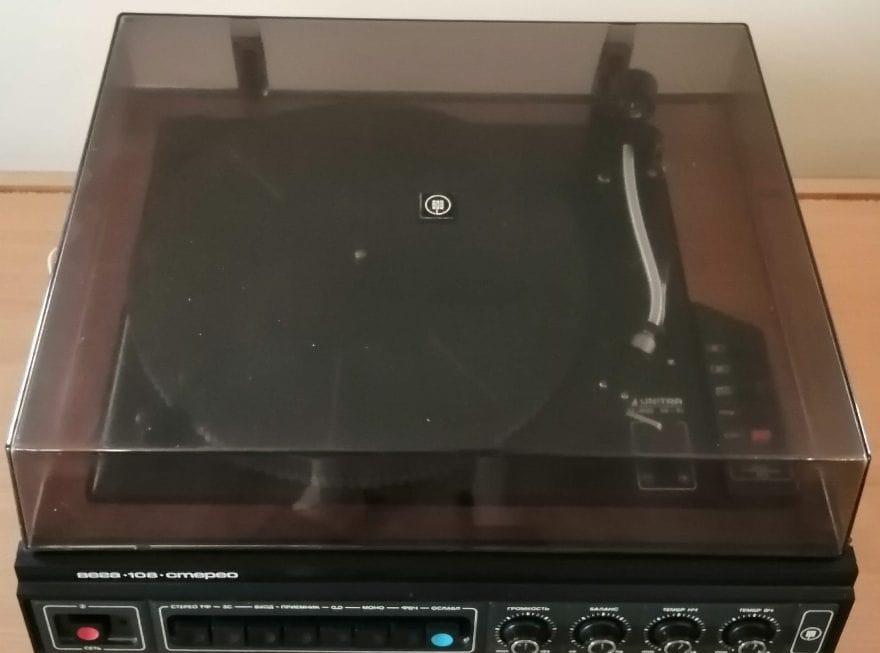

Электрофон-усилитель 1 класса выпускался на Бердском радиозаводе с 1979 года. Это устройство предназначалось для воспроизведения и записи с пластинок всех стандартных форматов при частоте вращения диска 33,33 и 45 об/мин, а также функционировало как усилитель для прослушивания программ с внешних источников. В комплекте к электрофону поставлялись акустические системы или .
Усилитель ВЕГА-108: характеристики, история и применение
Технические характеристики Вега-108:
Ниже представлены основные параметры советского усилителя:
- Полоса воспроизводимых звуковых частот: 63 – 18000 Гц
- Номинальная выходная мощность на канал: 10 Вт
- Коэффициент нелинейных искажений: 0,7%
- Уровень фона: -60 дБ
- Мощность потребляемая от сети: 20 Вт
- Габаритные размеры (ШхВхГ): 465×210х420 мм
- Вес: 15 кг
Чувствительность на частоте 1 кГц со входов:
магнитофона на воспроизведение и универсального: 250 мВ
приёмника: 25 мВ
Описание Вега-108
Электрофон разработан на базе магниторадиолы Вела-116-стерео. Различие состоит только в том, что в электрофоне Вега-108 исключены блоки радиоприемника и кассетного магнитофона и введены соответствующие изменения коммутации. Устройство отлично сочетается с акустическими системами, такими как , обеспечивая качественное звучание.

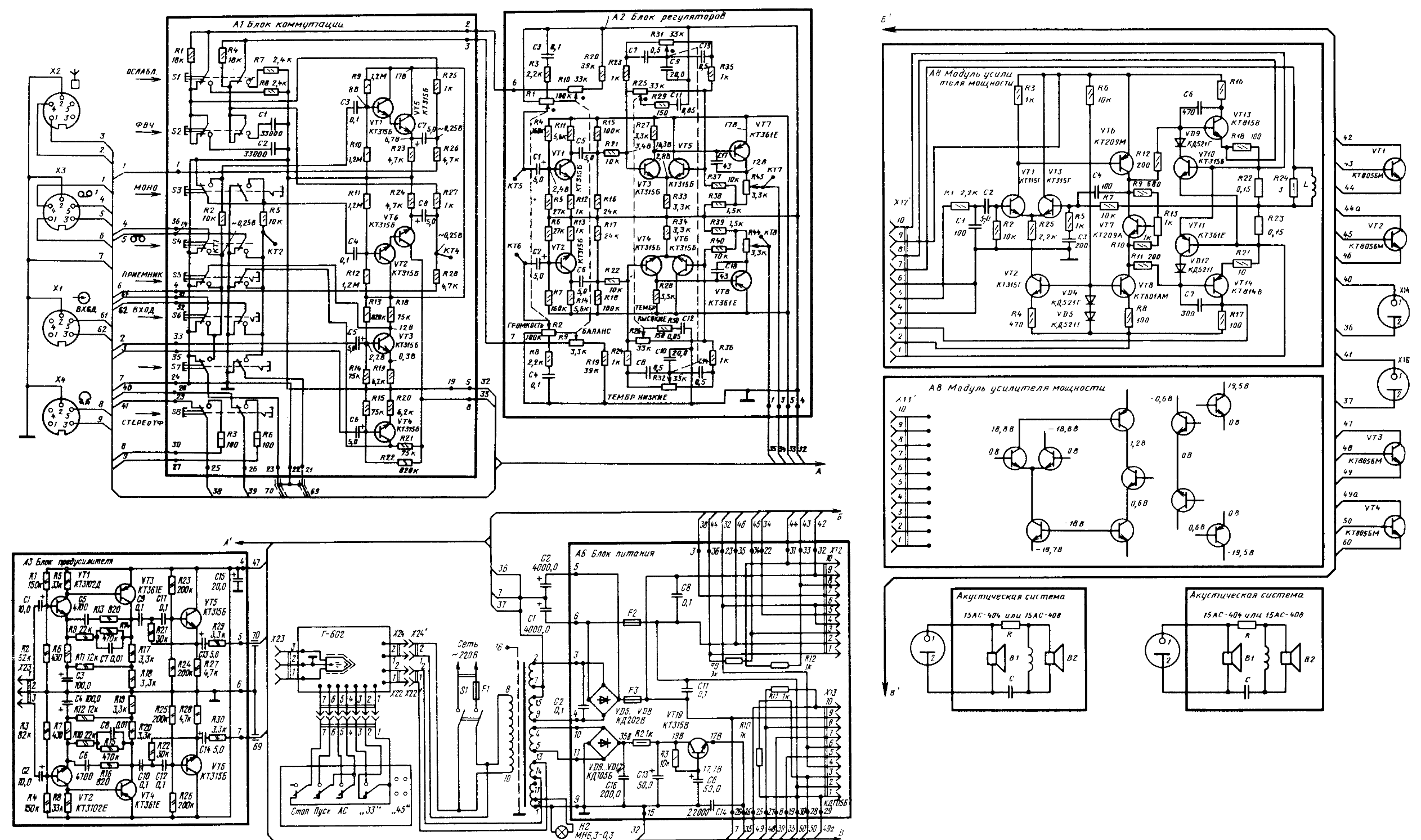

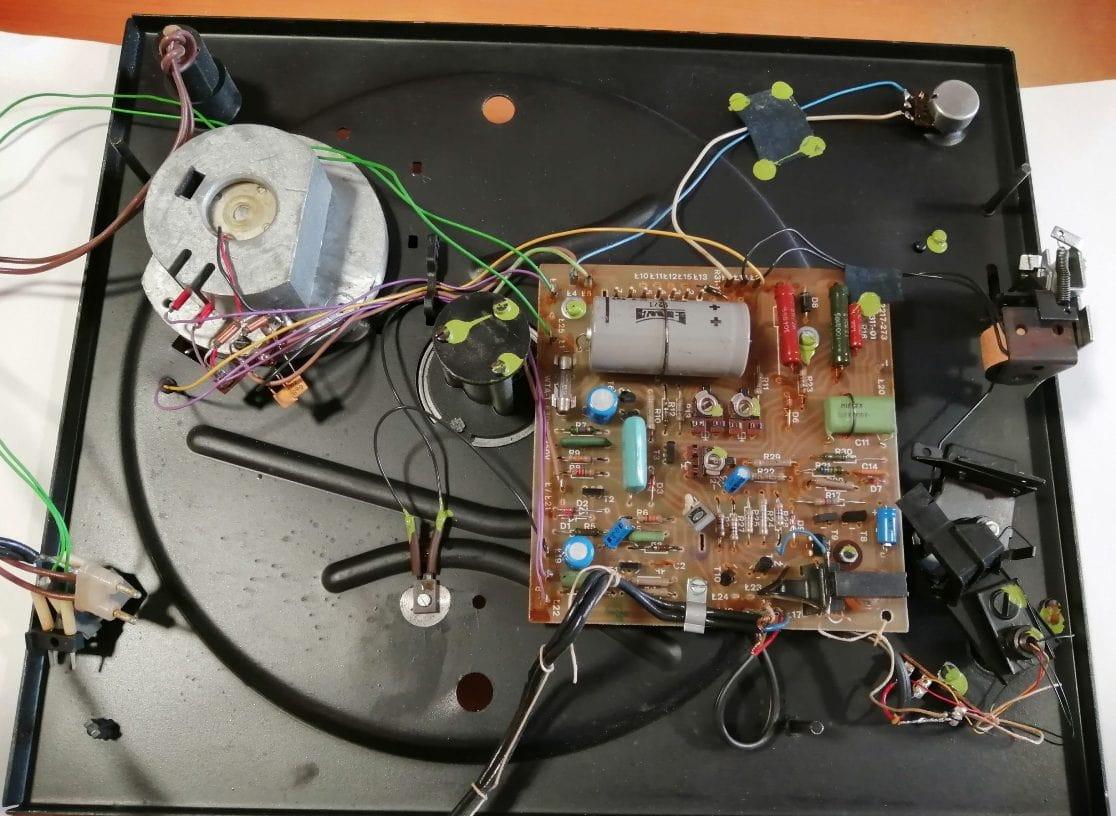

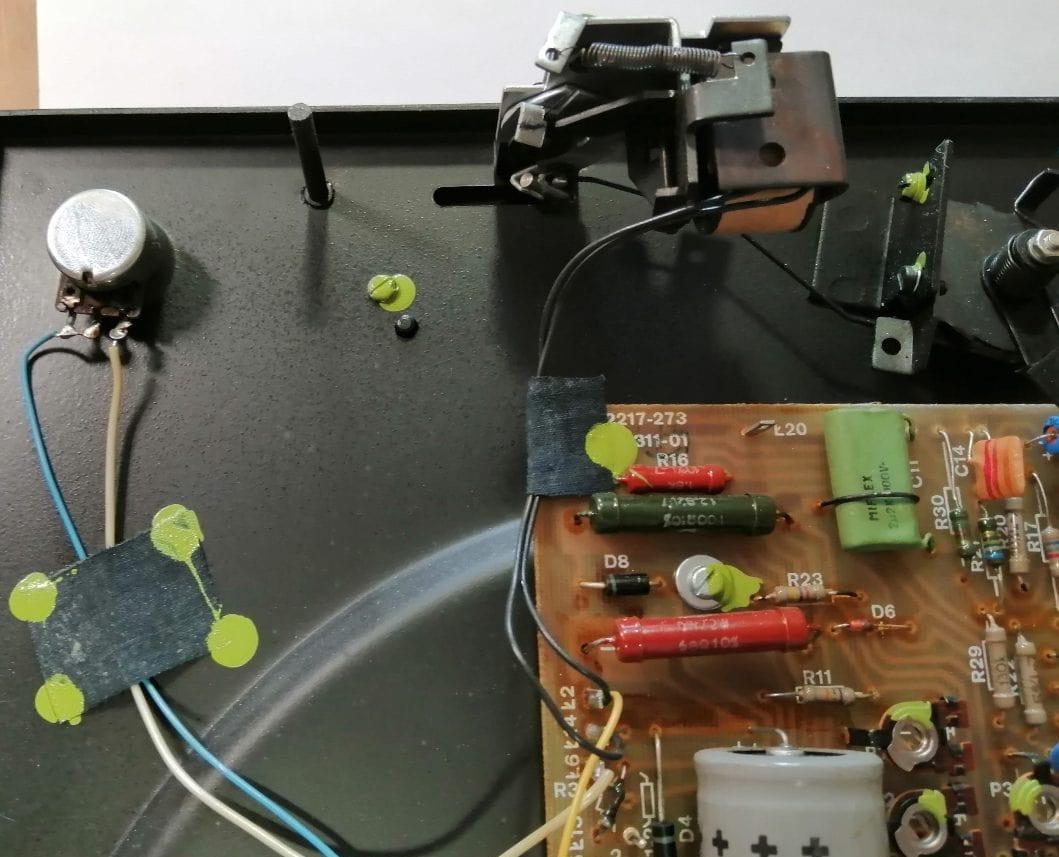

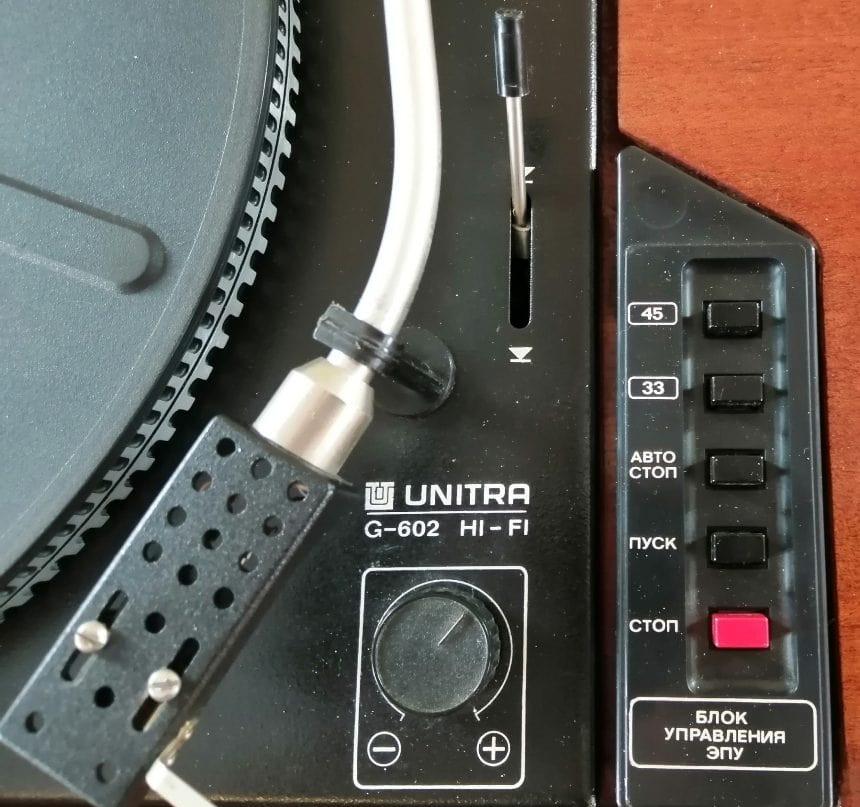

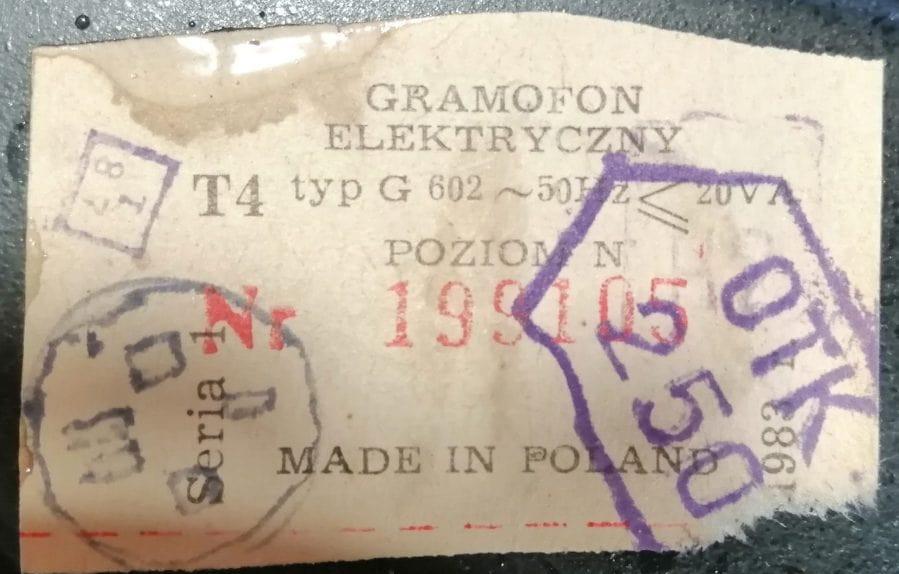

Вега-108-стерео состоит из стереофонического ЭПУ типа G-602 с предусилителем магнитэлектрической головки звукоснимателя (А3); блока коммутации входов источников сигнала (А1); блока регуляторов громкости и стереобаланса, тембра по низким и высоким звуковым частотам (А2); блока усилителя мощности, состоящего из двух идентичных модулей усилителя мощности (А8) левого и правого каналов. Нагрузкой усилителей мощности служат две выносные акустические системы типа . Питание электрофона осуществляется от сети переменного тока через встроенный блок питания А6. Устройство можно сравнить по уровню исполнения с Вега-109-стерео.

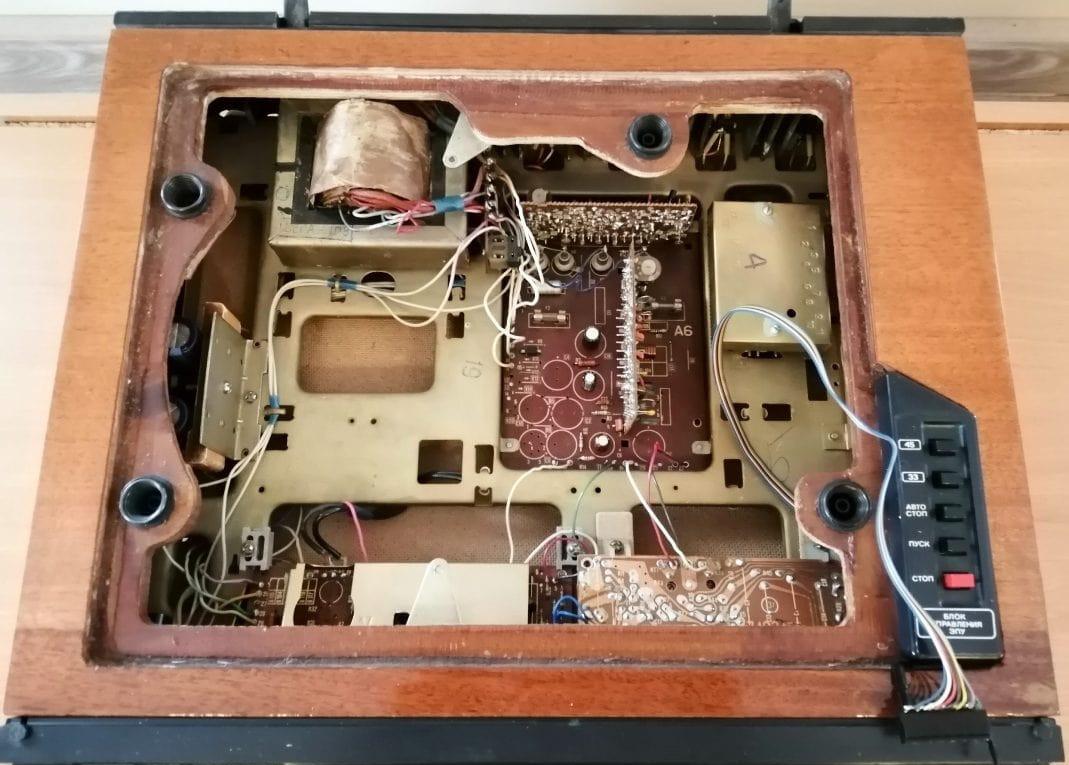

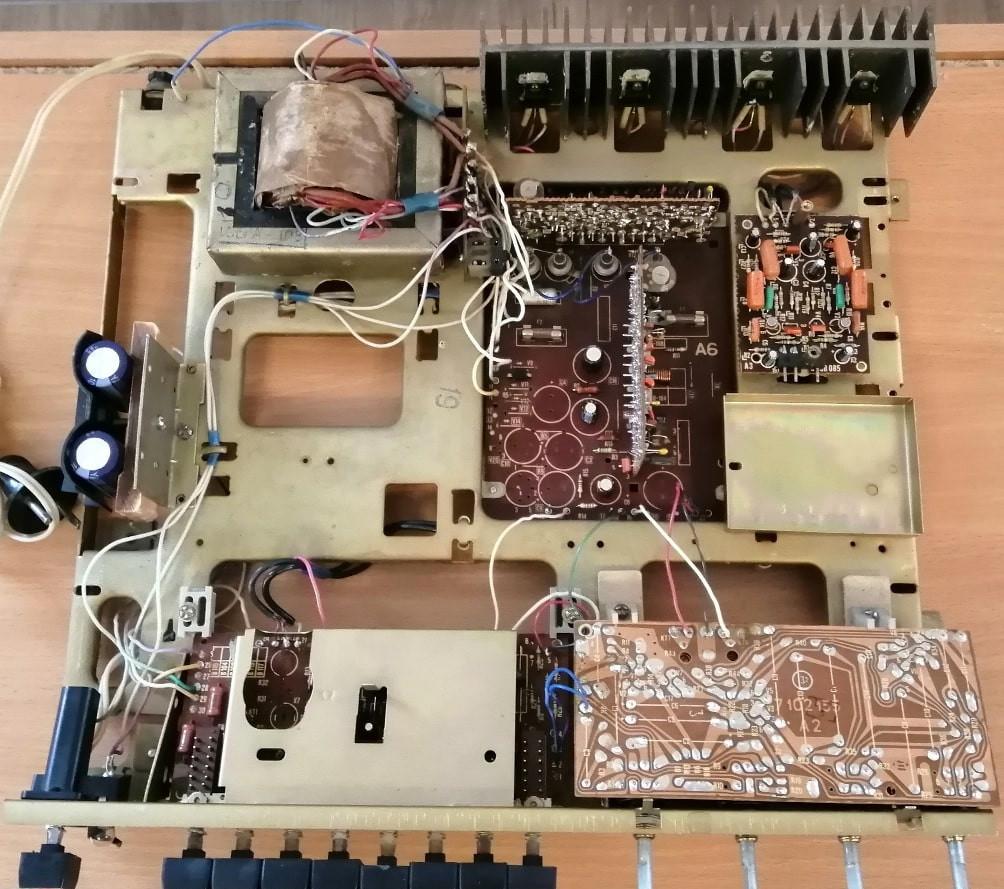

Расположение узлов Вега-108:

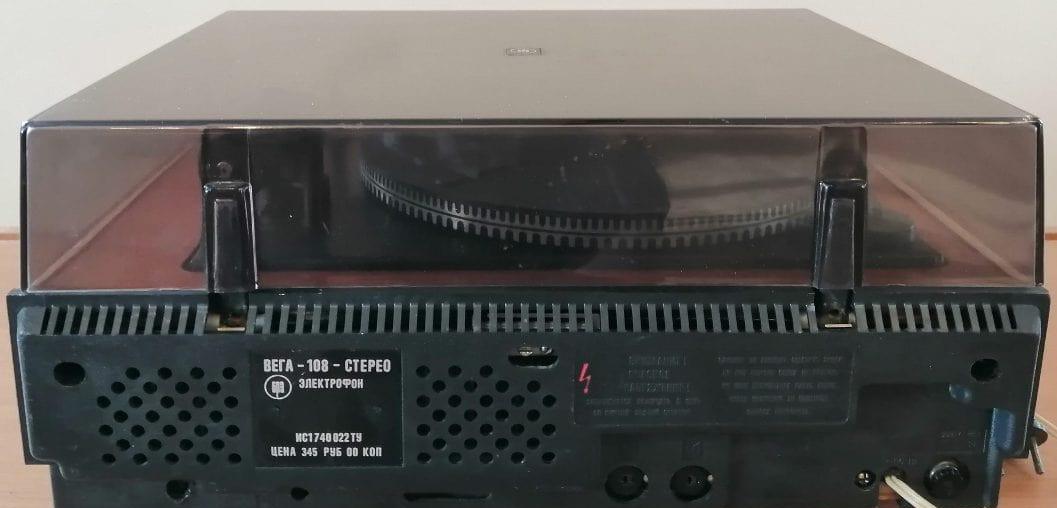

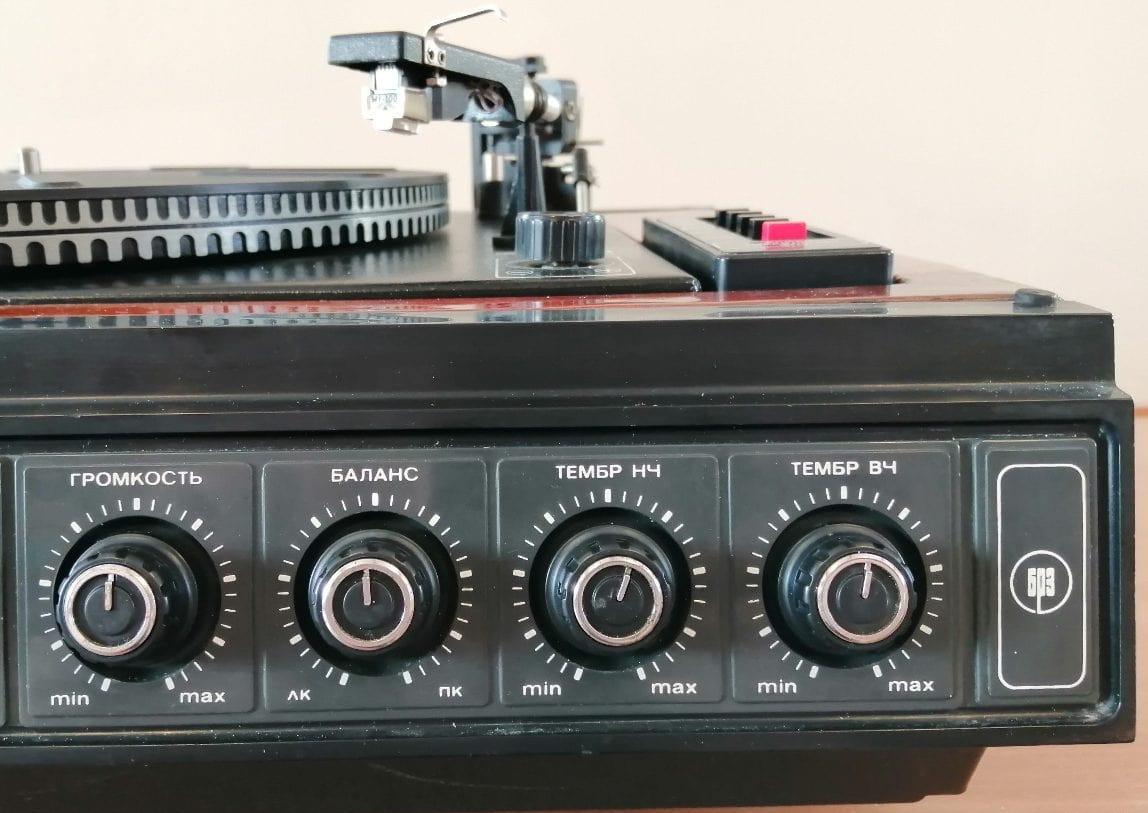

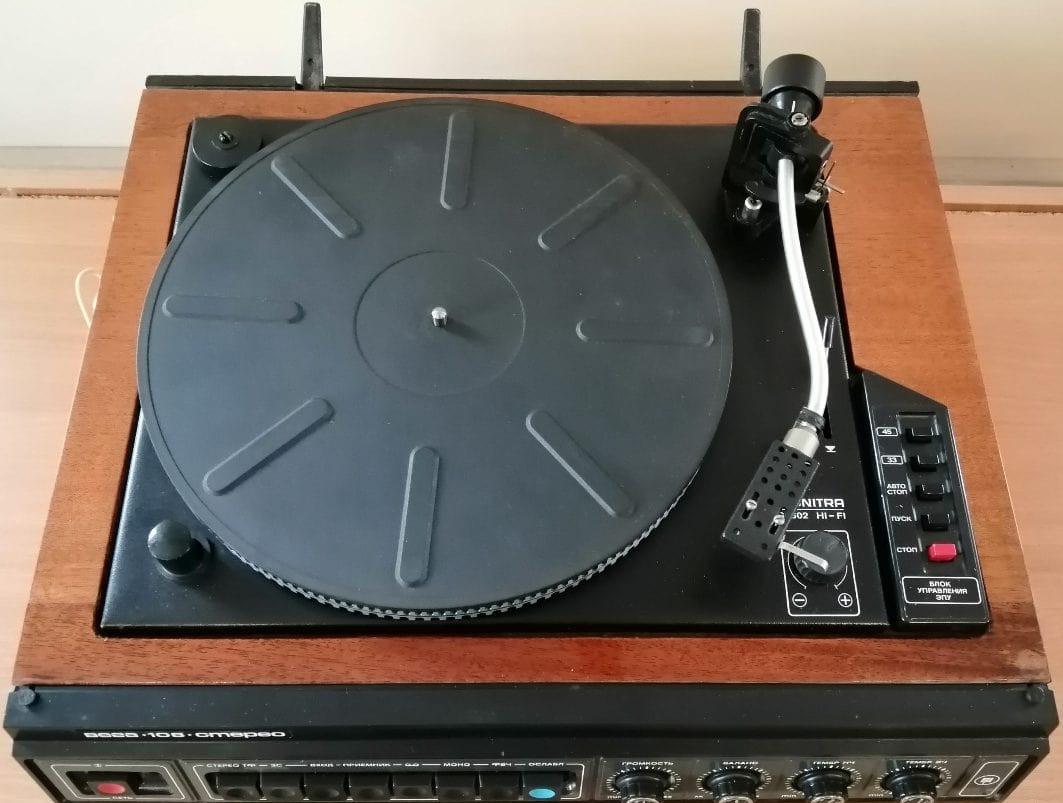

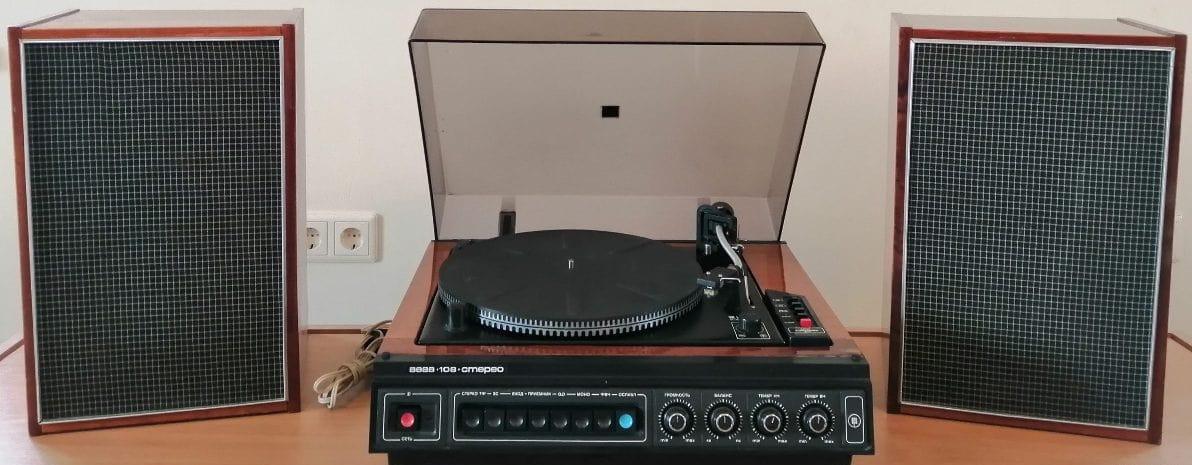

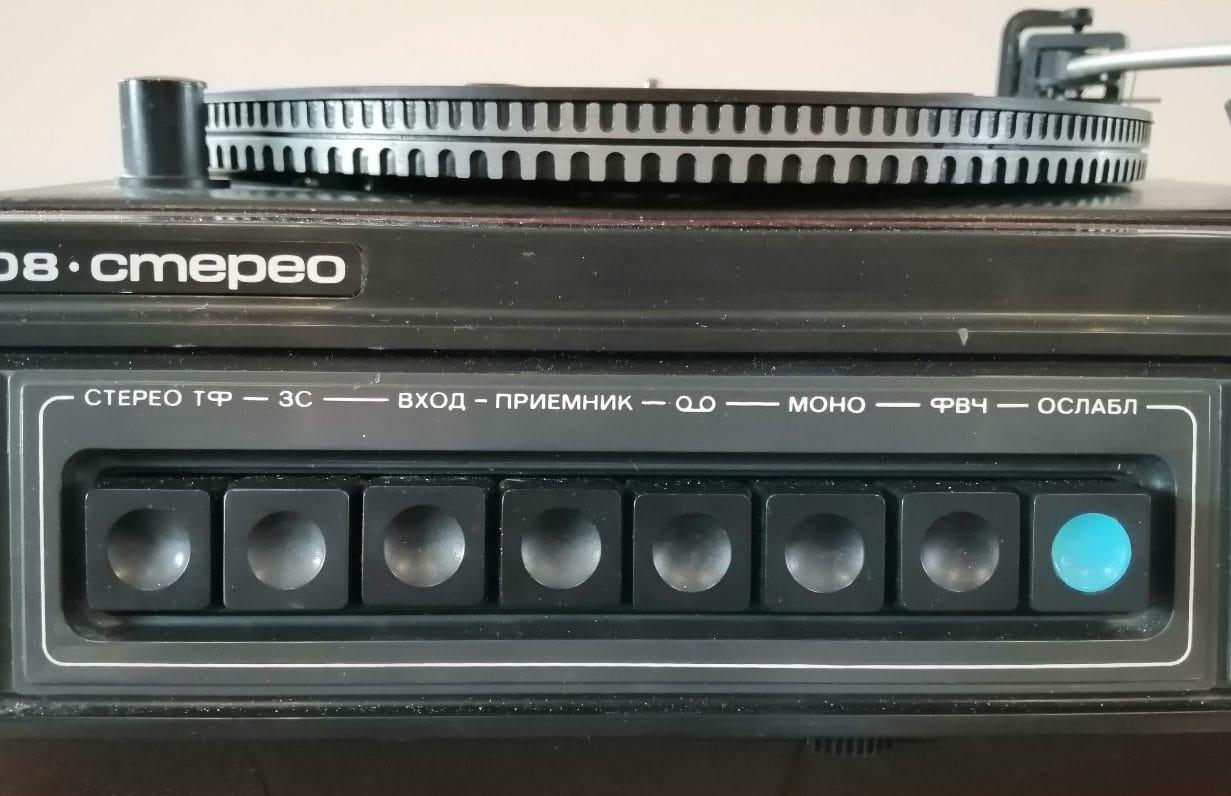

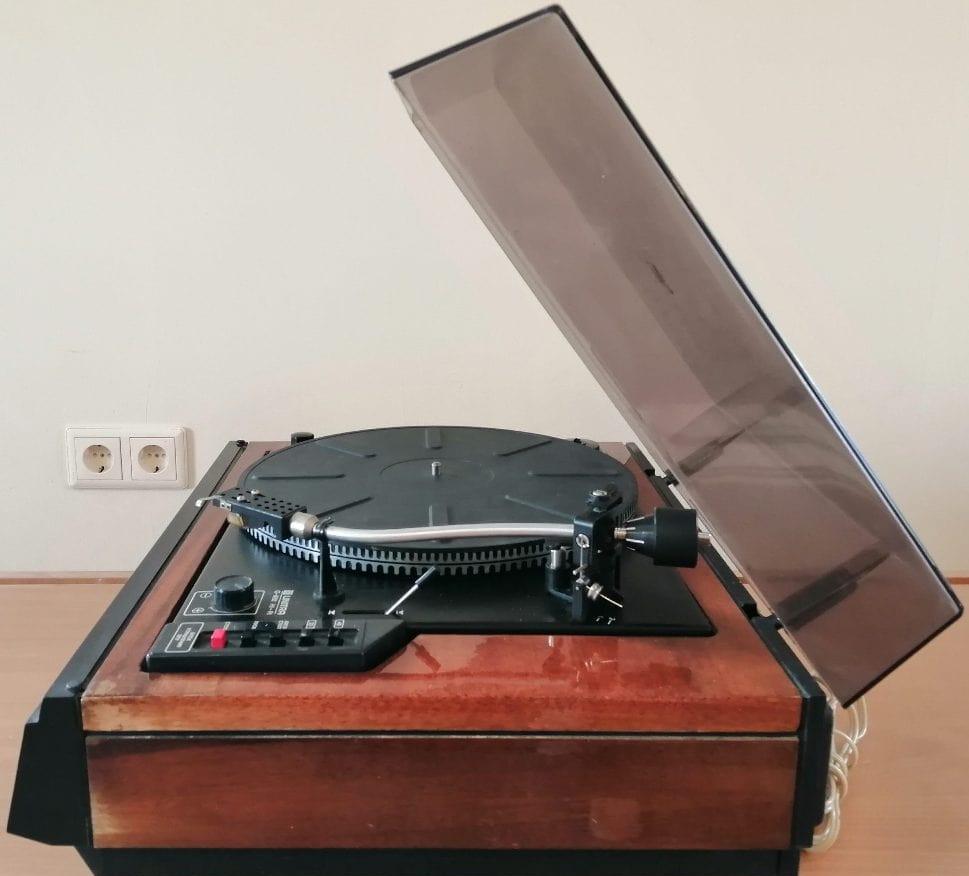

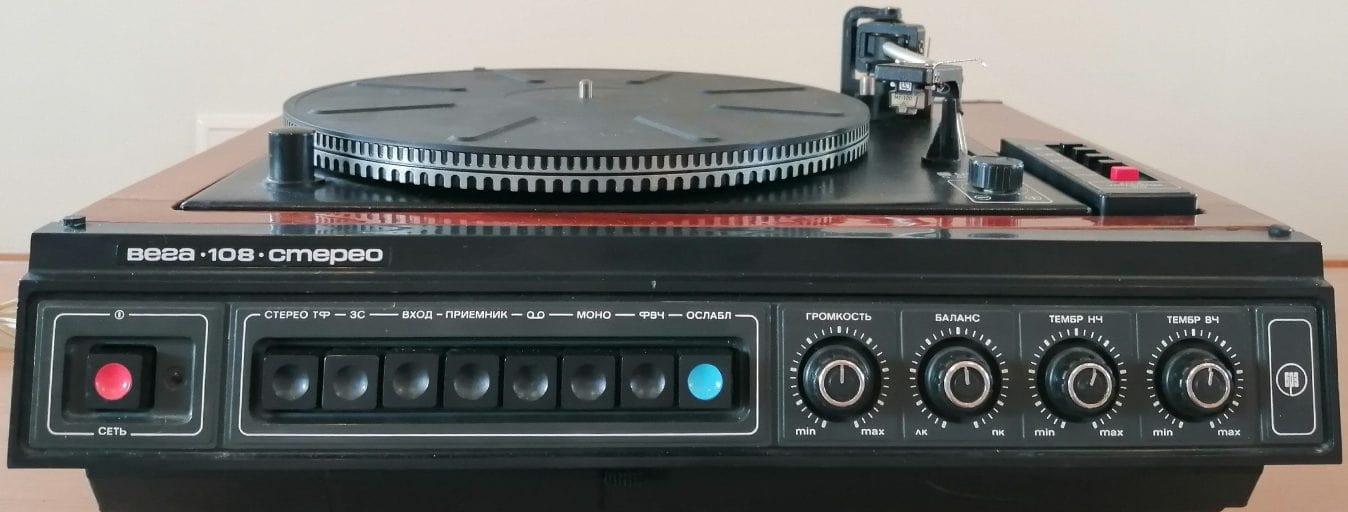

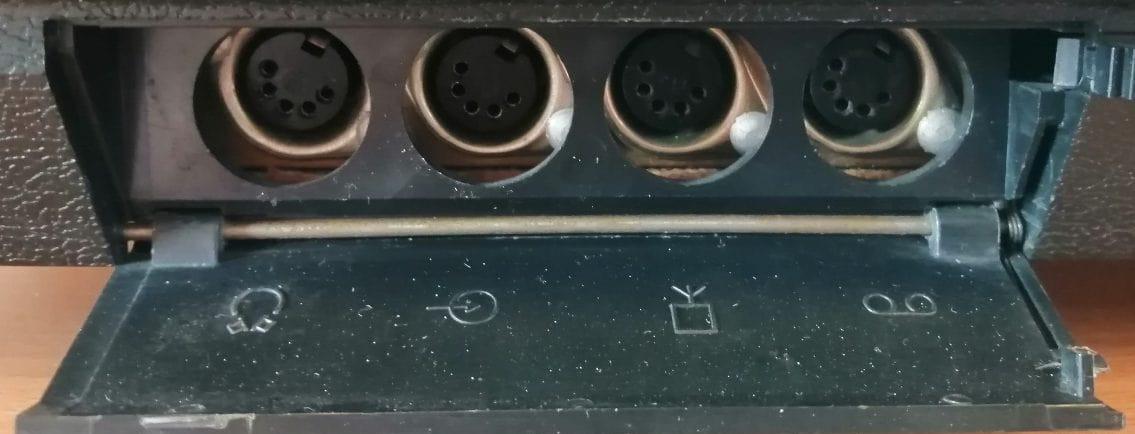

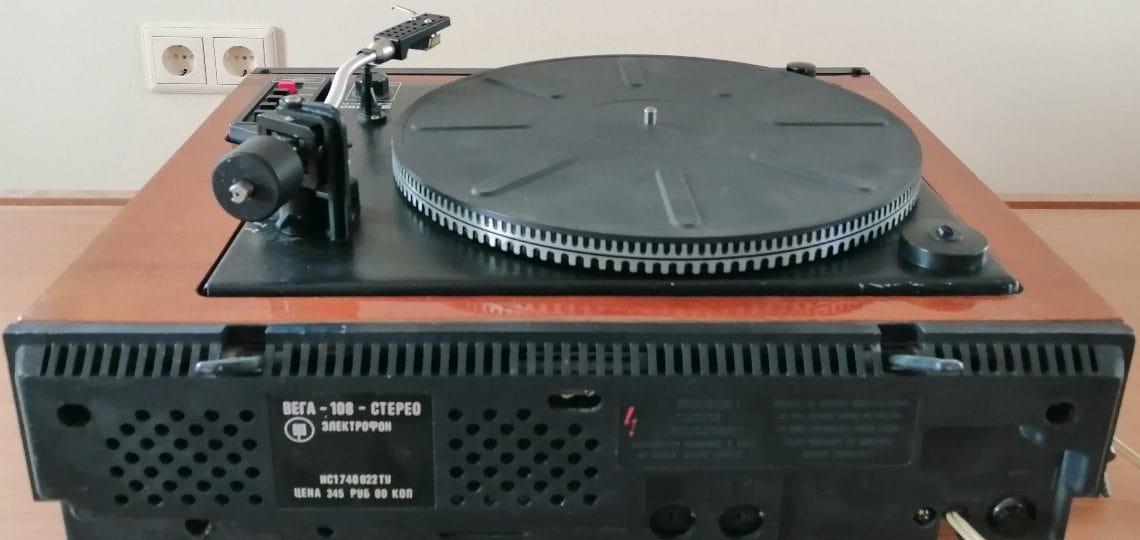

Электрофон конструктивно состоит из трех блоков: моноблока ЭПУ с УЗЧ н двух выносных акустических систем. Корпус моноблока электрофона сборный. Лицевая передняя панель и задняя стенки сделаны из пластмассы черного и серого цвета. Боковые стенки и верхняя панель деревянные, отделаны шпоном ценных пород дерева. На верхней панели электрофона размещено ЭПУ. Основные органы управления размещены на передней лицевой и верхней панелях и имеют соответствующие надписи и обозначения. На передней панели расположены в ряд слева направо: кнопка включения сети питания и лампочка индикатора включения сети; кнопки включения стереотелефонов, звукоснимателя, универсального входа, внешнего радиоприемника, внешнего магнитофона, режимов работы МОНО-СТЕРЕО, фильтра высоких частот, ослабителя громкости: ручки регуляторов, громкости, стереобаланса, тембра НЧ, тембра ВЧ. Ниже под кнопками находятся гнезда для подключения стереотелефонов, универсального входа, радиоприемника, магнитофона. Гнезда закрыты откидной крышкой. На верхней панели слева от диска ЭПУ расположена лампочка освещения стробоскопических меток, а справа ручки настройки частоты вращения ЭПУ и ручного микролифта.
