Усилитель ВЕГА 10У-120: характеристики, схема, описание

Изготовитель: Бердский радиозавод, 1987 год. Усилитель «Вега 10У-120» — это классический пример советской аудиоаппаратуры первой группы сложности. Он представляет собой более раннюю версию по сравнению с Вега У-120-стерео, отличаясь упрощенной схемотехникой и надежностью компонентов. Это устройство было ориентировано на массового потребителя, желающего получить качественное Hi-Fi звучание в домашних условиях.

Назначение и применение

Назначение: Усилитель «Вега 10У-120» первой группы сложности предназначен для двухканального усиления сигналов низкой частоты от различных источников звуковых программ. Устройство обеспечивает качественное стерео звучание, что делает его отличным выбором для восстановления или модернизации домашней аудиосистемы советского периода.

Основные технические характеристики

Основные технические характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц

Сопротивление подключаемых АС: 4 Ом

Номинальная выходная мощность каждого канала: 10 Вт/8 Ом

Максимальная выходная мощность каждого канала: 20 Вт/ 4 Ом

Коэффициент гармоник в диапазоне 40–16000 Гц: 0,3 %/8 Ом

Коэффициент гармоник в диапазоне 40–16000 Гц: 0,5 %/4 Ом

Отношение сигнал/взвешенный шум: 66 дБ

Коэффициент демпфирования на частоте 50 Гц: 50 раз

Переходные затухания между каналами на частоте 1000 Гц: 40 дБ

Номинальное напряжение источника звуковых программ со входов:

линейного: 500 мВ

корректирующего: 5 мВ

Потребляемая мощность от сети (при 1/3 от номинальной мощности): 44 Вт

Размер усилителя (ШхВхГ): 430х70х360 мм

Вес усилителя: 7 кг

Описание конструкции

Описание:

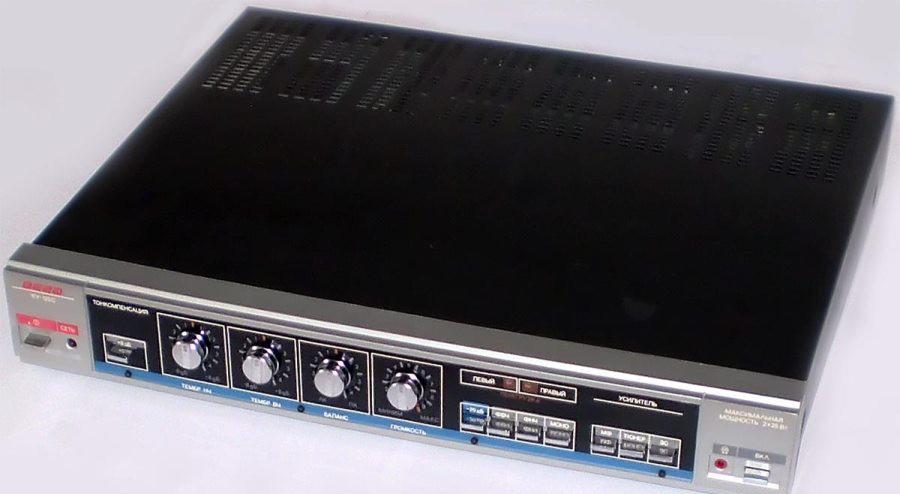

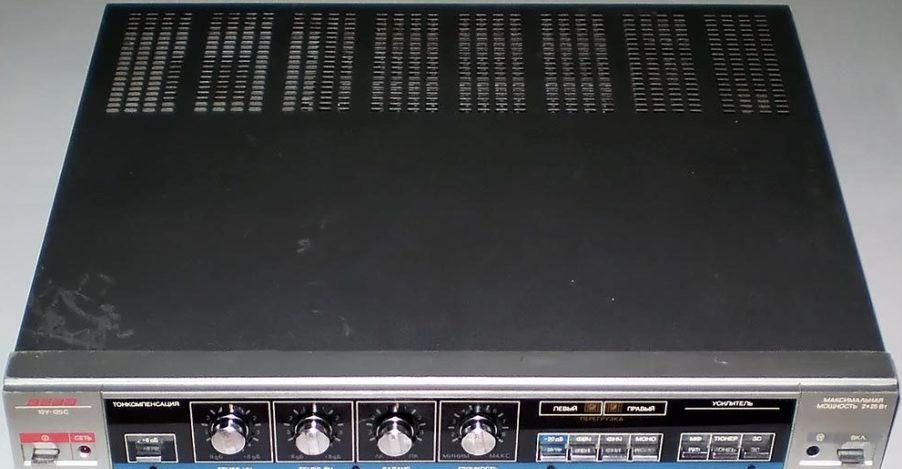

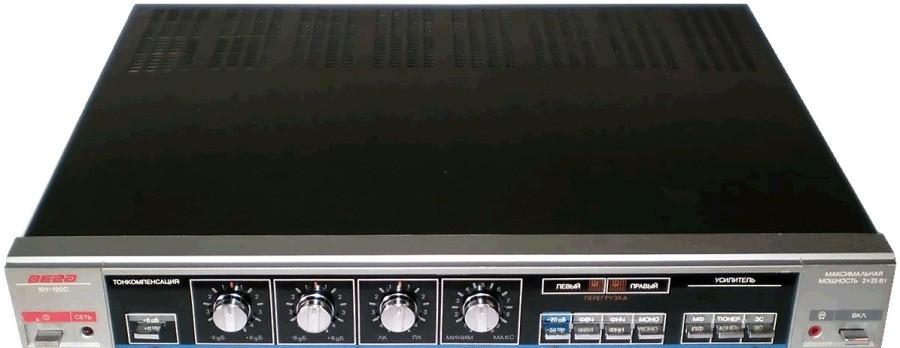

Усилитель выполнен в виде настольной конструкции. Корпус прямоугольный, металлический с лакокрасочным покрытием. Переднее обрамление пластмассовое, окрашенное под цвет металла. Элементы усилителя размещены на трех печатных платах. Шасси усилителя металлическое. К нему крепятся платы, силовой трансформатор, конденсаторы фильтра питания. К усилителю подойдет магнитофон, а также другие источники звука с линейным выходом.

Управление и коммутация

Усилитель имеет следующие устройства:

1. коммутацию входов источников программ;
2. главную регулировку АЧХ по верхним и нижним частотам, громкости и стереобаланса;
3. ступенчатое ослабление громкости на 20 дБ; включение фильтров ВЧ и НЧ;
4. индикаторы включения сети и перегрузки.

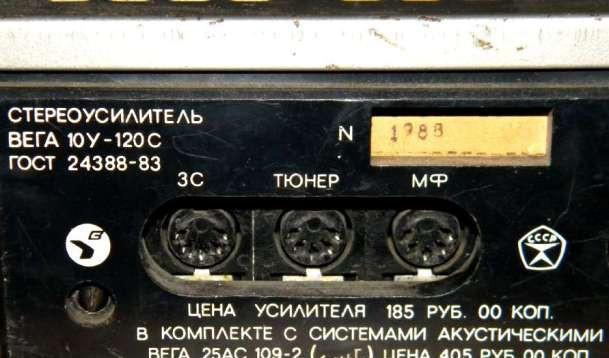

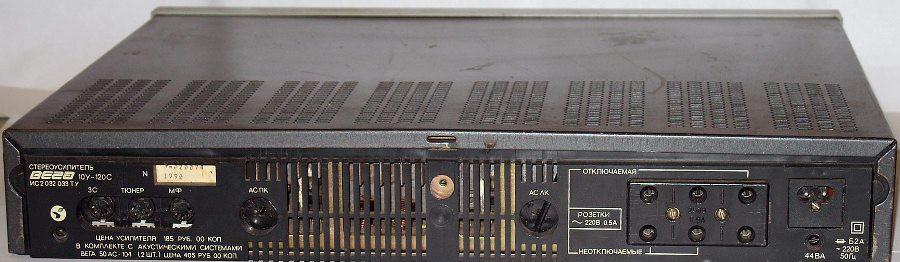

Усилитель имеет розетки для подключения звукоснимателя, магнитофона, тюнера, АС, стереотелефонов. Имеются также три розетки сети питания, одна из них отключается выключателем сети усилителя.

Функциональные блоки

Усилитель содержит следующие функциональные блоки:

1. А1 – блок сетевых розеток;
2. А2 – блок объединительный;
3. АЗ – блок регуляторов;
4. А4 – плата индикации перегрузки;
5. А5 – плата индикации включения сети;

6. Аб – плата подключения стереотелефонов.

Блок сетевых розеток (А1) предназначен и для подключения других устройств к электросети, совместно с которыми работает усилитель. Блок объединительной (А2) содержит следующие функциональные устройства: входное устройство, состоящее из двух идентичных стереоканалов, в которых происходит коммутация входных сигналов, частотная коррекция сигналов с магнитного звукоснимателя, имеются выходы для записи на магнитофон; источник питания, предназначенный для питания усилителя; УМ, состоящий из двух идентичных стереоканалов; устройство индикации перегрузки и защиты от короткого замыкания на выходе.

Для сравнения, более современные модели, такие как АМФИТОН-У-101-1 стерео, могут иметь иные схемотехнические решения, но «Вега 10У-120» остается востребованной среди коллекционеров за свою надежность и чистое звучание. Также стоит обратить внимание на Вега-109-стерео, которая является родственной моделью и использует схожие принципы построения усилительного тракта.

Дополнительная информация по усилителю “Вега 10У-120С” (электрическая и монтажная схемы, руководство по эксплуатации, описание усилителя) находится на диске нашего сайта.
