Усилитель Вектор: двухблочный стереоусилитель с регулировкой тембра

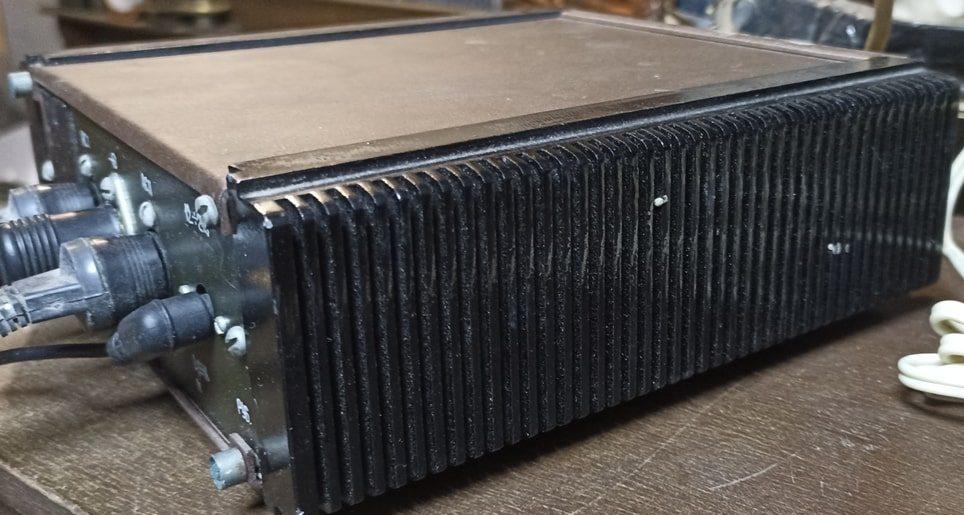

Усилитель «Вектор» представляет собой двухблочную конструкцию, состоящую из стереоусилителя мощности и источника питания. Это решение позволяет эффективно разделить блоки питания и усиление, что положительно сказывается на качестве звука. Подробнее о конструктиве можно узнать в статье про электронный тембро-блок с кнопочным управлением на КР174ХА54.

Управление и регулировки усилителя

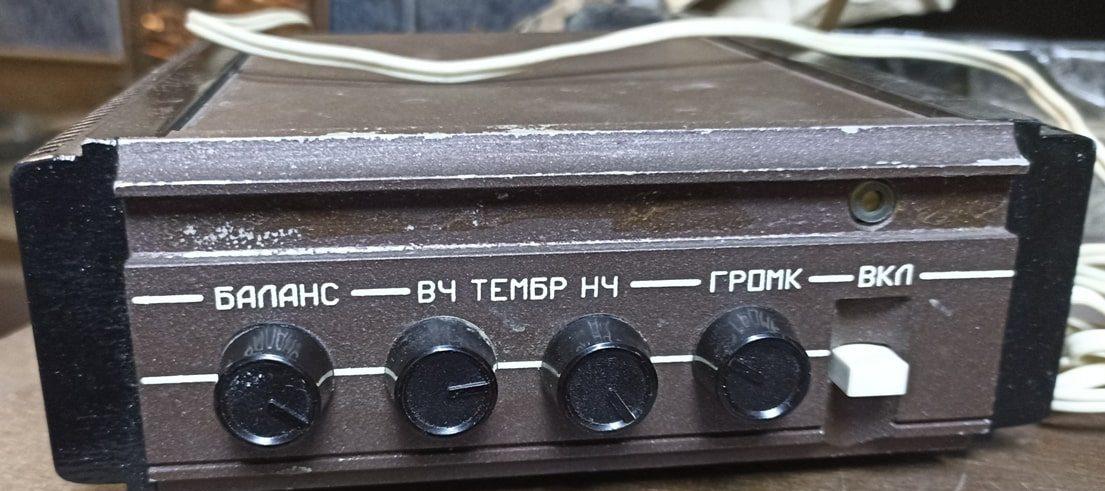

На лицевой панели блока усилителя мощности расположены органы управления, обеспечивающие комфортную настройку звучания. Доступны регулировки: баланс между каналами, тембра высоких и низких частот, а также общая громкость. Для включения питания предусмотрена отдельная кнопка. Такая схема управления близка к решениям, используемым в предусилителе для динамического микрофона.

Технические характеристики и подключение

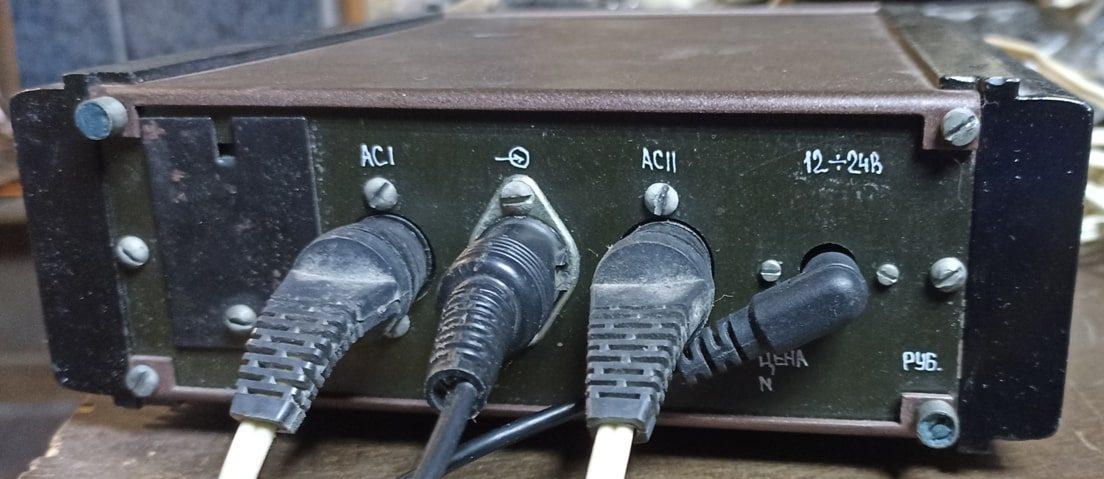

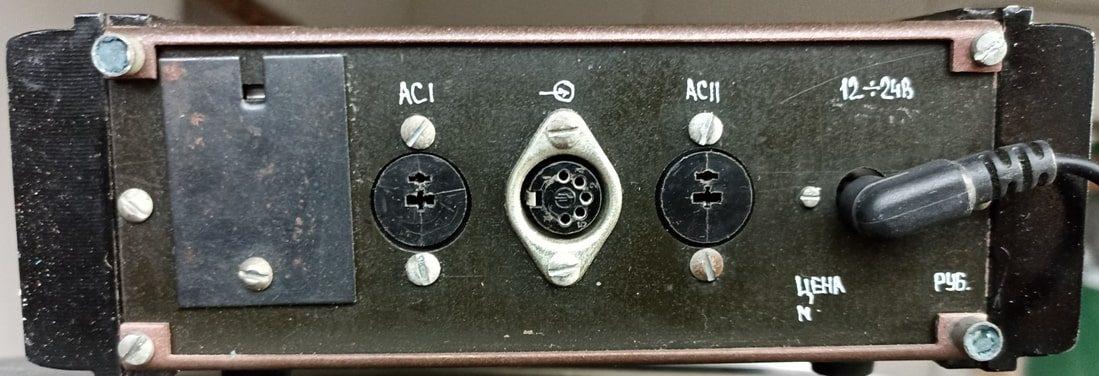

Задняя панель усилителя оснащена разъемом для подключения постоянного напряжения питания в диапазоне от 12 В до 24 В. Выход предназначен для подключения одной пары акустических систем, вход сигнала — один. Для более мощных конфигураций можно рассмотреть усилитель на LM3886 (dual mono).

Блок питания

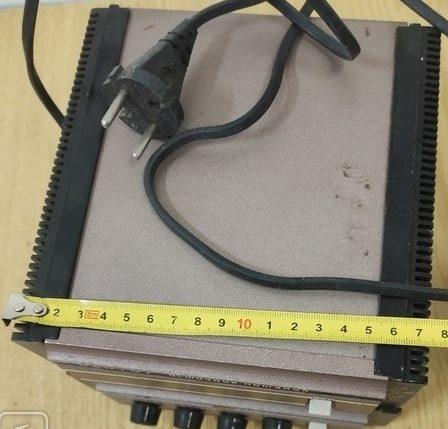

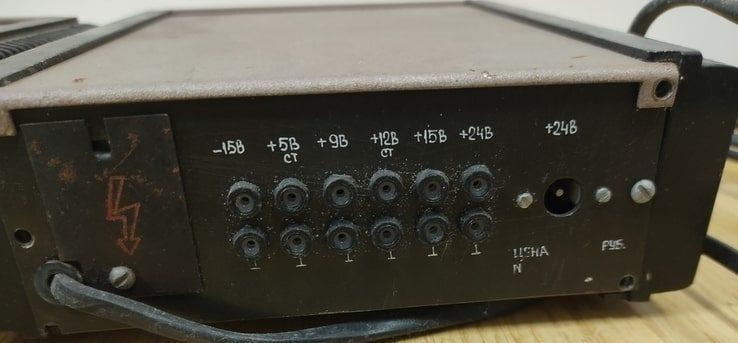

Отдельный блок питания на лицевой панели имеет минималистичное управление — только кнопка включения. На задней панели расположены сетевой шнур, выходной разъем +24 В для питания усилителя, а также выводы для других напряжений, если это предусмотрено схемой.
