Динамик Visaton B 200

Visaton B 200: характеристики, размеры и аналоги динамика

Широкополосный динамик Visaton B 200 — это классическое решение для создания акустических систем с естественным звуком. Диаметр излучающей поверхности составляет 200 мм (8 дюймов), что позволяет эффективно воспроизводить широкий спектр частот без использования кроссоверов. Динамик отличается высокой чувствительностью и низким уровнем искажений на средних частотах. Если вы ищете альтернативы, обратите внимание на динамик Visaton BG 20, который имеет схожие габариты, но отличается конструкцией магнитной системы.

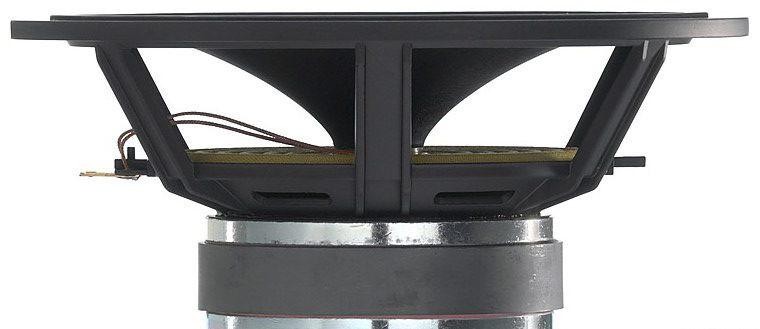

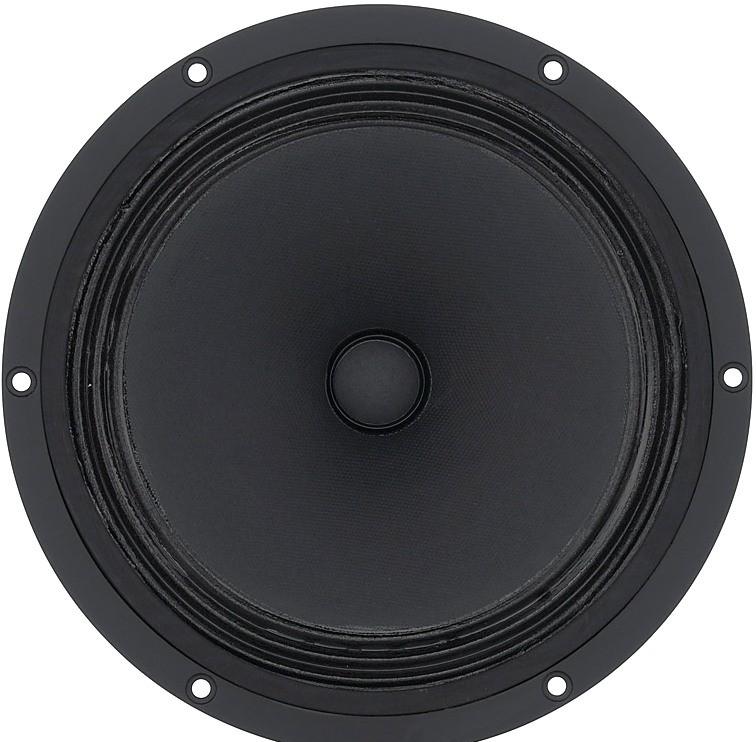

Конструкция динамика включает алюминиевую раму, изготовленную методом литья под давлением, что обеспечивает жесткость и минимизирует резонансы. В качестве диффузора используется легкий бумажный конус с тканевым подвесом, что обеспечивает плавный ход и естественную АЧХ. Магнитная система оснащена ферритовым кольцом с вентилируемыми отверстиями, предотвращающими перегрев катушки.

Характеристики широкополосного динамика Visaton B 200

Для правильного расчета акустического оформления (АС) необходимо учитывать основные параметры Тиля-Смолла. В таблице ниже приведены технические данные динамика, включая импеданс и частотный диапазон.

Параметр	Значение
Тип	Широкополосный громкоговоритель
Номинальный диаметр	200 мм (8 дюймов)
Импеданс (Nominal Impedance)	6 Ом
Номинальная мощность	40 Вт
Максимальная мощность	70 Вт
Чувствительность (SPL)	96 дБ (2,83 В / 1 м)
Частота основного резонанса (Fs)	40 Гц

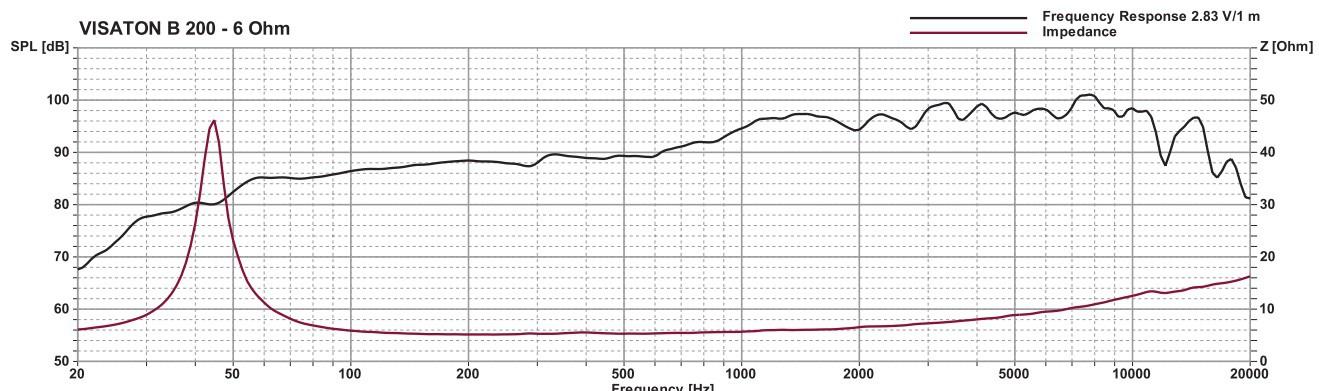

Диапазон воспроизводимых частот	40 Гц – 18000 Гц (-10 дБ)

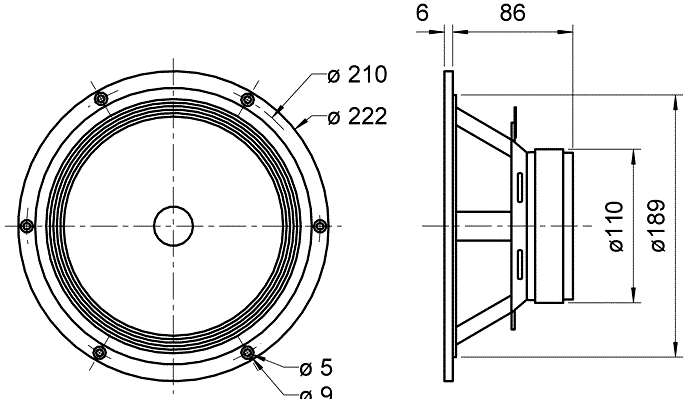

Диаметмонтажного отверстия	190 мм
Внешние размеры (D x H)	222 x 95 мм
Масса	2,16 кг
Звуковая катушка	Алюминий, 25 мм, высота намотки 4 мм
Каркас катушки	Каптон
Механический ход (Xmax)	±3,5 мм

Высокая чувствительность в 96 дБ позволяет использовать этот динамик с усилителями небольшой мощности, в том числе ламповыми. Бумажный диффузор обеспечивает мягкий и детализированный звук, характерный для акустики высокого класса.

Применение и акустическое оформление

Благодаря низкому резонансу (40 Гц) и большому ходу диффузора, Visaton B 200 универсален в использовании. Он подходит для различных типов акустических корпусов:

Закрытый ящик (ЗЯ): Обеспечивает самый быстрый и четкий бас, но требует большего объема для достижения низких частот.
Фазоинвертор: Позволяет усилить низкочастотный диапазон и увеличить КПД системы.

Открытый экран: Дает наиболее естественное и «воздушное» звучание, но ограничивает низкие частоты.

Динамик часто применяется в конструкторских наборах Visaton, таких как LA Belle, PentAton BB и QuAdro. Для тех, кто интересуется советской школой звукостроения, можно сравнить этот динамик с динамиком 2А-26 «КинАп», который также имеет диаметр 200 мм, но отличается конструкцией подвеса и магнитной системой.

Аналоги динамика Visaton B 200

При проектировании акустики иногда возникает необходимость замены компонента. Ниже приведен список аналогов Visaton B 200 по размеру и характеристикам:

Fostex FE206En: Популярный аналог с бумажным диффузором и высоким КПД.
Seas Prestige FA22RCZ: Премиальный вариант с более высоким разрешением на ВЧ.
Tang Band W8-1808: Доступная альтернатива с хорошими характеристиками для ЗЯ.
P.Audio P650: Компактный аналог с похожими габаритами.

Если вам нужен более современный аналог от того же производителя, обратите внимание на динамик 200 ГДН-1-8 «Фирма Звук», который может подойти для замены в некоторых корпусах при адаптации монтажных отверстий.

Обзор конструкции и звучания

Звучание Visaton B 200 отличается прозрачностью и естественностью. Отсутствие кроссовера в цепи сигнала сохраняет фазовую целостность и обеспечивает детальную передачу средних частот. Диффузор из кевлара и бумаги минимизирует цветовые искажения.

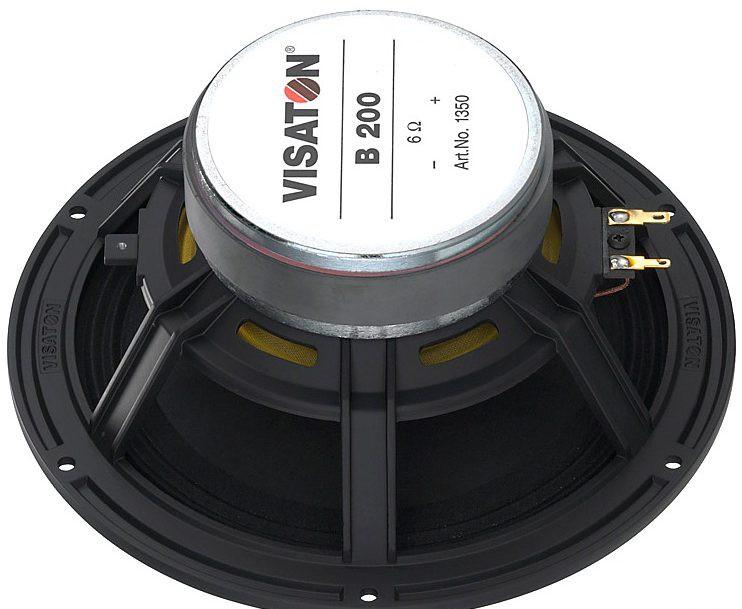

Магнитная система с кольцевым ферритом обеспечивает стабильное магнитное поле. Верхний фланец толщиной 8 мм добавляет жесткости конструкции. Клеммы подключения имеют стандартные размеры (4,8×0,8 мм и 2,8×0,8 мм), что упрощает монтаж.

Характеристики Visaton B200:

Диапазон воспроизводимых частот: 40 (-10 дБ) – 18000 Гц

Средний уровень звукового давления: 96 дБ/2,83 В/м

Номинальная мощность: 40 Вт

Максимальная мощность: 70 Вт

Сопротивление: 6 Ом

Частота основного резонанса (Fs): 40 Гц

Диаметр монтажного отверстя: 190 мм

Внешние размеры: ∅222х95 мм

Масса: 2,16 кг

Обзор Visaton B200

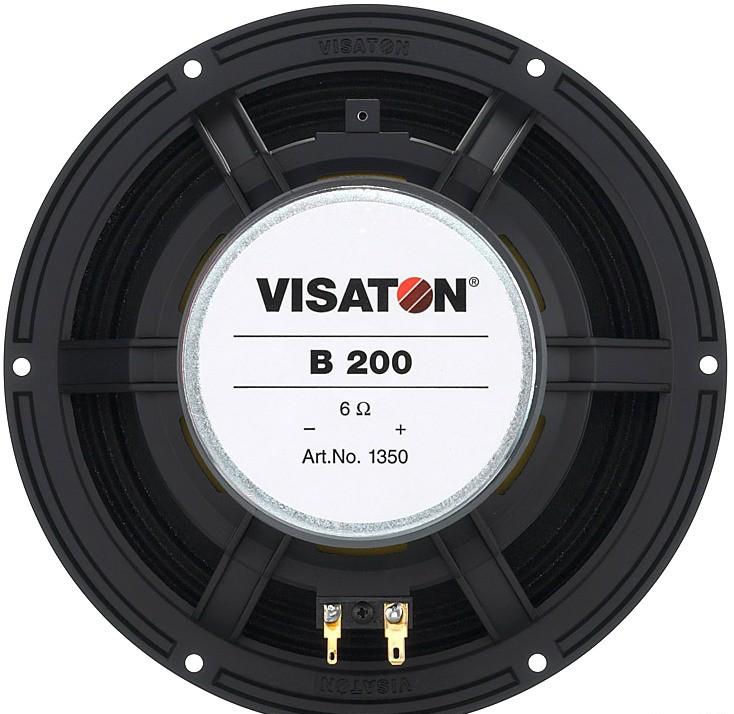

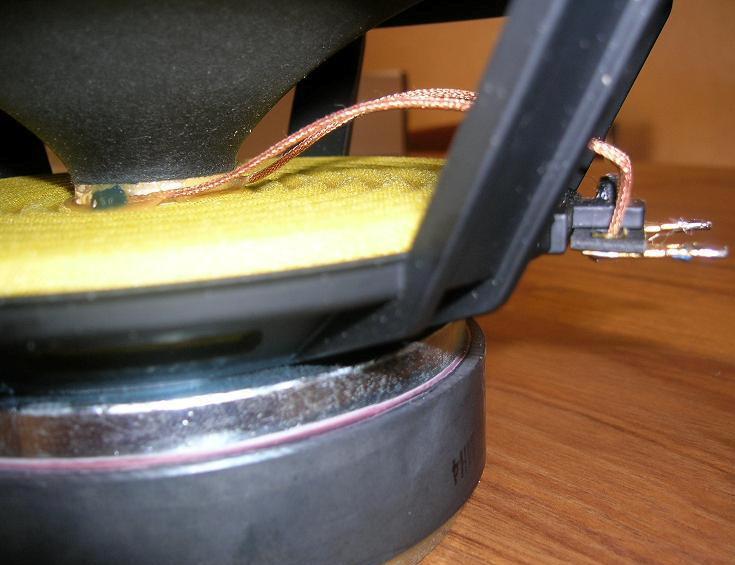

Рама алюминиевая, изготовлена методом литья под давлением. Легкий бумажный диффузор с тканевым подвесом. У магнитной системы имеет вентилируемые отверстия. Магнит кольцевой, ферритовый. Верхний фланец толщиной 8 мм. Клеммы – 4,8×0,8 мм и 2,8×0,8 мм. Звуковая катушка диаметром 25 мм намотана алюминиевым проводом. Высота намотки 4 мм. Каркас катушки из каптона. Линейное механическое смещение подвижной системы: ±3,5 мм.
