Ремонт фильтра 50АС-022 Амфитон: схема и особенности

Акустические системы и конструктивно схожи. Основное визуальное отличие — диффузор низкочастотного динамика белого цвета у модели 50АС. При смене ГОСТа параметры мощности изменились, что повлекло за собой смену маркировки. Главное техническое различие кроется в разделительных фильтрах, однако на практике выяснилось, что это не всегда так.

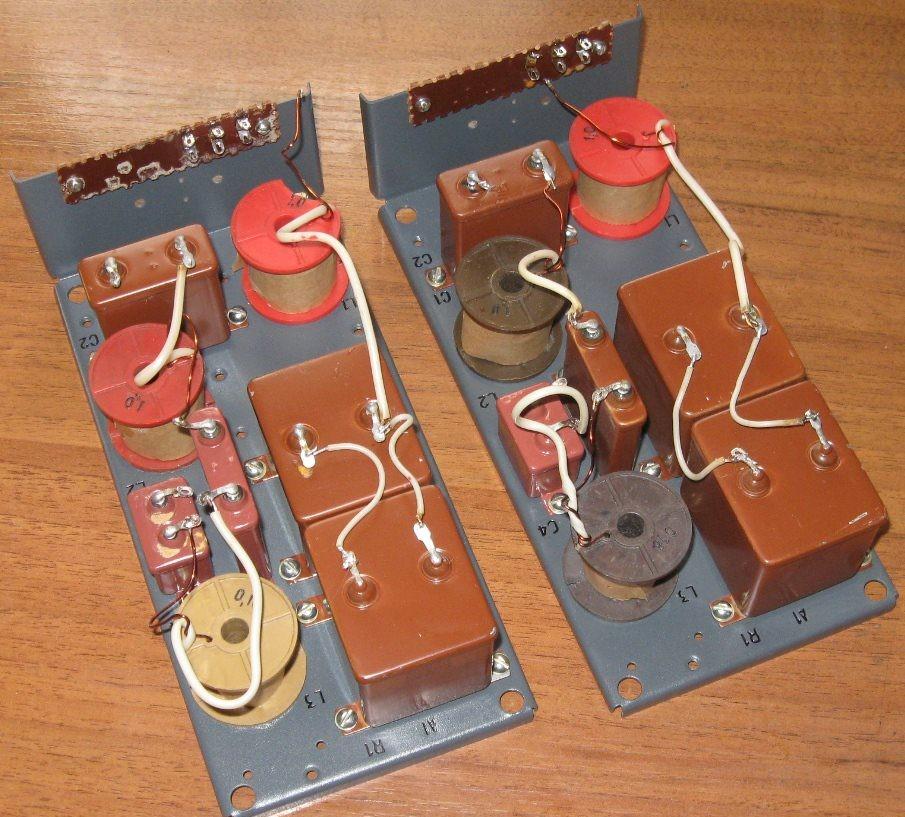

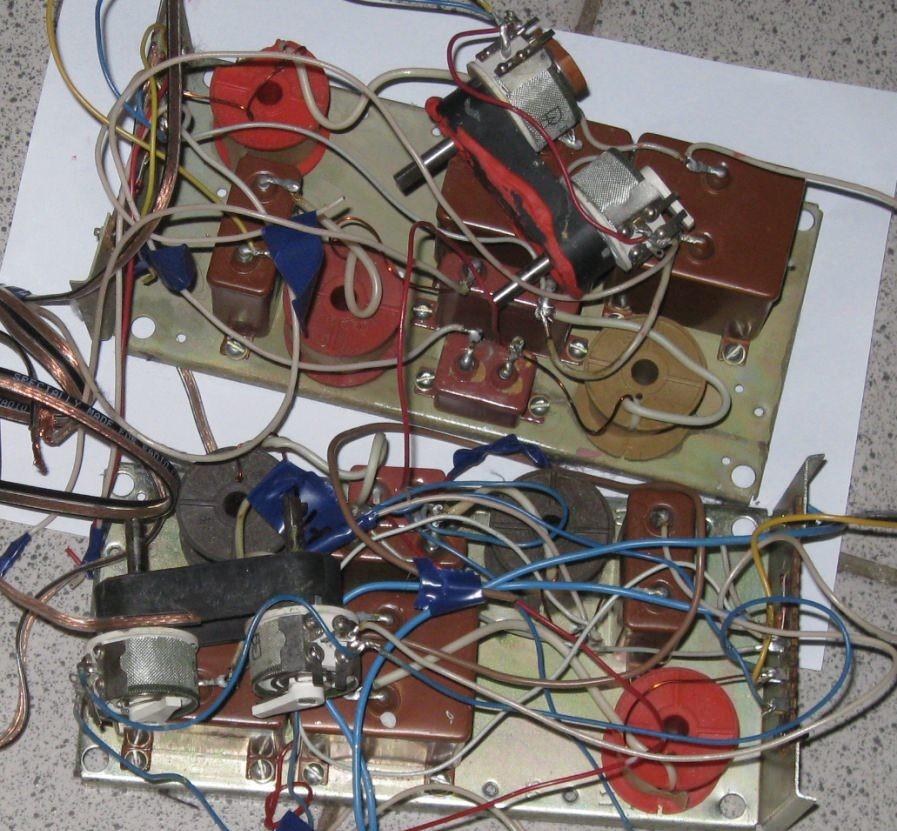

Фильтры после получения и распаковки:

Существует два типа фильтров. Они не кардинально отличаются по номиналам деталей, порядковые номера те же, но принципиальная разница заключается в схеме включения ВЧ-динамика. В моем случае стоял фильтр от 100АС-022, который соответствовал заводской схеме, за исключением резистора R1. Для модели 50АС-022 ситуация аналогична, но с наличием этого резистора. Примечательно, что на шасси фильтра предусмотрены посадочные места под компоненты из книги, и даже указаны их номера.

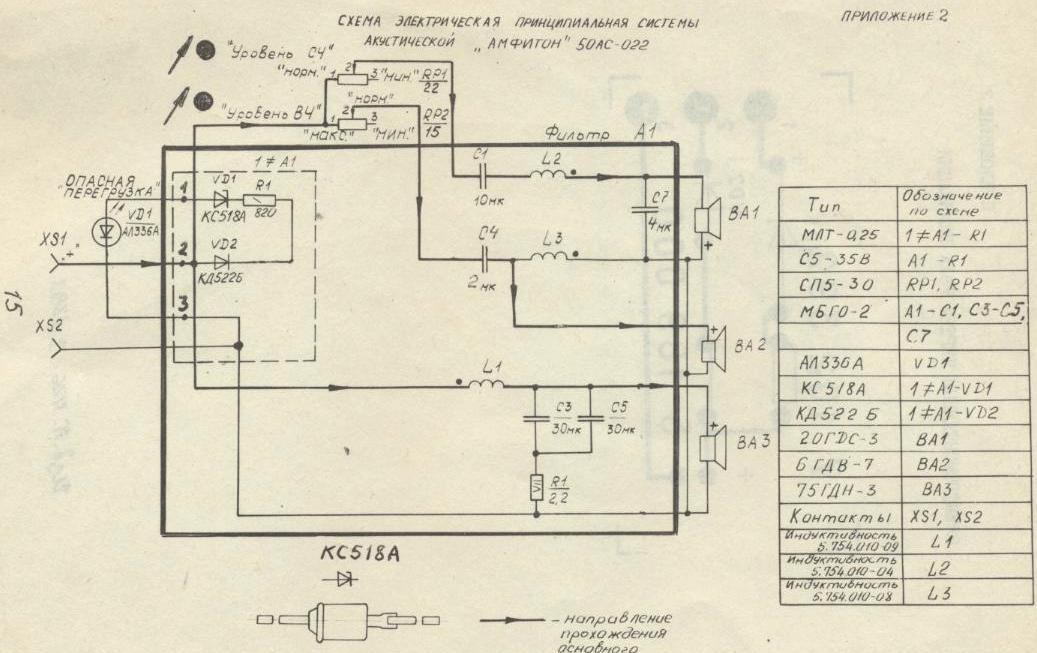

Схема из паспорта:

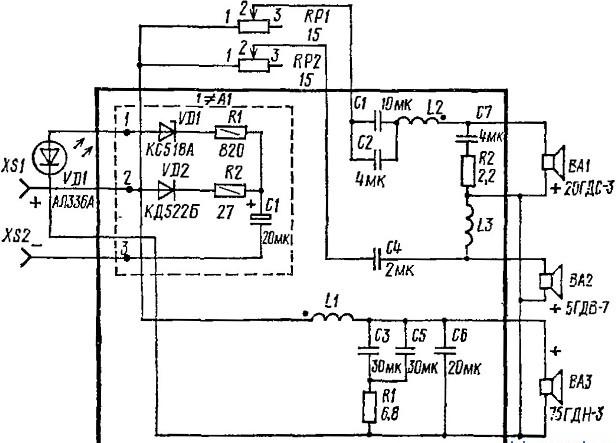

Схема из книги Алдошиной:

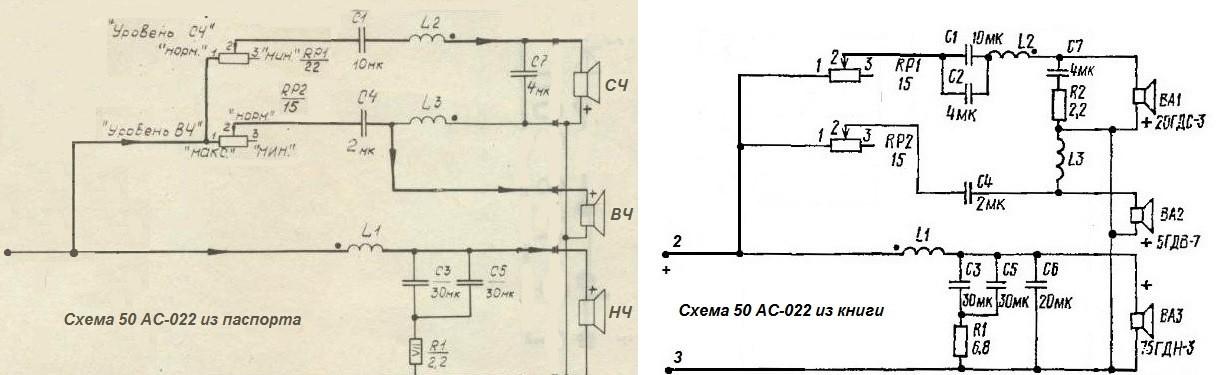

Паспортная и книжная схемы фильтров без индикации:

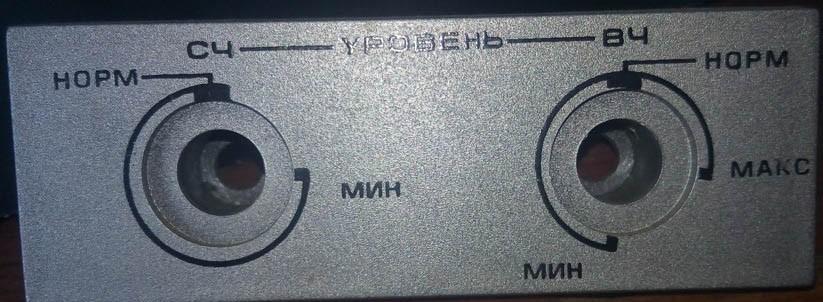

Фильтр было решено восстановить без индикации и регуляторов СЧ и ВЧ. Индикацию просто выпаиваем, а вот с регуляторами ситуация сложнее. Нельзя просто выбросить регуляторы СЧ и ВЧ, иначе чувствительность СЧ и ВЧ не будет погашена по отношению к НЧ-динамику. Я прошелся тестером по паре регуляторов и записал показания в таблицу. Использовались два тестера с погрешностью 0,3 Ом и 0,8 Ом. По накладке определяем положение “НОРМ” и берем его за основу для расчета гасящих резисторов.

	Регуляторы СЧ			Регуляторы ВЧ
	1	2		1	2
МИН	19,9	23,85	МИН	14,05	15
30	14,2	19,6	45	9,9	10,35
45	8,7	11,8	НОРМ	5,7	5,85
НОРМ	1,3	3,6	МАКС	1,2	1,55

Я выбрал усредненные значения: для СЧ — 1,5 Ом, для ВЧ — 5,8 Ом. В качестве базы выбрана схема из книги, она показалась более корректной. В ней НЧ-режущие фильтры работают сильнее, СЧ по низким и высоким частотам также немного сильнее срезаются.

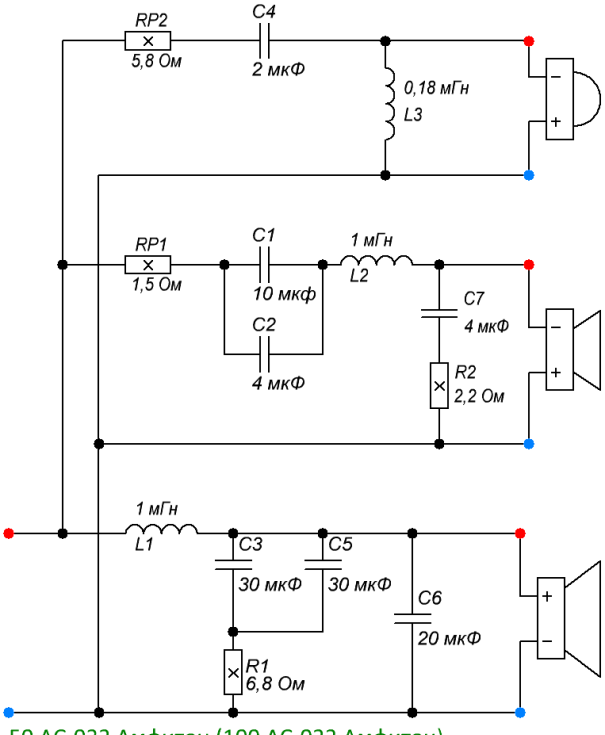

Данная схема фильтра подходит как для 50АС-022, так и для 100АС-022. Индикация отпаяна, регуляторы заменены на гасящие резисторы, номиналы которых соответствуют положению “НОРМ”:

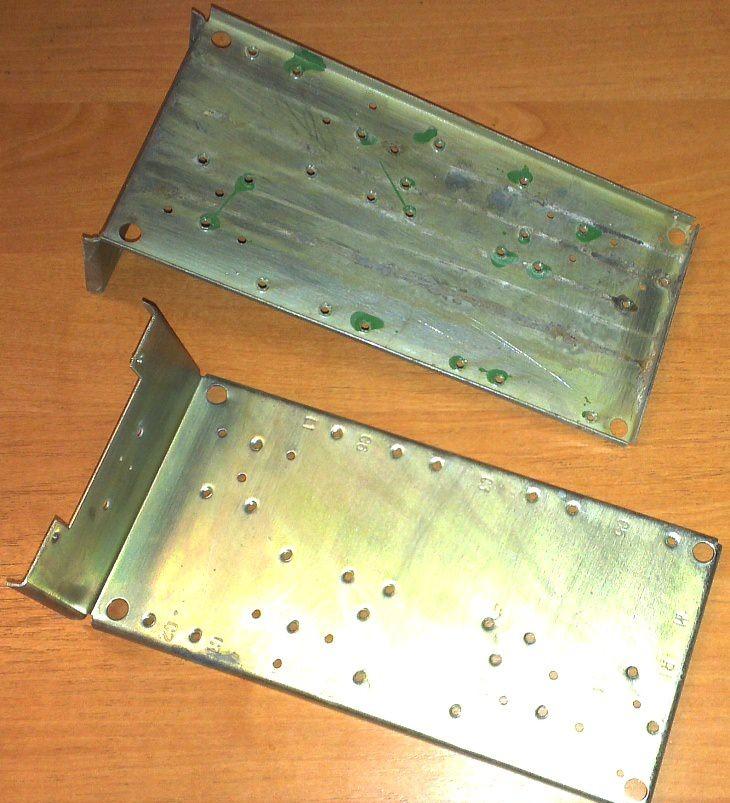

Шасси было очищено от грязи и покрашено. Замена металла на дерево — такая же затея, как замена проводов на акустические: эффект нулевой, если фильтр не переделывается кардинально. В нашем случае проводилось восстановление по заводской схеме.

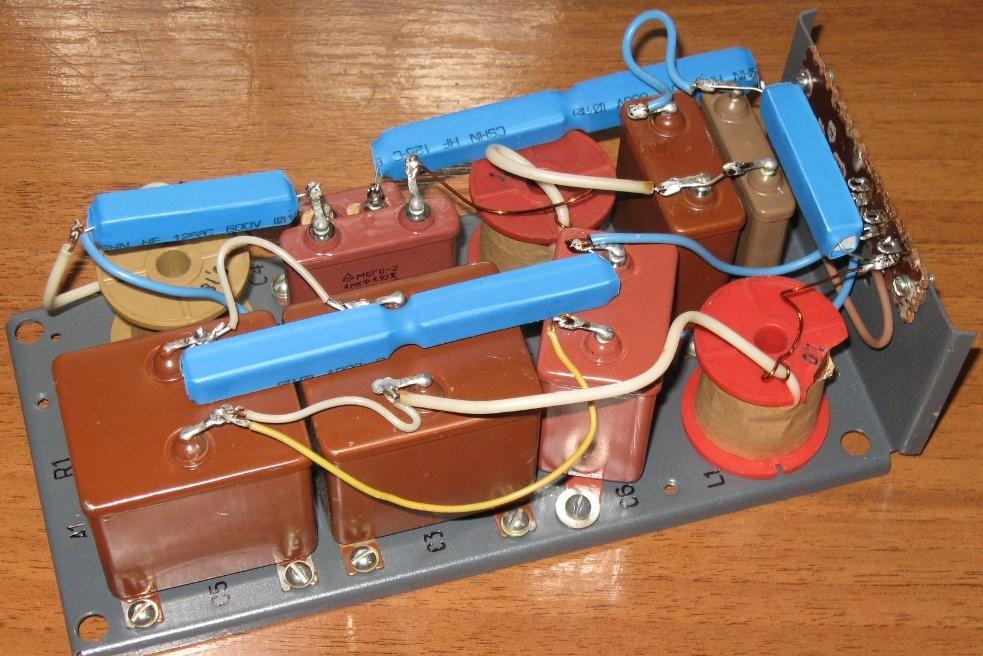

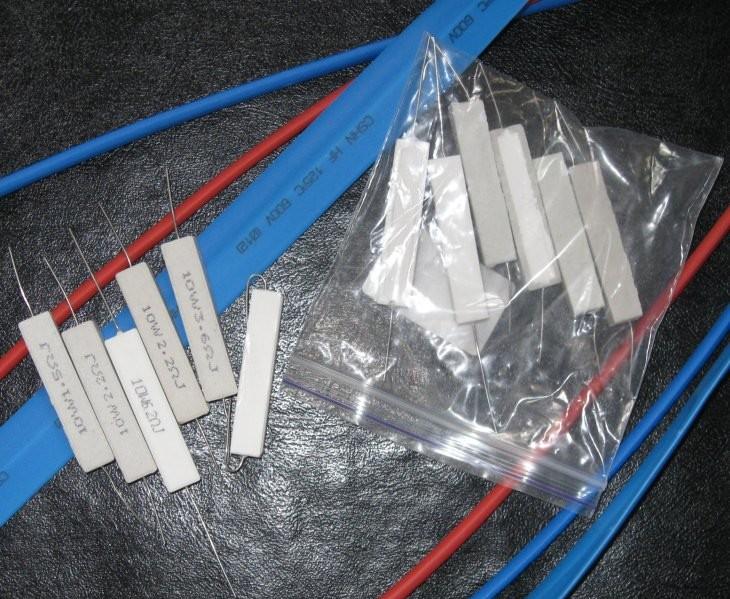

Конденсаторы я использовал МБГО, чтобы не возиться с лишним креплением. Хотя лучше брать пленочные, но тогда уже имеет смысл разводить плату заново. Резисторы взял белые цементные на 10 Вт. Резисторы предварительно затянул в термоусадку, хотя на них мощности почти не будет и можно было взять менее мощные. Чтобы добиться нужного значения, я соединял два резистора, что на самом деле является одним узлом.

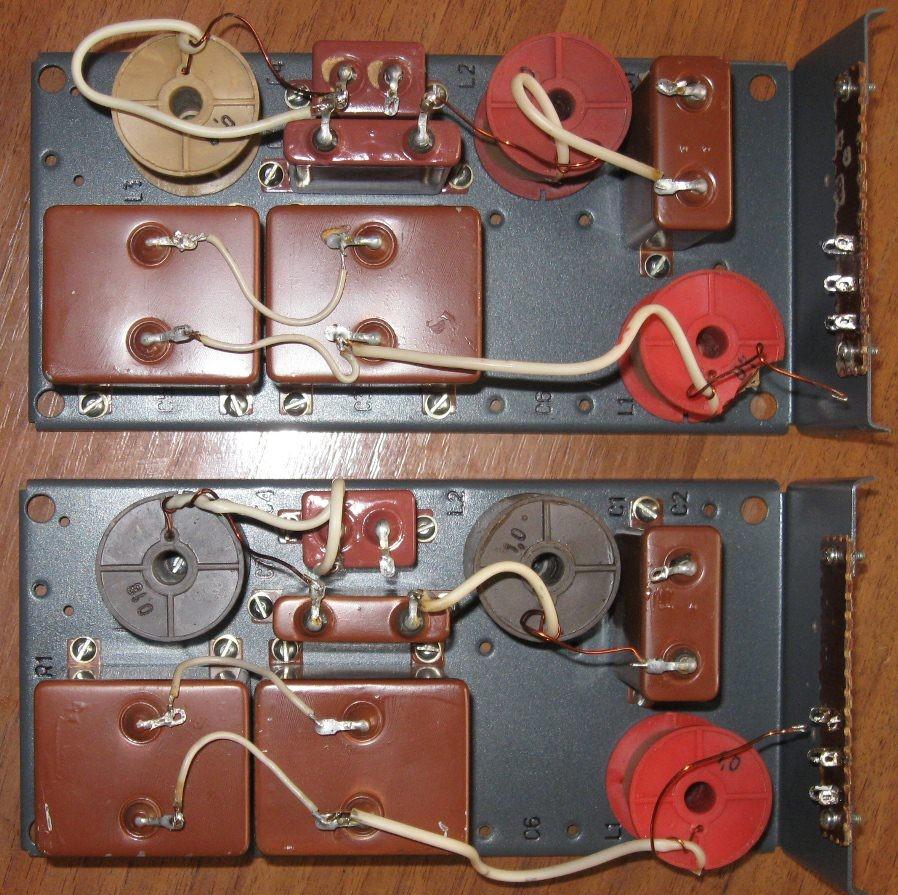

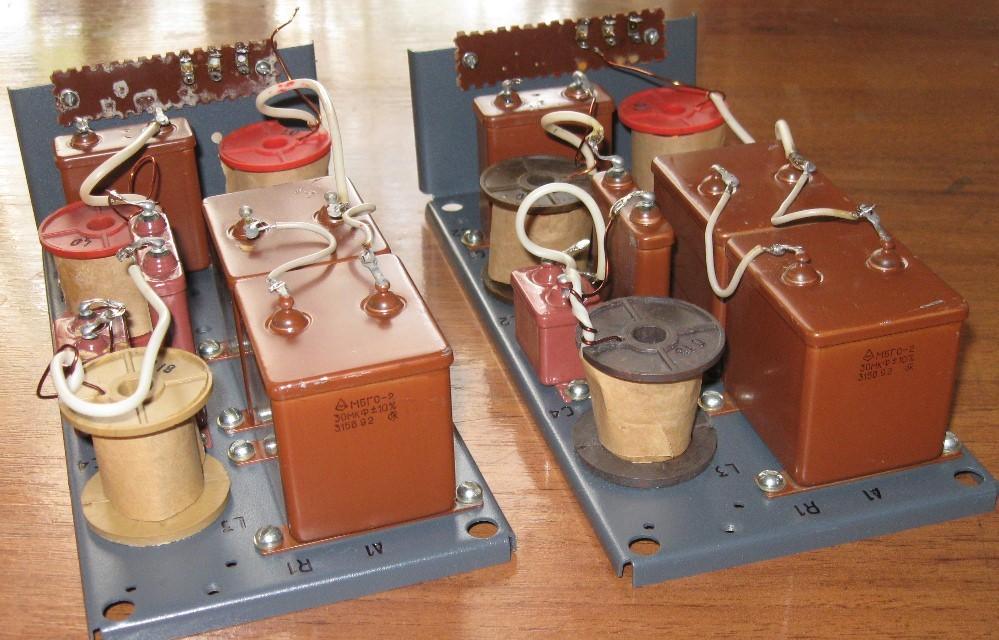

Ниже показан фильтр, который стоял в 100 АС-022. Он лишен нескольких деталей, причем с завода. Если вы планируете доработку фильтра 50 АС-022 «Амфитон», стоит обратить внимание на эти отличия в разводке.

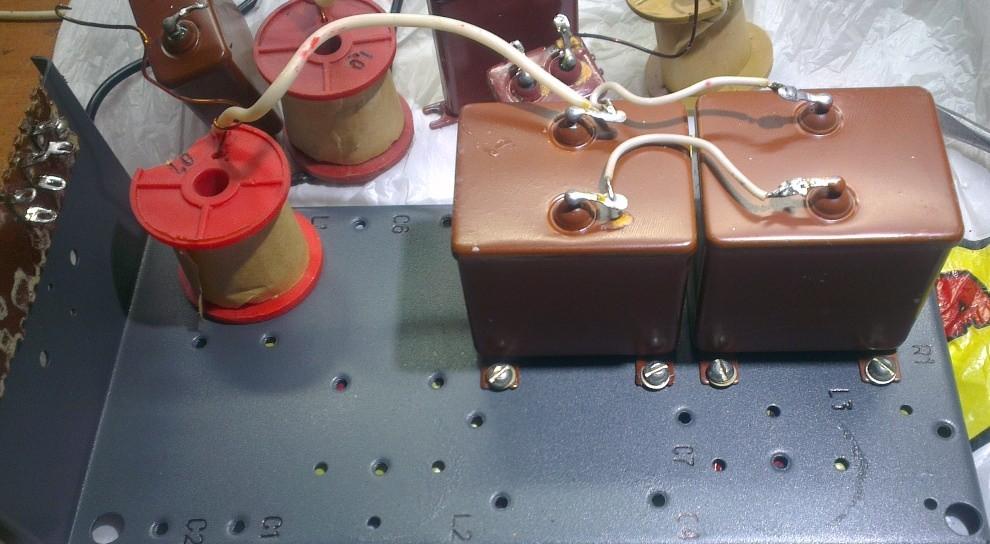

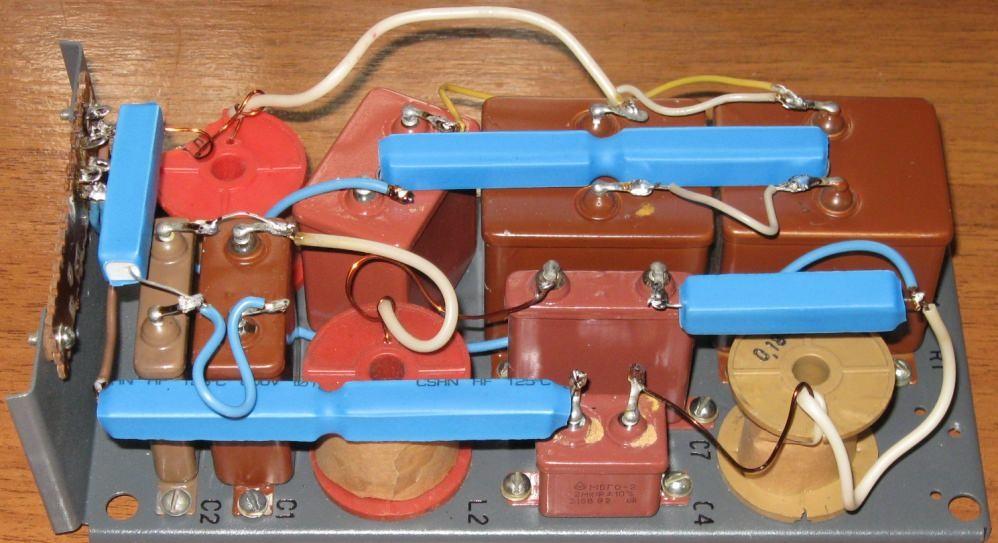

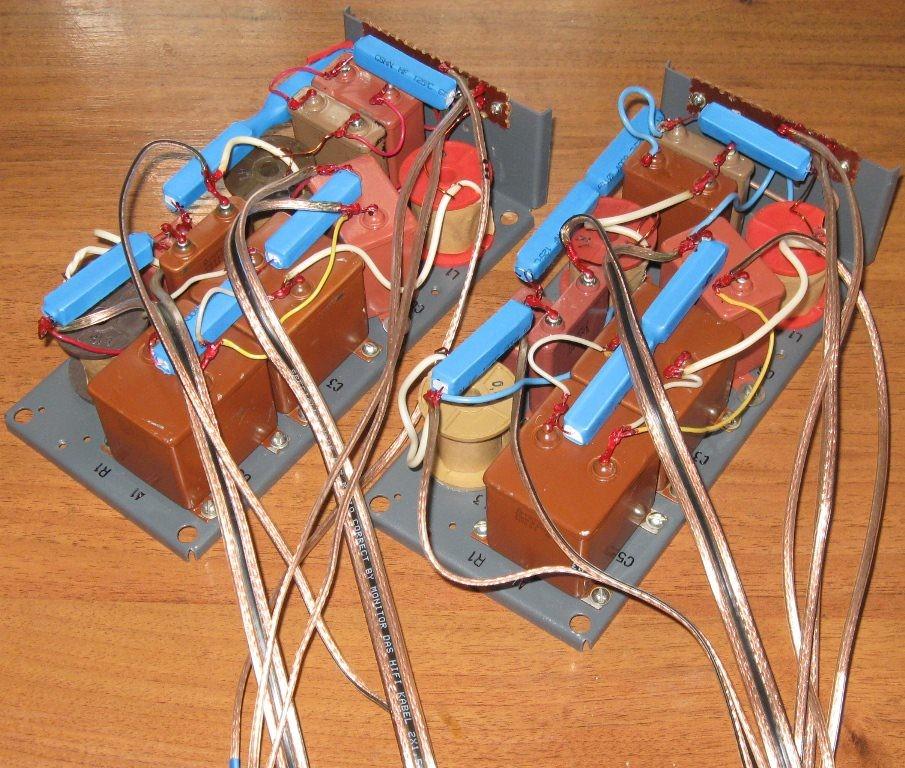

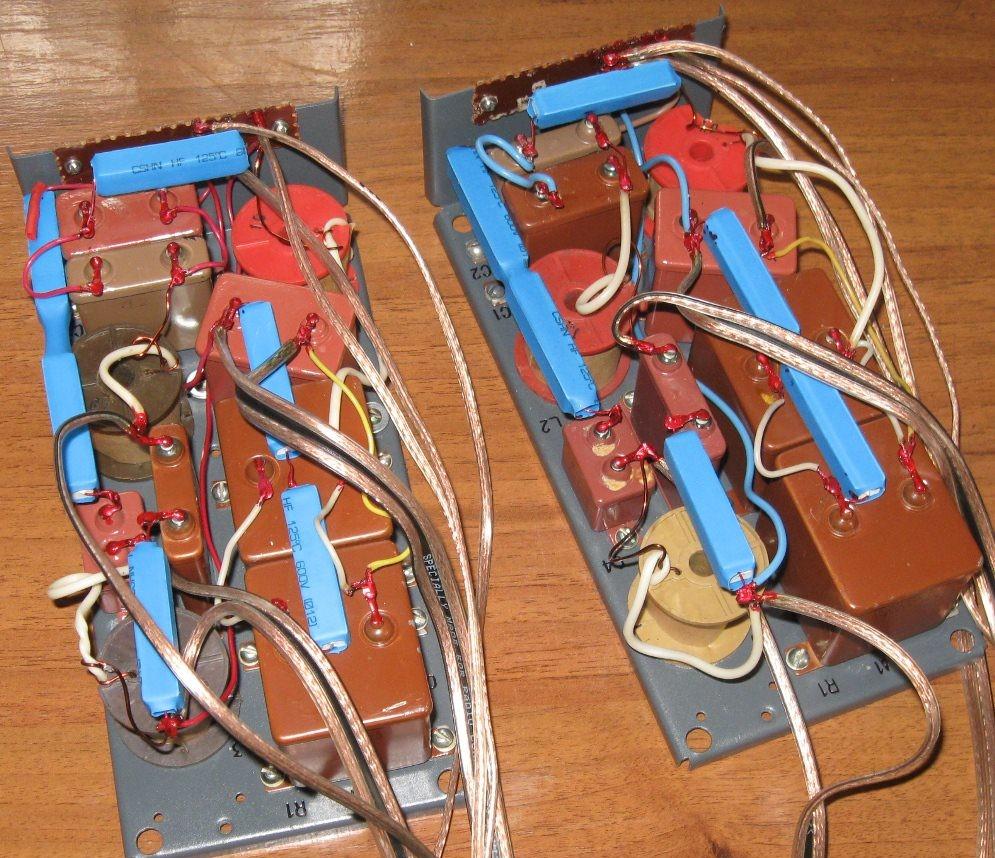

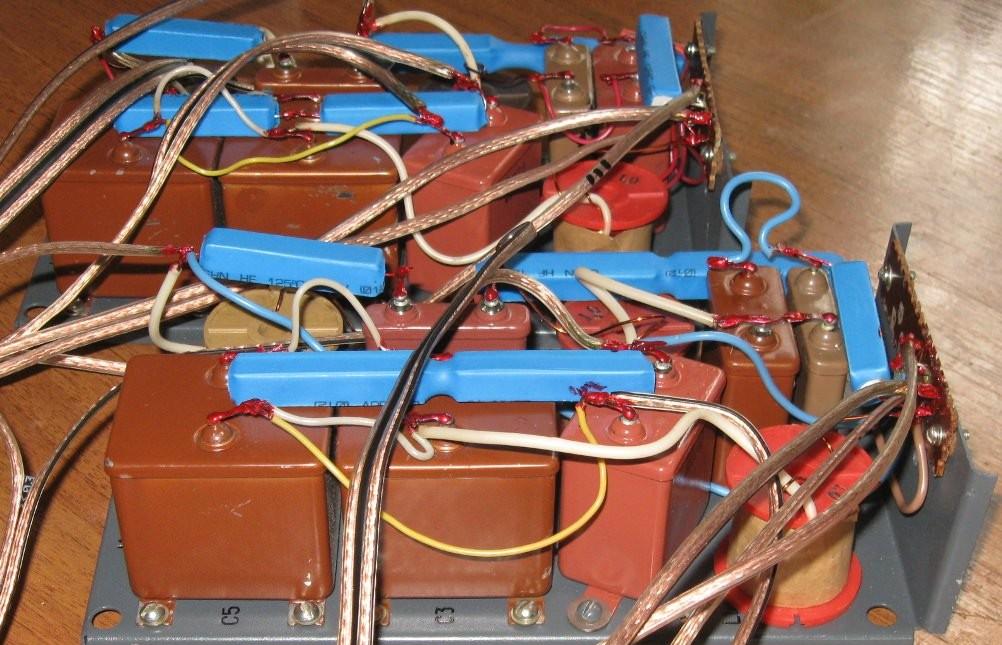

А здесь уже восстановленный фильтр по заводской схеме. Конденсаторы встали в штатные места, а с резисторами пришлось немного повозиться. В пайке важно залить контакт оловом, а не просто приклеить, но и не перегревать сильно. Еще раз убеждаюсь, что в разводке фильтра лучше использовать одножильный провод в лаке.

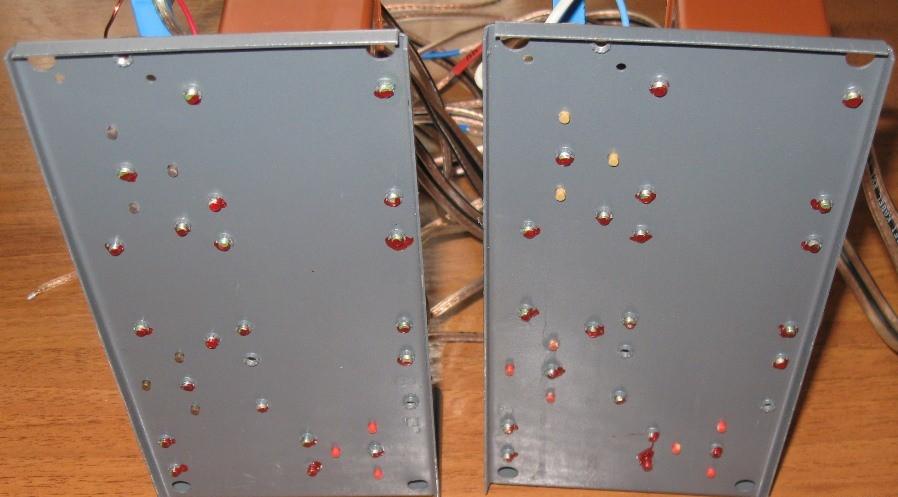

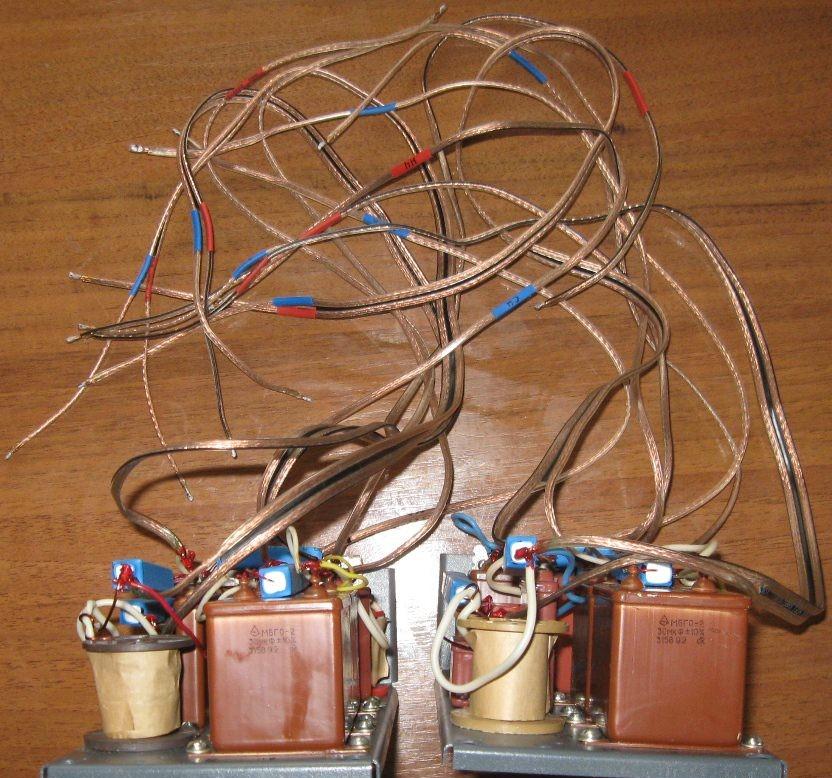

Место пайки вытер от флюса и покрыл лаком. Провода до динамиков вывел акустическим проводом. Концы проводов залудил, чтобы облегчить пайку при установке:

В нашем фильтре 4 пары жил: 1 – вход фильтра, 2 – выход на НЧ, 3 – выход на СЧ, 4 – выход на ВЧ. Плюс и минус помечены соответствующим цветом, на котором маркером написано, что и куда. Причем плюс и минус здесь помечен как выход из фильтра, а не как подключение к динамикам. СЧ и ВЧ включается в противофазе, то есть плюс идет на минус и наоборот. Впрочем, на схеме все указано.
