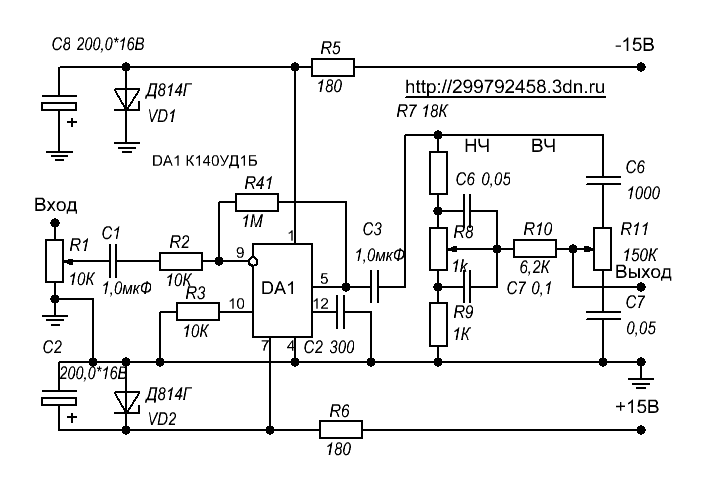

Высокочувствительный предварительный усилитель на ОУ
Предварительный усилитель имеет выходное напряжение 0,7 до 1В, при чувствительности от 20мВ. Кроме того он имеет входное сопротивление 10К , а при применении его с пьезокерамическим звукоснимателем достаточно последовательно к выводам переменного входного резистора установить резистор с сопротивлением 200кОм.
Усилитель помимо регулятора громкости имеет регуляторы тембра ВЧ и НЧ.
Потребляемый ток усилителя не более 20мА. Для предотвращения самовозбуждения усилителя рекомендуется установить в цепях питания конденсаторы емкость 0,047 мкФ.
Литература МРБ1107
