Высококачественный корректор

• Максимальное входное напряжение 40мВ
• Максимальное выходное напряжение 4В
• Перегрузочная способность 24дБ
• Коэффициент усиления на частоте 1кГц — 100
• Отклонение АЧХ от стандартной не более 0,5%
• Отношение сигнал шум (не взвешенное) 70дБ
• Коэффициент гармоник не более 0,01%
• Напряжение питания 15В
• Ток потребления 10 мА

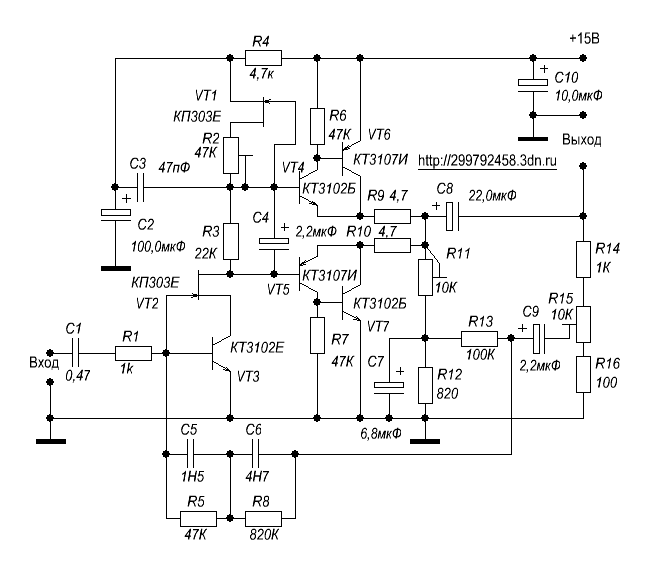

Корректор состоит из входного каскада VT1-VT3 и двухтактного выходного каскада VT4-VT7 работающего в режиме А. Выходная мощность корректора достаточная для непосредственного подключения головных телефонов.

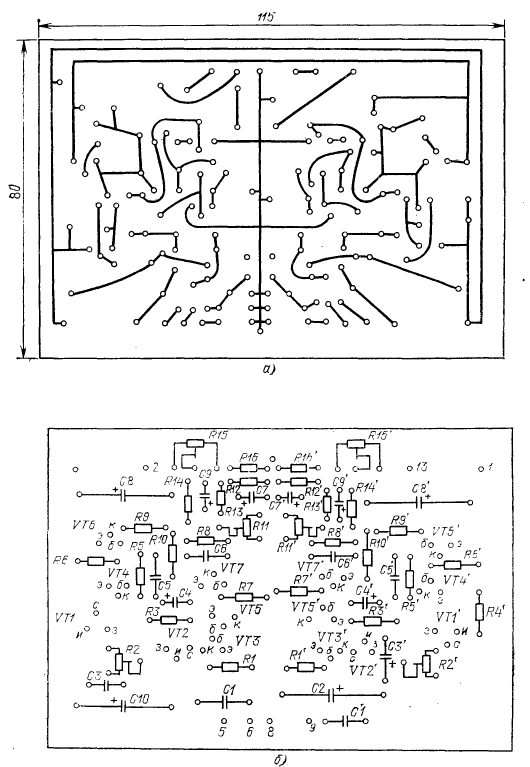

Необходимую АЧХ регулируют подбором элементов R5C5 R8C6. Все элементы корректора размешены на печатной плате предусматривающую стерео вариант корректора.

Для настройки корректора необходимо регулировкой R11 установить на С8 напряжение +7,5В(на положительной обкладке конденсатора). Далее с помощью R2 устанавливаем коллекторный ток выходных транзисторов в пределах 10мА. Потом повторно подстраиваем R11.

Для корректора необходимо стабилизированное напряжение 15В на ток нагрузки не менее 100мА.

Литература МРБ1109 (Атаев Д.И., Болотников В.А. — Практические схемы высококачественного звуковоспроизведения. 1986г.
