Высококачественный усилитель для наушников на NCP2809

На микросхеме NCP2809  можно собрать высококачественный усилитель мощности ЗЧ для наушников. Выходная мощность усилителя 135 мВт (16 Ом) на канал.

Микросхема характеризуется низким напряжением питания от 2,2В до 5,5В, так же микросхема может быть подключена напрямую к аккумулятору без стабилизатора напряжения. Выходная мощность 135мВт достигается при напряжении питания 5В на нагрузке 16 Ом. КНИ усилителя не более 0,01%. Имеется тепловая защита и защита от перегрузки.

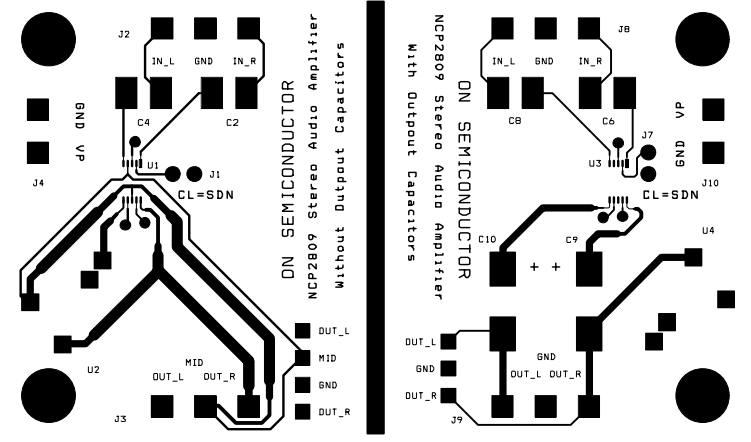

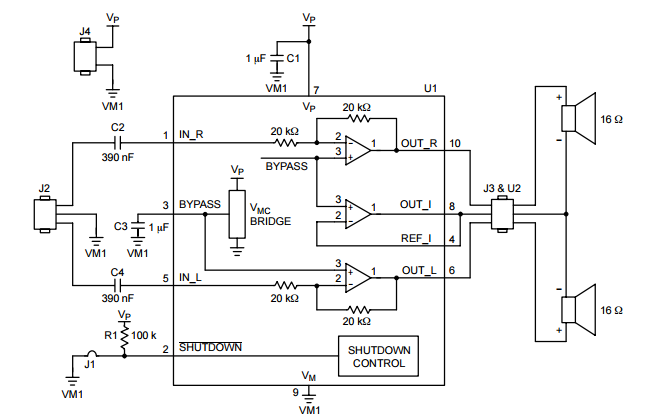

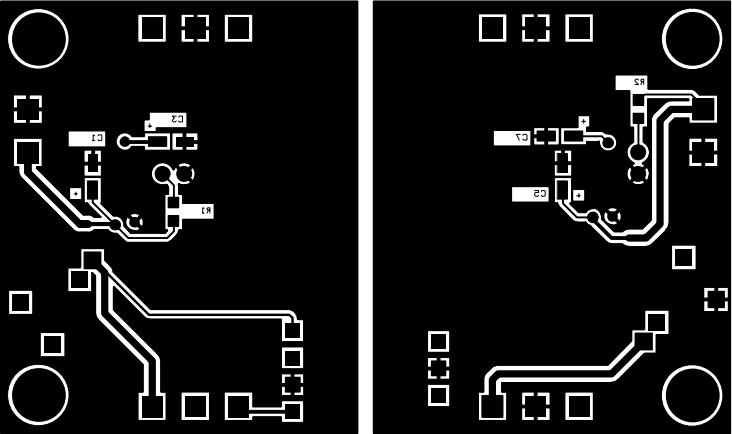

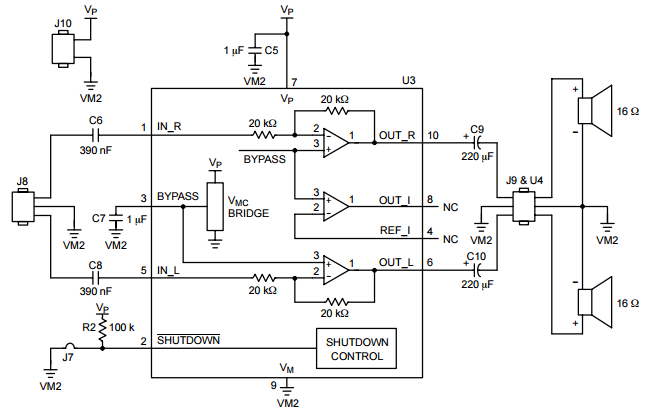

Нагрузка к выходу усилителя может быть подключена как через разделительные конденсаторы, так и непосредственно к выходам усилителя (см. рис.)
