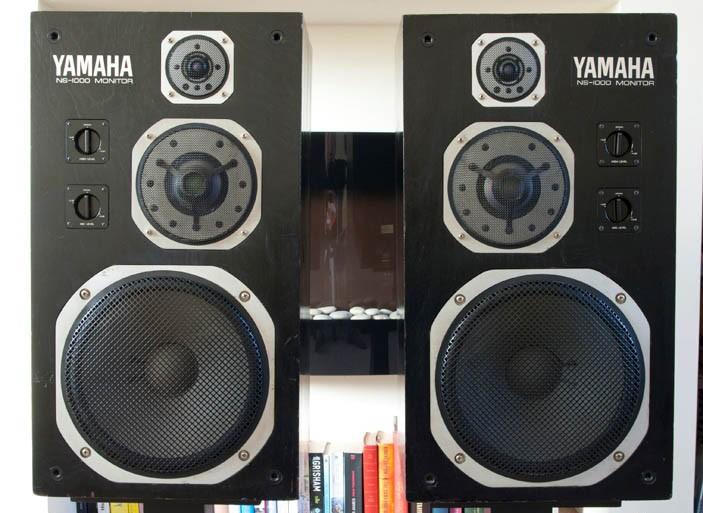

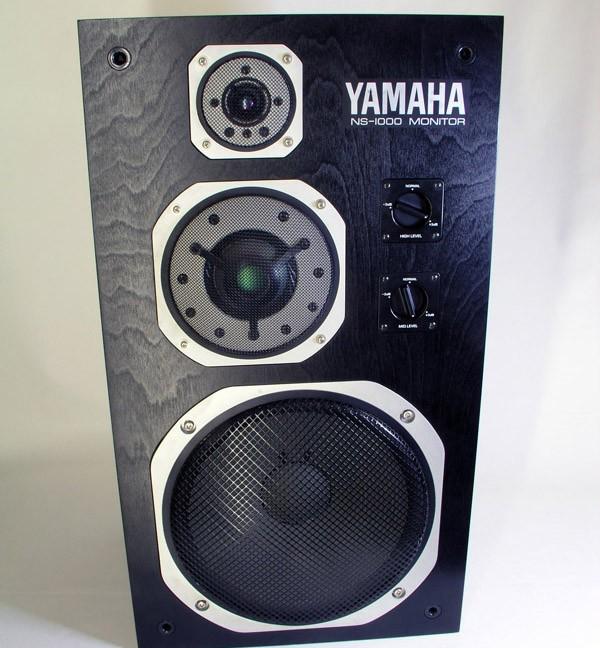

Yamaha NS-1000M: характеристики и обзор легендарных мониторов

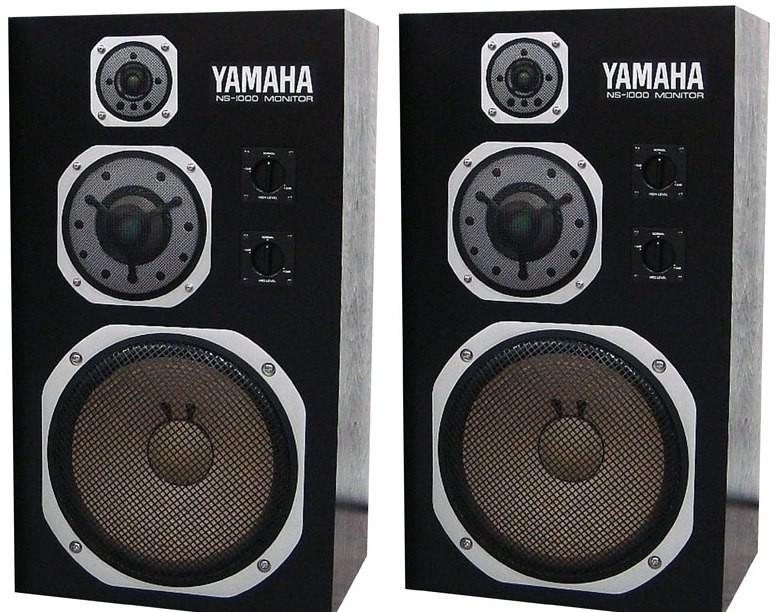

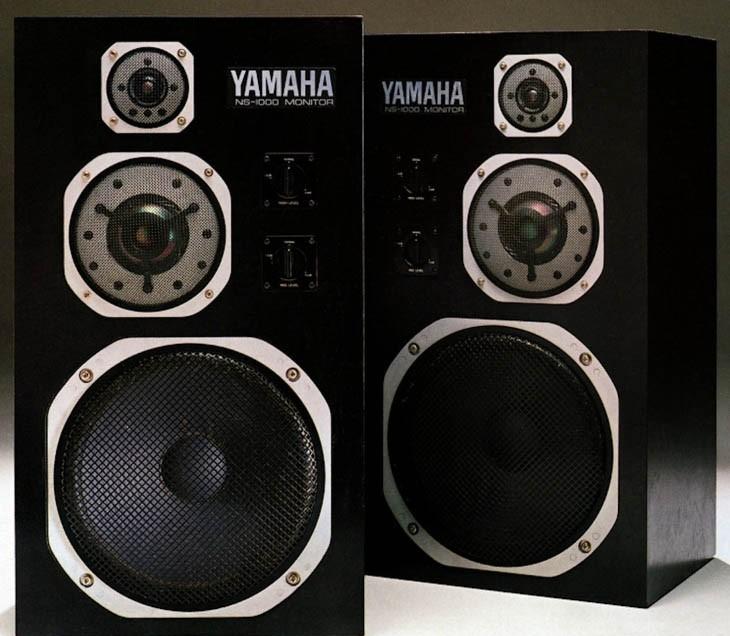

Yamaha NS-1000M — это флагманская акустическая система, производившаяся в Японии с 1974 по 1997 год. Эта модель стала революцией в мире Hi-Fi, объединив передовые материалы и инженерный подход Yamaha.

Технические характеристики Yamaha NS-1000M

Основные параметры акустической системы:

Диапазон воспроизводимых частот: 40 – 20000 Гц

Чувствительность: 90 дБ/Вт/м

Номинальная мощность: 50 Вт

Максимальная мощность: 100 Вт

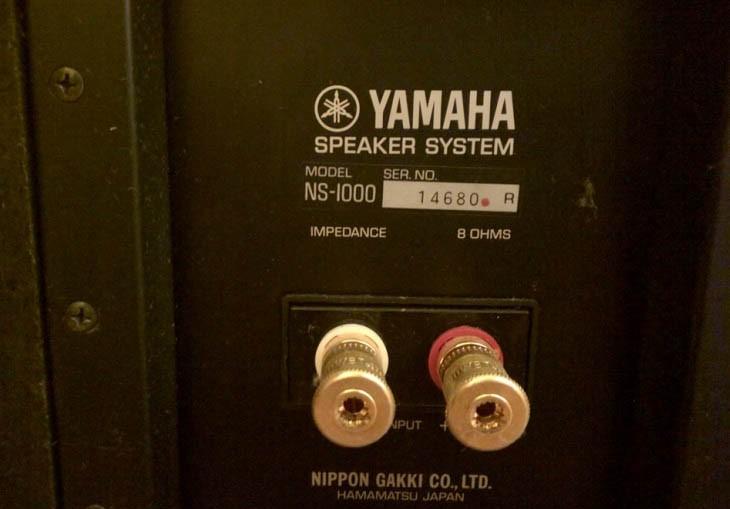

Сопротивление: 8 Ом

Используемые динамики:

НЧ: 300 мм, бумажный конус, модель JA-3058A

СЧ: 88 мм, бериллиевый купол, модель JA-0801

ВЧ: 30 мм, бериллиевый купол, модель JA-0513

Частоты раздела фильтра: 500 Гц и 6000 Гц (12 дБ/окт)

Габаритные размеры: 675х375х326 мм

Масса: 31 кг

Описание и история модели

Речь идет об акустике мониторного класса с СЧ- и ВЧ-куполами из бериллия, предельно низкими значениями КНИ, а также право-/левосторонней компоновкой ГГ. Акустическое оформление акустики возможно двух типов: в профессиональном студийном варианте или класса люкс, в эбеновом дереве. Для сравнения, более ранние модели, такие как Yamaha NS-1000x, заложили фундамент для создания этой легендарной серии.

Как уже говорилось, радикальные улучшения в усилительной технике, тюнерах и ПВП в середине 70-х годов выявили острую необходимость в серьезном улучшении акустических систем. Попытки улучшить отдельные детали традиционных АС не давали желаемого результата. Требовалось пересмотреть принципы создания АС, разработав каждый элемент заново и найдя новый материал для СЧ и ВЧ ГГ. Им стал бериллий. За основу конструкторами Yamaha был взят и усовершенствован технологический процесс обработки бериллия, применявшийся в космонавтике — таким образом Yamaha впервые в истории применила этот труднообрабатываемый материал в колонкостроении.

Следующим шагом была разработка акустического оформления по технологии, которая на протяжении более 80 лет находила воплощение в великолепных пианино и концертных роялях, которыми славится Yamaha. Тесты на прослушивание, проводившиеся специалистами во всем мире, доказали, что Yamaha в очередной раз удалось поднять стандарты достоверности звуковоспроизведения на небывалую высоту.

Детальный разбор компонентов

Перейдем теперь к детальному рассмотрению отдельных элементов АС.

Бериллиевые купола

Для достижения наилучшего звуковоспроизведения диафрагма излучателя должна обладать следующими свойствами:

1. супержесткостью для обеспечения наивысшей звукоизлучательной способности
2. суперлегкостью для мгновенной и безынерционной реакции на сигналы
3. жаропрочностью для работы с высокими входными мощностями

4. способностью повторять идеальную форму магнитов

Бериллий является одним из самых лёгких и одновременно самых жестких металлов. Он отличается значительно более высокими излучающей способностью, КПД и выносливостью, чем все остальные металлы.

Небольшая сравнительная таблица:

За счет применения бериллия звукоизлучающая способность диафрагм по сравнению с алюминием — дотоле лучшим материалом — более чем удваивается.

Сравнительная таблица по ВЧ-куполам:

Кроме того, бериллий отличается великолепной теплопроводностью, а также наивысшей температурой плавления. После того как в 50-х годах удалось наладить добычу бериллия промышленным способом, его стали применять во многих специальных сферах, включая космонавтику. Однако необычайная жесткость и хрупкость бериллия исключали возможность прецизионной обработки материала какими-либо известными способами. Потому инженеры Yamaha применили метод, разработанный ими для производства полевых транзисторов, при котором металл вакуумно испаряется, а затем принудительно осаждается на заданную форму. Этот метод позволяет изготовление куполов толщиной всего 30 микрон.

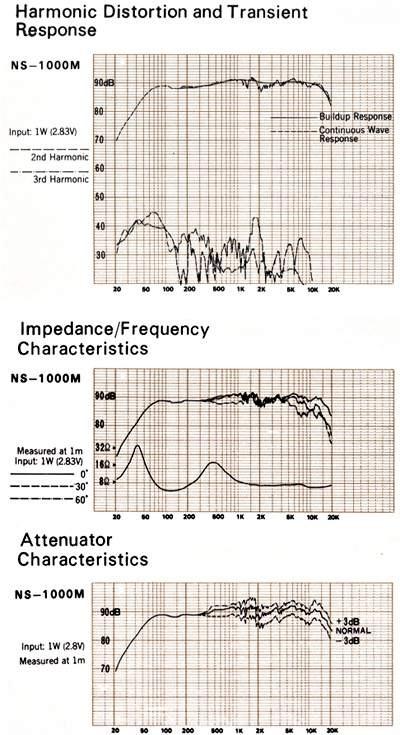

Ровная АЧХ, гарантирующая идеальное звуковоспроизведение при минимальных искажениях.

Благодаря достижимым посредством метода, разработанного Yamaha, размерам куполов с точно заданной толщиной обеспечивается применение их исключительно в прямолинейной части частотного диапазона, что обеспечивает минимум искажений в этой области. По сравнению с обычными куполами для куполов из бериллия этот диапазон значительно шире.

Тангенциальные подвесы

Применяемый для изготовления подвесов материал облагорожен двойным слоем синтетической смолы, и обеспечивает благодаря вытисненной тангенциальной продольной выемке распространение нежелательных пиков искажений по горизонтали (в направлении выемки), делая их, таким образом, неслышимыми.

Ленточные подвижные катушки

По сравнению с обычными катушками, катушки Yamaha намотанные квадратным в сечении медным проводом, уложенным на ребро, позволяют работу с более высокими эффективными мощностями и обеспечивают, таким образом, повышенную нагрузочную способность и устойчивость к перегрузкам бериллиевых куполов.

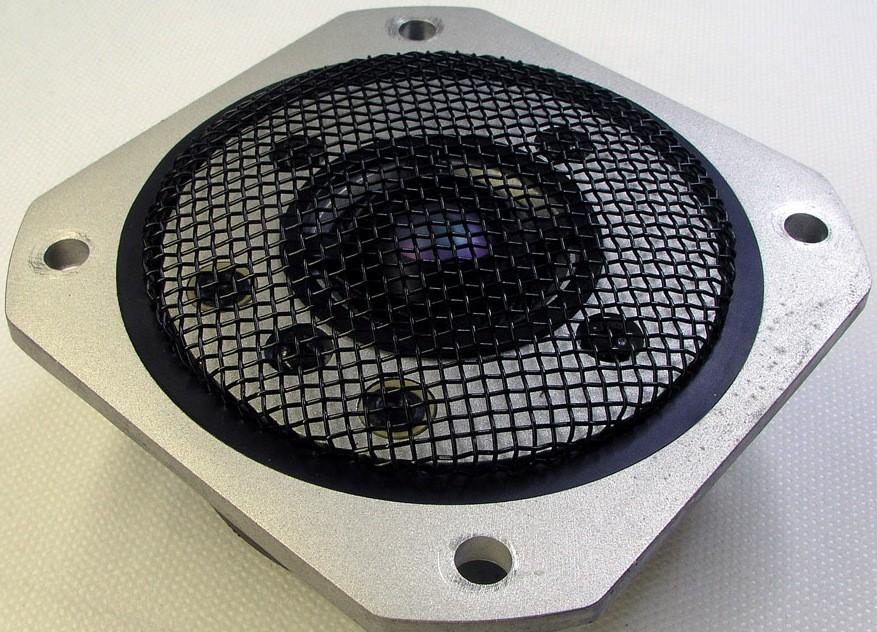

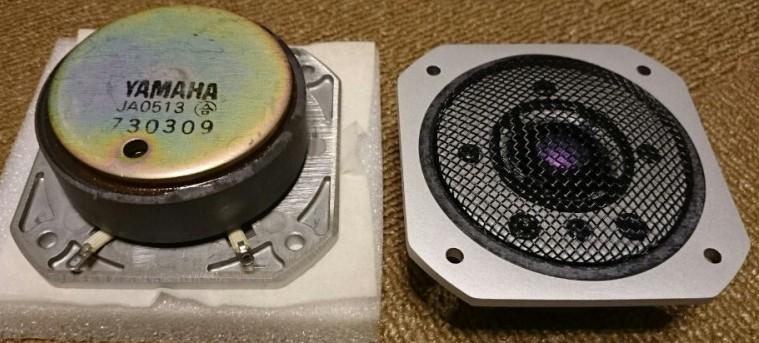

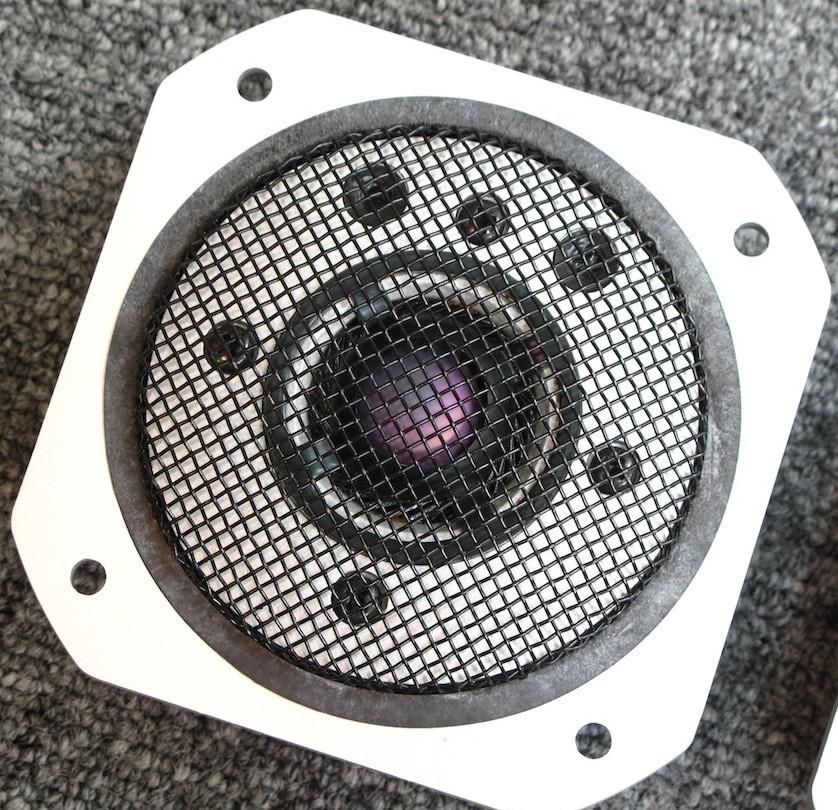

ВЧ-купол из бериллия рассчитана на работу в частотной области, начиная от 6000 Гц и имеет 30 мм в диаметре. При этом вес диафрагмы составляет всего 30 мг.

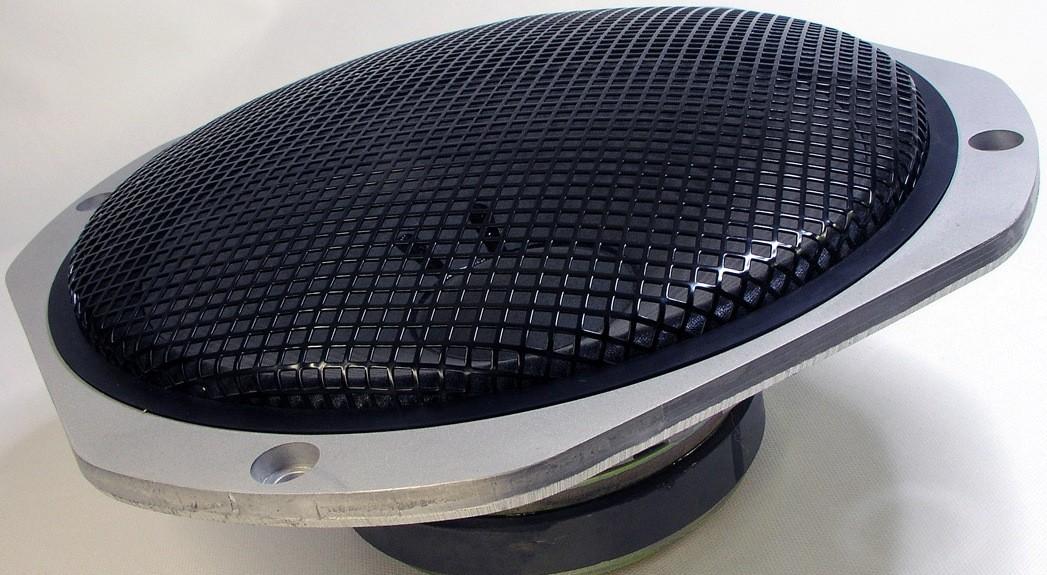

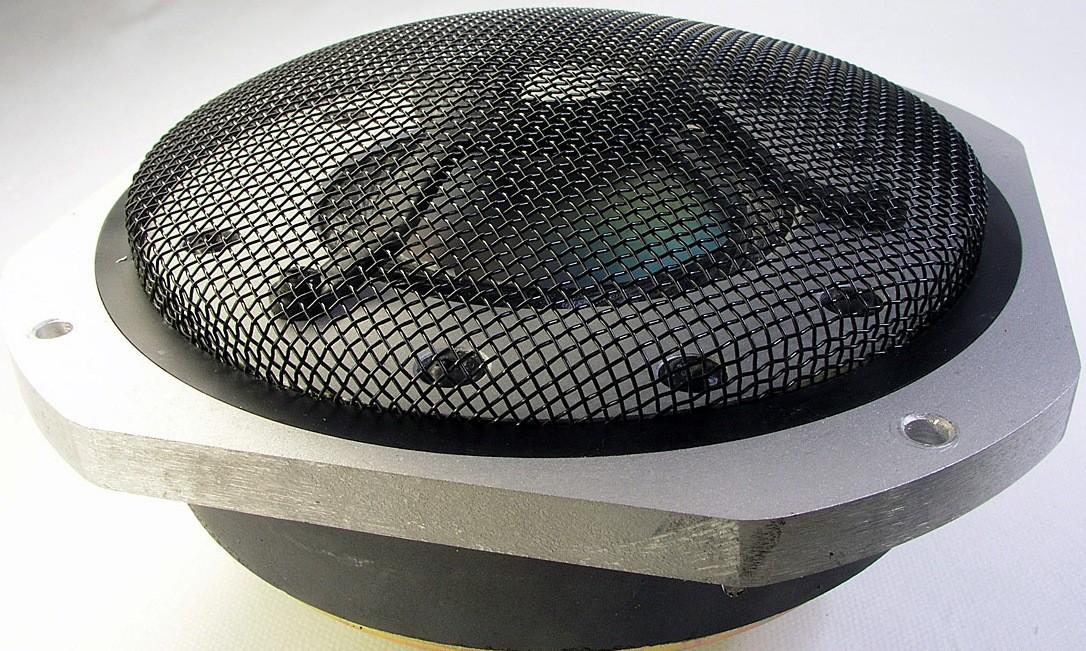

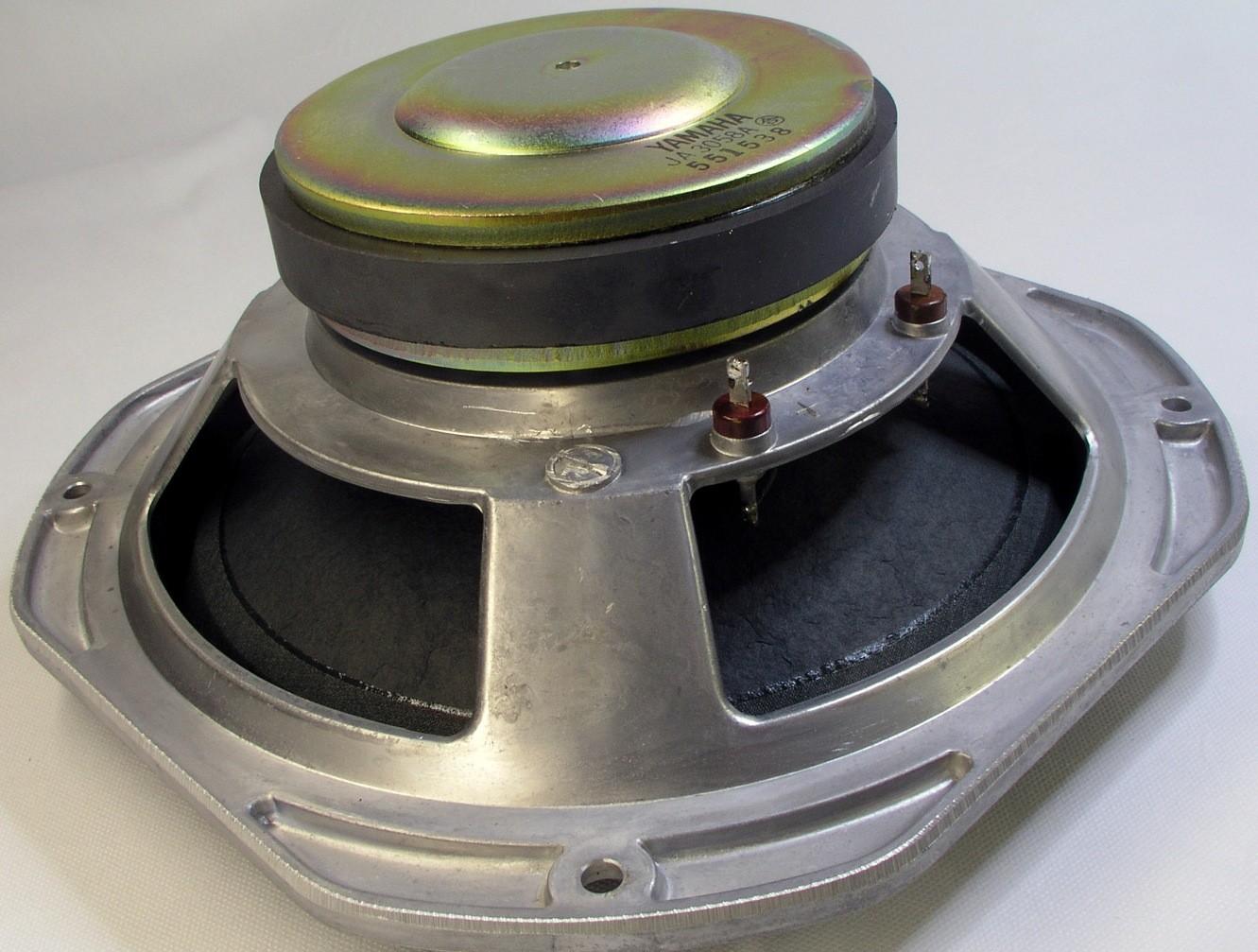

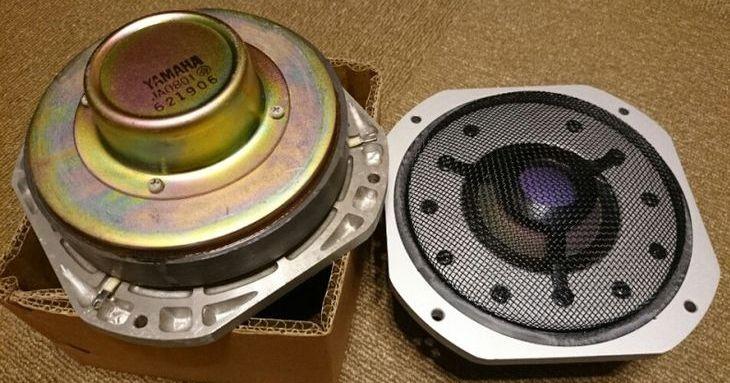

СЧ-купол. Эта ГГ отвечает за диапазон 500-6000 Гц, т.е. за диапазон, в котором находится наибольшая часть музыкальной информации. Диафрагма необычайно больших размеров — 88 мм в диаметре — приводится в движение катушкой, находящейся в зазоре массивного, весом 1,6 кг магнита, что обеспечивает безукоризненную характеристику нарастания колебаний и, как следствие, воспроизведение голосов и инструментов с неповторимой естественностью и ясностью. В отличие от более простых моделей, таких как Yamaha NS-390, здесь используется сложная система разделения частот.

Новый басовик. Производство даже самых последних деталей этой ГГ НЧ носит имя лаборатории Yamaha, а именно конусная бумага и алюминиевая корзина. Эта полностью заново разработанная ГГ НЧ отличается, несмотря на отменное демпфирование, высочайшим КПД в то время как за счет повышенного веса и электронного управления искажения снижаются до минимума.

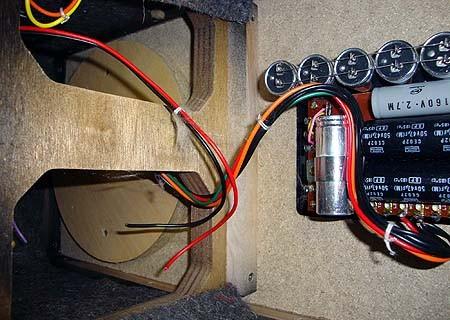

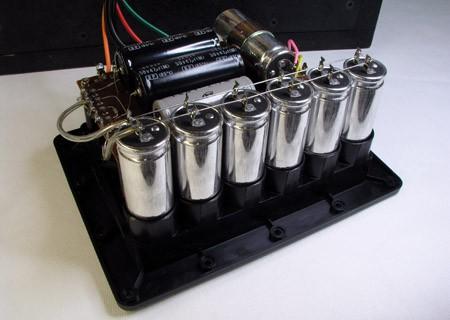

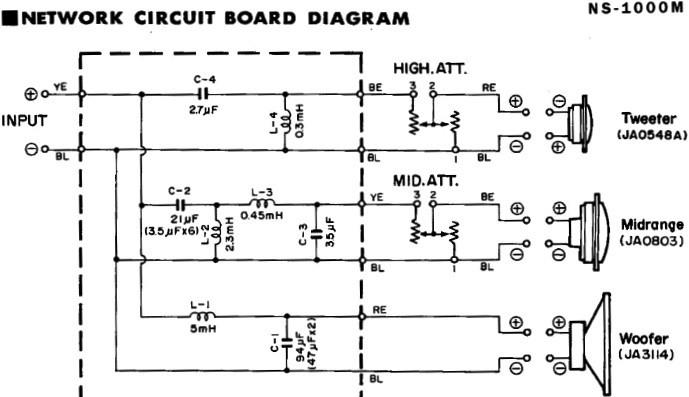

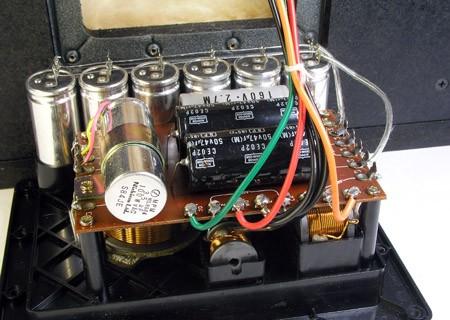

Кроссовер

Для NS-1000 Monitor была разработана совершенно новая конструкция переходных фильтров, в которой используется сверхтолстый — 1,1 мм в диаметре — медный кабель, намотанный на ферритовый сердечник. Таким образом, достигается наименьшая длина намотки и минимальное омическое сопротивление, что вносит свой вклад в нагрузочную способность. С другой стороны специальные конденсаторы из металлизированной бумаги, характеризующиеся минимальными потерями мощности, обеспечивают ощутимое улучшение отдачи на ВЧ и снижение фазовых искажений до минимума. Эти конденсаторы, кроме всего прочего, нечувствительны к перенапряжению, а потому характеризуются очень большими стойкостью и временем жизни.
