2-х полосная акустическая система открытого типа от компании Yamаha с уникальным низкочастотным громкоговорителем. Изготавливалась в 1970 году.
Технические характеристики YAMAHA NS-15:
Полоса воспроизводимых частот: 40 – 18000 Гц
Уровень звукового давления: 98 дБ/Вт
Сопротивление: 8 Ом
Максимальная выходная мощность: 15 Вт
Используемые громкоговорители:
НЧ: модель Yamaha JA-3501
ВЧ: модель Yamaha JA-0505
Частота раздела фильтра со спадом 12 дБ/окт: 4000 Гц или 6000 Гц
Внешние размеры (ВхШхГ): 590х419х190 мм
Вес одной АС: 10 кг
Описание NS-15

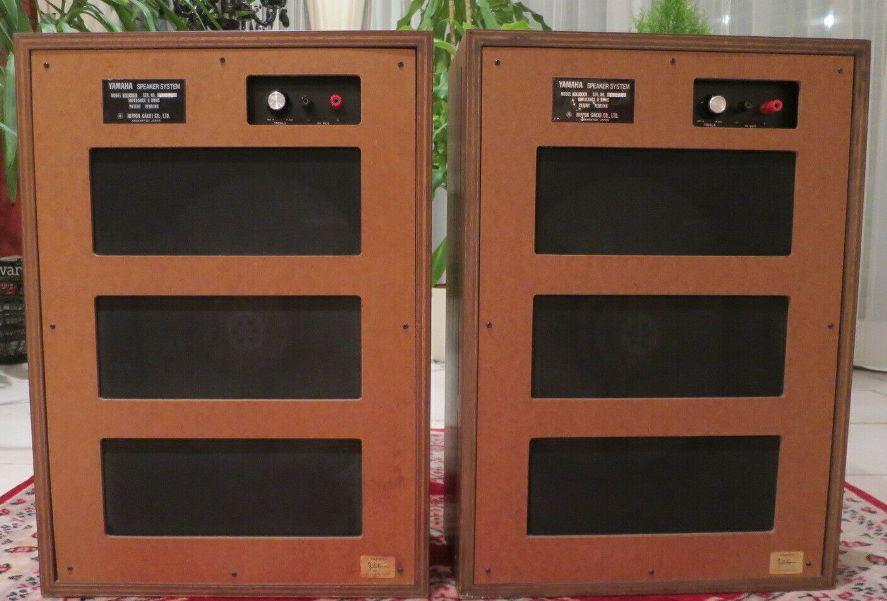

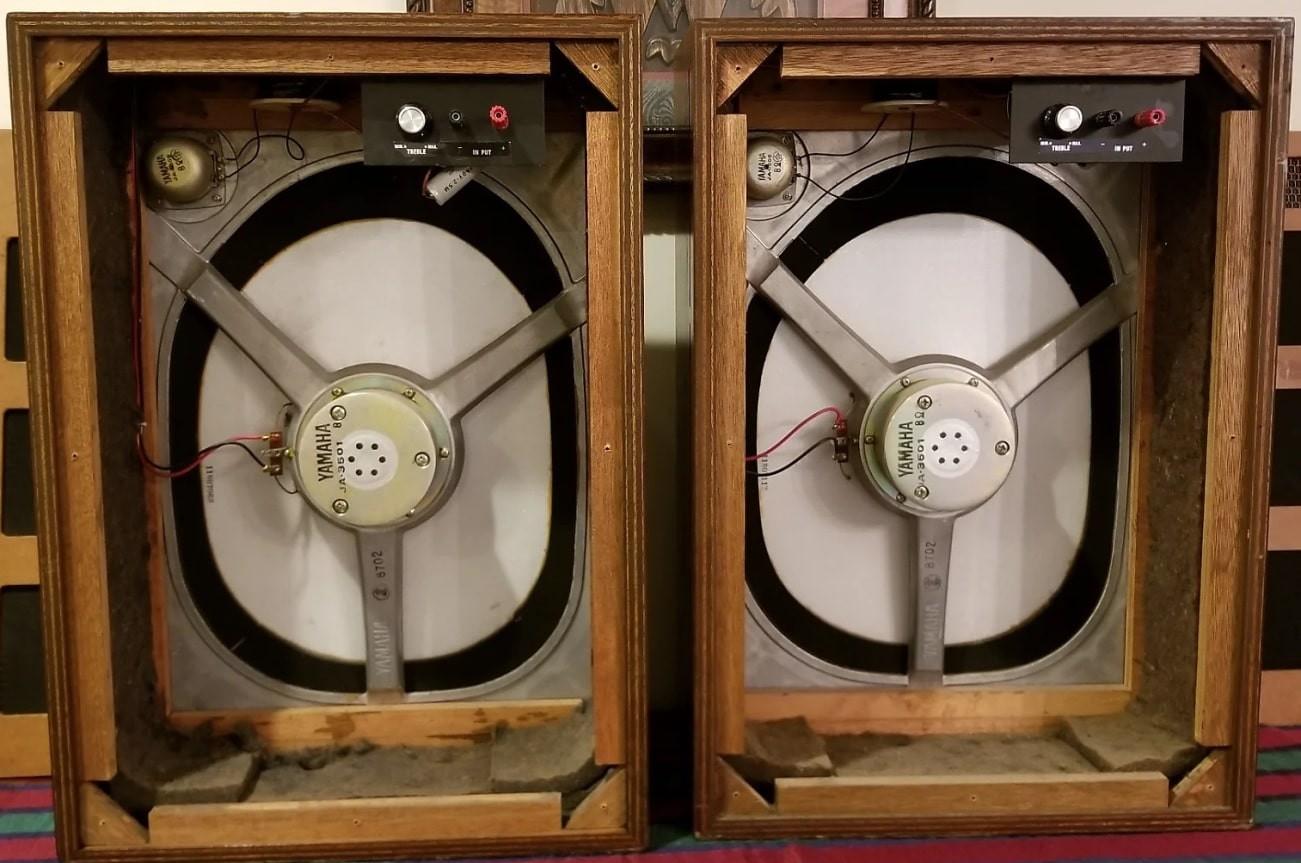

Корпус изготовлен из фанеры Lauan толщиной 16 мм. Передняя сетка съемная. Задняя панель из ДВП, имеет 3 отверстия и выход под клеммы.

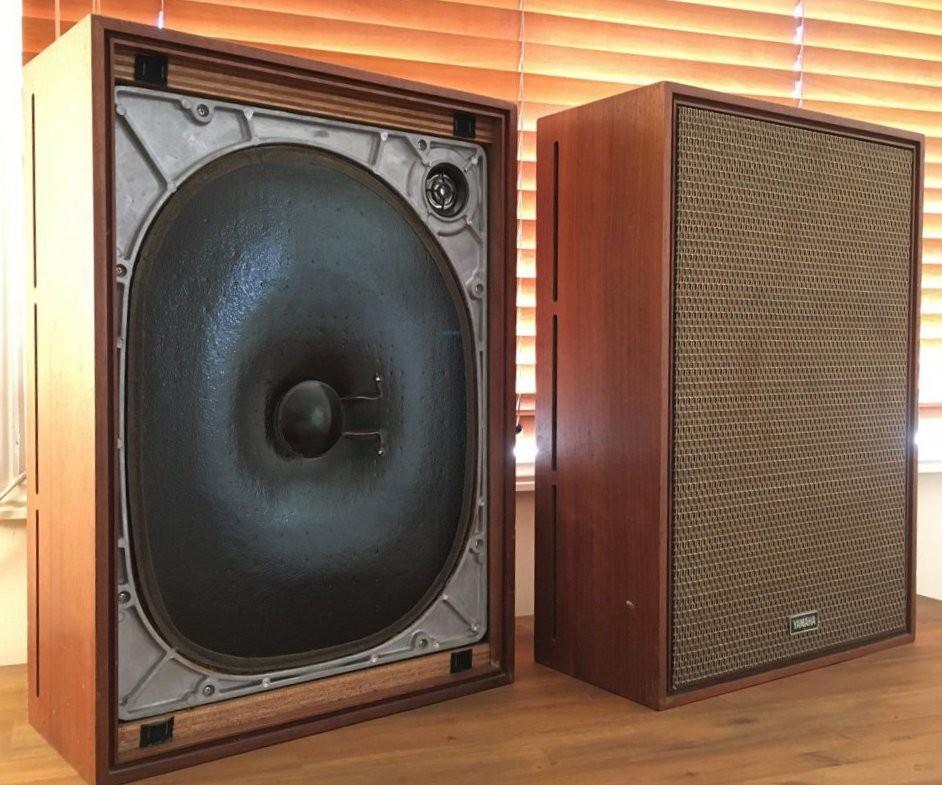

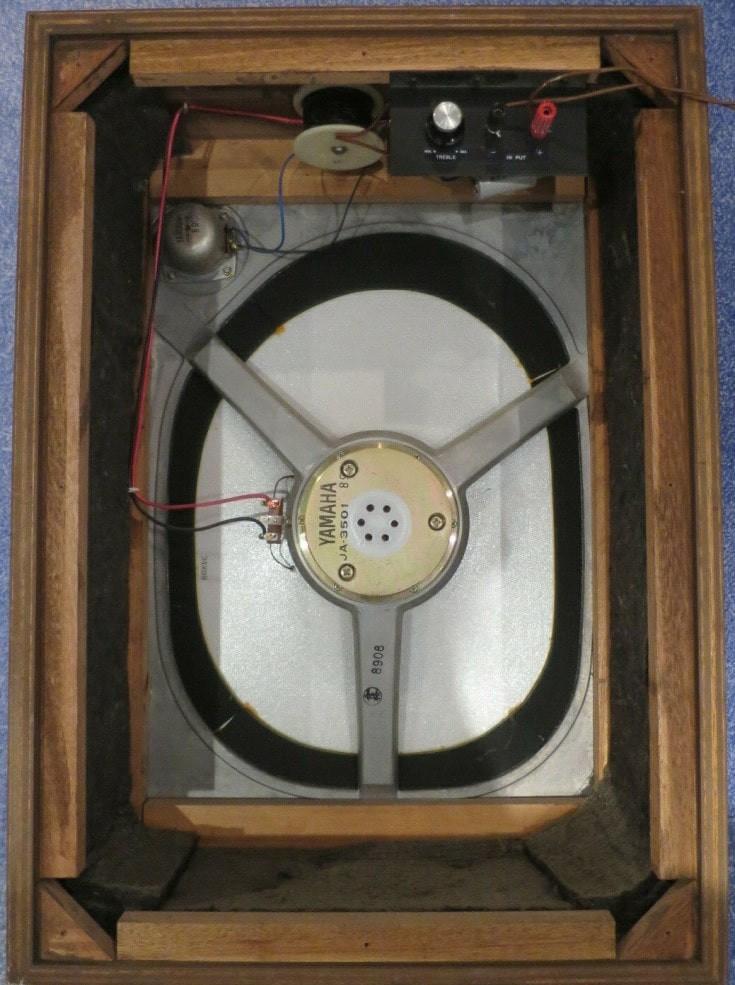

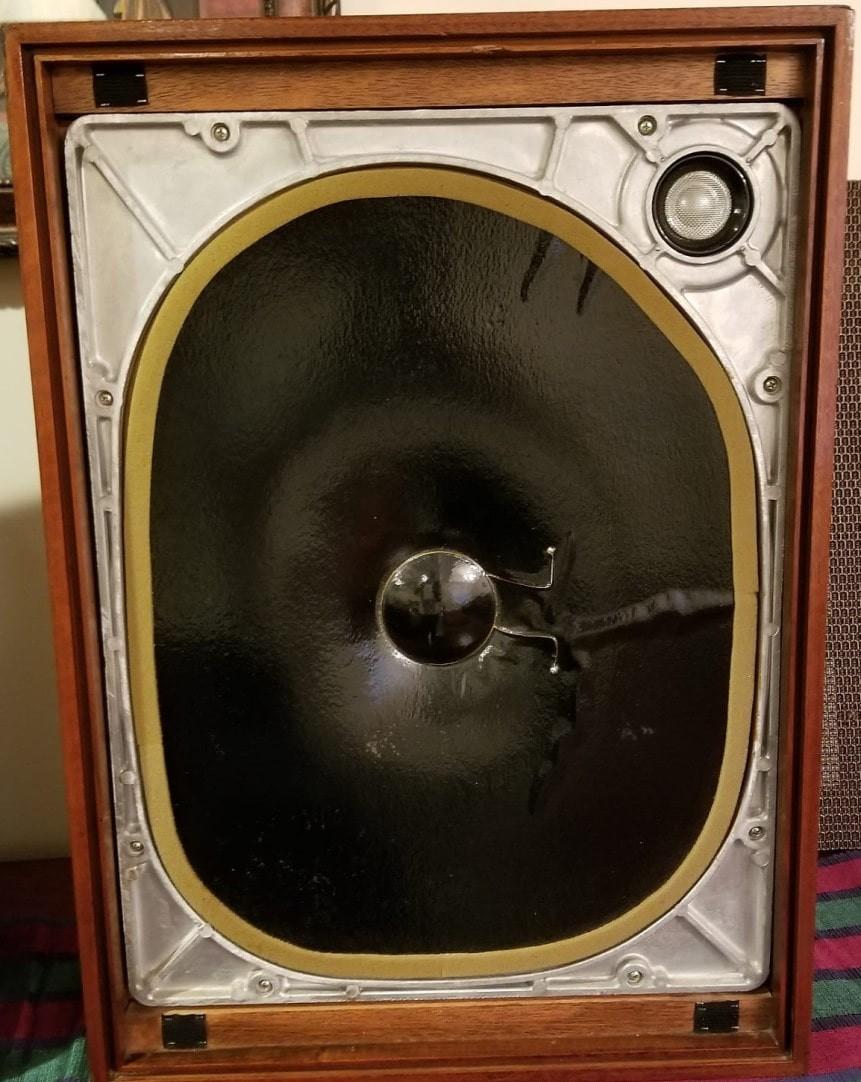

Рама НЧ динамика алюминиевая, прямоугольная. Диффузор изготовлен из полистирола. Кроме НЧ на раме крепится ВЧ динамик.

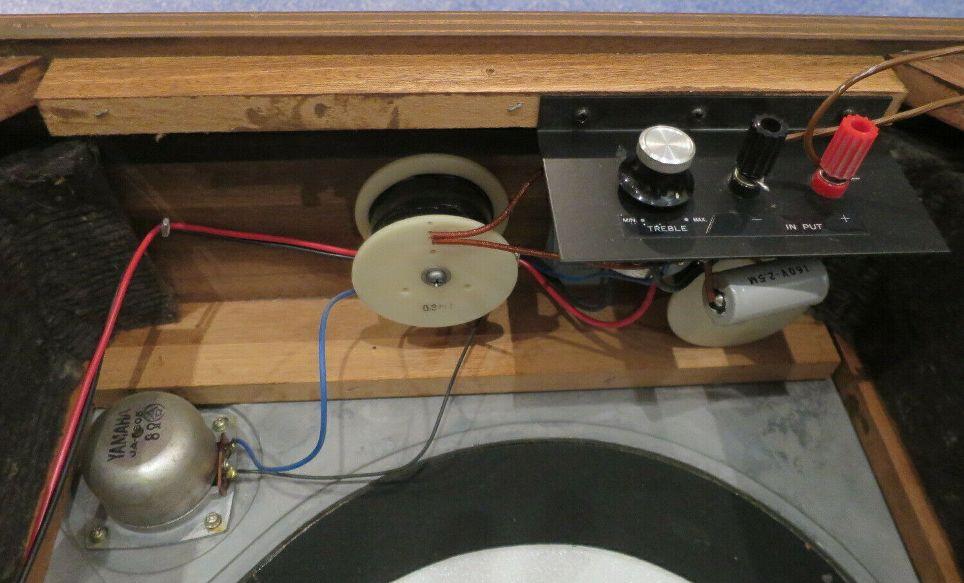

Электрический фильтр крепится на верхней панели. Здесь же присутствует клеммная колодка с регулятором уровня высоких частот. Фильтры 2 порядка.

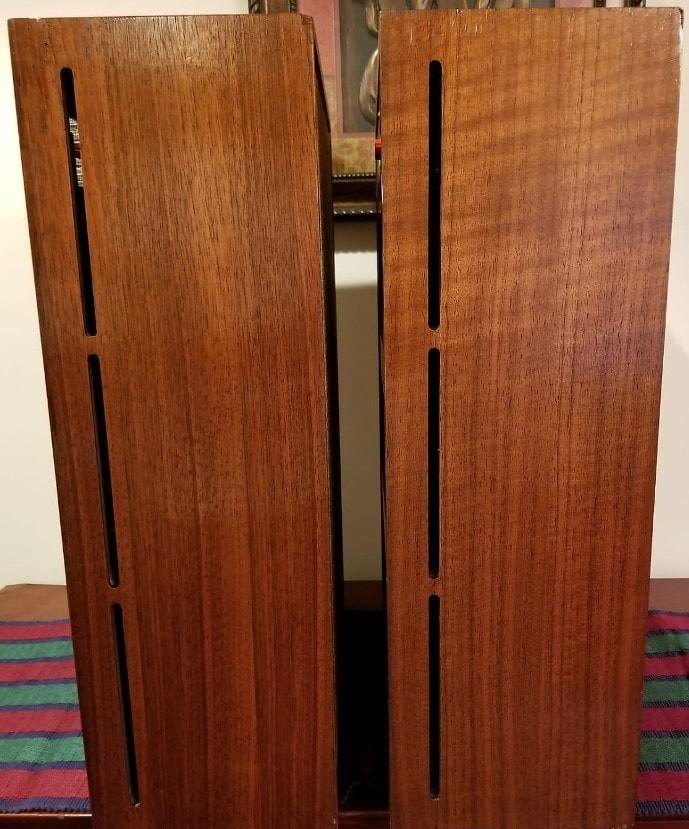

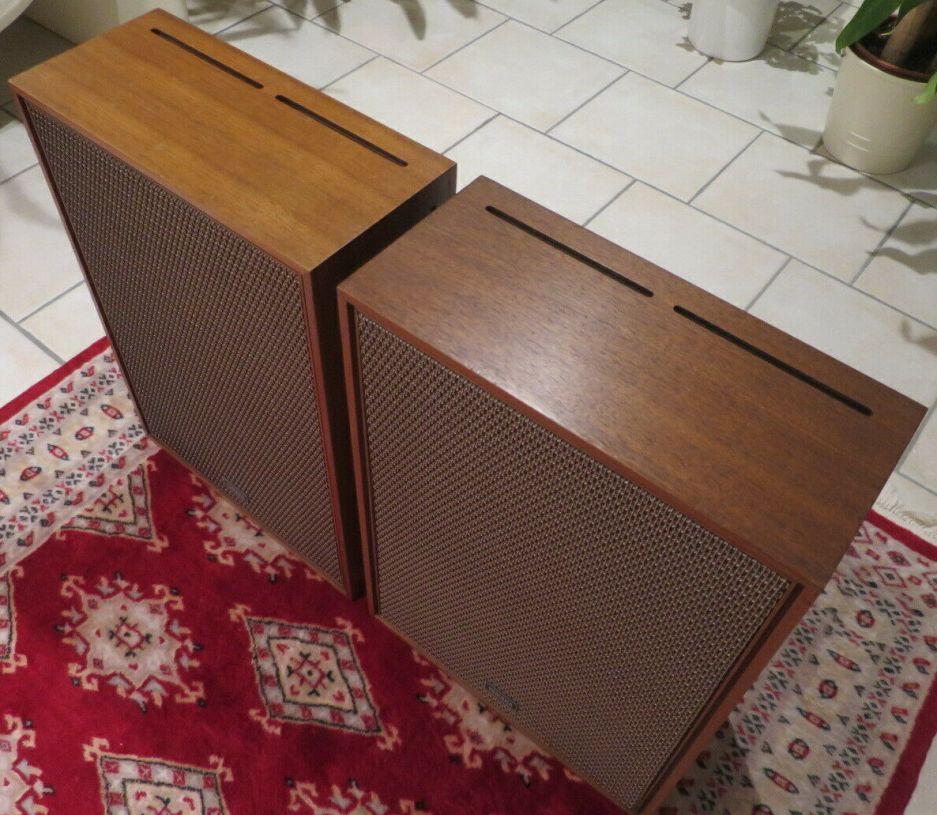

У задней стенке на всех боковых панелях есть отверстия.

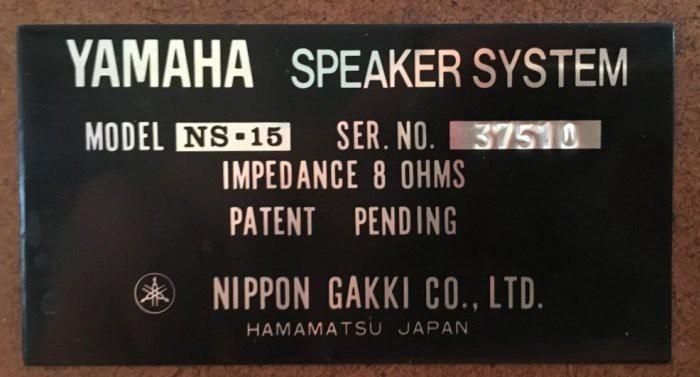

Шильдик на задней панели:

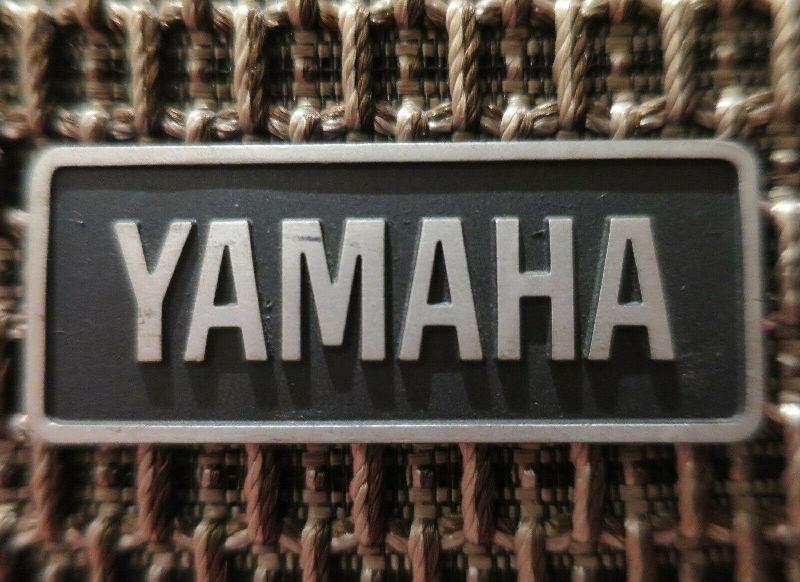

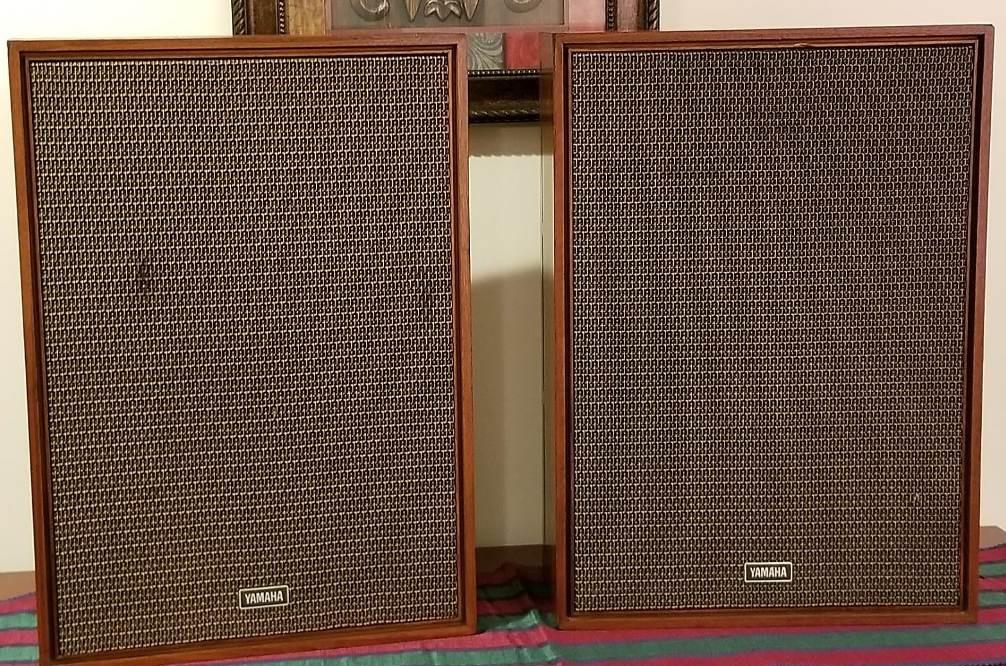

Логотип компании на съемном гриле:

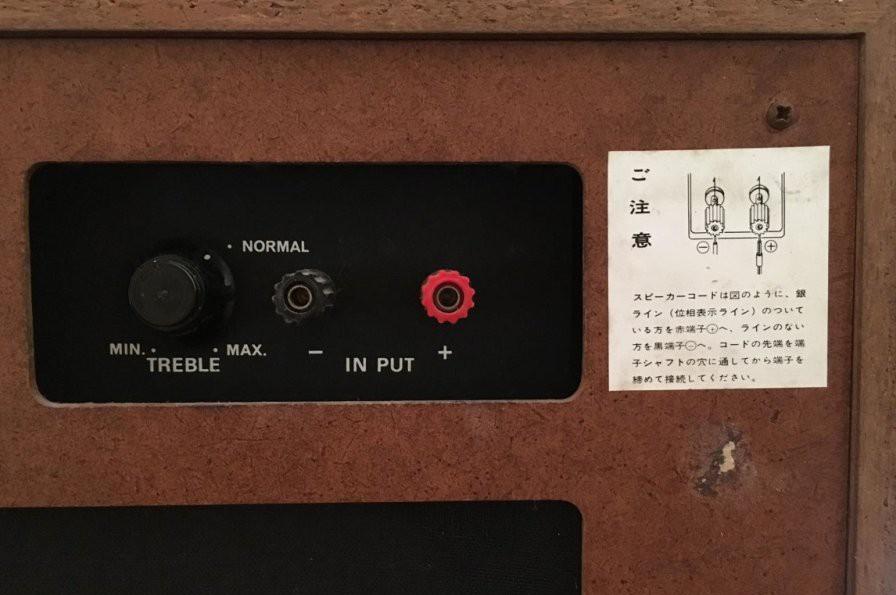

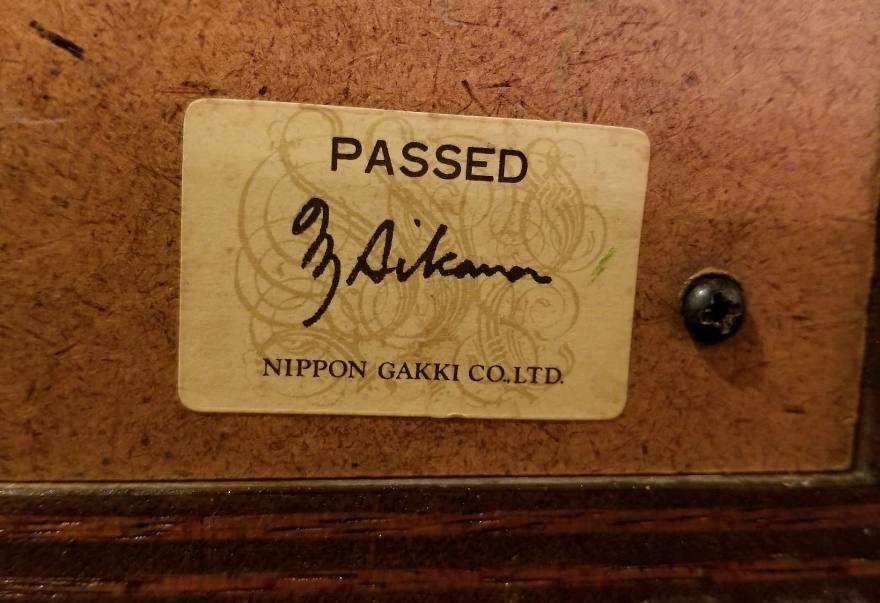

Наклейка на задней стенке:
