В 1974 году компания Yamaha начала выпуск 2-х полосной акустической системы с фазоинвертором. АС разработана как полочная.
Характеристики NS-430:
Диапазон частот: 50 – 20000 Гц
Звуковое давление: 93 дБ/Вт/м
Максимально допустимая мощность: 15 Вт
Установленные динамики:
НЧ: 200 мм, конусный (Yamaha JA-2004)
ВЧ: купольный (Yamaha JA-0551)
Частота раздела кроссовера: 3500 Гц
Внешние размеры (ВхШхГ): 540х343х259 мм
Вес: 10 кг
Обзор YAMAHA NS-430

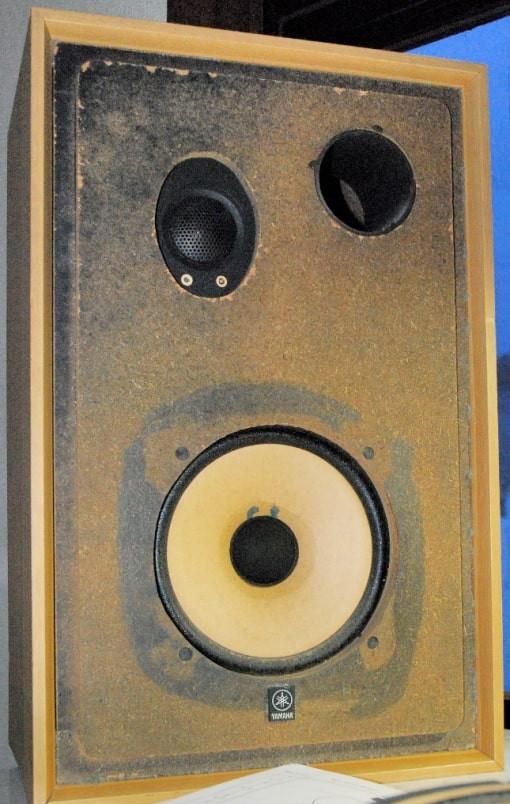

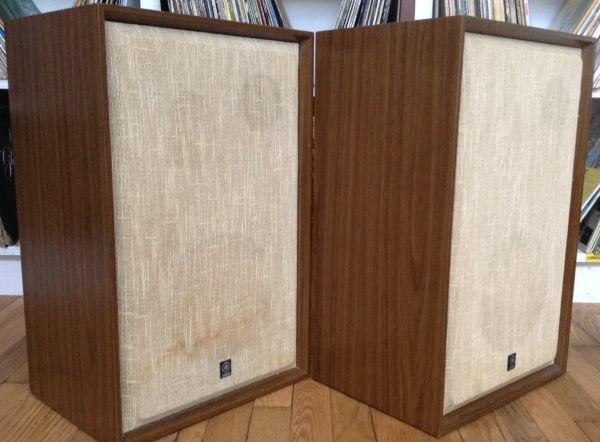

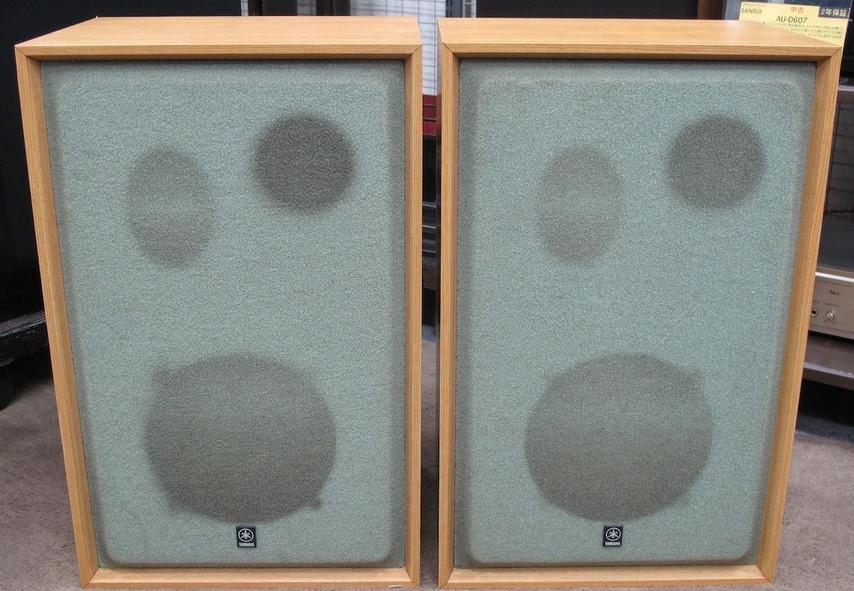

Корпус изготовлен из ДСП и внешне покрыт виниловой пленкой под дерево. Лицевая панель заклеена тканью. Динамики установлены изнутри корпуса. Под ВЧ вырезано овальное отверстие.

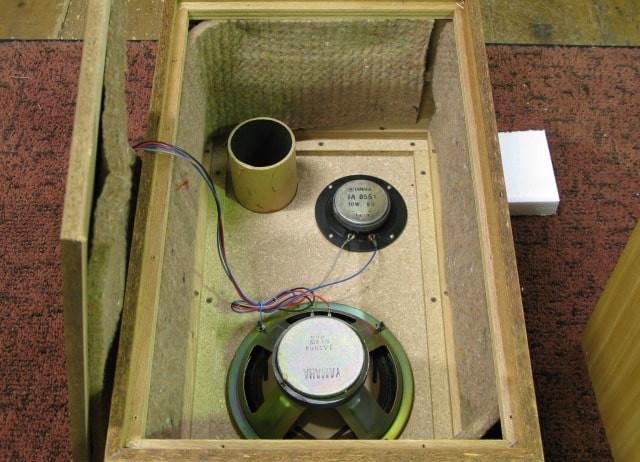

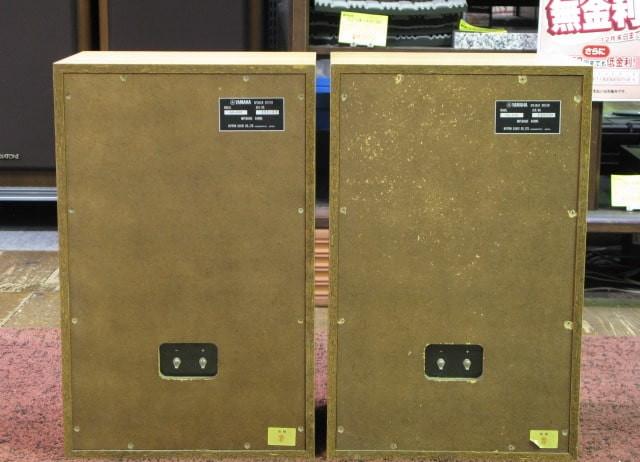

Задняя стенка съемная:

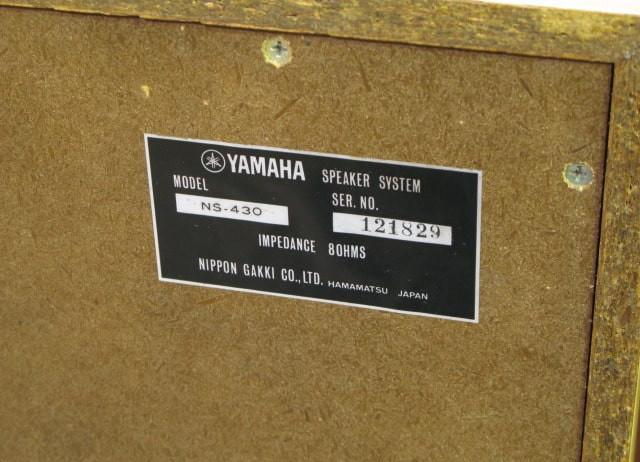

Шильдик на задней стенке:

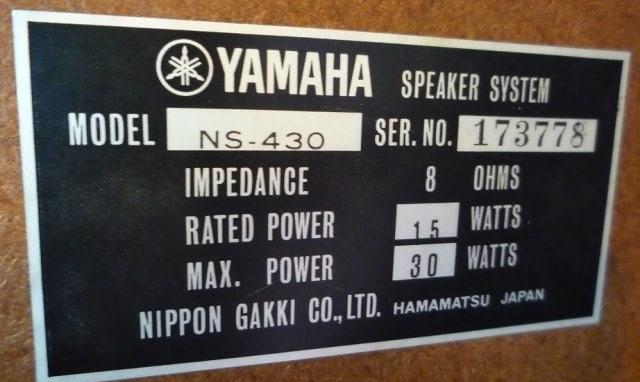

Еще один вариант шильдика, более позднего:

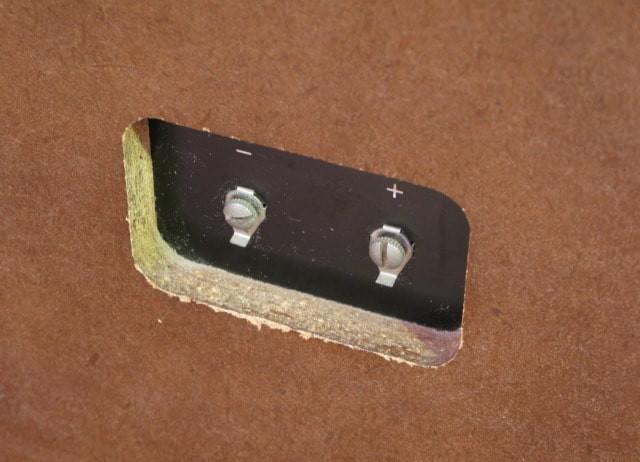

Клеммная колодка:
Фазоинвертор изготовлен из бумаги:
ВЧ динамик JA-0551 имеет твердый купол из ткани со смолой, сформированный при температуре.

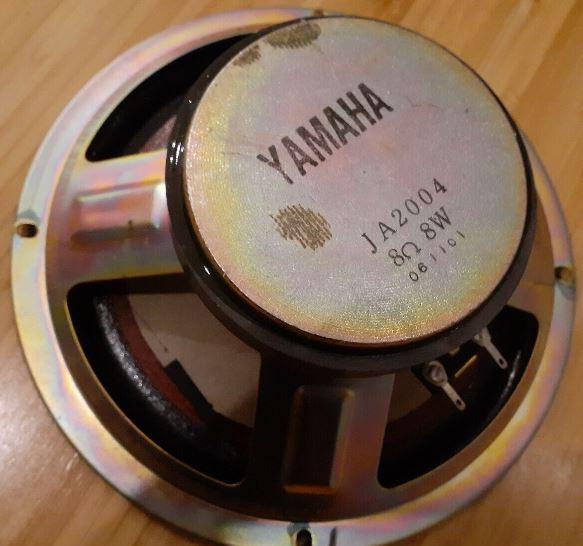

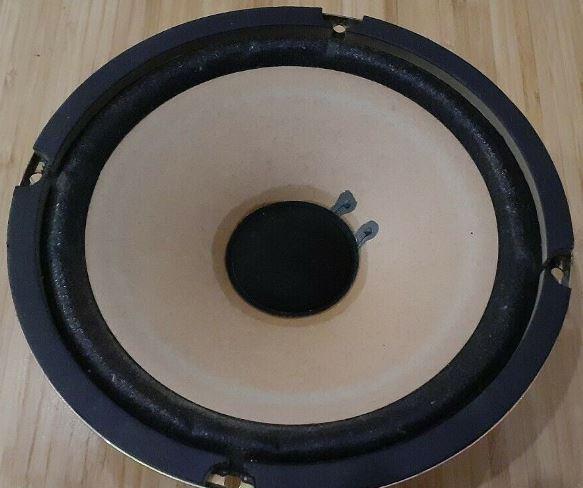

Конусный НЧ динамик JA-2004 диаметром 200 мм. На керне имеется медный колпачок.

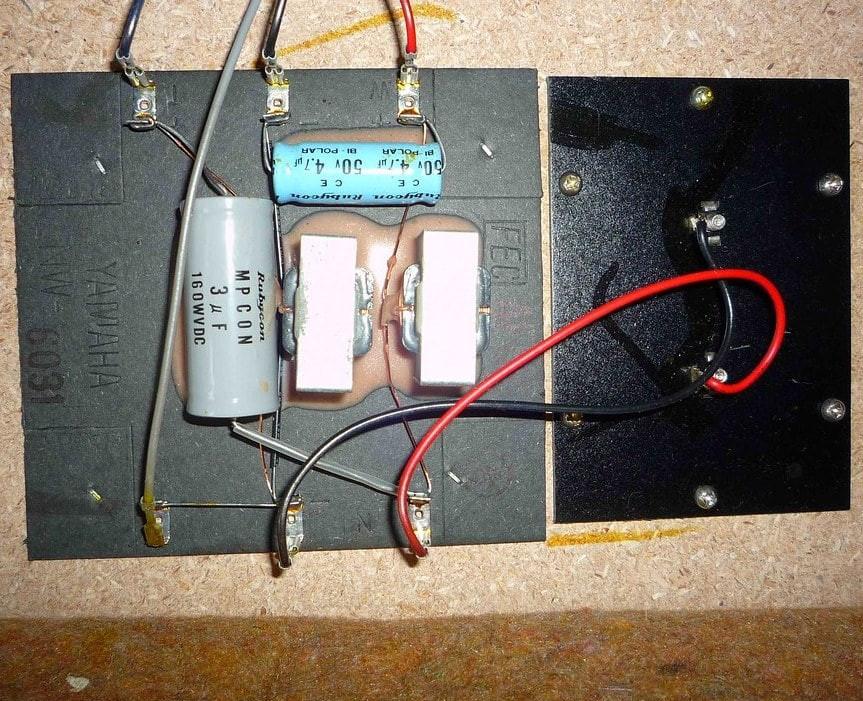

Электрические фильтры:
