2-х полосная акустическая система, разработанная Yamaha на основе фундаментальных исследований динамиков NS, нацеленная на получение звука с богатой музыкальностью и четкой разрешающей способностью. Изготавливалась модель в 1973 году.
Характеристики NS-550:
Диапазон воспроизводимых частот: 60 – 18000Гц
Уровень звукового давления (стандарт JIS): 91 дБ/Вт/м
Максимально допустимая входная мощность: 36 Вт
Сопротивление: 8 Ом
Низкочастотный динамик: JA-3505B
Высокочастотный динамик: JA-0505
Частота раздела кроссовера: 5000 Гц (12 дБ/окт)
Размеры (ВхШхГ): 1021х402х303 мм
Вес: 32,5 кг
Описание Yamaha NS-550

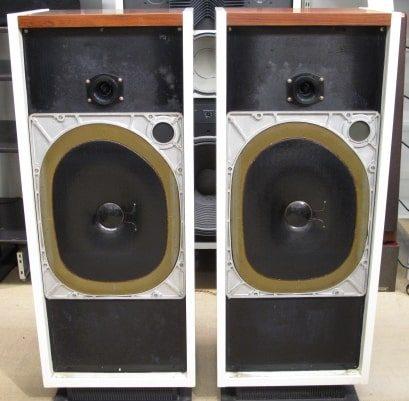

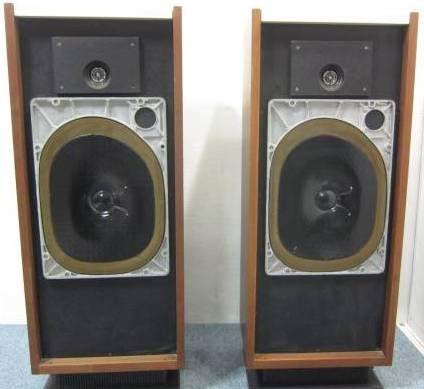

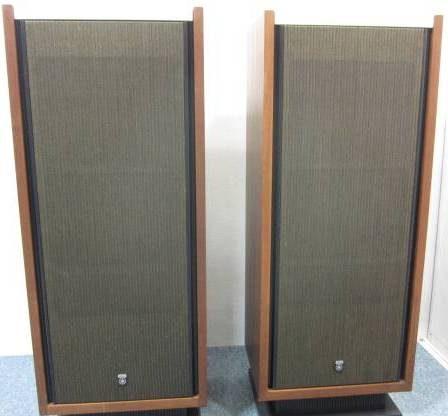

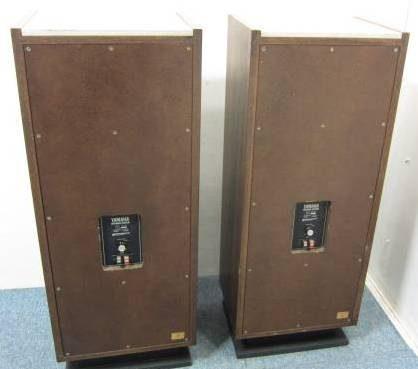

Герметичный корпус для экономии площади выполнен по типу tall-boy, что было редкостью в то время. Ребра боковых панелей покрыты белоснежным полиэстером, а боковые панели фанерованы шпоном американского ореха и покрыты маслом. НЧ динамик закреплен по центру лицевой панели, в его раме может крепится ВЧ динамик, но он установлен над НЧ.

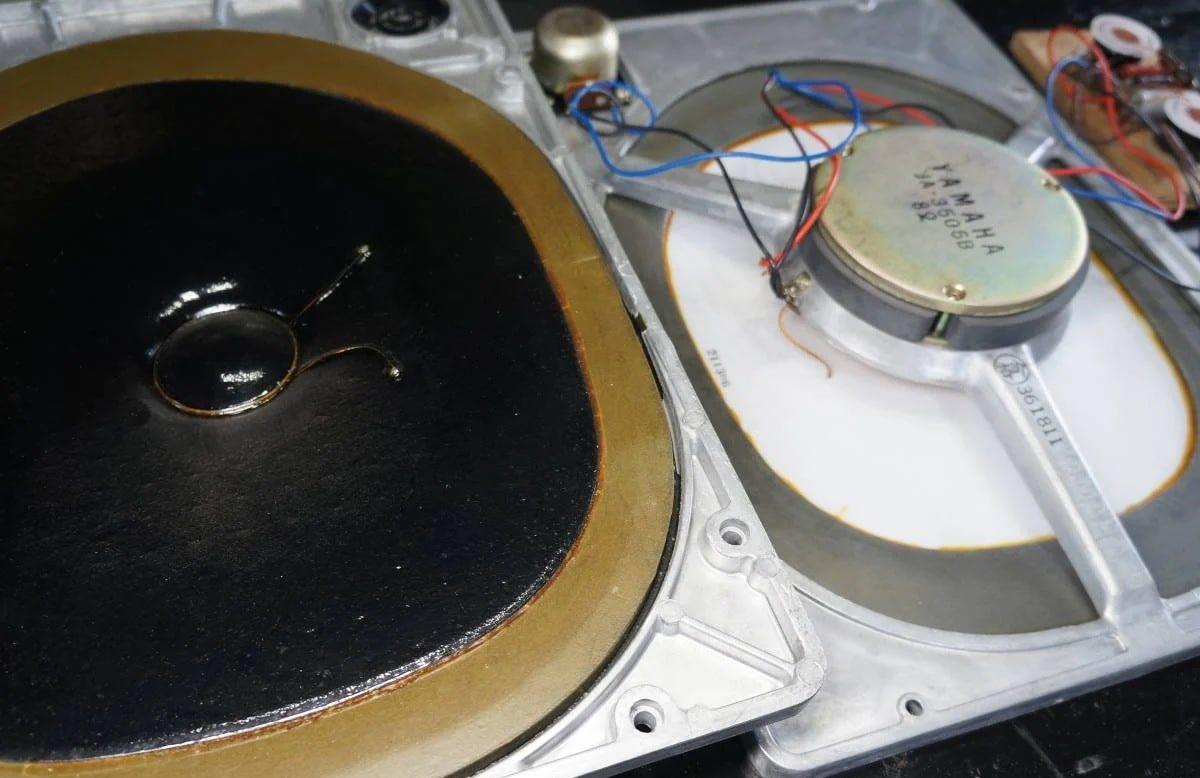

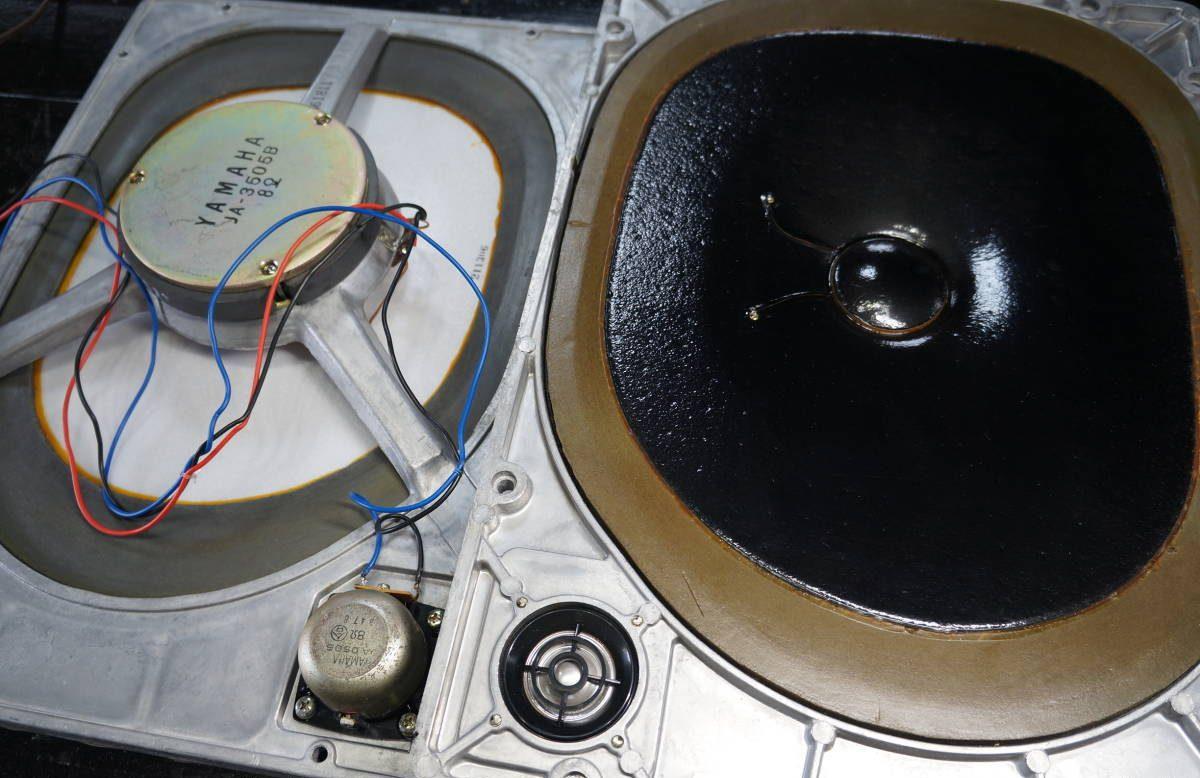

В низкочастотном диапазоне используется модель громкоговорителя JA-3505B. Это НЧ-динамик типа NS, с уникальной запатентованной конструкцией. Звуковая катушка диаметром 52 мм намотана плоским алюминиевым проводом.
Высокочастотный диапазон оснащен твитером JA-0505 с коротким рупором. Мембрана изготовлена из фольги толщиной 30 мкм, а для облегчения подвижной системы излучатель напрямую соединне со звуковой катушкой, которая так же намотана плоским алюминиевым проводом. На керне установлен уретановый демпфирующий элемент для обеспечения превосходных высокочастотных характеристик.
В фильтре катушки индуктивности с сердечником намотаны проводом диаметром 0,8 мм. Конденсаторы применены только полипропиленовые.
