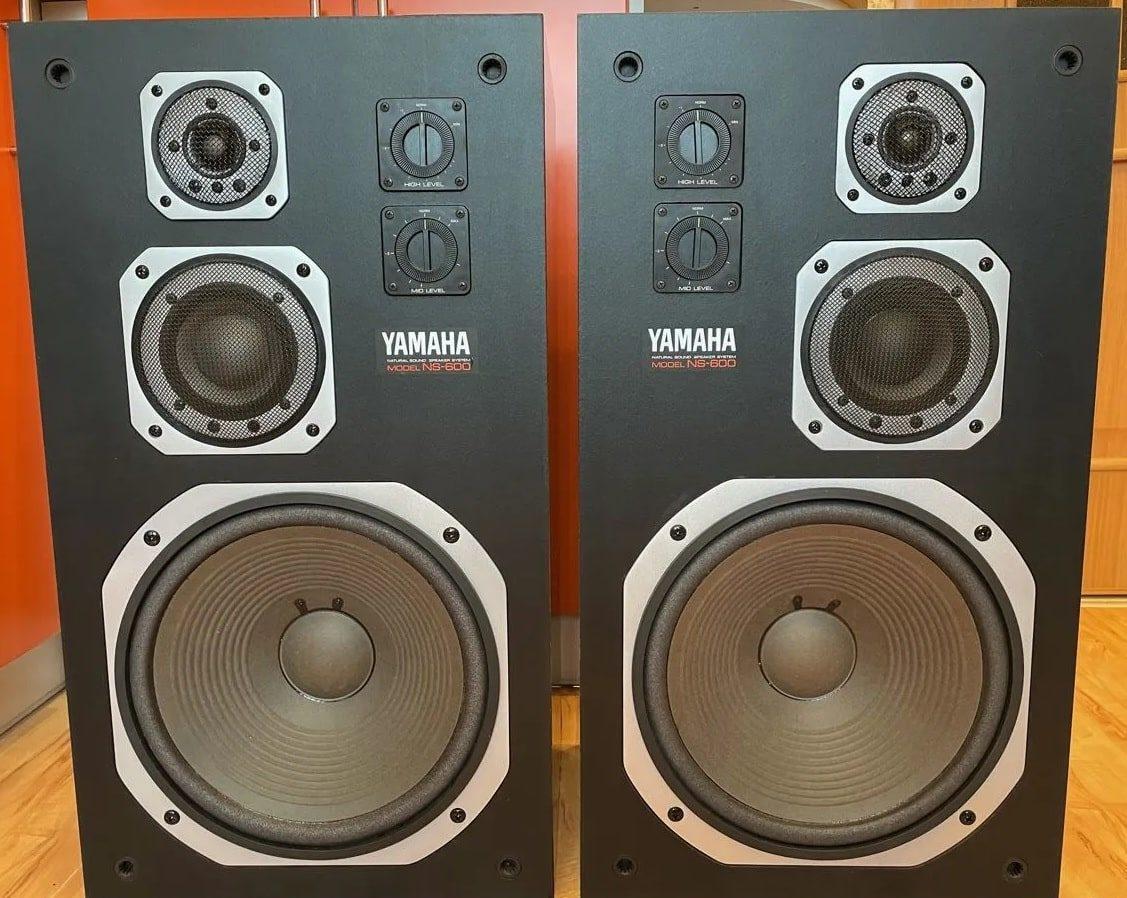

3-х полосная акустическая система закрытого типа от компании Yamaha. Позиционируется как полочная система. Изготавливалась в Японии с 1981 года.
Характеристики NS-600:
Диапазон воспроизводимых частот: 40 – 20000 Гц
Уровень выходного звукового давления 91 дБ/Вт/м

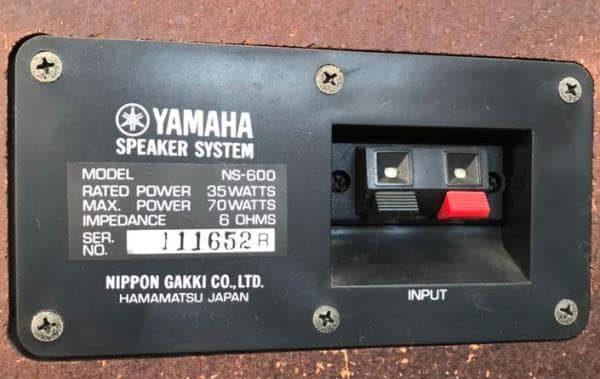

Номинальная входная мощность: 35 Вт
Максимально допустимая входная мощность: 70 Вт
Сопротивление: 6 Ом
Установленные громкоговорители:
НЧ: 300 мм, JA-3102
СЧ: 100 мм, JA-1210
ВЧ: 30 мм JA-0533
Частота раздела фильтра при 12 дБ/окт: 700 Гц и 6000 Гц
Внешние размеры (ВхШхГ): 665х370х322 мм
Вес одной АС: 24 кг
Описание Yamaha NS-600

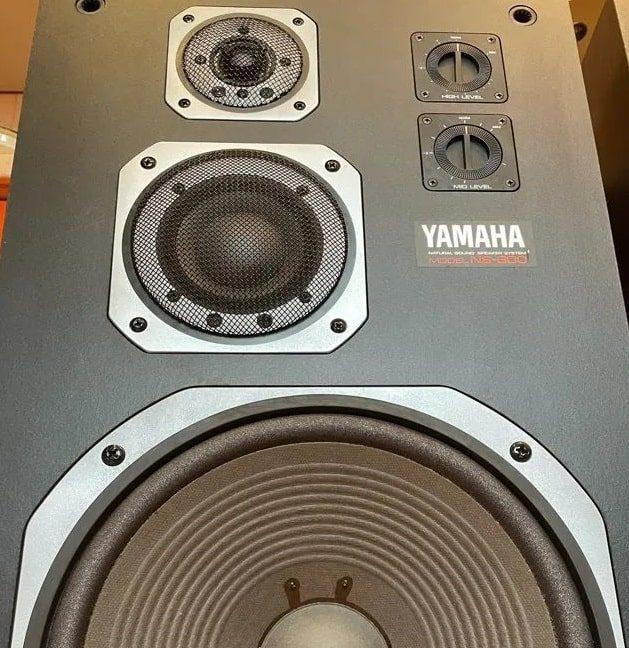

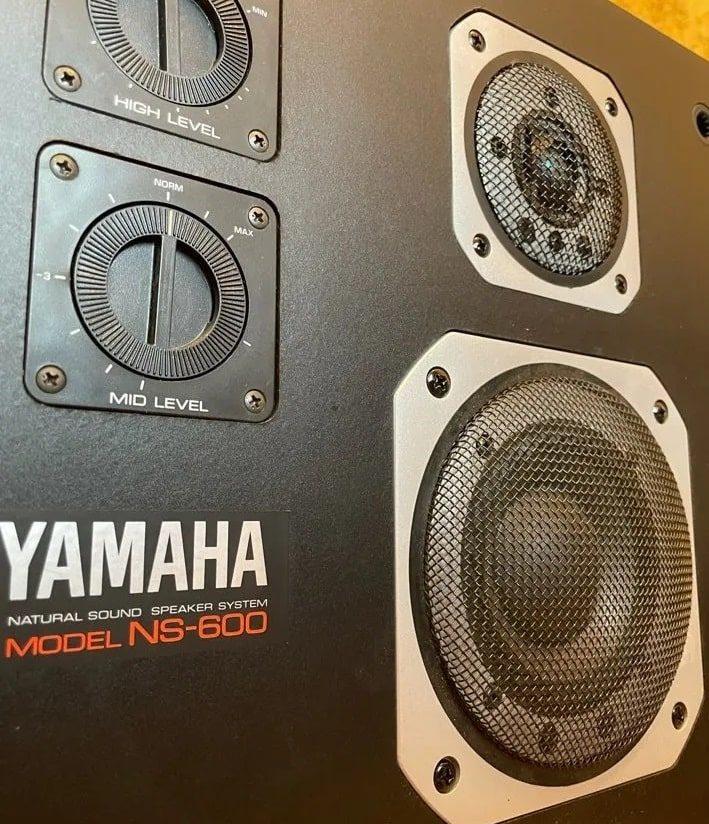

Корпус изготовлен из ДСП, передняя панель толщиной 25 мм, боковые – 18 мм, а задняя – 19 мм. Внешне фанерован шпоном барселонского ореха. Внутренний объем 50 л. Регуляторы средних и высоких частот находятся сбоку от СЧ и ВЧ динамиков. Ниже крепится НЧ динамик.

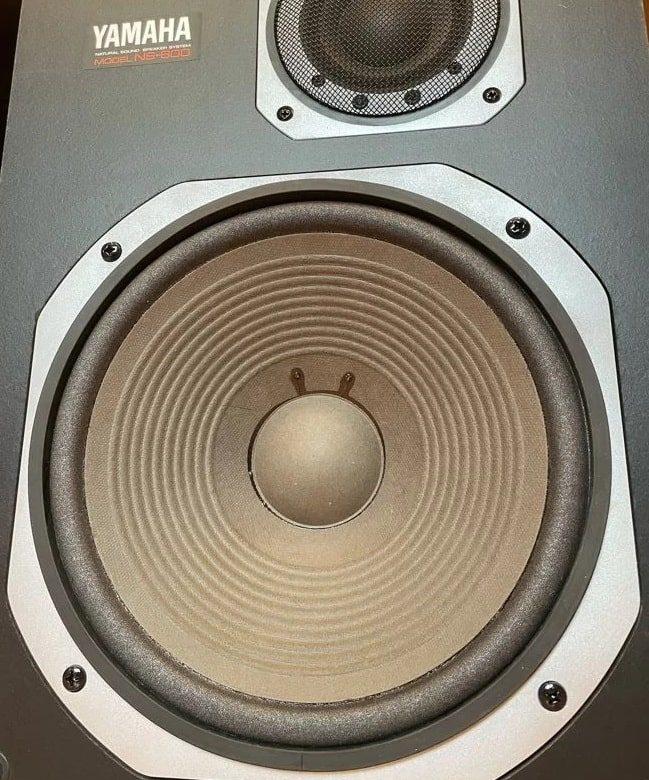

Низкочастотная секция оснащена 300-мм НЧ-динамиком с диффузором из ели, разработанным для серии NS-690. Подвес изготовлен из полиуретана. Звуковая катушка намотана плоским проводом с двух сторон на медном каркасе. Магнит ферритовый, размером 120х60х20 мм. На керне присутствует медный колпачок.
Средний диапазон оснащен 100-мм полукупольным излучателем с диафрагмой из карбида титана (TiC).TiC известен как сверхпрочный жаростойкий материал. Формируется с высокой точностью методом химического осаждения из паровой фазы (CVD).
Высокочастотный диапазон обеспечивается 30-мм купольным твитером с бериллиевой диафрагмой. Звуковая катушка намотана алюминиевым плоским проводом. Подвес тангенциальный из специального волокна с двойным покрытием вязкоупругой и термореактивной смолой.
Рама каждого динамика изготовлена из литого под давлением алюминия.
Внутренняя проводка выполнена проводом из бескислородной меди с низким сопротивлением по постоянному току. Катушки индуктивности в фильтре намотаны на сердечниках из листовой кремниевой стали, а сами катушки устанавливаются под прямым углом друг к другу для предотвращения помех. Конденсаторы полипропиленовые.
