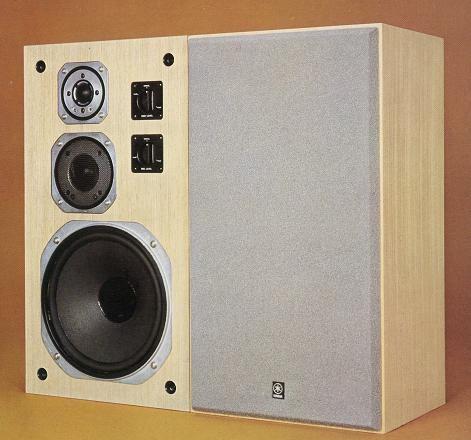

NS-690 – это 3-х полосная полочная акустическая система была выпущена в 1973 году, как модель Hi-Fi в серии Yamaha NS-600.
Характеристики NS-670:
Диапазон воспроизводимых частот: 40 – 20000 Гц
Чувствительность: 88 дБ/Вт/м
Сопротивление: 8 Ом
Максимальная мощность: 50 Вт
Используемые громкоговорители:
НЧ: 250 мм, конусный диффузор, JA-2501A
СЧ: 60 мм, купольный излучатель, JA-0601
ВЧ: 30 мм, купольного типа, JA-0509
Частоты раздела фильтра при 12 дБ/окт: 800 Гц и 6000 Гц
Внешние размеры (ВхШхГ): 577х320х272 мм
Масса одной АС: 19 кг

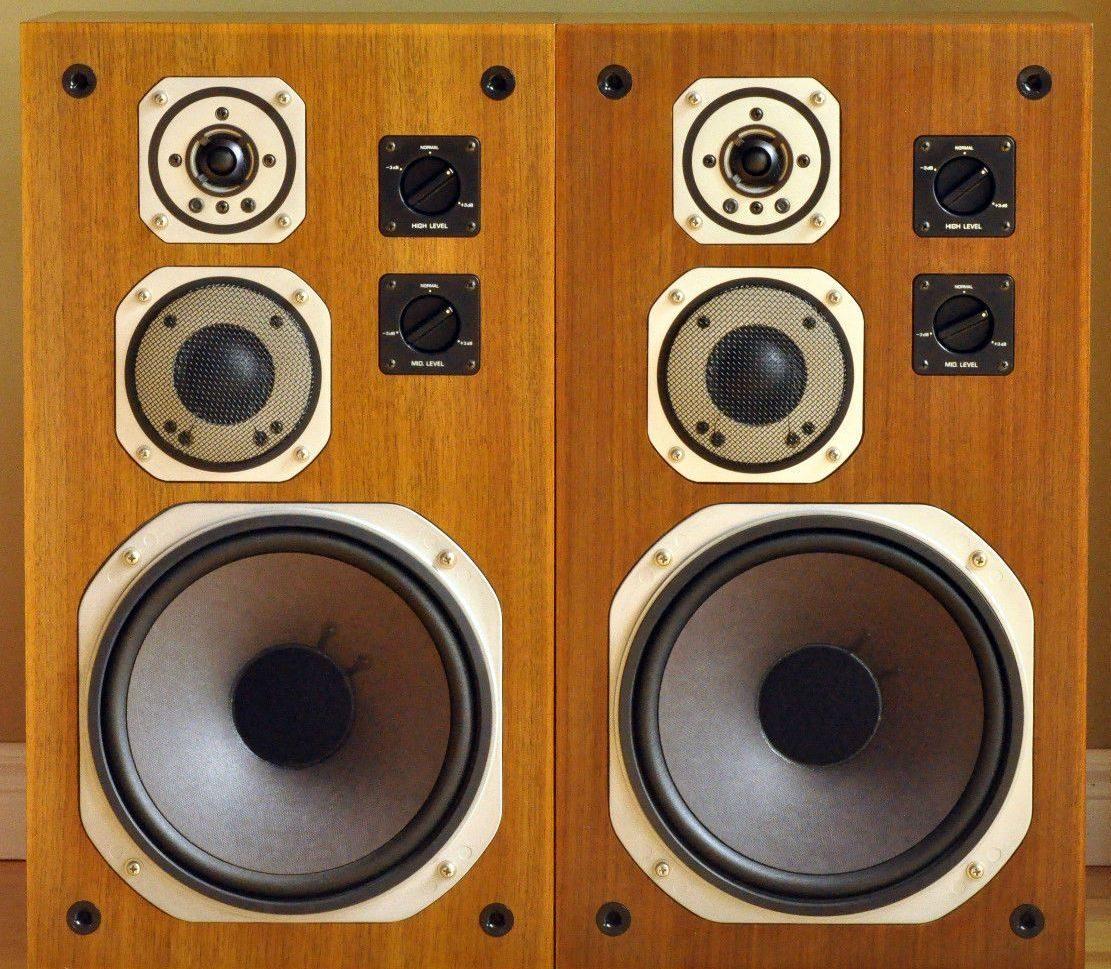

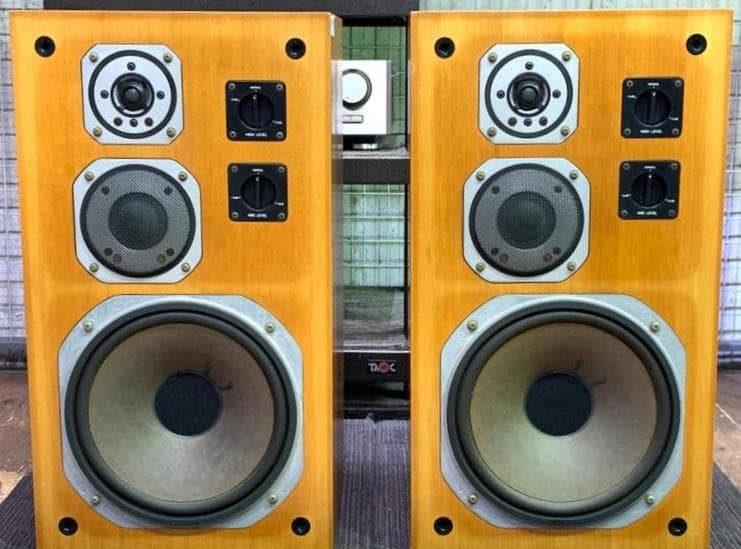

Описание Yamaha NS-670

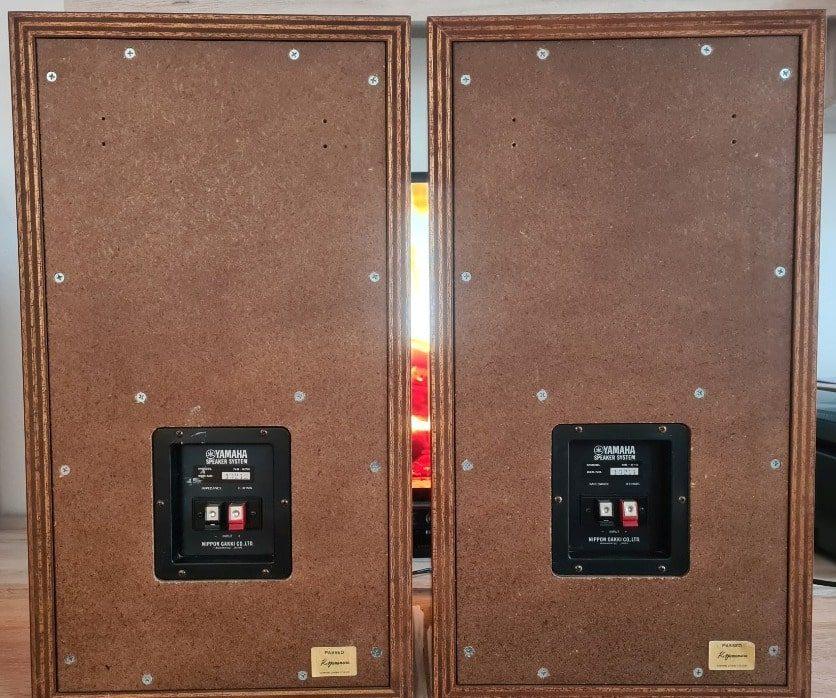

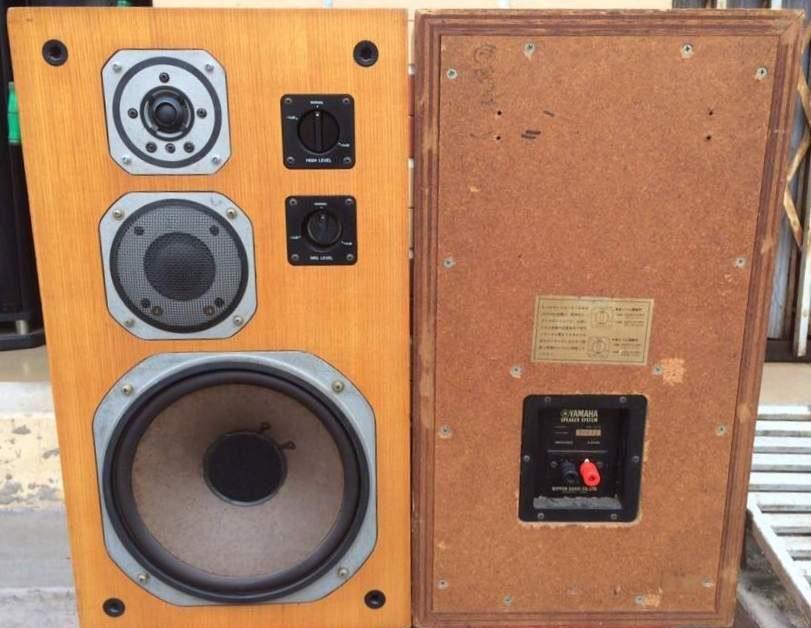

Корпус закрытого типа. Для передней панели используется специальная фанера толщиной 25 мм, для задней – ДСП толщиной 25 мм. Кроме того, боковые и верхние панели изготовлены из фанеры толщиной 20 мм. Внутри корпус усилен рапорками – фанерой толщиной 25 мм. Отделка – касторовое покрытие с открытыми порами, подчеркивающее текстуру древесины. Каждый динамик имеет алюминиевую литую раму.
СЧ динамик имеет мягкий купол из ткани с двойным покрытием из термореактивной смолы и вязкоупругой смолы на основе каучука, которая термоформуется вместе с тангенциальным краем. Материал обладает умеренными внутренними потерями, а наличие задней полости обеспечивает низкий резонанс, что позволяет получить ровные АЧХ и импеданс. Характеристика направленности до 60° практически не отличается от характеристики направленности 0° по оси, что является отличным показателем.

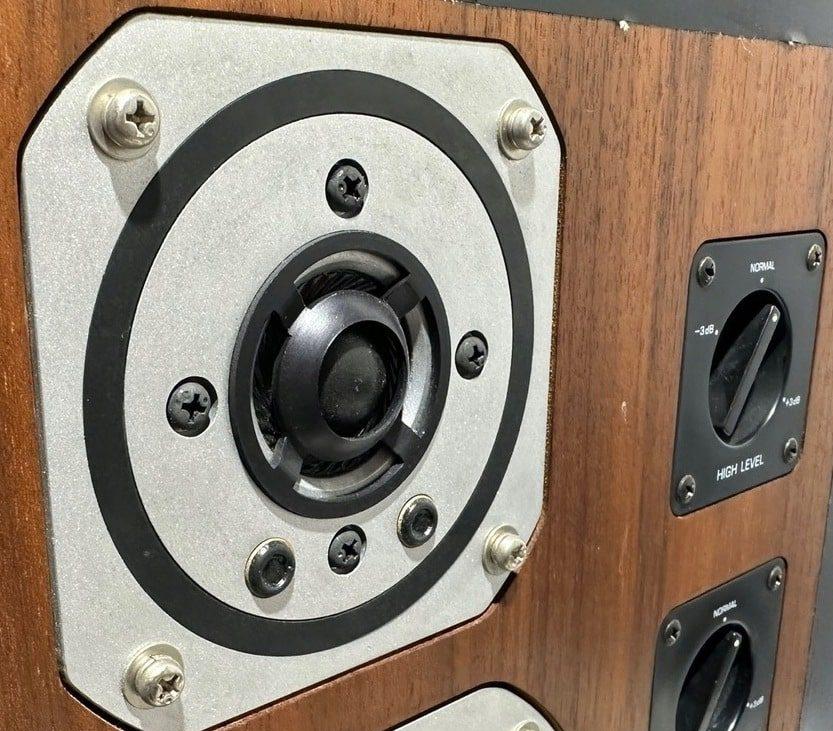

ВЧ динамик имеет так же мягкий купол и выполнен по такой же технологии что и СЧ. звуковая катушка намотана с двух сторон плоским алюминиевым проводом. Магнитная цепь использует ферритовые магниты с плотностью потока 15500 гаусс. Для улучшения направленности и защиты мембраны предусмотрен акустический диффузор.

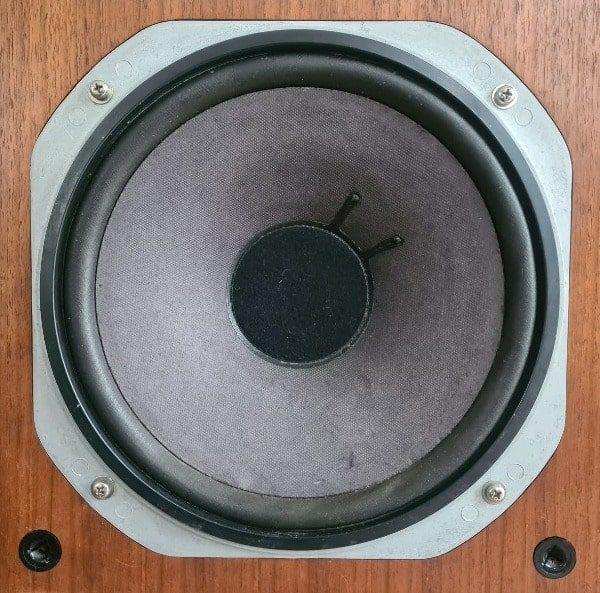

Диффузор НЧ динамика малой толщины, обеспечивающий плавное соединение со среднечастотным диапазоном. Звуковая катушка диаметром 66 мм намотана плоским медным проводом.

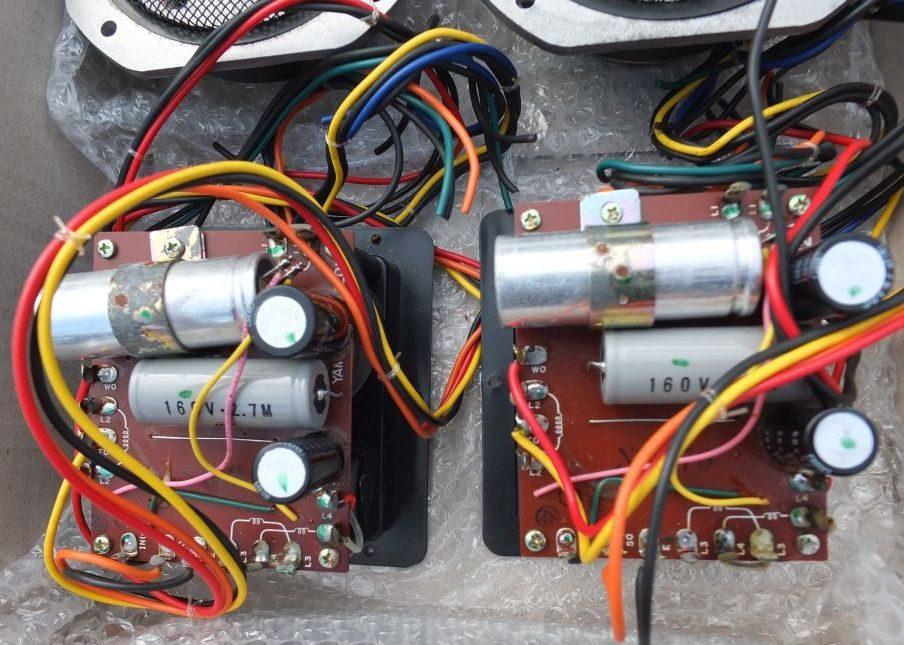

Фильтр настроена на частоты раздела 800 и 6000 Гц. LC-контур НЧ-динамика составляет 4,5 мГн и 47 мкФ. В катушках используются ферритовые сердечники для снижения сопротивления постоянному току и предотвращения потерь мощности. Катушки расположены так, что каждая образует прямой угол для подавления изменений характеристик, вызванных индукцией. В качестве конденсаторов также используются МП-конденсаторы.
