Изготовитель: Япония, выпуск 1987 года.
Характеристики:
3-х полосная АС закрытого типа
Диапазон частот: 35 – 20000 Гц
Чувствительность: 90 дБ/Вт/м
Номинальная мощность: 125 Вт
Музыкальная мощность: 250 Вт
Сопротивление: 6 Ом
Используемые динамики:
НЧ: 330 мм, конусный
СЧ: 88 мм, купольный
ВЧ: 30 мм, купольный
Частота раздела фильтра: 500 Гц и 5000 Гц (12 дБ/окт)
Внешние размеры (ВхШхГ): 752х450х410 мм
Вес: 54 кг
Описание:

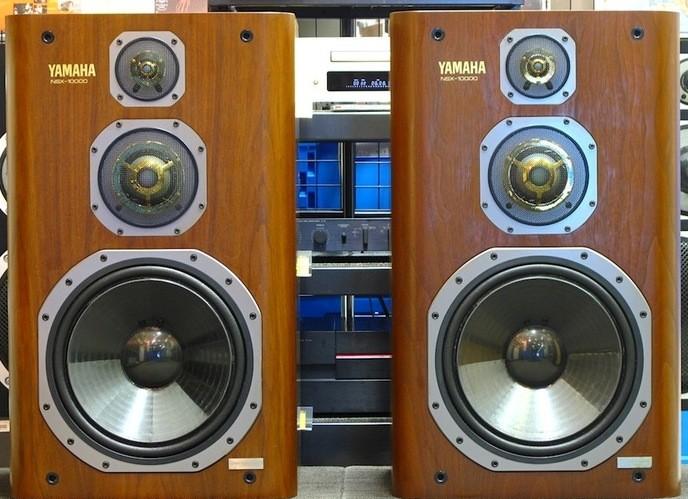

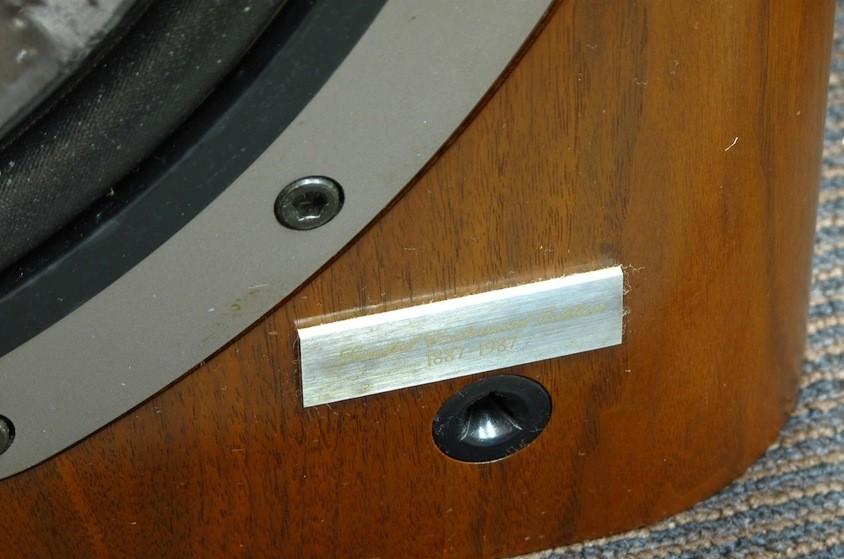

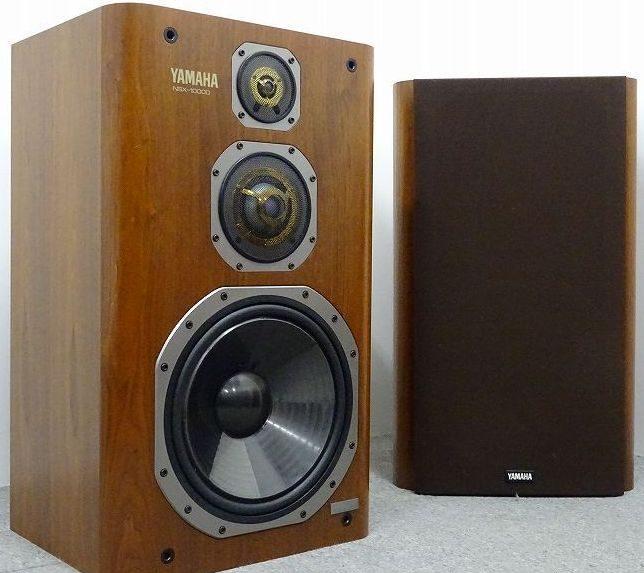

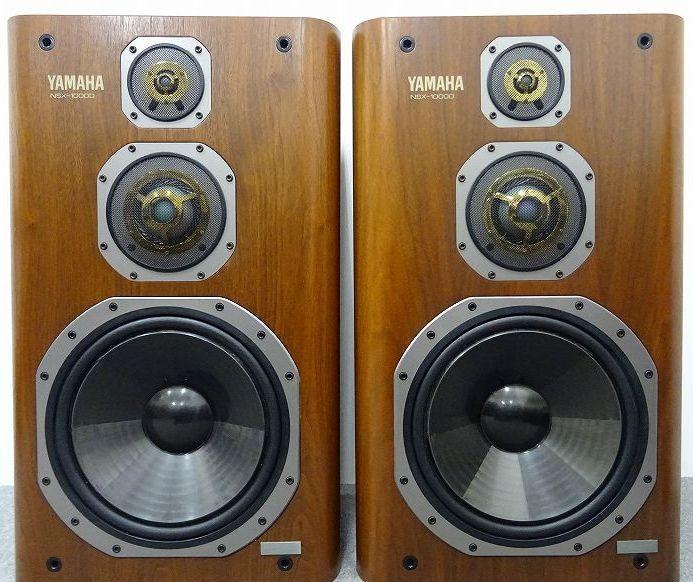

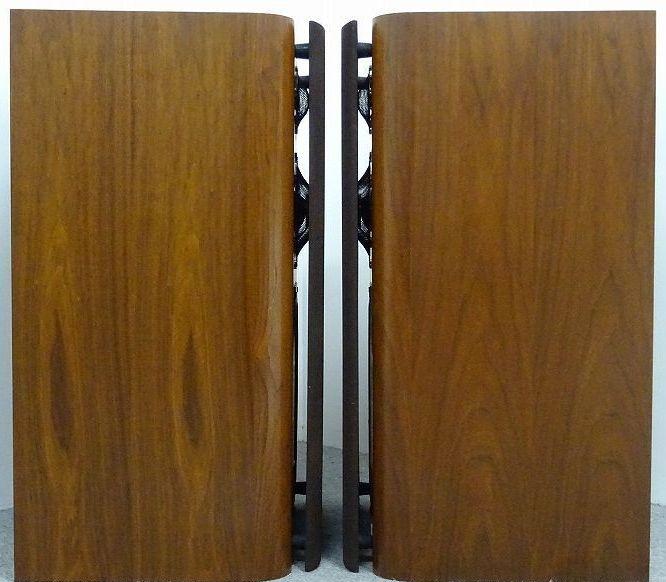

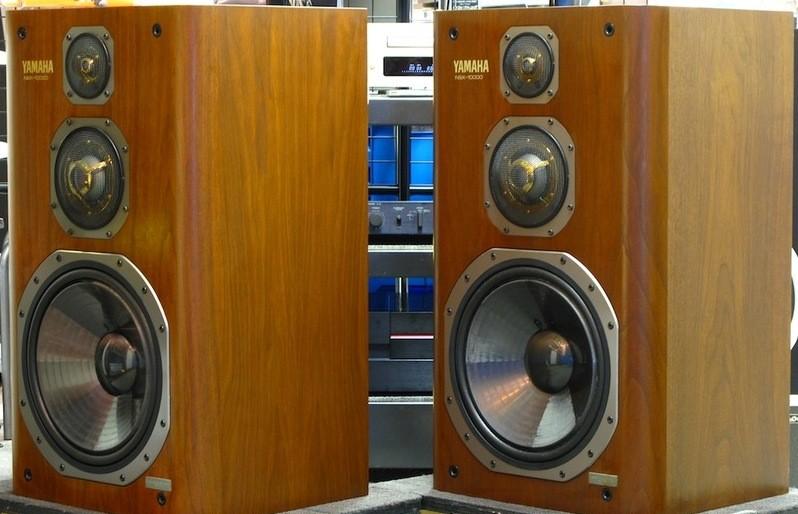

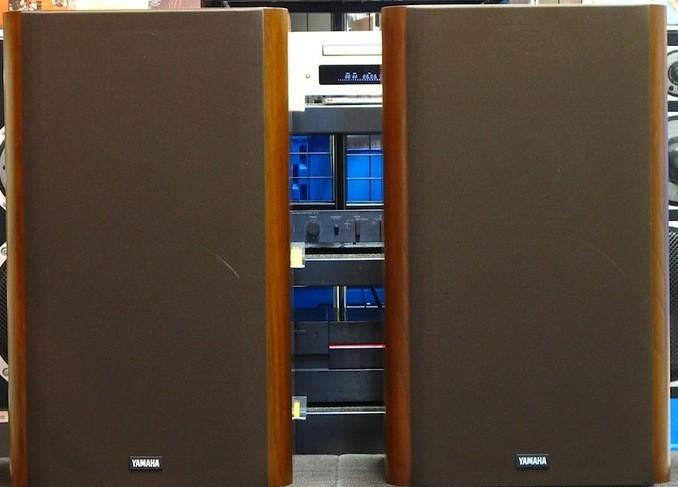

Акустическая система YAMAHA NSX-10000 выпущена в честь 100-летия основания компании. Корпус изготовлен из фанеры, внешне фанерованом натуральным шпоном американского ореха. Скругленные вертикальные ребра так же сделаны и фанеры, изнутри укреплены дополнительными ребрами жесткости. Лицевая панель закрывается грилем.

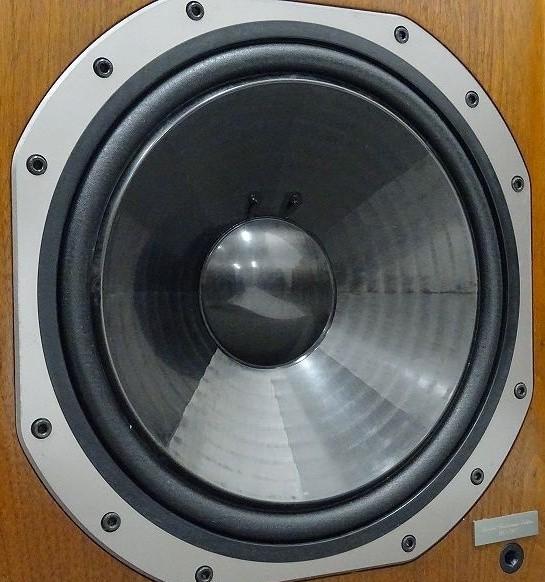

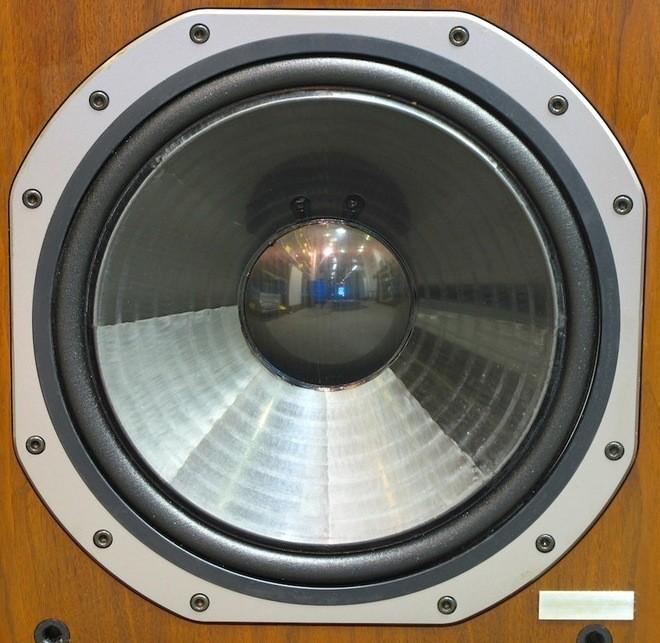

НЧ динамик диаметром 330 мм конусного типа с диффузором из углеродного волокна. Диффузор разделен на 8 равных частей из которого формируется форма конуса. Звуковая катушка намотана медной жилой с наклонной намоткой. Рама была разработана с использованием компьютерного моделированияа. Литая под давлением алюминиевая рама имеет толщину 12 мм на верхнем фланце. Ребра рамы были улучшены с V-образных до U-образных. Чтобы подавить ненужную вибрацию, рама и нижний фланец соединены четырьмя винтами диаметром 10 мм.
Купольный излучатели СЧ и ВЧ динамиков изготовлены из бериллия GC (это кристаллическая структура бериллия. Звуковые катушки так же выполнены из бериллия. В СЧ динамике катушка намотана медной жилой и в ВЧ – алюминиевой с медным покрытием. Купола после изготовления полируются и покрываются прозрачным лаком для сохранения блеска.

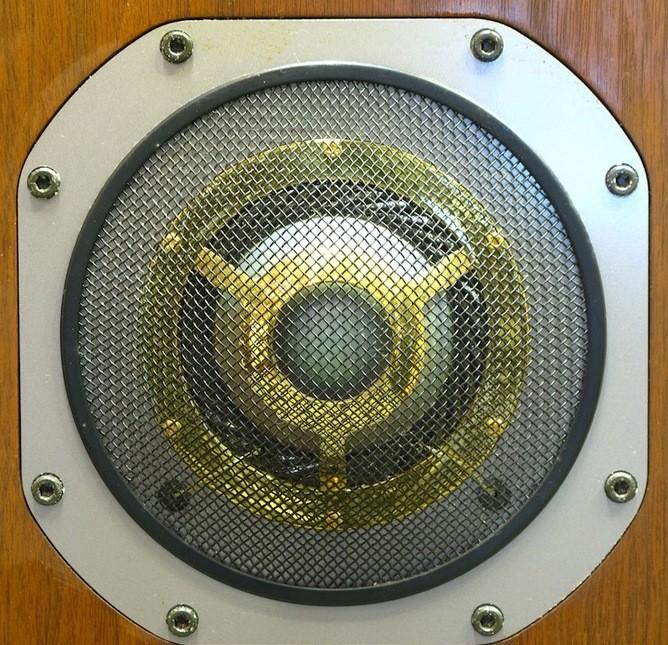

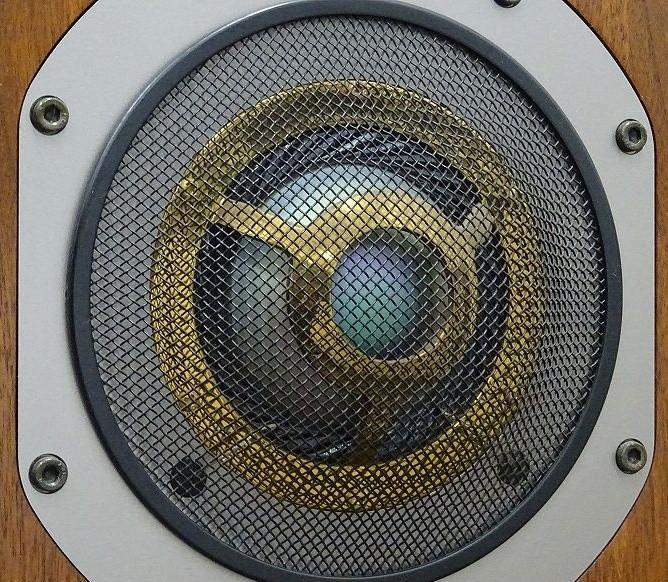

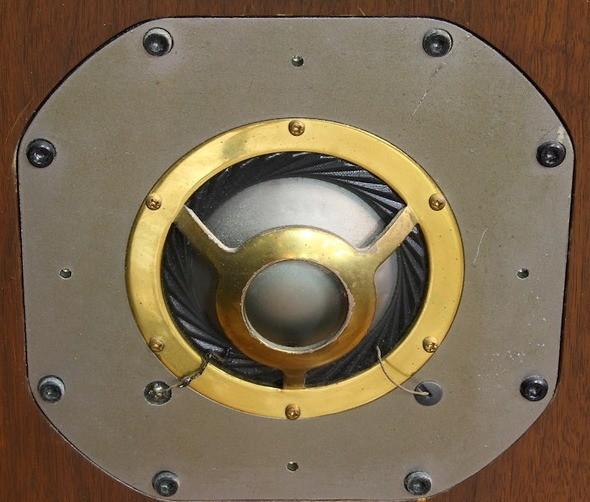

СЧ динамик:

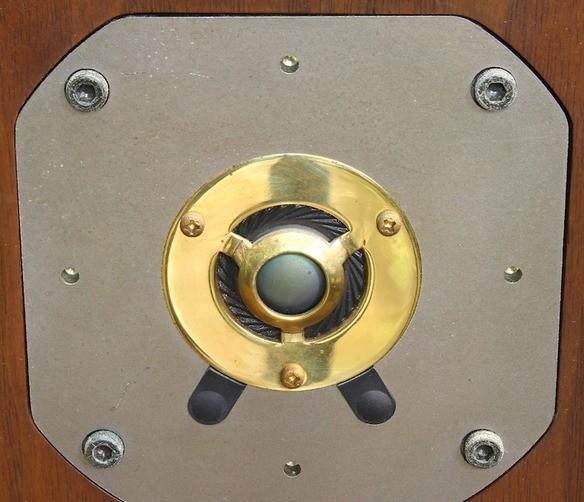

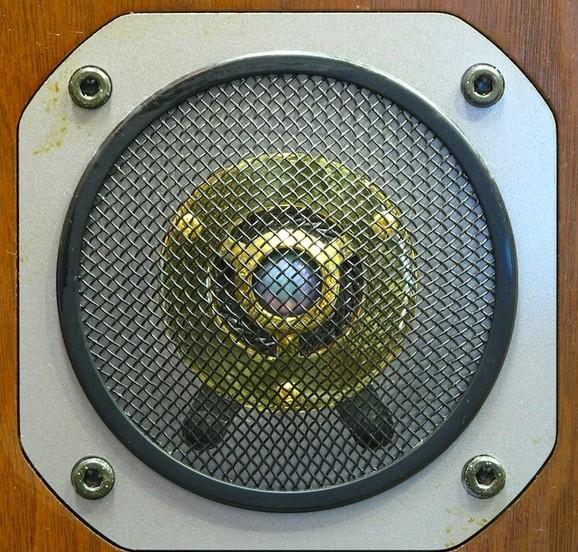

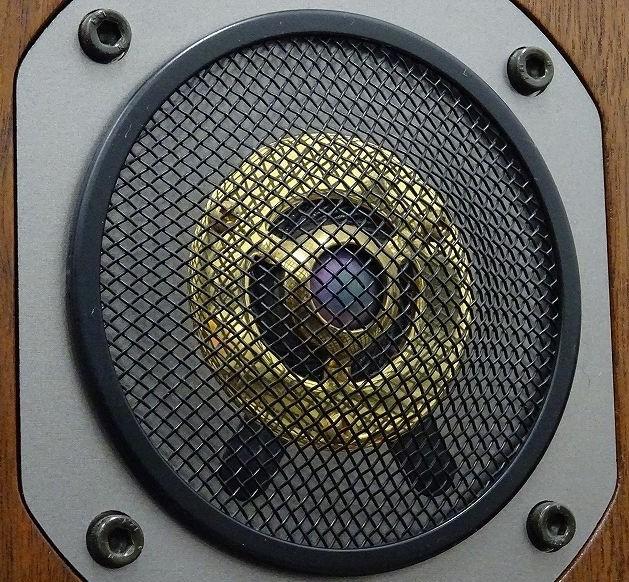

ВЧ динамик:

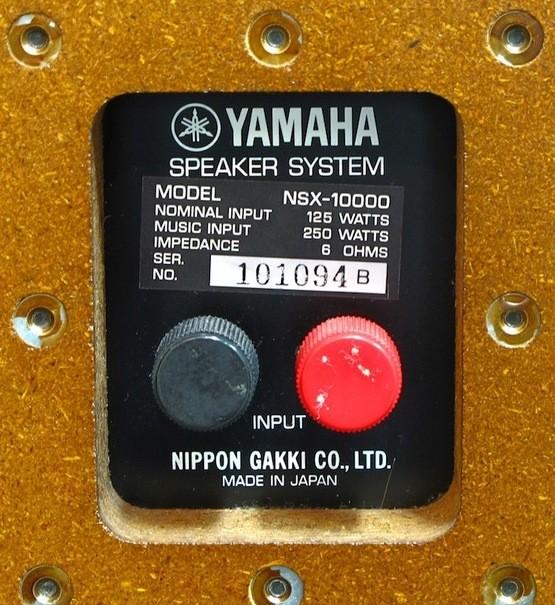

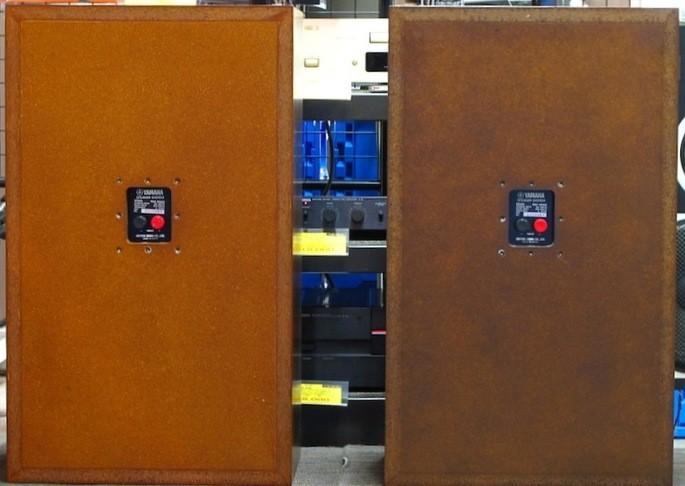

Внутри все соединения выполнены плазменной сваркой для надежного контакта и соединения различным металлов друг с другом. На задней стенке установлены клеммы:
