Замена ВЧ-конденсатора в колонках Sven BF-31: улучшение звучания

Акустические системы часто используются в качестве бюджетных колонок для ПК, однако их звучание имеет существенный недостаток — выраженный провал на высоких частотах, что делает звук глухим и лишенным детальности. Эта проблема обусловлена конструктивными особенностями кроссовера, что наглядно демонстрирует измеренная амплитудно-частотная характеристика:

Как видно из графика, именно этот провал отвечает за потерю «воздуха» и резкости звука. Для устранения дефекта требуется доработка кроссовера. Если вы ищете способы улучшить звук, обратите внимание на опыт реставрации 25 АС-027 «Афмитон», где также применялись методы улучшения фильтрации.

Необходимые компоненты для доработки

Суть доработки заключается в замене родного электролитического конденсатора в цепи ВЧ-динамика на качественный пленочный. В штатном варианте установлен электролит емкостью 3,3 мкФ/50 В, который обладает высокими потерями на ВЧ. В качестве замены был выбран пленочный конденсатор К73-11 емкостью 3,9 мкФ/160 В. Хотя идеальным значением считалось бы 3,3 мкФ, использование 3,9 мкФ позволяет немного сместить частоту раздела ниже, что дает более плавный и теплый звук без резких скачков.

Процесс замены конденсатора

Для доступа к фильтру необходимо аккуратно разобрать корпус колонки. Начните с демонтажа ВЧ-динамика:

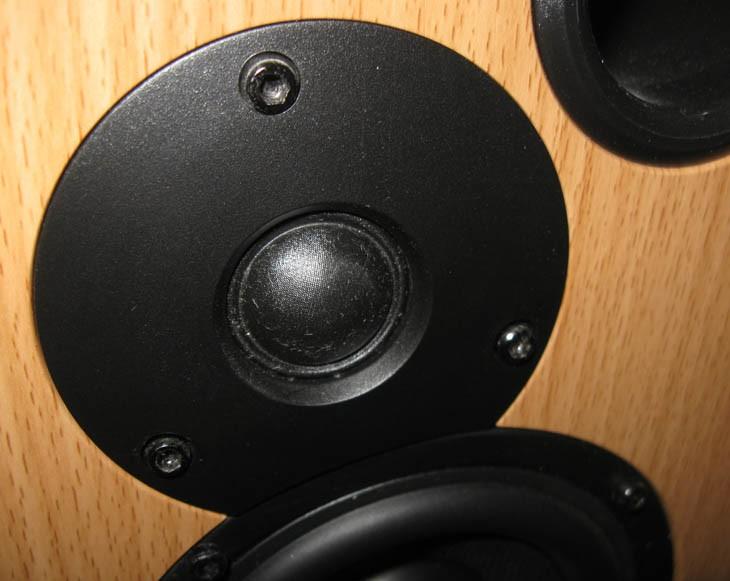

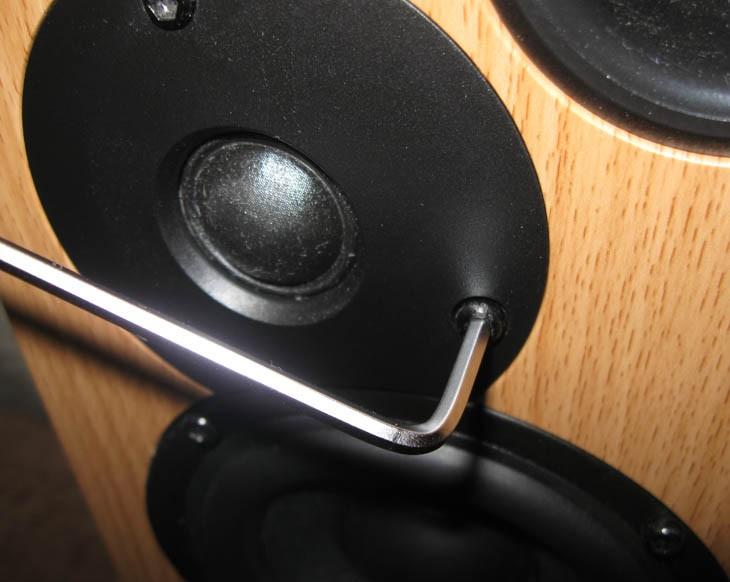

Открутите 3 винта крепления, используя шестигранник:

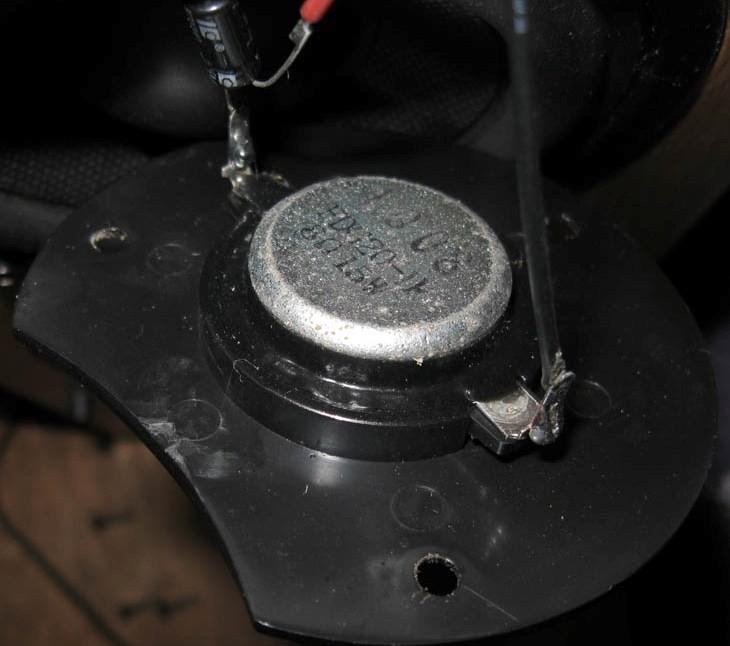

Извлеките ВЧ-динамик. Обратите внимание, что под фланцем отсутствуют демпфирующие прокладки, но для данной процедуры это не критично:

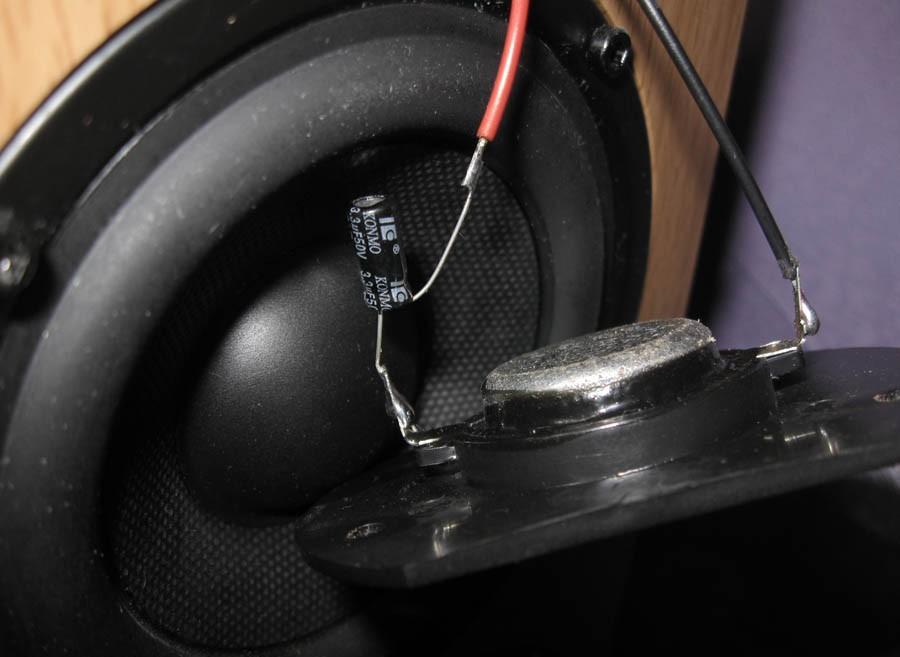

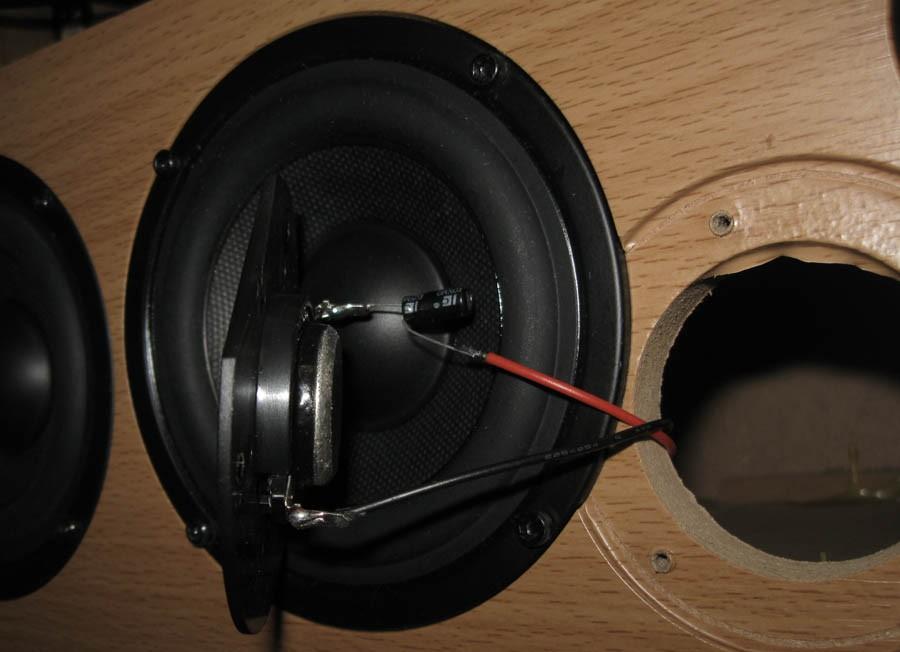

Перед вами предстает весь кроссовер (фильтр) данной АС. Конструкция предельно проста и состоит всего из одного конденсатора:

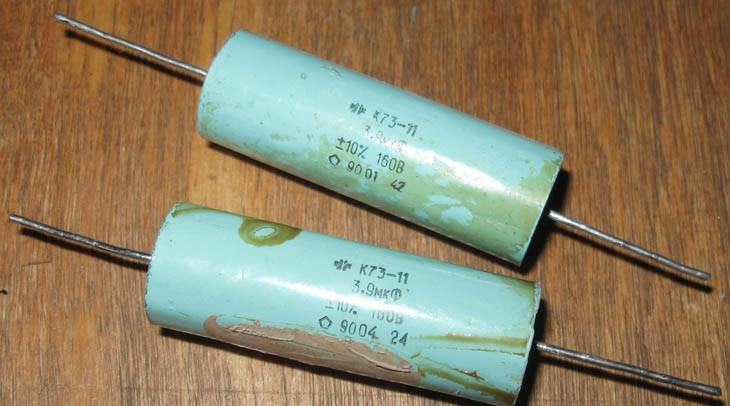

Для замены используются пленочные конденсаторы серии К73-11, которые известны своим «теплым» и насыщенным звучанием:

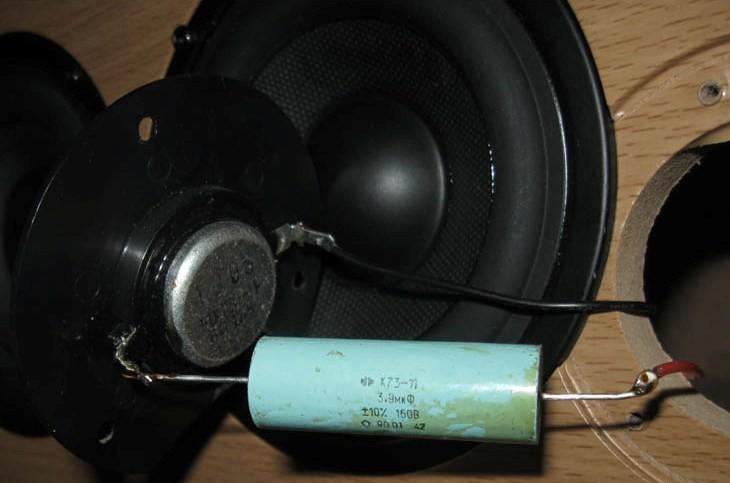

Ключевой момент — качественная пайка. Конденсатор необходимо именно запаять, а не просто приклеить или соединить скруткой. Хороший контакт паяльником критически важен для передачи сигнала:

После завершения работ установите динамики на место и соберите корпус. Для сравнения, более глубокая доработка акустики описана в статье про активный сабвуфер «Magnetar».

Результат доработки

Что изменилось в звучании? К сожалению, на момент написания статьи график АЧХ после доработки отсутствует, хотя при таком вмешательстве он обязателен для объективной оценки. Однако субъективные изменения слышны сразу: высоких частот стало заметно больше, они стали более резкими и четкими. Тем не менее, полной «детальности» эталонного уровня добиться не удалось — для этого потребовалась бы полная пересборка фильтра с подбором катушек и резисторов, а также измерения микрофоном.

Данная работа может быть оценена как промежуточный этап улучшения звука (на «3» из 5). Она эффективна, но имеет риски: вероятность выхода из строя ВЧ-динамика при высокой громкости возрастает, так как новый конденсатор меняет нагрузку на цепь. Будьте осторожны при прослушивании.

Автор: LDS, специально для AudioBerry
