Восстановление динамика Nokia 27525: замена подвеса и подбор аналога

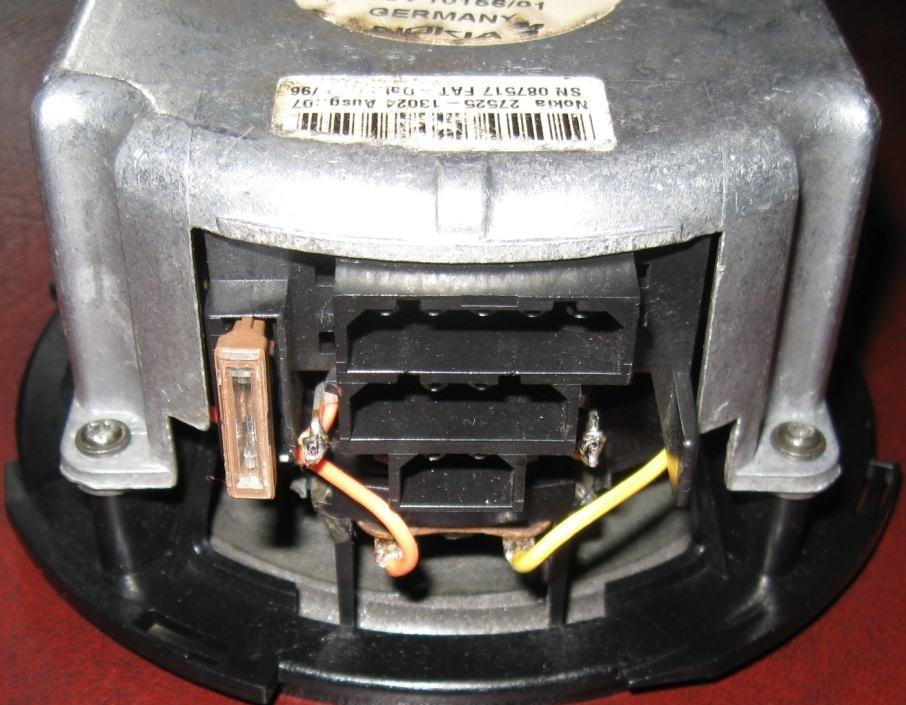

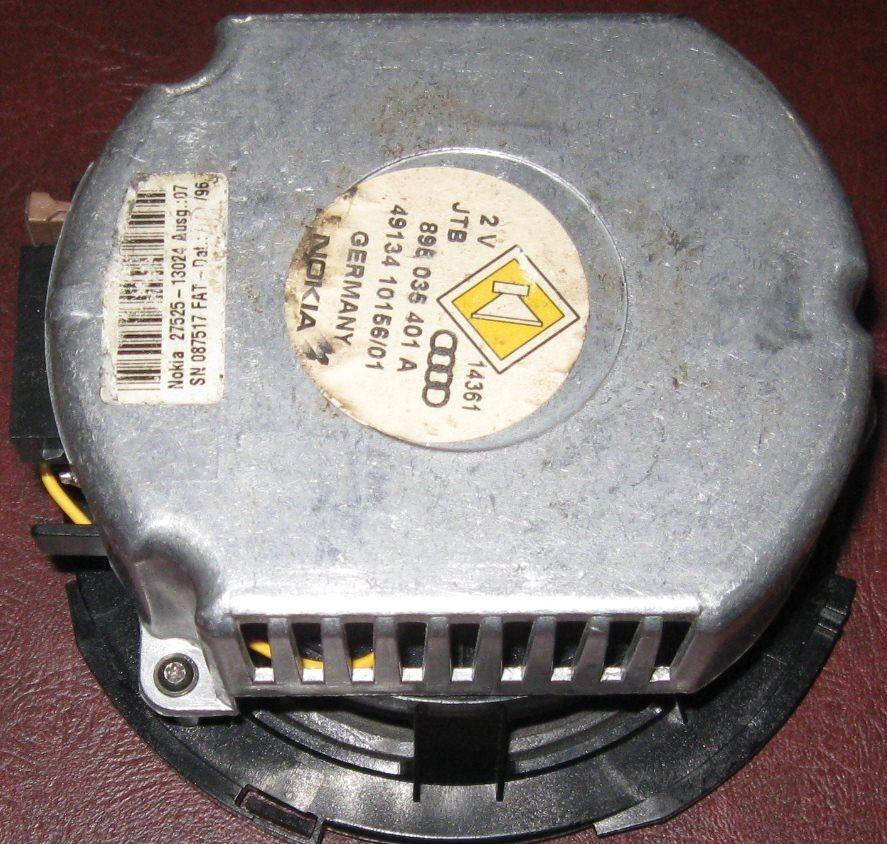

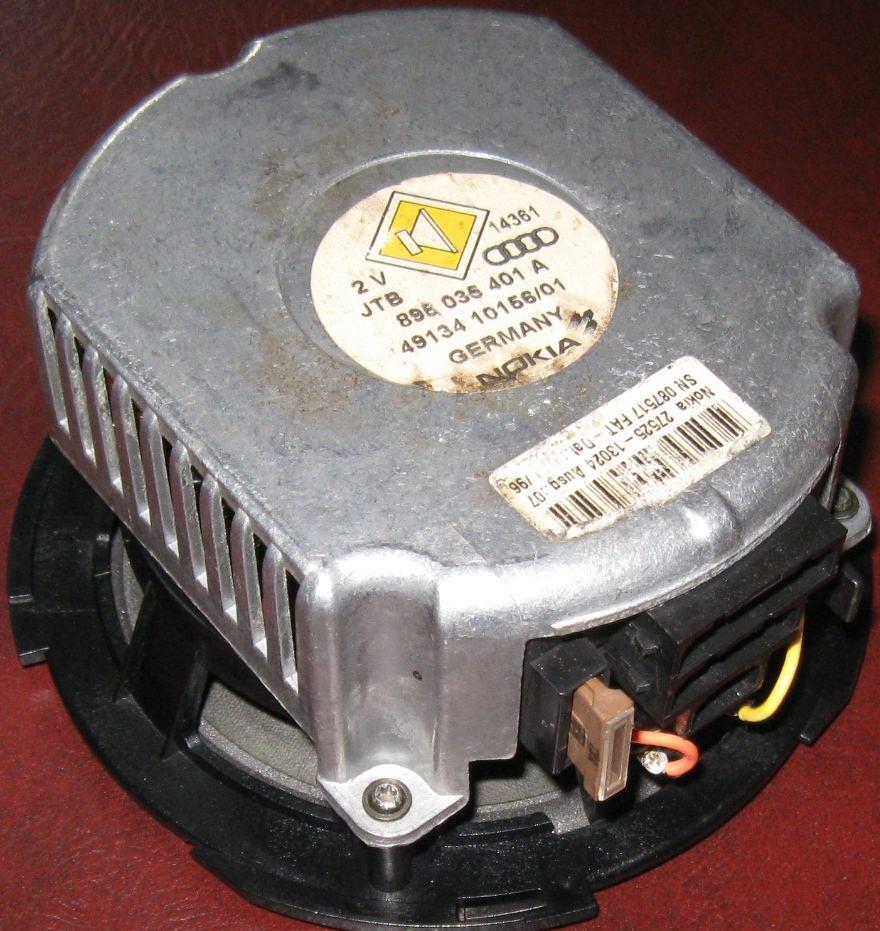

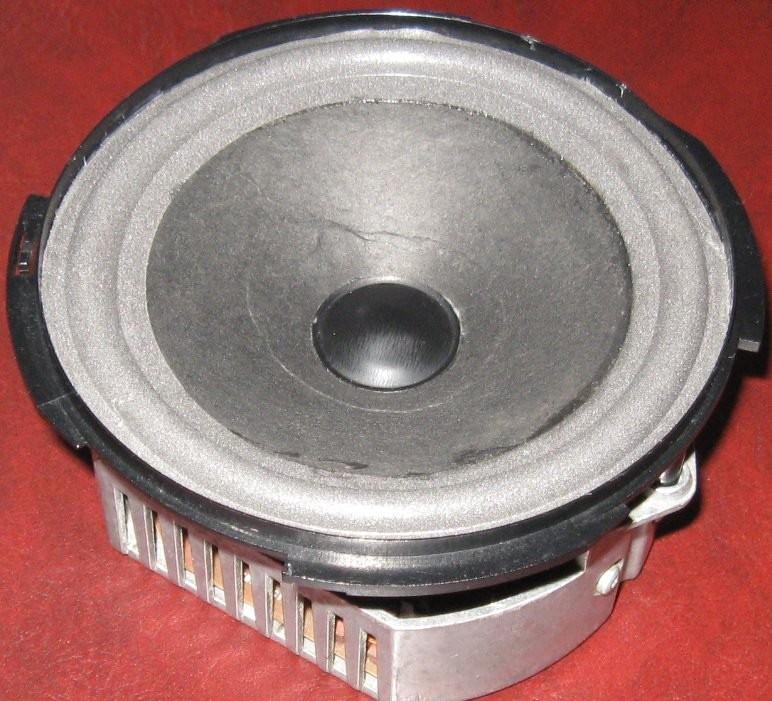

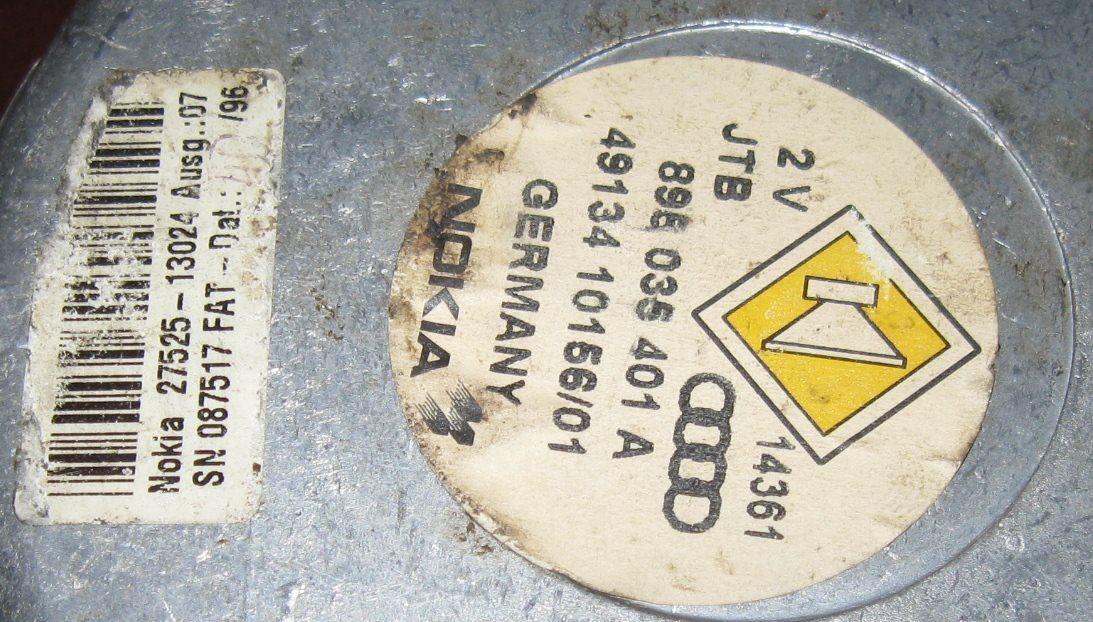

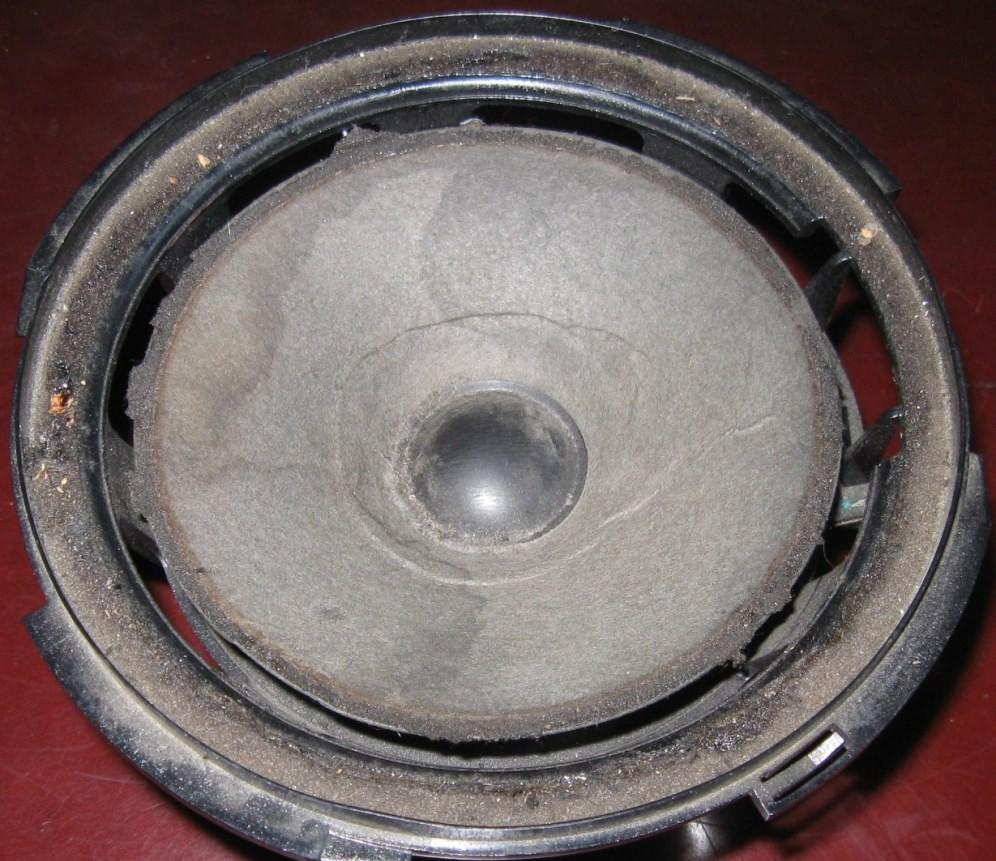

Недавно я делал , здесь расскажу о замене его подвеса (гофры). Ниже фото, где показано в каком состоянии я его получил. По словам хозяина, он даже работал, это уже хорошо — в усилитель лезть не нужно. Подвес рассыпался полностью:

Исходное состояние динамика и подготовка

Снялись остатки старого довольно легко. Звуковая катушка имеет алюминиевый каркас диаметром около 15 мм. Важно аккуратно очистить поверхность от остатков старого клея перед установкой нового элемента. Для сравнения, процесс замены подвеса на 50 ГДН имеет схожие этапы подготовки, но габариты и материалы могут отличаться.

Подбор аналога подвеса для Nokia 27525

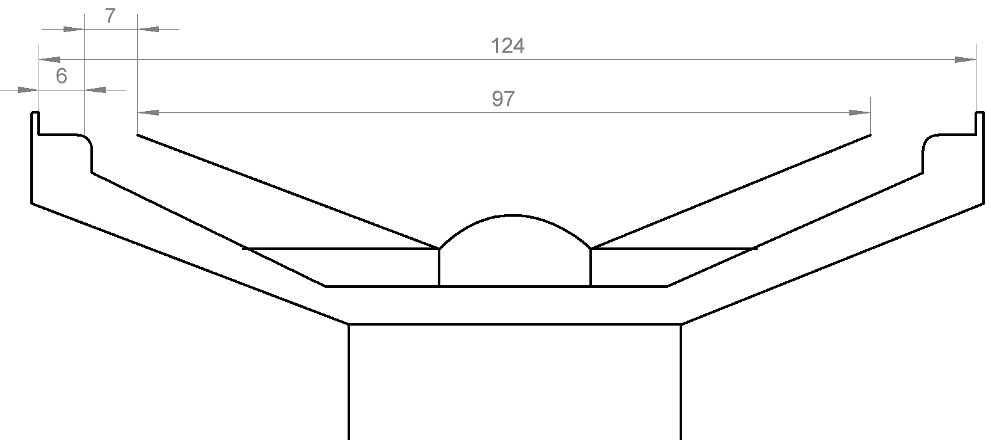

Чертеж того, какой подвес ему подойдет:

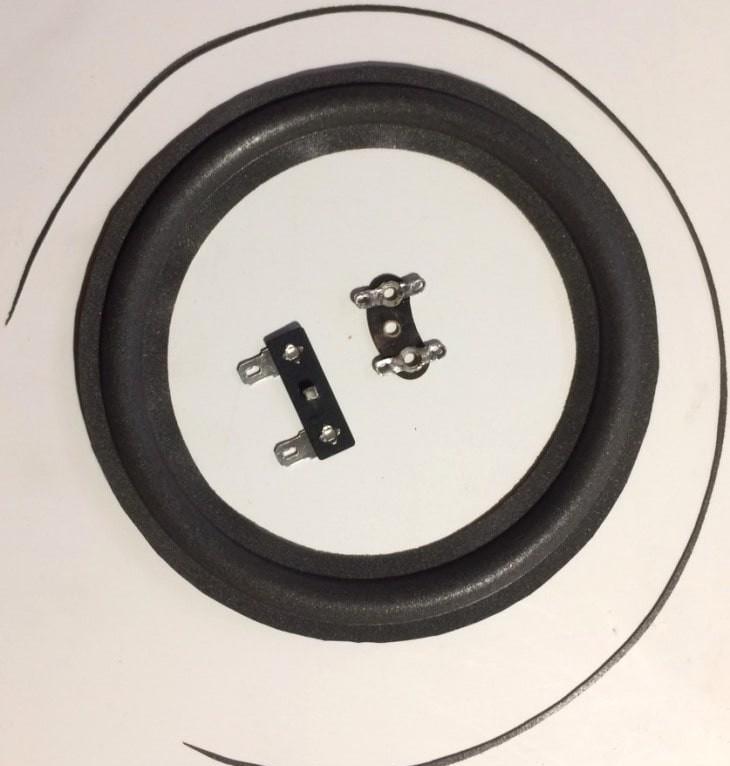

На сайте podvesy.sells.com.ua выбрал наиболее подходящий по размерам подвес, его модель – TW131-17-A10, и, конечно же, он тоже пенополиуретановый (ППУ). Размеры: A – 126 мм, B – 114 мм, C – 100 мм, D – 90 мм. Внешне пришлось немного подрезать, в остальном он встал идеально.

Процесс замены и установки

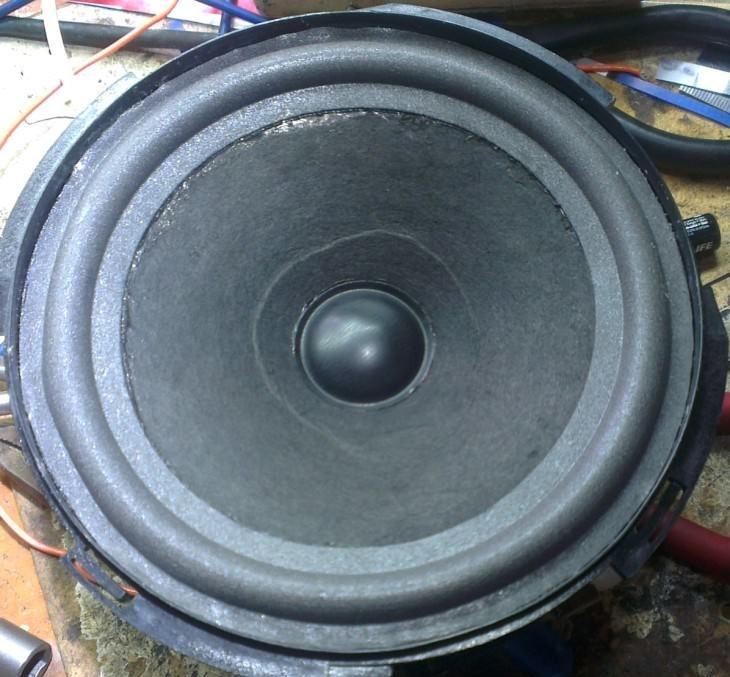

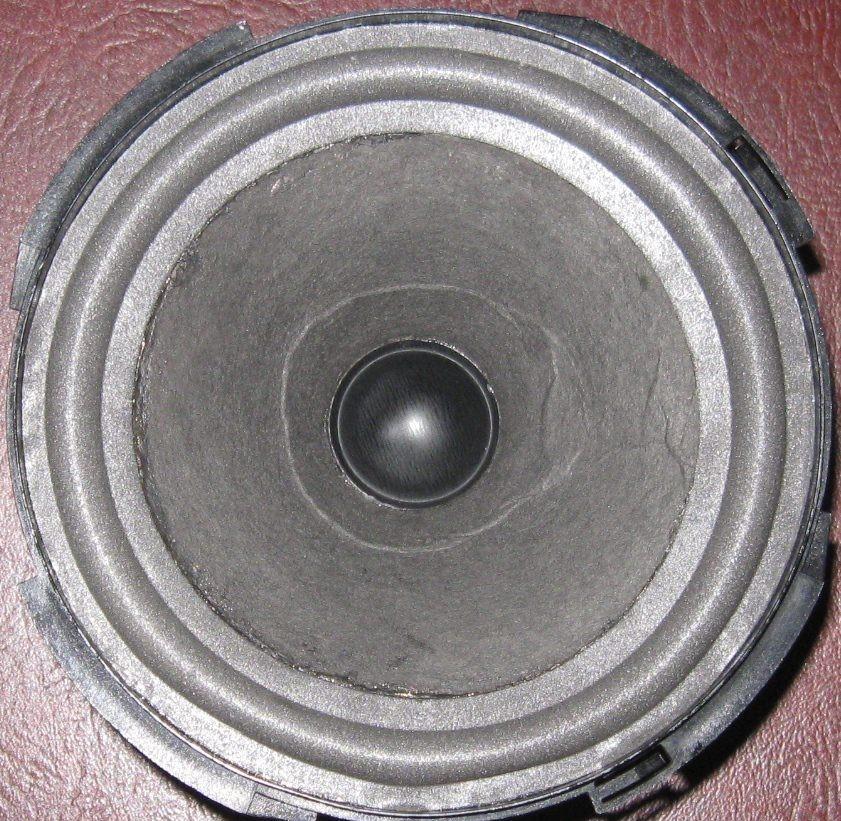

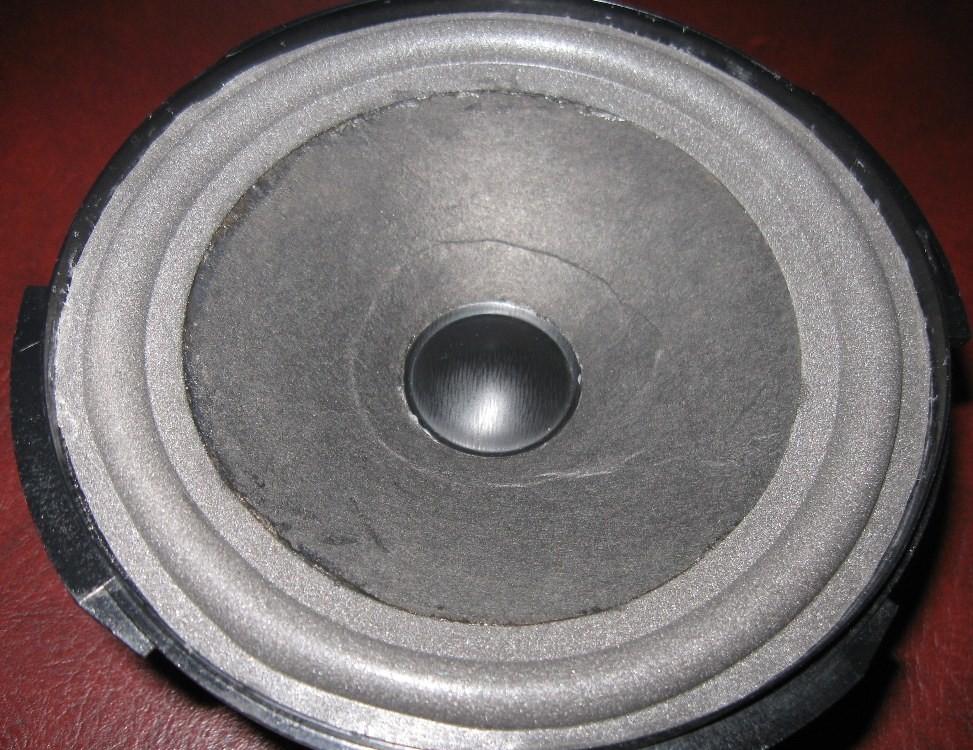

Далее все стандартно: примерка, центровка и приклейка полимерным клеем. После высыхания клея ставлю на место пылезащитный колпачок и фиксирую его так же клеем. Прогоняю на слух генератором на наличие посторонних звуков и потом немного на музыке. Знаю, что приклеил не идеально, видны остатки клея, но технически он работает отлично.
