Защита ВЧ динамика: причины сгорания и схемы защиты
Если акустическая система спроектирована грамотно и эксплуатируется корректно, проблем с надежностью возникнуть не должно. Однако на практике часто случается так, что любители музыки включают звук на «всю катушку». В такой ситуации страдают не только соседи, но и электронные компоненты. Чаще всего при перегрузке выходят из строя высокочастотные динамики. Почему именно пищалки сгорают первыми? Иногда страдают и басовики, но статистика неумолима: ВЧ-драйверы наиболее уязвимы. О том, как достоинство тихих звуков связано с качеством компонентов, и как защитить динамики, расскажем ниже.
При подаче номинальной мощности звуковая катушка нагревается до 90–100 °С (иногда выше). Это подтверждается справочными данными И. Алдошиной «Электродинамические громкоговорители». Ключевой фактор — тепловая постоянная времени. Она определяет скорость нагрева катушки и различается для динамиков разных диапазонов:
- НЧ динамики (мощность >30 Вт): тепловая постоянная 15–20 секунд.
- СЧ динамики (мощность 15–25 Вт): тепловая постоянная 5–6 секунд.
- ВЧ динамики: тепловая постоянная около 1,5 секунды.
Это означает, что при перегрузке ВЧ-драйвер сгорит почти мгновенно — за одну секунду. Дополнительный фактор риска — диаметр провода катушки. У НЧ-динамиков он составляет 0,25–0,35 мм, у ВЧ — 0,10 мм и тоньше. Чем тоньше провод, тем меньше тепловая инерция. Например, среди динамиков 6ГДВ-4-8 (8 Ом), 6ГДВ-6-16 (16 Ом) и 6ГДВ-6-25 (25 Ом) первым сгорит 25-омный вариант из-за самого тонкого провода, а самым надежным будет 8-омный.
Причины сгорания: перегрузка и переходные процессы
Динамики выходят из строя не только от громкой музыки. Важную роль играют переходные процессы в усилителе мощности при включении и выключении питания. В старых усилителях (например, «Радиотехника УКУ-020») амплитуда импульса на выходе может достигать ±(20–40) В. Одного такого «щелчка» достаточно, чтобы сжечь ВЧ-драйвер. В современных усилителях эта проблема решена использованием реле задержки включения колонок (3–4 секунды), которое защищает динамики от переходных процессов.
Особую опасность представляет эстрадная акустика, где ВЧ-динамики часто подключаются напрямую к каналу усилителя без разделительных фильтров. Контролировать мощность в такой схеме сложно, поэтому схема защиты становится критически важной.
Схема защиты ВЧ динамика с лампой накаливания
В системах высшего класса (например, «Кливер 150АС-009») используется сложная система с реле и дополнительными резисторами. Однако для радиолюбителей наиболее доступна и эффективна схема с лампой накаливания, включенной последовательно с динамиком. Принцип работы прост: при малой мощности лампа холодная и имеет низкое сопротивление, не влияя на звук. При перегрузке нить накаляется, сопротивление лампы резко растет, и она забирает на себя излишек напряжения, ограничивая мощность на динамике. Это работает как автоматический компрессор-лимитер.
Ниже представлена схема такого подключения:
Рис. 1. Схема подсоединения лампы накаливания для защиты ВЧ-динамика от перегрузки.
РФ – разделительный фильтр высокочастотного звена, Л – лампа накаливания (Rл – сопротивление лампы), Гр. – ВЧ-динамик (Rг – полное сопротивление динамика), Uл (В) – напряжение на лампе, Uд (В) – напряжение на динамике, Uо (В) – общее напряжение на нагрузке.
Расчет параметров защиты
Для защиты от 4-кратной перегрузки мощность лампы накаливания должна быть равна номинальной мощности ВЧ-динамика, а рабочее напряжение лампы — равно напряжению, при котором динамик потребляет номинальную мощность. Расчет напряжения производится по формуле:
Uдном = √NнRг = √6х25 = 12,2 ≈ 12 (В) (1)
где:
Nн (Вт) – номинальная мощность динамика,
Rг (Ом) – полное сопротивление динамика.
Если подать на динамик 25 Ом и 6 Вт напряжение 24 В (вдвое больше номинала), мощность возрастет в 4 раза. Подключение лампы 12 В/6 Вт последовательно обеспечит деление напряжения пополам при перегрузке, защищая катушку. Это простое решение позволяет избежать сгорания динамика, хотя и приводит к небольшому ослаблению звукового давления.
Поверочный расчет и характеристики ламп

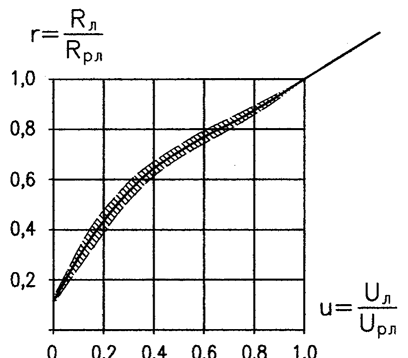

Для точного расчета «перегрузочной характеристики» системы необходимо знать зависимость сопротивления лампы от напряжения. Экспериментально полученные данные для различных миниатюрных ламп приведены в таблице.
Таблица 1. Характеристики некоторых миниатюрных низковольтных ламп накаливания
| 3,5 В 0,26 А |
Uл (В) |
0 | 1 | 2 | 3 | 3,5 | ||
| Iл (А) |
— | 0,14 | 0,20 | 0,24 | 0,26 | |||
| Rл (Ом) |
1,8 | 7,1 | 10 | 12,5 | 13,5 | |||
| 6,5 В 0,3 А |
Uл (В) |
0 | 1 | 2 | 3 | 4 | 5 | 6,5 |
| Iл (А) |
— | 0,11 | 0,16 | 0,20 | 0,23 | 0,27 | 0,30 | |
| Rл (Ом) |
2,5 | 9,1 | 12,5 | 15 | 17,4 | 18,5 | 21,6 | |
| 6 В 5 Вт |
Uл (В) |
0 | 1 | 2 | 3 | 4 | 5 | 6 |
| Iл (А) |
— | 0,32 | 0,43 | 0,51 | 0,59 | 0,66 | 0,72 | |
| Rл (Ом) |
1,1 | 3,1 | 4,6 | 5,9 | 6,8 | 7,6 | 8,3 | |
| 12 В 1,5 Вт |
Uл (В) |
0 | 2 | 4 | 6 | 8 | 10 | 12 |
| Iл (А) |
— | 0,08 | 0,12 | 0,15 | 0,18 | 0,20 | 0,21 | |
| Rл (Ом) |
6,5 | 25 | 33,3 | 40 | 44,4 | 50 | 57 | |
| 12 В 4 Вт |
Uл (В) |
0 | 2 | 4 | 6 | 8 | 10 | 12 |
| Iл (А) |
— | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,29 | |
| Rл (Ом) |
4,8 | 14,3 | 23,5 | 28,5 | 33,3 | 37 | 41,4 | |
| 12 В 10 Вт |
Uл (В) |
0 | 2 | 4 | 6 | 8 | 10 | 12 |
| Iл (А) |
— | 0,30 | 0,40 | 0,49 | 0,56 | 0,63 | 0,69 | |
| Rл (Ом) |
1,8 | 6,7 | 10 | 12,2 | 14,3 | 15,9 | 17,4 | |
| 26 В 0,12 А |
Uл (В) |
0 | 5 | 10 | 15 | 20 | 26 | |
| Iл (А) |
— | 0,05 | 0,07 | 0 |
