Звуковая USB карта (USB sound card)

С данным уст-вом решена проблема внешней звуковой карты, потому что мы используем интегральную микросхему PCM 2702 Texas Instruments. PCM2702 является интегрированной 16-битным цифро-аналоговым преобразователем, который имеет два цифровых аналоговых выходных каналов. Интегрированный контроллер интерфейса PCM2702 совместим с USB 1.0. Микросхема может работать частотой дискретизации 48 кГц, 44,1 кГц и 32 кГц. Микросхема также имеет ряд полезных функций, таких как — цифровой аттенюатор, баланс т.д. функции Самое интересное, что эта схема не нуждается в дополнительном программном обеспечении, нет необходимости в применении драйверов, любой драйвер для Windows XP или Windows Vista поддерживают эту микросхему.

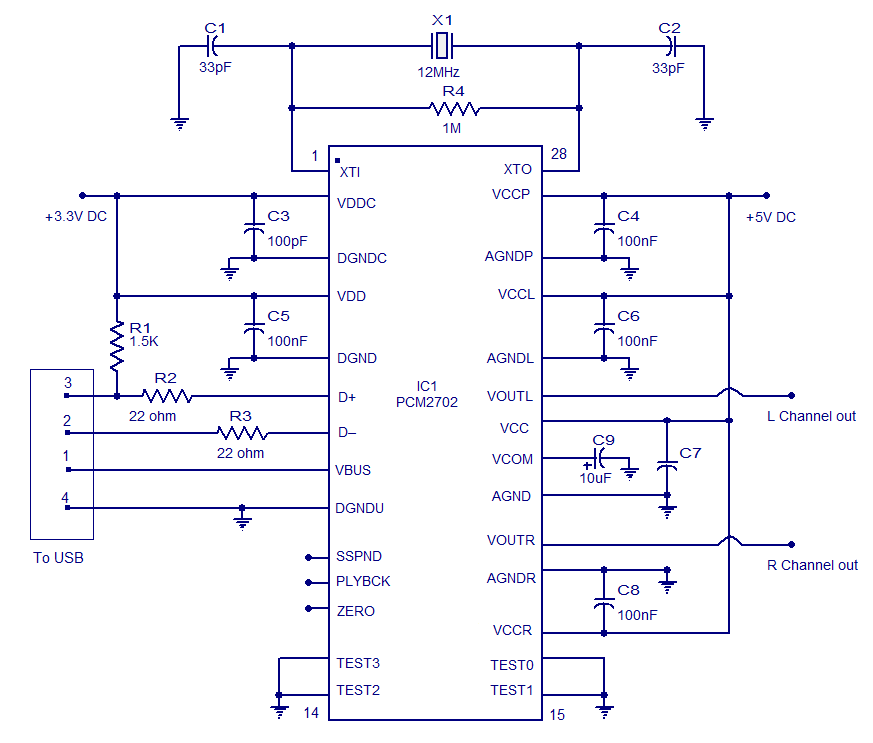

Схема получает контроль над данными и аудио данными с USB через D + и D- выводы PCM2702 и вся передача данных осуществляется на полной скорости. Декодированные звуковые сигналы можно будет получить из VOUTL и VOUTR выводов микросхемы. 12MHz кварцевый резонатор подсоединен  между XT0 и XT1 контактами микросхемы. Vbus (USB шины питания) и контакт DGND (цифровая земля) выводы  микросхемы подключены к +5 V и земля вывод  к USB — земля соответственно. Схема требует напряжение питания +5 V DC и 3,3 V DC для нормальной работы, и оба эти напряжения могут быть получены от порта USB используя LDO (низкий уровень).

Заметки.

* 5 В постоянного напряжения могут быть получены от порта USB использованием +5 V LDO регулятор.
* 3,3 В постоянного напряжения могут быть получены от порта USB использованием +3,3 V LDO регулятор.
* Звуковые сигналы (выход),  на выводах VOUTL VOUTR требуют дальнейшего усиления.
* PCM2702 доступна только в SSOP28 корпусе и требует особой осторожности при сборке и пайке.
* Перед работой с этой схемой, найдите данные о PCM2702 и получить четкое представление об этом устройстве.
