Динамик 1А-10 «КинАп»

Динамик 1А-10 КинАп: характеристики, размеры и применение

Низкочастотный громкоговоритель 1А-10 «КинАп» — это советская разработка завода «Ленкинап» (г. Ленинград), предназначенная для создания высококачественных акустических систем. Динамик известен мощным и чистым звуком на низких частотах, обеспечивая глубокие и насыщенные басы. В конструкции применены долговечные материалы, устойчивые к механическим нагрузкам. Для улучшения звучания и расширения базы рекомендуется также рассмотреть Динамик 2А-30 «КинАп», который является более современной модификацией серии.

1А-10 отличается точной передачей сигнала и широким диапазоном частот, что позволяет уловить тонкие нюансы музыкального произведения. Это делает его востребованным среди аудиофилов и звукорежиссеров. Установка динамика проста благодаря стандартным размерам и продуманной конструкции, что позволяет легко интегрировать его в существующие корпуса акустических систем.

Высокая эффективность и стабильность работы при больших громкостях достигаются за счет мощной магнитной системы и оптимизированного диффузора. Динамик обеспечивает равномерное распределение звуковых волн, создавая эффект присутствия, характерный для концертных залов. В качестве альтернативы с похожими параметрами можно изучить 10 ГДВ-9-8.

Применение динамика 1А-10 «КинАп»

Данная модель чаще всего используется в акустических оформлениях типа «закрытый ящик» (ЗЯ) или фазоинвертор. Это позволяет подавить нежелательные обратные волны и улучшить качество низких частот. Динамик подходит как для домашних Hi-Fi систем, так и для профессиональных студийных мониторов, где требуется точное воспроизведение низкочастотного диапазона.

Аналоги динамика 1А-10 «КинАп»

По габаритам и электрическим параметрам близкими аналогами являются модели 2А-8 «Кинап» и 35ГДН-1-8. Эти динамики также предназначены для воспроизведения низких частот и могут использоваться в схожих акустических системах. Их характеристики позволяют рассматривать их как достойные альтернативы для замены или модернизации вашей аудиоаппаратуры.

Характер звучания

Звучание 1А-10 характеризуется глубоким, насыщенным басом с умеренной детализацией. Диффузор из пропитанной бумаги обеспечивает мягкий, не резкий верхний регистр, а подвес из натуральной резины гарантирует долговечность. Динамик хорошо справляется с музыкальными композициями, имеющими насыщенные басовые партии, хотя при перегрузке возможно небольшое дребезжание.

Технические характеристики

Ниже приведены основные параметры динамика, собранные из технической документации и реальных замеров.

Характеристика	Значение
Модель	1А-10 «КинАп»
Тип	Низкочастотный (НЧ)
Номинальная мощность	10 Вт (ВА)
Пиковая мощность	15 Вт
Импеданс (полное сопротивление)	15 – 17 Ом
Сопротивление по постоянному току (DCR)	11 – 12 Ом
Частотный диапазон	80 – 8000 Гц
Неравномерность АЧХ (80-8000 Гц)	±8 дБ
Диаметр диффузора	225 мм (10 дюймов)
Габаритные размеры	225х225х165 мм
Масса динамика	10,5 кг
Магнитная индукция	17500 Гаусс (1,75 Тл)
Тип магнитной системы	Электромагнит (катушка возбуждения)
Напряжение возбуждения	25 В
Ток возбуждения	1,2 А
Мощность возбуждения	30 Вт
Производитель	Завод «Ленкинап», г. Ленинград

Разработка и изготовитель: завод “Ленкинап”, г. Ленинград.

Технические характеристики:

Диапазон воспроизводимых частот: 80 – 8000 Гц

Неравномерность АЧХ в диапазоне 80-8000 Гц: ±8 дБ

Средняя абсолютная чувствительность: 20 ед.

Номинальная мощность: 10 ВА

Пиковая мощность: 15 ВА

Сопротивление звуковой катушки по постоянному току: 11 – 12 Ом

Магнитная индукция в воздушном зазоре: 17500 Гаусс

Импеданс: 15 – 17 Ом

Сопротивление электромагнита по постоянному току: 19,5 – 21 Ом

Номинальное напряжение возбуждения электромагнита: 25 В

Ток возбуждения электромагнита: 1,2 А

Мощность возбуждения электромагнита: 30 Вт

Габаритные размеры: 225х225х165 мм

Масса: 10,5 кг

Описание конструкции:

Головка 1А-10 является дальнейшей модернизацией головки . Применялась в комплекте усилительной аппаратуры УСУ-5 и УСУ-8. 1А-10 применяется исключительно в комплекте с фазоинвертором РСД-2м. Основным недостатком головки является дребезжание при перегрузке и недостаточно хорошее воспроизведение самых низких частот.

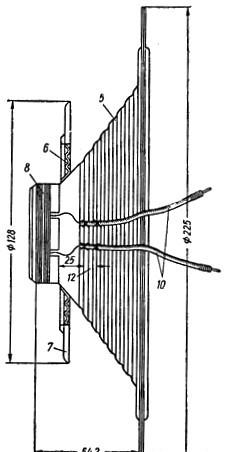

Диффузор отлит вместе с гофром из бумажной массы и ему придана коническая форма. Поверхность диффузора сделана с кольцевой гофрировкой. Диффузор сделан малых размеров 225 мм и вся подвижная система имеет малый вес – 6,5 г. В вершину конуса вклеен дуралюминиевый колпачок-полусфера 9. Центрирующая шайба 6 изготовлена из бакелизированной материи. По наружному диаметру она подклеена к металлическому кольцу 7, а по внутреннему – к диффузору 5. Звуковая катушка 8 имеет сопротивление постоянному току 11,5 Ом (±0,5 Ом). Полное сопротивление на средних частотах 15-17 Ом. Она намотана медным проводом марки ПЭ Ø0,14 мм на алюминиевый каркас и имеет 65 витков, уложенных в два слоя и пропитанных нитроцелюлозным лаком. Выводные концы припаиваются припоем ПОС-40 к соединительным концам 10 провода марки МГШД 27х0,07 (длинной 115 мм каждый), которые в свою очередь подпаиваются лепесткам плато. Соединительные провода пришиваются к диффузору нитками.

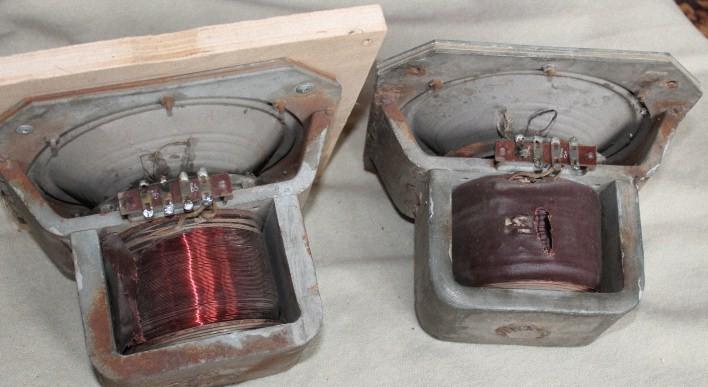

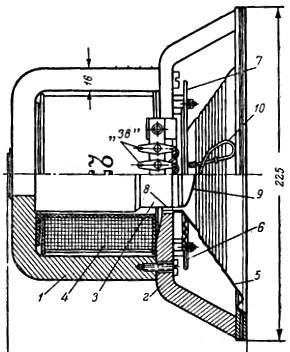

Магнитная цепь состоит из скобы 1, фланца 2, выполняющего одновременно роль диффузородержателя, керна 3 (диаметр 45 мм). На керне 3 размещена катушка возбуждения 4. Благодаря большому объему меди катушки возбуждения и большим размерам магнитной системы в кольцевом воздушном зазоре (ширина зазора 1,1 мм, высота 6 мм) удается получить большую напряженность магнитного поля 17500 гс.

Катушка возбуждения 4 рассчитана на напряжение 25 В при потребляемой мощности 30 Вт. Ее сопротивление в холодном состоянии около 20,3 Ом. Катушка намотана медным проводом марки ПЭ Ø0,8 мм и имеет 2380 витков. Ее концы подведены к лепесткам плато, имеющим обозначение “Возб.”. Вес провода 2,7 кг.

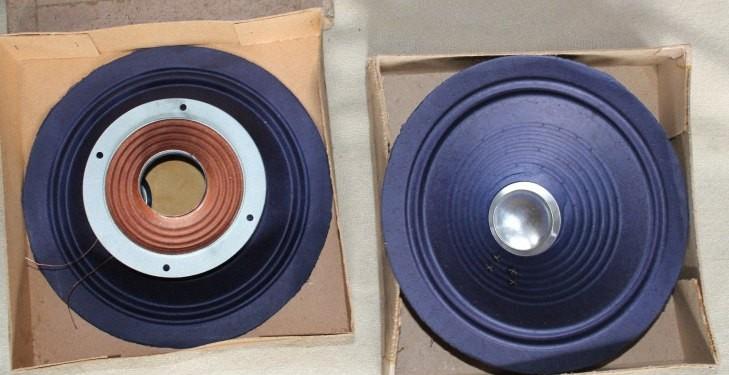

Подвижная система из ремкомплекта:

Фото из hi-fi.ru
