Динамик 10 ZT-1S Radiotehnika: характеристики, размеры и применение

Акустический динамик 10 ZT-1S Radiotehnika — это высококачественный мидбасовый драйвер, разработанный для аудио систем широкого спектра. Устройство отличается высокой чувствительностью, широким диапазоном частот и низким уровнем нелинейных искажений. Прочный бумажный диффузор обеспечивает чёткость звучания и минимальные резонансы. Благодаря современным технологиям производства, динамик 10 ZT-1S гарантирует долгий срок службы и стабильность параметров. Для сравнения, более мощные решения, такие как , часто используются в профессиональных системах, тогда как 10 ZT-1S оптимален для компактных колонок.

Корпус динамика выполнен из прочной стали, обеспечивая надёжную защиту внутренних компонентов. Оптимальные габариты позволяют легко интегрировать его в различные корпуса, не занимая лишнего пространства. Если вам нужен более компактный вариант, обратите внимание на Динамик 25 ZT-2, который имеет схожую эргономику, но меньший калибр.

Применение динамика 10 ZT-1S

Мидбасовый динамик 10 ZT-1S универсален в использовании. Он подходит для домашних аудиосистем, автомобильной акустики, профессиональных усилителей и студийных мониторов. Акустическое оформление может быть как фазоинверторным, так и закрытым ящиком (AC). В обоих случаях драйвер раскрывает свой потенциал, обеспечивая глубокие и насыщенные низкие частоты. Для более специфичных задач, требующих высокой точности, инженеры иногда рассматривают Динамик 1А-10 «КинАп», однако 10 ZT-1S выигрывает в соотношении цена/качество для массового сегмента.

Аналоги и замена динамика 10 ZT-1S

При ремонте или модернизации акустики часто возникает вопрос: чем заменить 10 ZT-1S? Ниже приведены модели со схожими размерами (130 мм) и характеристиками, которые могут стать прямой заменой:

• Visaton W130S (8 Ом): Немецкий аналог. Имеет схожий ход диффузора, но отличается более современной магнитной системой и лучшей линейностью. Подходит для Hi-Fi систем.
• Dynavox LY401F: Схожие габариты и параметры. Часто используется как прямая замена в советской акустике, сохраняя аутентичность звучания.
• Peerless SLS 5: Более современный аналог. Обладает улучшенным подвесом и повышенной мощностью, что делает его отличным апгрейдом для фазоинверторов.

• Pioneer TS-G1320F: Автомобильный аналог. Подходит, если динамик используется в автоакустике, имеет усиленную защиту от влаги.

Эти модели обладают схожими параметрами и могут использоваться в аналогичных акустических системах, однако перед заменой рекомендуется сверить механические размеры и сопротивление катушки.

Характер звучания динамика 10 ZT-1S

Характер звучания 10 ZT-1S отличается детализацией и высокой верностью воспроизведения средних и низких частот. Динамик демонстрирует отличную чувствительность, что позволяет ему работать даже от маломощных ламповых усилителей. Он аккуратно передает низкочастотные удары, обеспечивая насыщенность и глубину звука. Это делает его идеальным выбором для систем, где требуется чистое и естественное воспроизведение музыкальных композиций, от джаза до рока.

Характеристики мидбасового динамика 10 ZT-1S

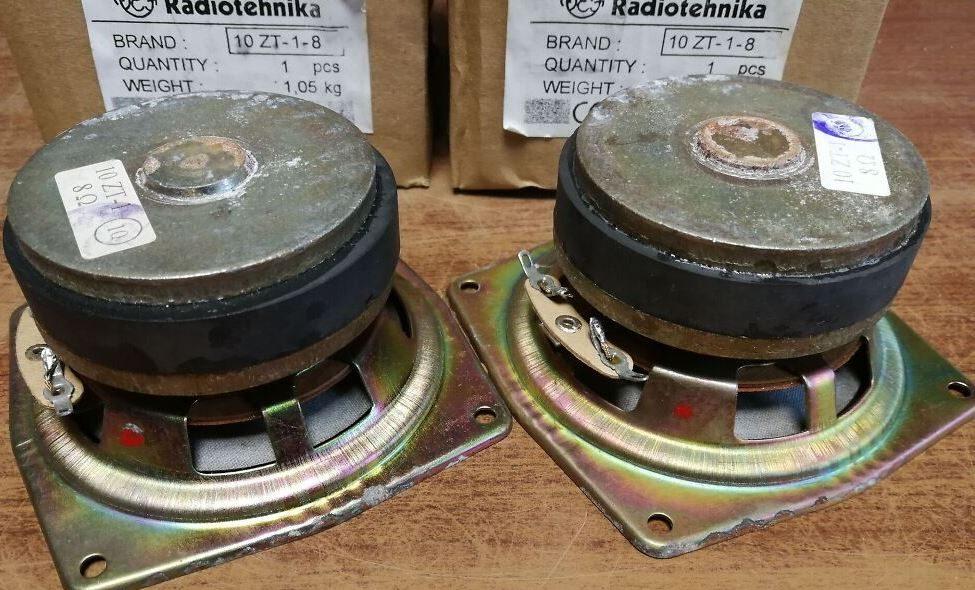

4″ (100 мм) громкоговоритель производства «Radiotehnika» (Латвия). Выпускался в двух модификациях: 10ZT-4-8 и 10ZT-4-4S с экранированной магнитной системой. Применялся в акустических системах Rigonda S MM-1.3 и Rigonda CS-1.3 в качестве НЧ звена.

Описание конструкции 10ZT

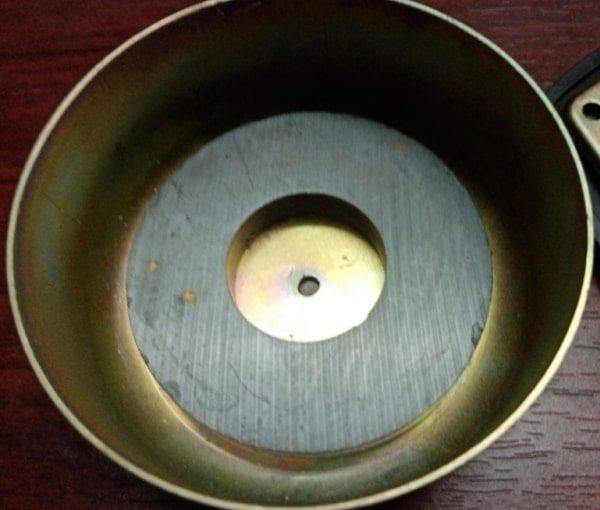

Рама стальная, окрашенная. Диффузор и пылезащитный колпачок выполнены из бумаги с специальной пропиткой для повышения жесткости и влагозащиты. Подвес резиновый, обеспечивающий долговечность. Магнит кольцевой ферритовый. Керн магнитной системы мог быть как со сквозным отверстием, так и без него, что влияло на индукцию в зазоре. Звуковая катушка намотана медной жилой на бумажном каркасе, сопротивление составляет 4 Ом или 8 Ом в зависимости от партии.

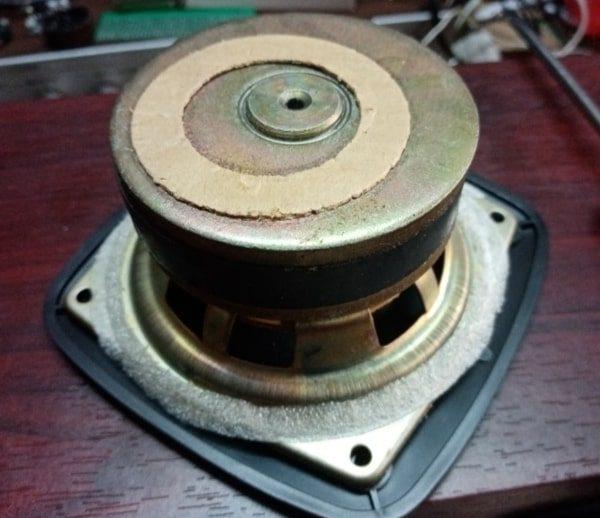

Модель 10ZT-4-4S с экранированной магнитной системой:

Подвижная система динамика имеет внутренний диаметр звуковой катушки 20 мм. Высота намотки составляет 9 мм. Катушка намотана проводом диаметром 0,22 мм, что обеспечивает достаточную механическую прочность и электропроводность.

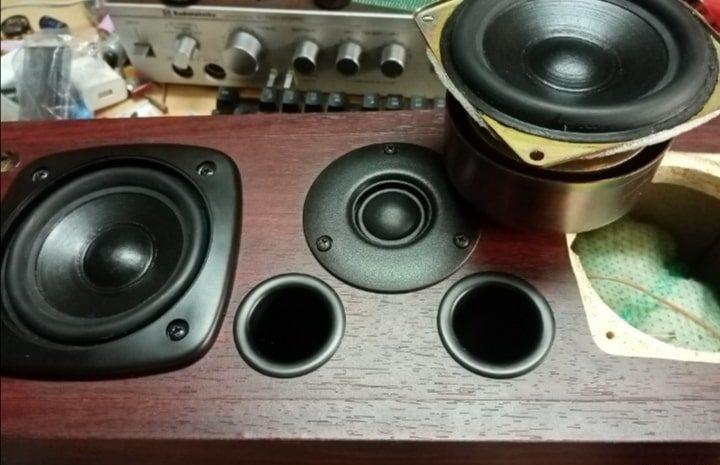

Фото прислал Арсений.
