Эксперимент с подвижной системой динамика 10ГД-35Б (10ГДВ-2)

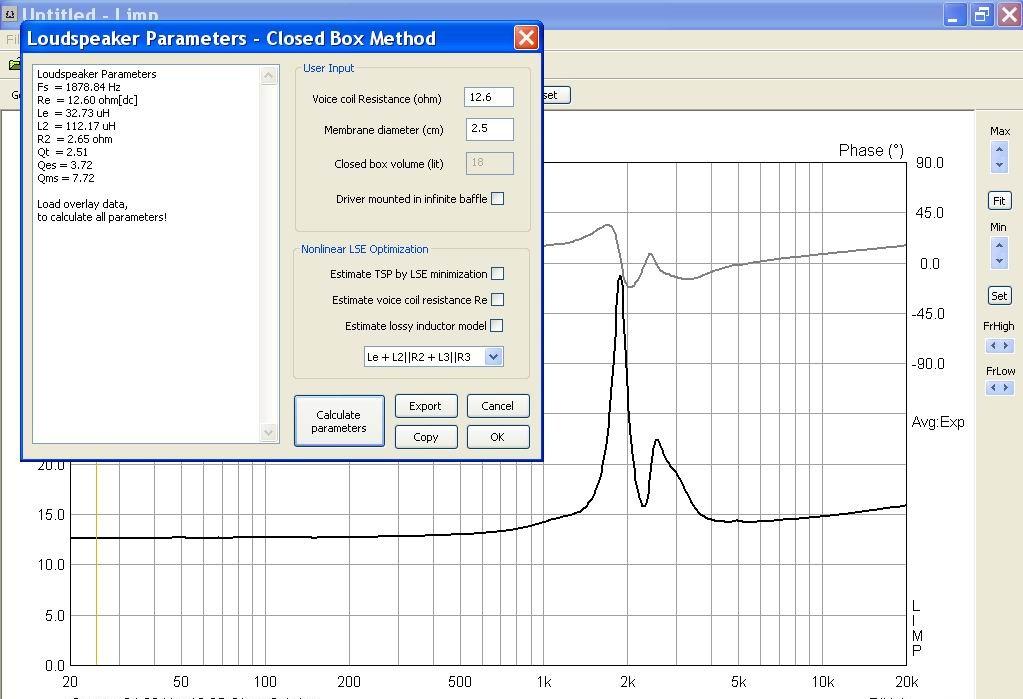

В этом эксперименте мы исследовали влияние механической модификации подвеса динамика 10ГД-35Б на его жесткость и итоговое звучание. Основная цель заключалась в снижении жесткости подвеса путем создания сквозных отверстий, что должно было изменить резонансные характеристики и улучшить отклик. Изначально высокочастотная динамическая головка была стандартно перемотана проводом Ø0,08 мм в два слоя с общим количеством витков – 41. Два куска по 50 мм для вывода на клеммник. От края до края получилось 12,6 Ом (Re). Так как подвес довольно жёсткий, было решено наколоть определенное количество отверстий. Подвижка установлена под груз. Подробнее о процессе перемотки можно узнать из статьи о постройке динамика на базе 10 ГД-30Е.

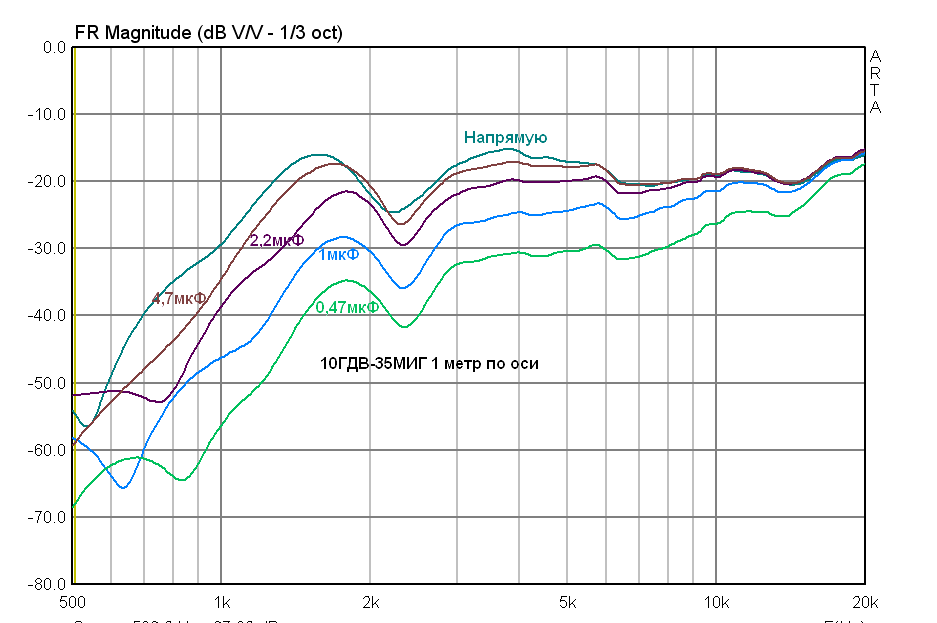

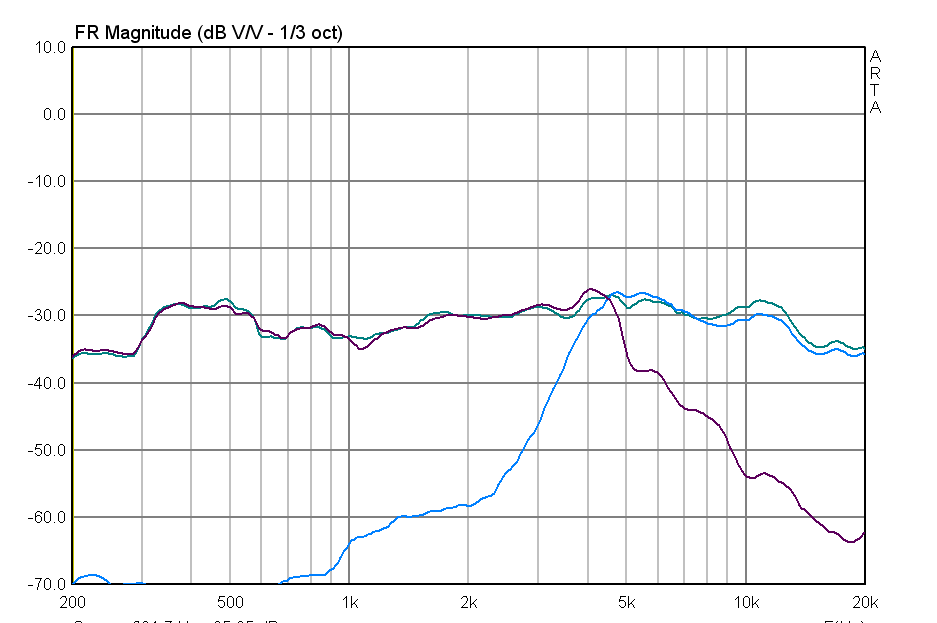

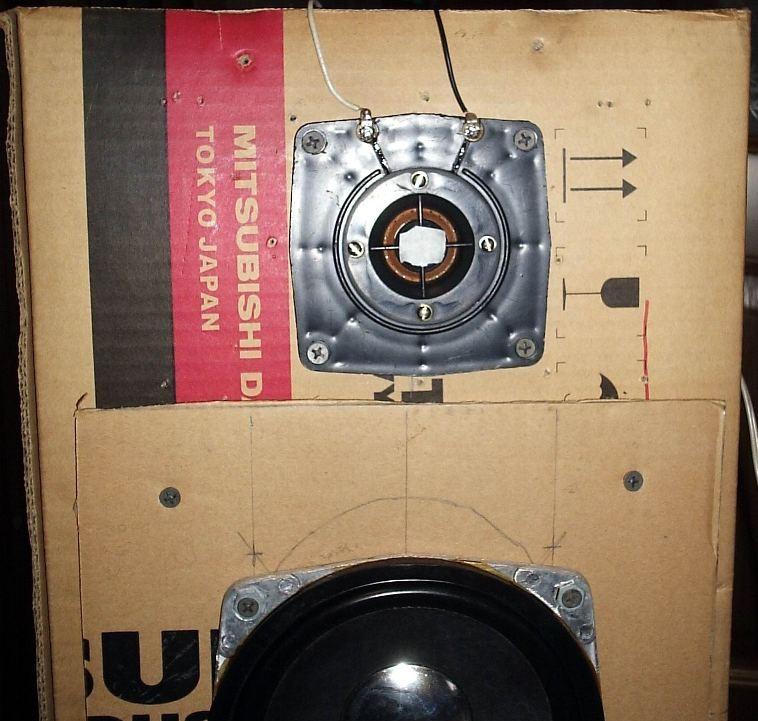

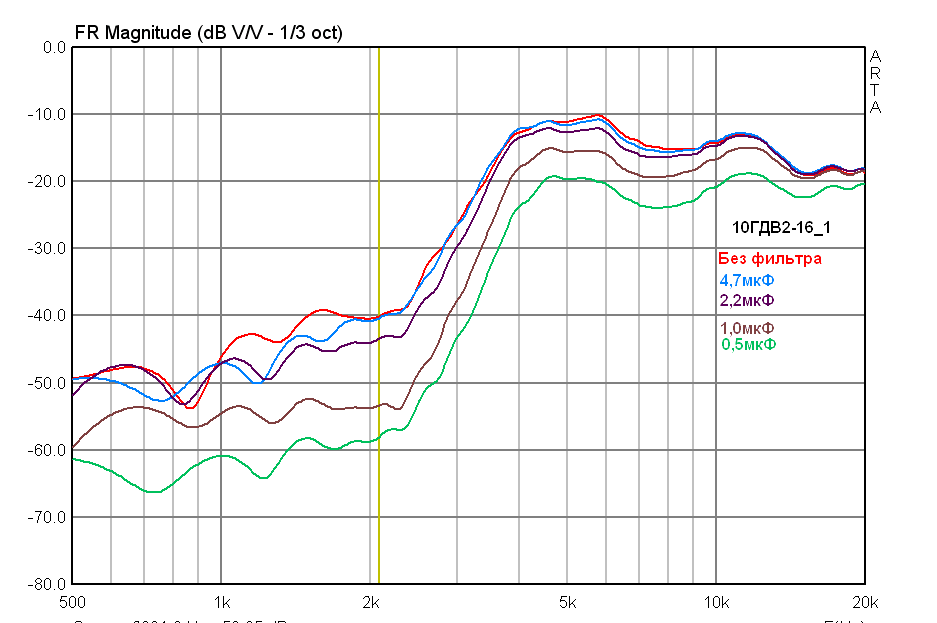

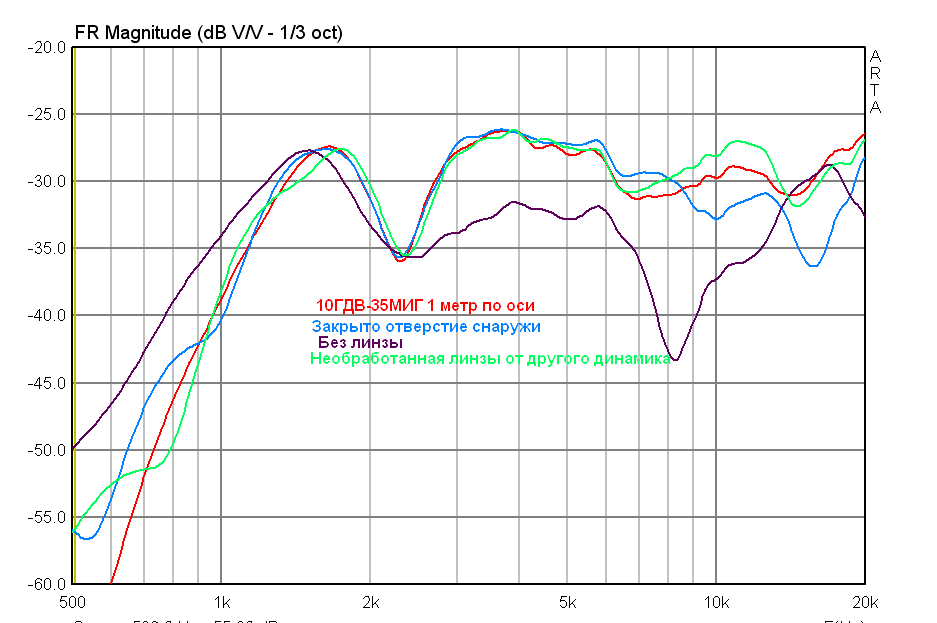

Влияние проколов подвеса на параметры и звучание 10ГД-35Б

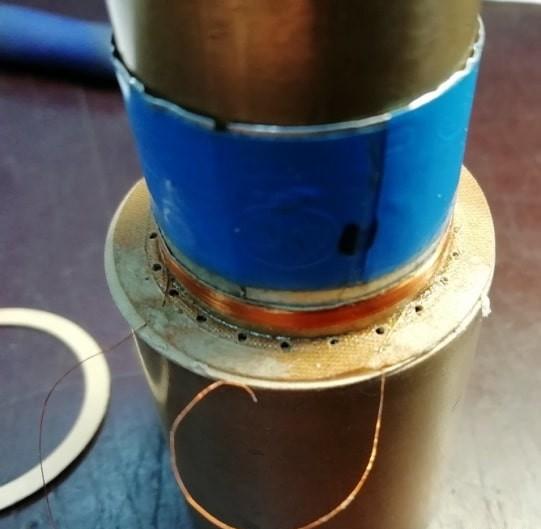

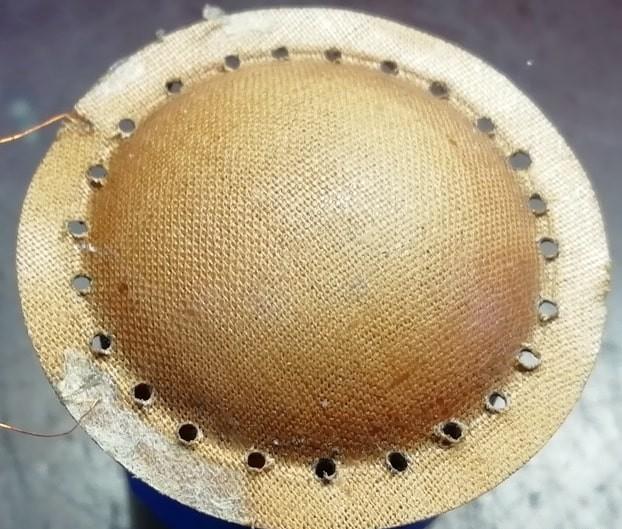

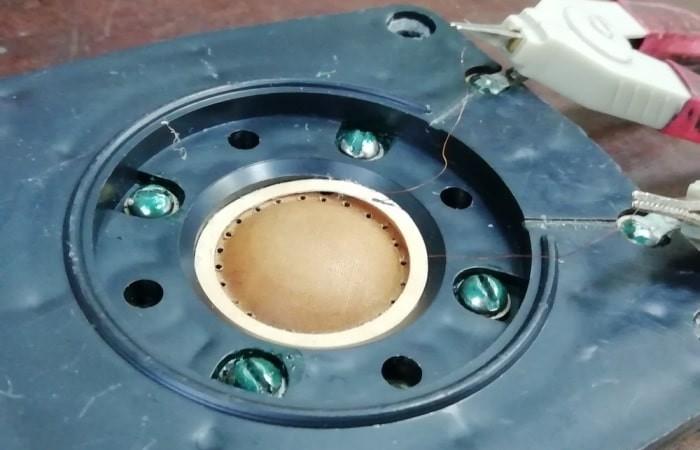

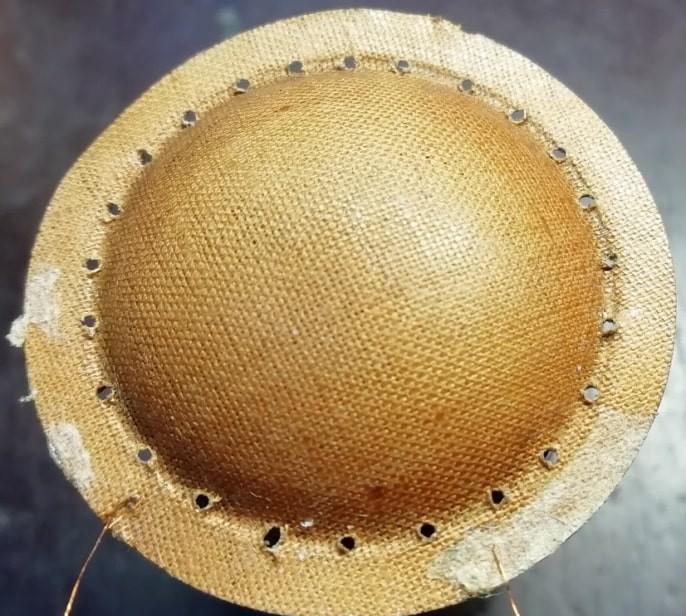

Обычной портняжной иглой (можно использовать иголку от шприца) были сделаны сквозные проколы в области вершины полутора со стороны катушки. Каждое отверстие расположено примерно на расстоянии 3,5 мм друг от друга. Это позволяет снизить жесткость подвеса и изменить резонансные характеристики динамика. Затем уже со стороны купола проходим по отверстиям новой деревянной зубочисткой, чуть увеличивая их для лучшего эффекта.

Сборка и установка подвижки

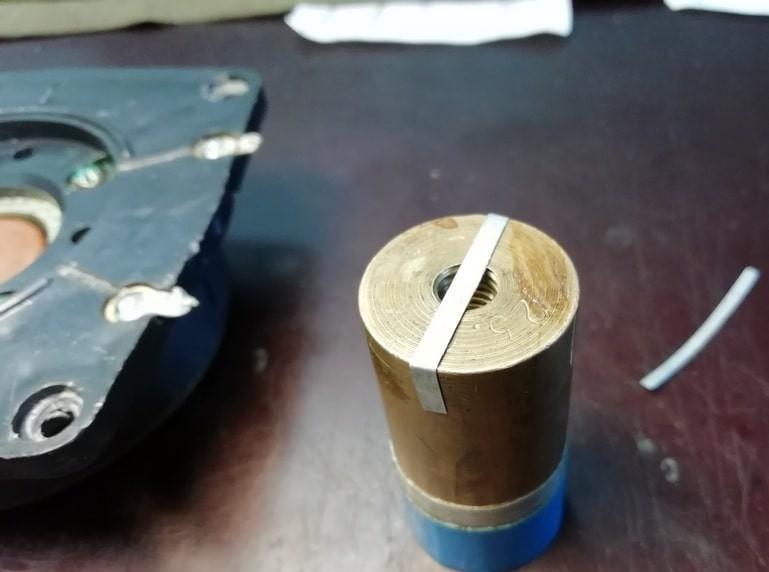

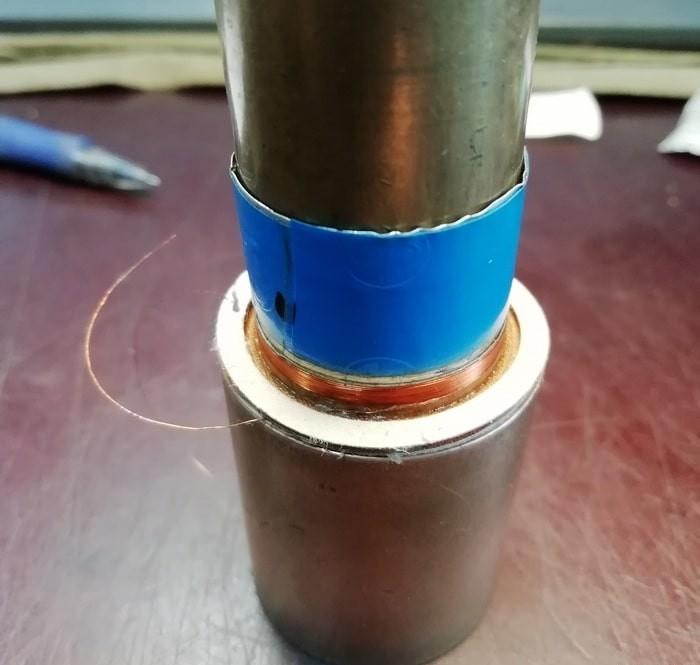

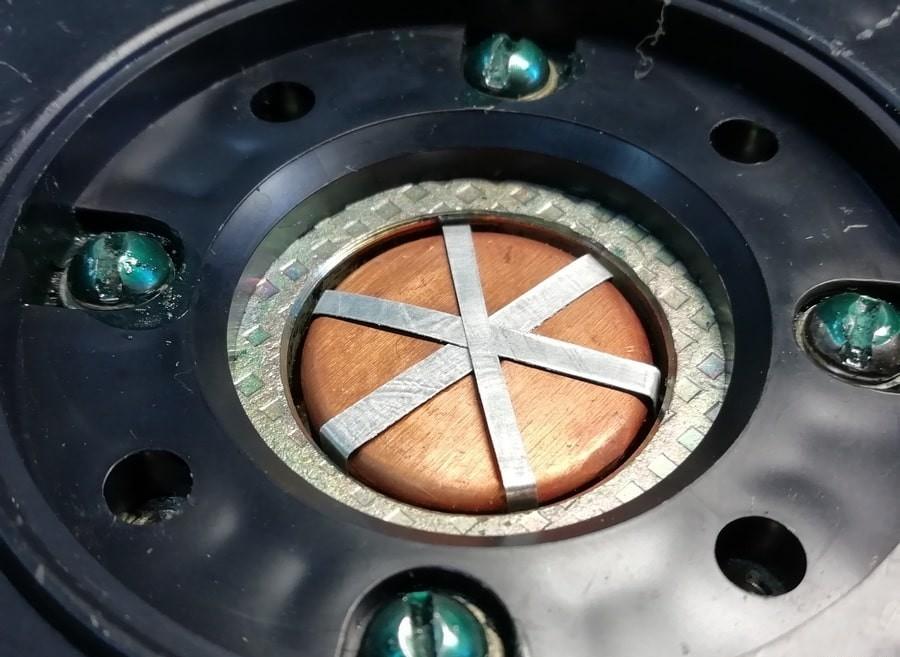

Правильная установка катушки в зазоре, а по положению подвижки уже и правильная установка крепёжного фланца требует трёх ленточек (толщина фольги 0,11 мм, ширина 3-3,2 мм) на керн. Правильную форму задаём на оправке нужного диаметра. Для понимания процесса сборки рекомендуется изучить расчет вклейки катушки в диффузор.

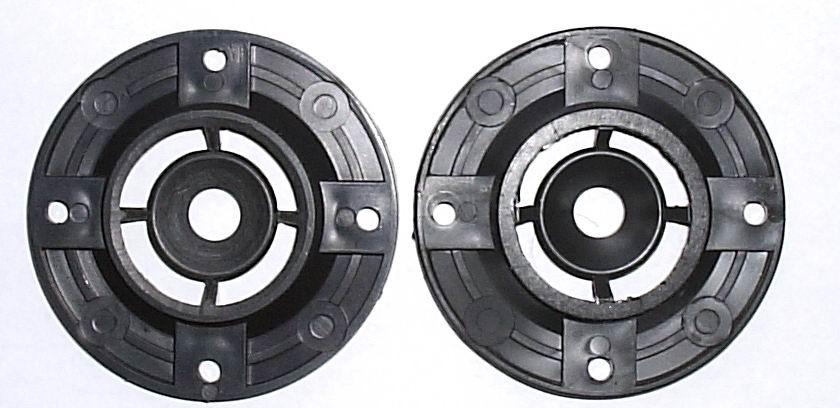

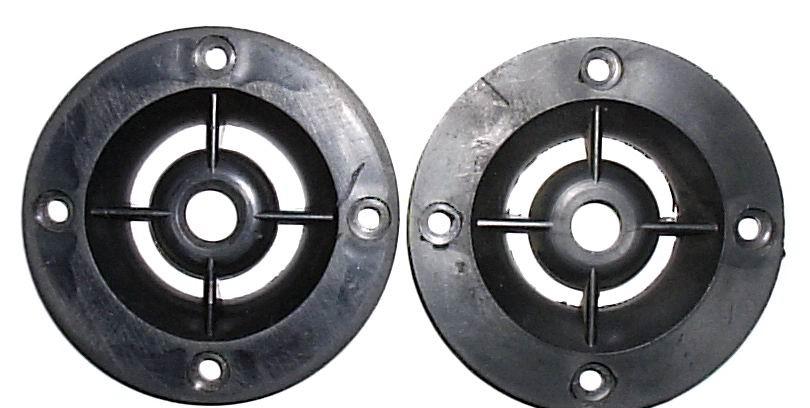

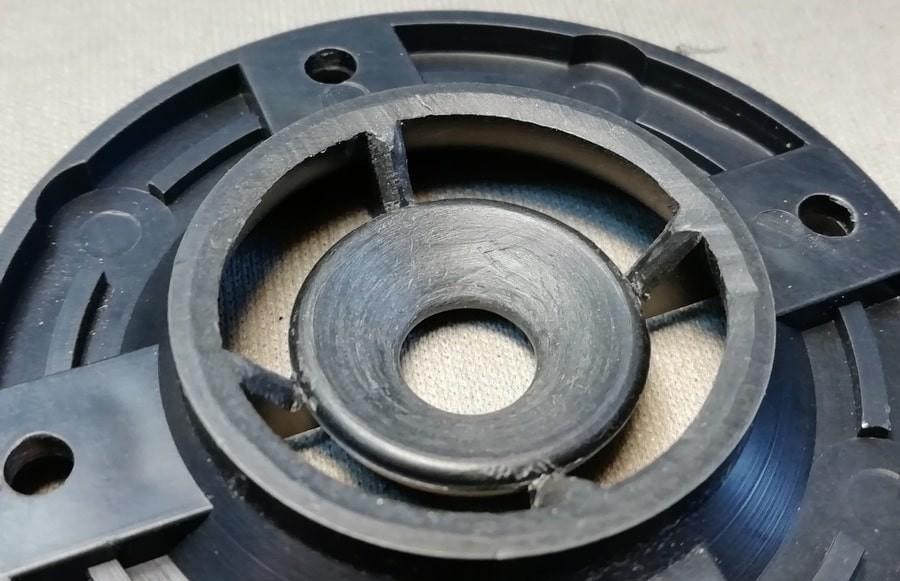

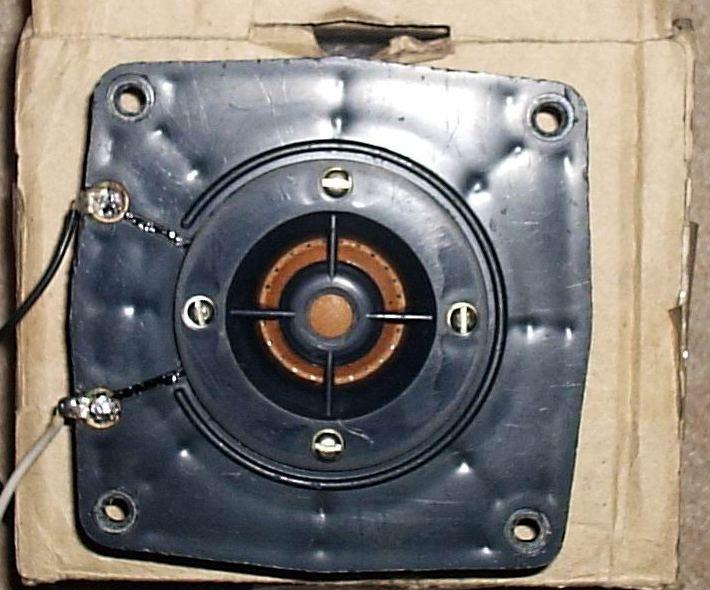

Крепёжно-декоративный фланец лишь слегка притягивается к МС, чтобы его перемещения были лёгкими в пределах отверстий под головками болтов. Катушку опускаем в зазор и, перемещая туда-сюда фланец, осаживаем до конца катушку в зазор. Даже на этих ленточках, при правильном положении крепёжного фланца, подвижка должна легко перемещаться в колодце-отверстии. Окончательно затянуть болты крепления.

Когда катушка цела – и достать её из фланца проблем нет. Ткнул батарейкой в нужной полярности и подвижка выскочит прямо в руки. Когда катушка сгоревшая – то полная разборка с описанным способом установки, либо деформация воротника, обрыв проводов (если тянуть за них) и прочие неудобства.

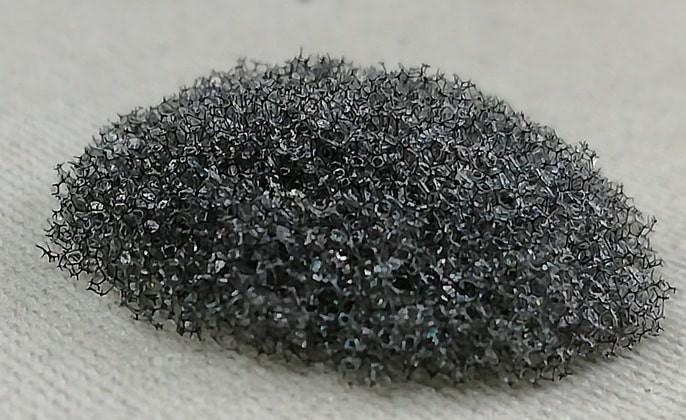

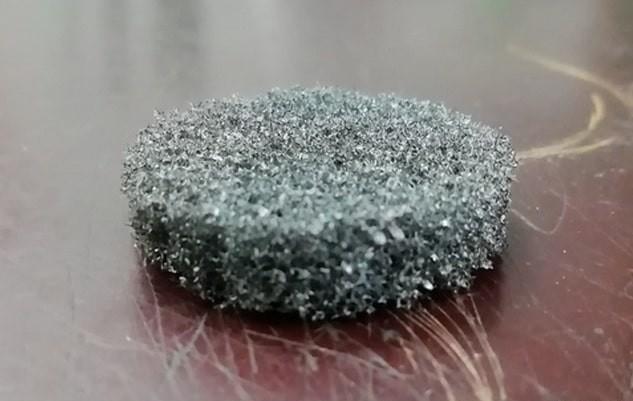

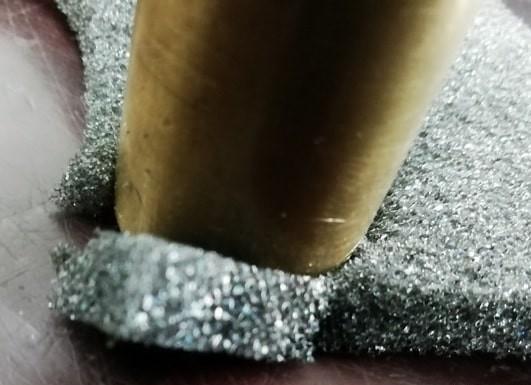

Для пыжика-поглотителя я взял серый поролон толщиной 6 мм. Придавил оправкой нужного диаметра, обрезал по окружности канцелярским ножом.

Обрезаем пыжик по кругу, от края к центру обычными ножницами до придания ему полусферического профиля и примеряем.

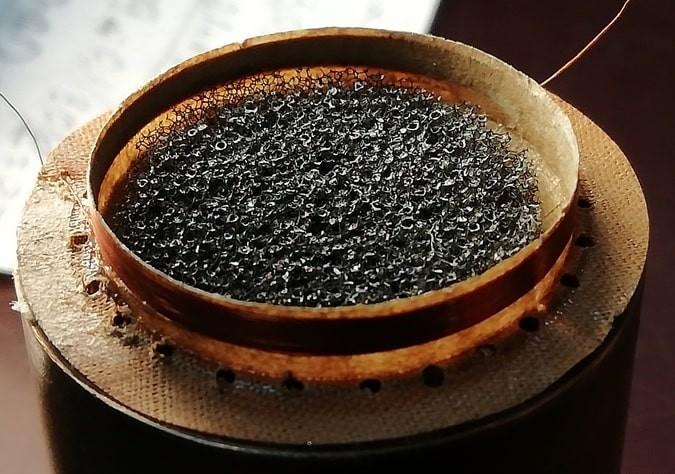

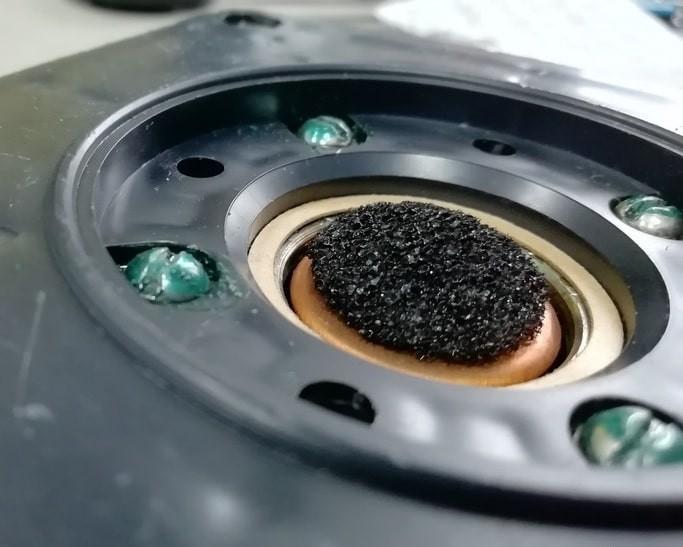

Окунув поролон в тушь, чуток отжав его о край флакона, укладываем пыжик на листок бумаги плоской стороной и зацепив его иголкой, слегка протаскиваем по этом у листку. Излишки туши останутся на бумаге. Остаётся этот листок положить на батарею и высушить тушь в поролоне. По готовности, пыжик приклеить в центре керна на капельку Момент-1.

В зависимости от состава туши, поролон становится достаточно жестким и твёрдым. Например с натуральной. На белке, саже и воде. Той, которая достаточно быстро протухает. Поролон после неё аж похрустывает при нажатии и бритвой режется слой за слоем без повреждения – деформации основного. Эта же тушь до состояния сухаря поролон не доводит. Какая-никакая эластичность всё же остаётся.

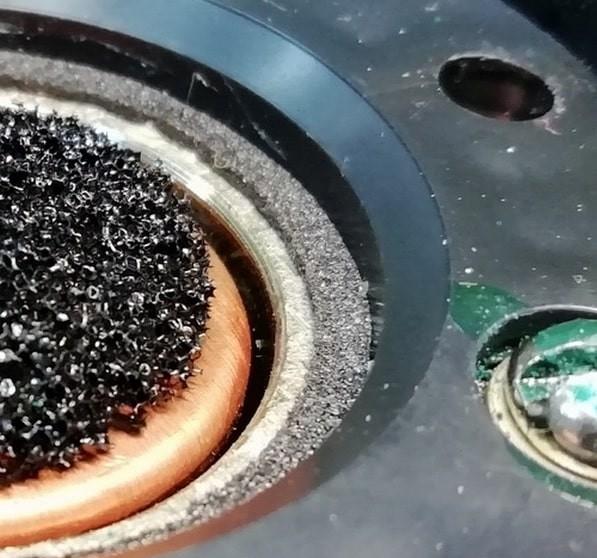

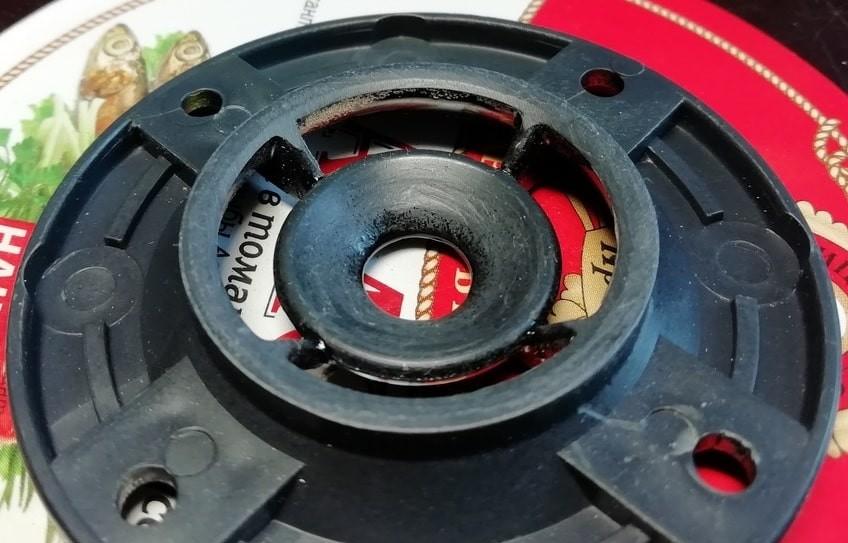

Как не крути, но родные проставочные картонные кольца не подходят для данного вида подвижки. На слух, снизить резонансную частоту при всех желаниях и отверстиях по гофру не удалось. Поэтому картонные кольца удалил и прибрал их для мягкого подвеса. Вместо колец использовал прессованный поролон из обрезков-остатков ППУ подвеса. Ширина стандартных картонных колец 2,8 мм при толщине 0,6 мм. Поролон прессованный имеет ту же толщину, но достаточно эластичный. Отрезал полоску длиной сразу на три пищалки шириной в 2 мм и приклеил на Момент-1 нижнее (достаточно 4-6 маленьких намёков на клей) кольцо.

И точно так же на воротник подвижки:

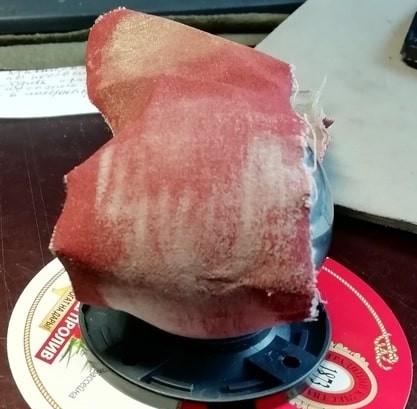

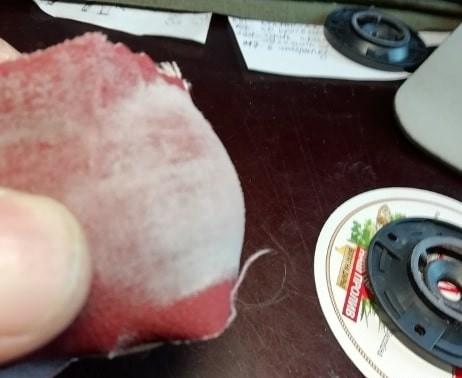

И тут же потребовалось снять фаску с опорной
