Акустический динамик модели 15 ГД-11А «Вега» (производство ПО «Вега», г. Бердск) — это легендарный советский среднечастотный громкоговоритель. Он широко применялся в составе акустических систем и радиоприемников, отличаясь сбалансированным звучанием и высокой надежностью. Диаметр диффузора составляет 15 см (6 дюймов), что обеспечивает достаточную площадь излучения для качественного воспроизведения средних частот.
Ключевой особенностью 15 ГД-11А является способность передавать звук с минимальными искажениями при сохранении долговечности конструкции. Динамик оснащен мощным ферритовым магнитом, обеспечивающим стабильное магнитное поле. Диффузор выполнен из бумажной массы со специальной пропиткой, что улучшает акустические свойства и защищает материал от деформации. Ход диффузора оптимизирован для точной передачи звуковых волн. Если вы ищете другие варианты, обратите внимание на 15 ГД-11А «Романтика», который имеет схожие габариты, но отличается конструкцией корзины.
Подвес динамика выполнен из эластичного материала, обеспечивающего необходимый ход без потерь энергии. Центрирующая шайба из ткани с пропиткой надежно фиксирует звуковую катушку. Магнитная система включает ферритовый магнит марки М22РА220, что гарантирует высокую индукцию в зазоре.
Модель 15 ГД-11А используется в различных аудиоустройствах: от домашних аудиосистем до профессиональных мониторов. Наиболее оптимальным акустическим оформлением для этого динамика считается закрытый ящик (ЗЯ), который позволяет подавить обратные звуковые волны и улучшить качество звучания. Также динамик успешно работает в фазоинверсных колонках, где требует тщательного подбора объема и настроек. Для сравнения, более крупные динамики, такие как 0,1 ГД-13, используются в совсем других частотных диапазонах, тогда как 15 ГД-11А идеально заполняет середину спектра.
При конструировании акустики часто возникает необходимость замены динамика. Среди аналогов 15 ГД-11А можно выделить модели с близкими размерами и характеристиками:
Звучание 15 ГД-11А характеризуется чистотой и детализацией в среднечастотном диапазоне. Динамик способен передавать все нюансы вокала и инструментальной музыки, оставаясь нейтральным и не искажая оригинальную запись. Благодаря широкому динамическому диапазону, он подходит для воспроизведения любых музыкальных жанров — от классики до рока. Динамик отлично вписывается в многополосные АС, дополняя их полным и насыщенным звуком.
Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления:
выпускался на ПО “Вега” в г. Бердск. Является предшественником . Применялся в закрытых акустических системах как среднечастотное звено. Так же выпускались и 15ГД-11А «RRR».
Модель 15ГД-11А предшественник . Применялся в закрытых и фазоинверсных акустических системах в качестве среднечастотного звена.
Параметры 15ГД-11А:
Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц
Неравномерность АЧХ в диапазоне 200–5000 Гц: 10 дБ
Чувствительность: 88,5 – 92 дБ
Коэффициент гармоник на частотах:
400 – 630 Гц: 4%
1000 Гц и выше: 3%
Номинальное сопротивление: 4 Ом, 8 Ом и 16 Ом
Рабочая мощность: 15 Вт
Предельная шумовая мощность: 20 Вт
Предельная долговременная мощность: 20 Вт
Предельная кратковременная мощность: 30 Вт
Частота основного резонанса: 100 Гц (±40 Гц)
Габаритный размер: Ø125х73,7 мм
Вес: 1,2 кг
Описание 15ГД-11А

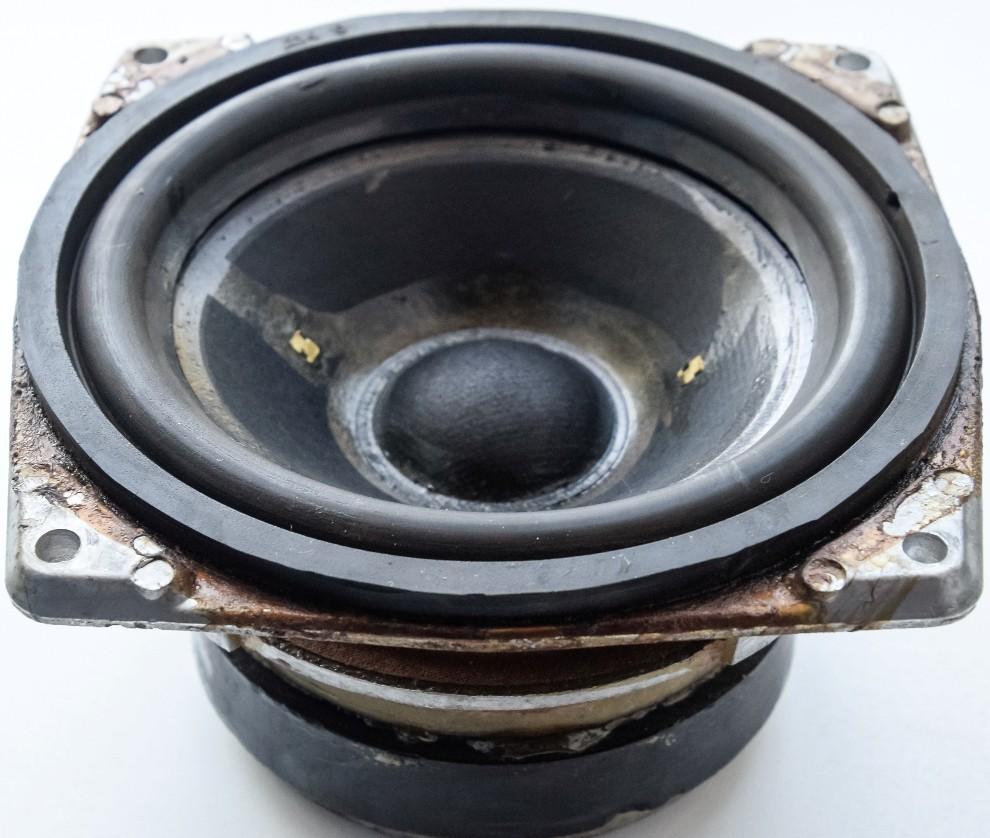

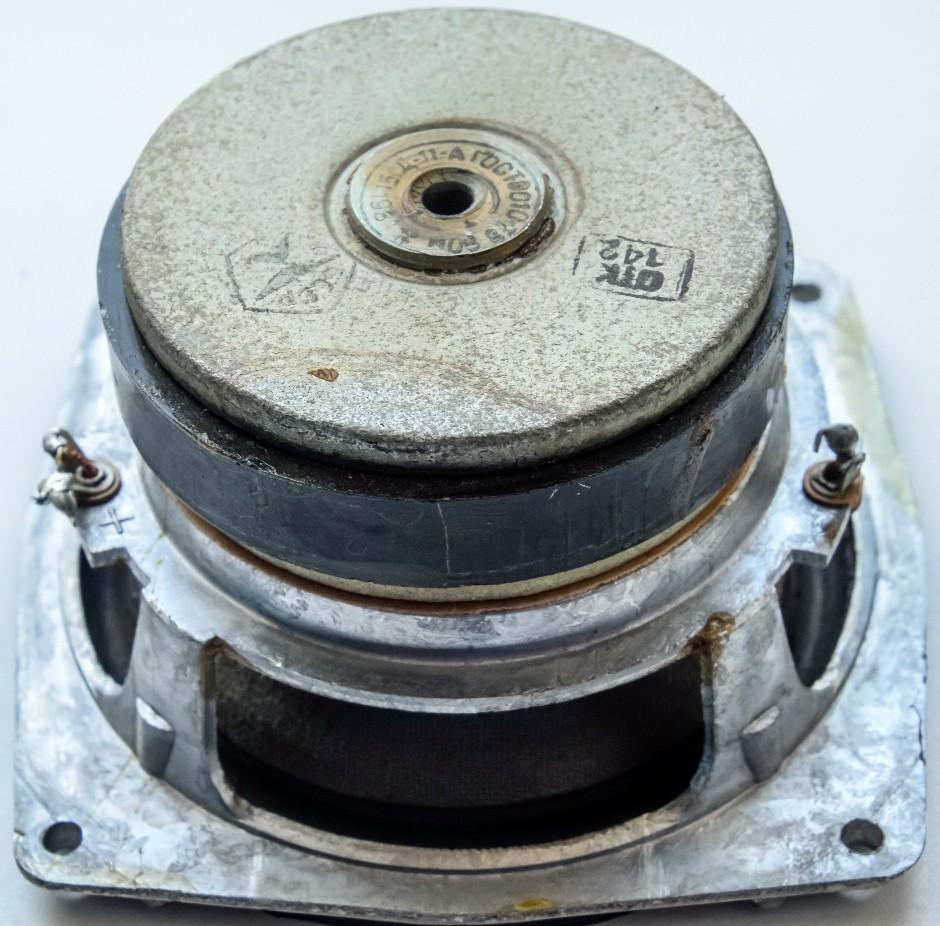

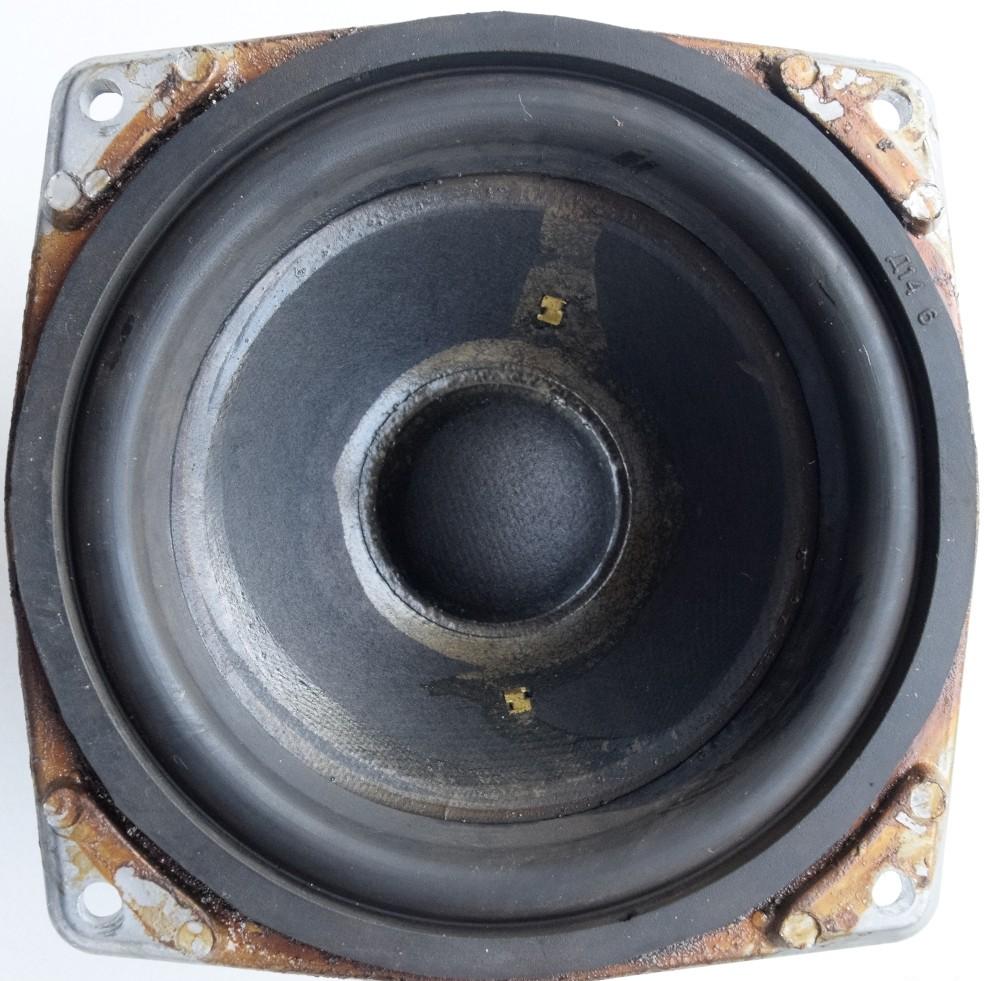

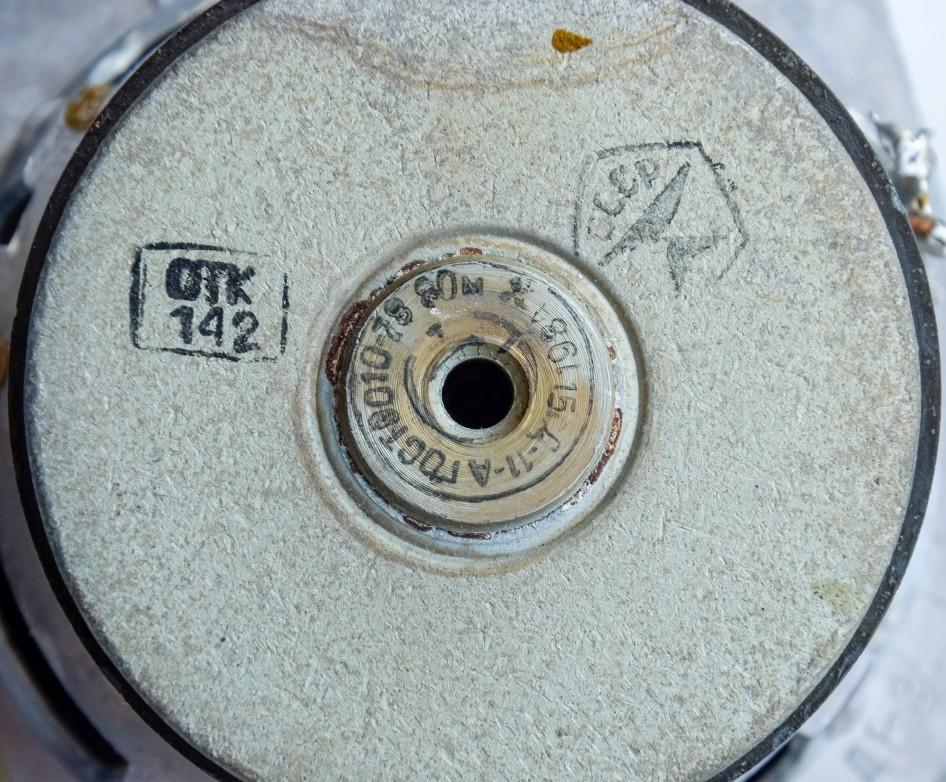

Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением. Диффузор конической формы из бумажной массы с пропиткой. Колпачок сферической формы из бумажной массы с пропиткой. Подвес тороидальной формы из резины. Центрирующая шайба из ткани с пропиткой. Основным отличием от других вариантов 15ГД-11А является уши на раме под винты. Так же в Веговских динамиков, сзади на керне углубление, но не сквозное.
Магнитная система состоит из кольцевого ферритового магнита марки М22РА220, размером К85х35х15 мм. Керн Ø24,9 мм. Верхний фланец с отверстием Ø27,2 мм. Высота воздушного зазора 8 мм. Радиальная ширина воздушного зазора 1,15 мм. Индукция в воздушном зазоре 0,95 Тл.

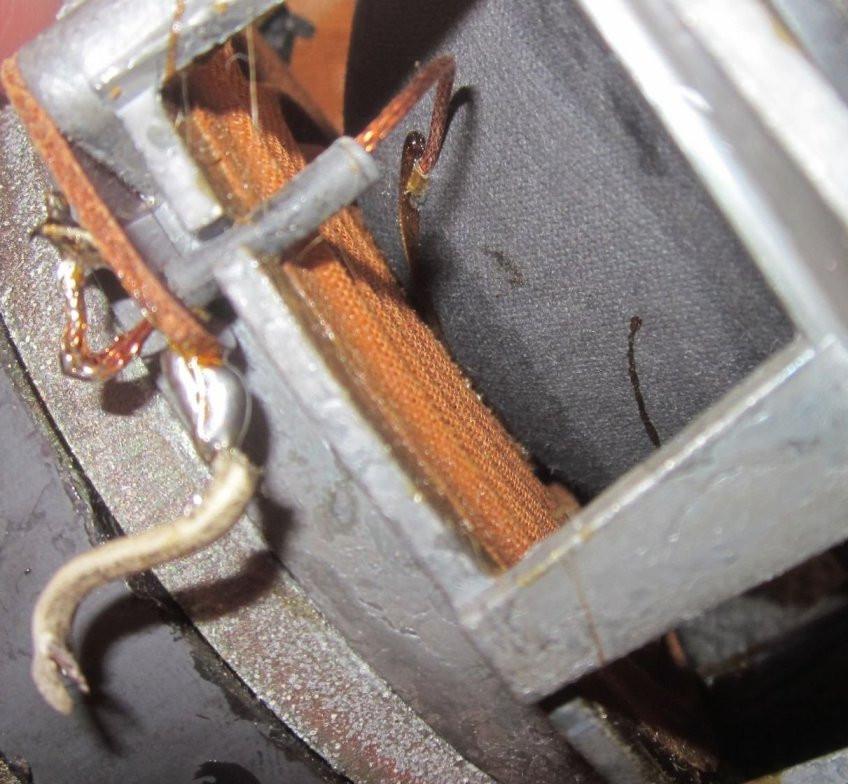

Звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,2 мм, намотка двухслойная, общее число витков 93, в первом слое 47 витков, во втором 46. Высота намотки 8,9 мм. Омическое сопротивление 6,8 Ом. Каркас катушки изготовлен из бумаги марки К-120Н высотой 19,1 мм. Внутренний диаметр 25,4 мм, внешний – 26,4 мм.

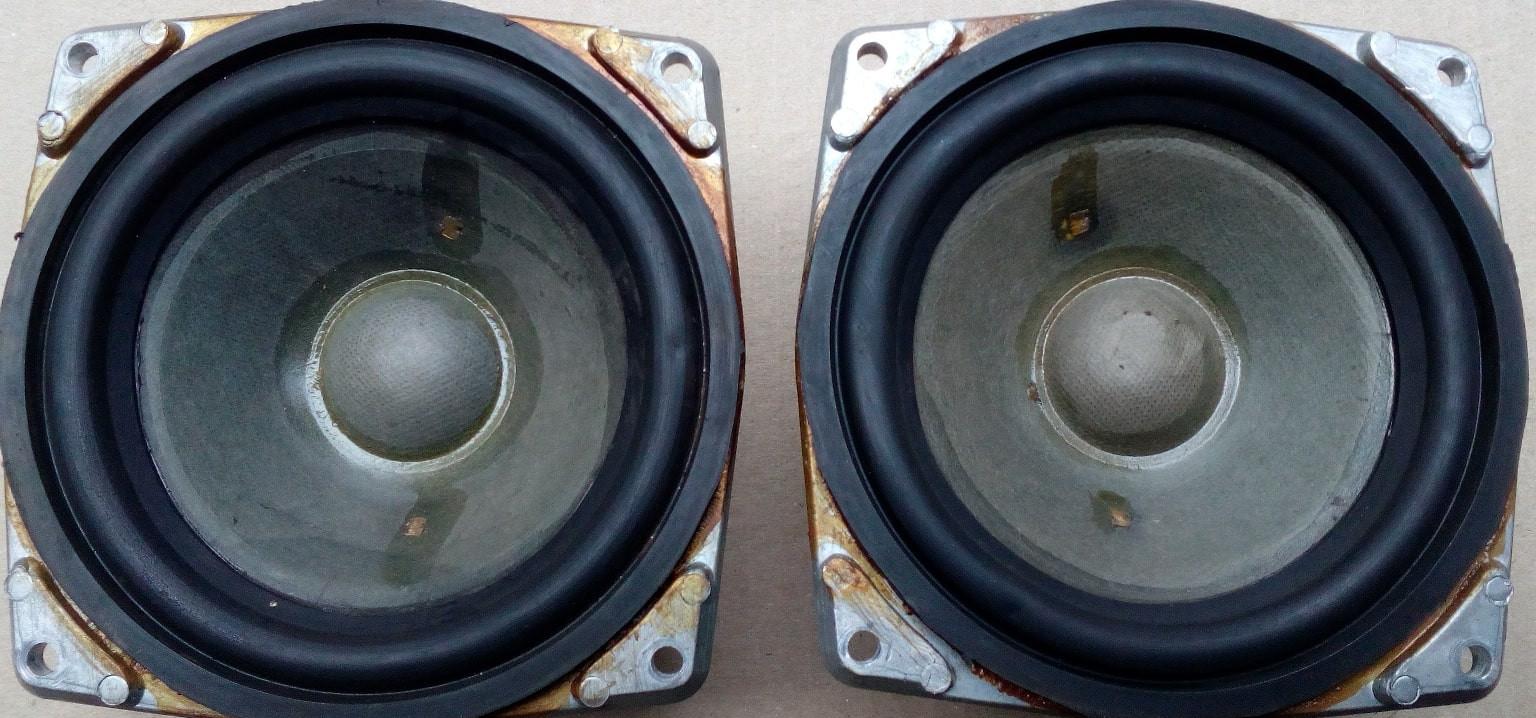

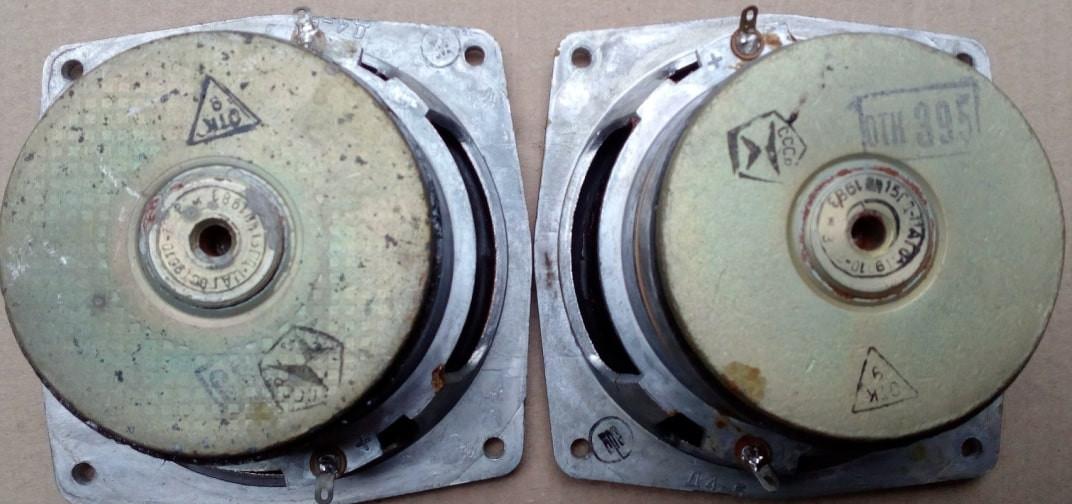

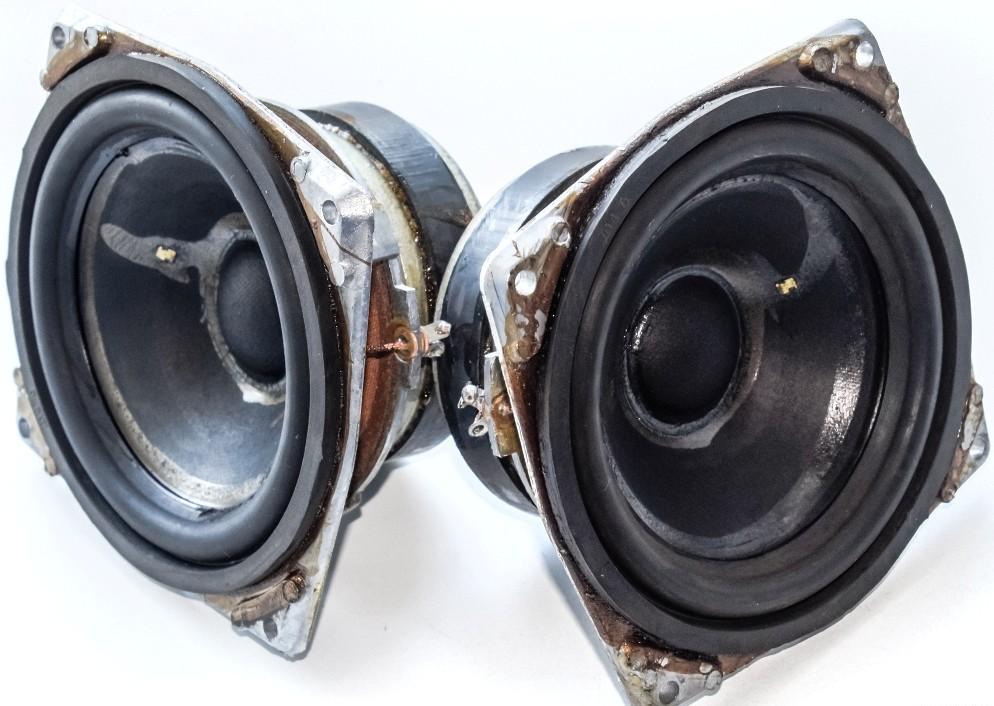

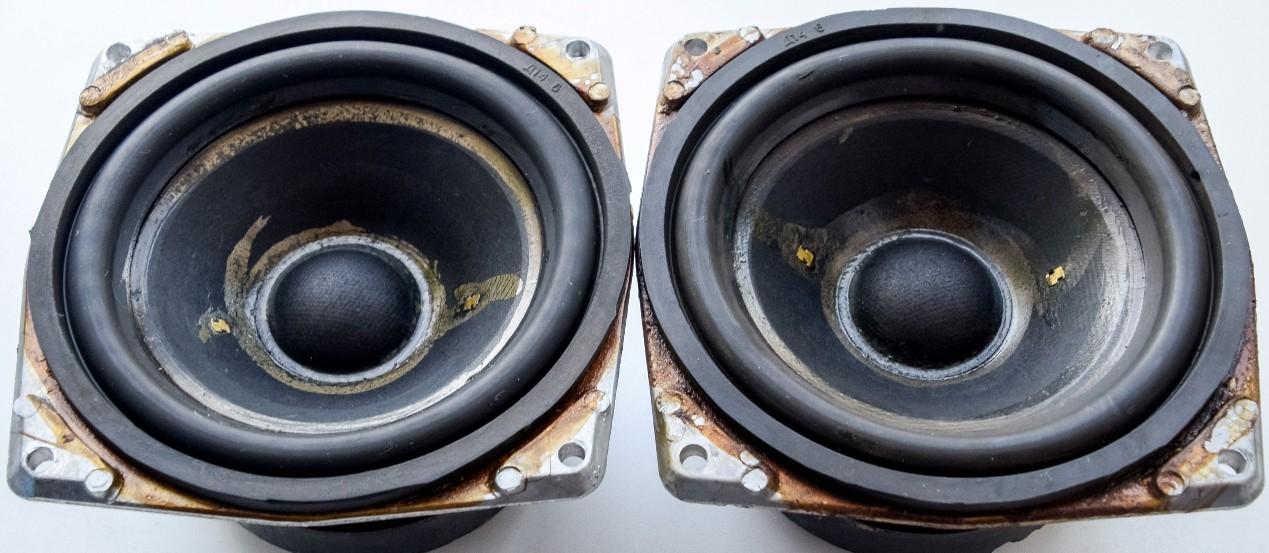

15ГД-11А от производственного объединения «Вега», г. Бердск:

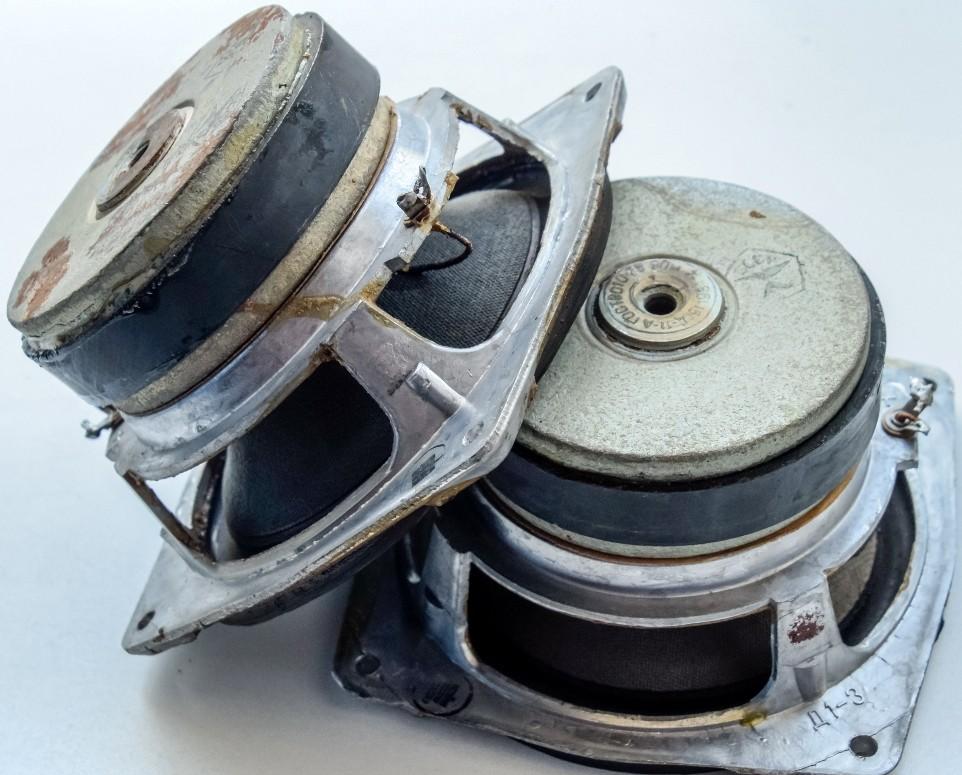

Слева изготовитель – Северодонецкого завода сопротивление, справа – Бердск (отверстие в керне не сквозное):
