Акустическая система 25АС-302: анализ фильтров и рекомендации по доработке

Данная страница является устаревшей версией материала. Актуальный, полный разбор и схему доработки вы найдете .

Рассмотрим акустическую систему . Ниже приведены исходные данные для расчета кроссовера. Динамик НЧ: сопротивление катушки 3,7 Ом, индуктивность 0,7 мГн. Конструкция баффла обеспечивает +2 дБ в диапазоне 600-900 Гц (визуализацию баффла опускаю). Динамик СЧ: катушка 3,5 Ом, индуктивность 0,3 мГн, сопротивление на резонансе 16 Ом, частота резонанса 200 Гц (используется маленький колпак). Баффл добавляет +1,5 дБ в диапазоне 700-1400 Гц. Переключатель режимов установлен в положение 0 дБ. Динамик ВЧ: катушка 7 Ом, индуктивность 50 мкГн, резонанс 1,5 кГц, влияние баффла несущественно. Исходная схема кроссовера:

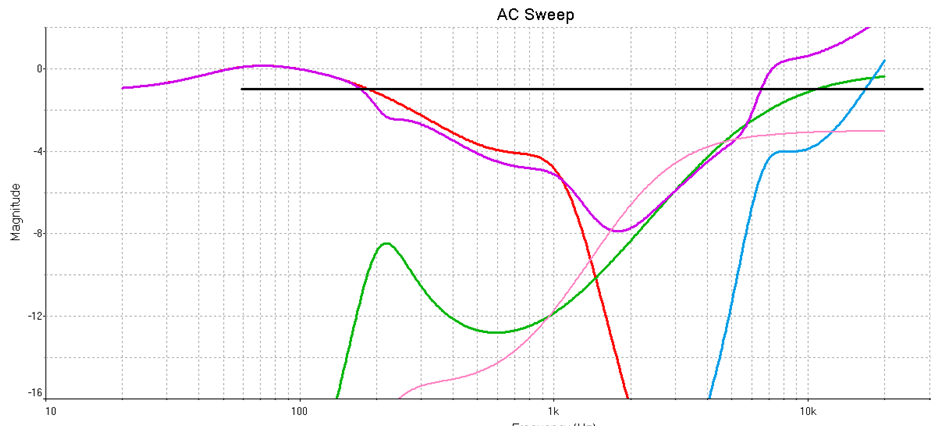

Результаты запуска моделирования в Multisim — АЧХ фильтров:

Чёрная линия на графике соответствует уровню 84 дБ, что является средним значением. Фильтр НЧ звена работает практически нормально, баффл помогает вытянуть полку до -1 дБ вплоть до частоты 1 кГц. Однако возникает проблема: у динамика на АЧХ присутствует выраженный горб с максимумом при 800 Гц (это видно на любой его характеристике). Устранить его можно только методом режекции, но это сложно, так как раздел с СЧ звеном установлен на 1500 Гц вместо заявленных 700 Гц. СЧ звено (зелёная линия): низкие частоты срезаны фильтром первого порядка, пик на резонансе неслабый (в реальности он может быть значительно сильнее). По ВЧ среза нет вообще, отдача падает после 5 кГц хаотично. Яма в диапазоне 1,5-3 кГц рассчитана (если вообще рассчитывалась) на наличие диких пиков АЧХ в «плюс», здесь баффл уже не помогает. Раздел СЧ-ВЧ находится около 5,5 кГц. ВЧ фильтр выполнен отлично: спад -3 дБ на 6 кГц (относительно полки), плюс он компенсирует завал на 20 кГц на 4 дБ. Всё, что можно сделать оперативно — исключить из схемы переключатель и спаять резисторы СЧ звена следующим образом:

В результате получим АЧХ СЧ звена, показанную розовым цветом. Это решение избавляет от проблем с неконтактами на старых переключателях и обеспечивает отличную частотную характеристику сопротивления АС. В качестве альтернативы можно рассмотреть использование динамика 4 А-26 «Кинап» для улучшения характеристик среднего диапазона.

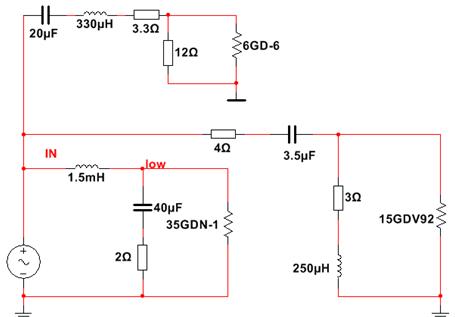

Затем Стасу* в руки попал динамик 15ГДВ-92-16. Без изменения намоточных узлов схема выглядит так:

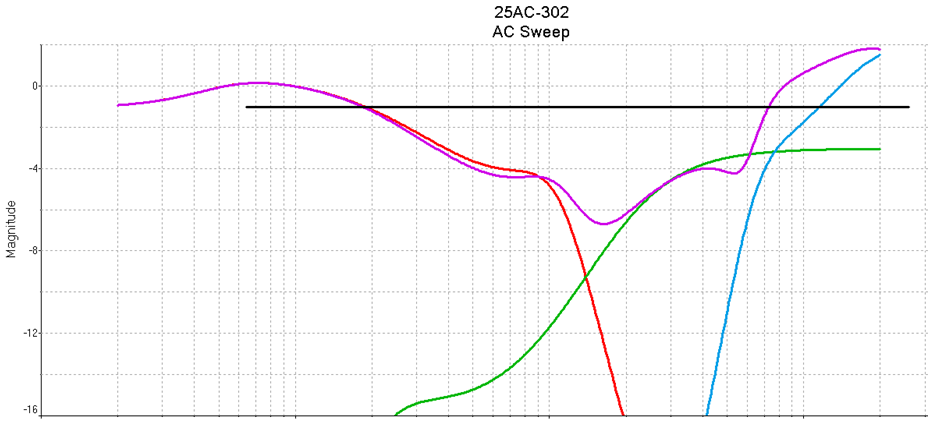

АЧХ этих фильтров:

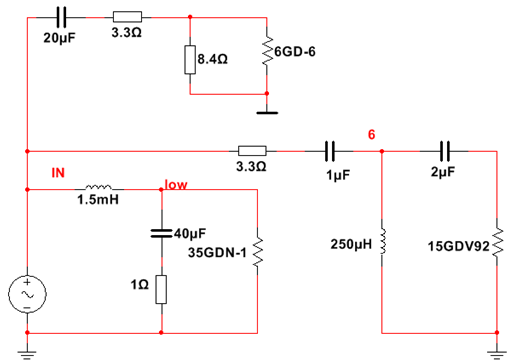

Результат практически идентичен предыдущей АЧХ. Но главный плюс новой ВЧ головки в том, что резонанс у неё составляет 1,8 кГц и он очень спокойный. Поэтому использовать её нужно по максимуму, обрезав полосу СЧ динамику сверху. Схема доработки:

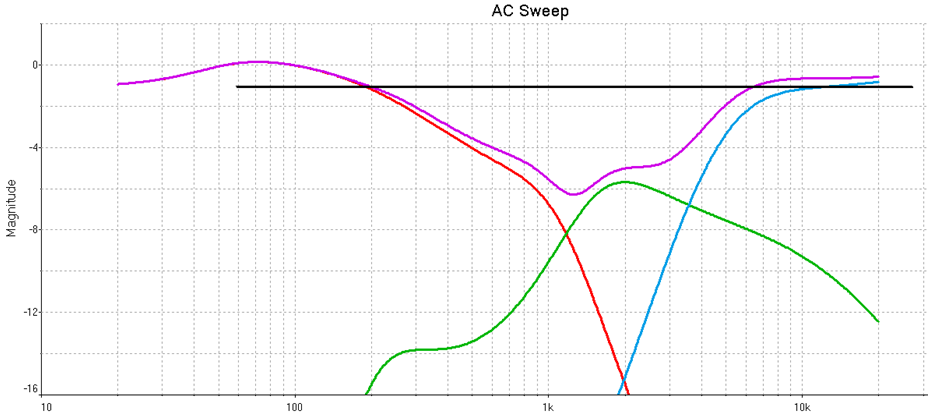

Её АЧХ:

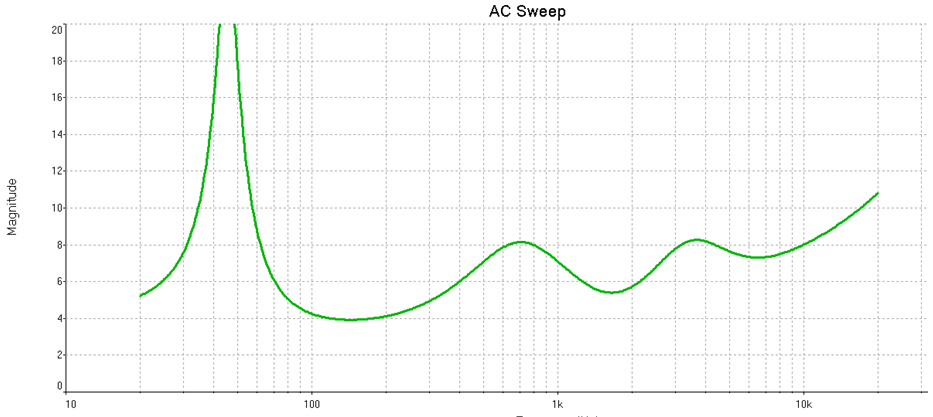

В НЧ звене резистор увеличен до 2 Ом для компенсации горба АЧХ , как показано на схеме слева в . Программа Multisim требует смены полярности СЧ динамика, это означает, что необходимо прослушать все варианты фазировки НЧ-СЧ и СЧ-ВЧ вживую на музыке и/или шуме и синусоиде вблизи частот раздела. СЧ звено получило фильтр первого порядка по срезу ВЧ. Частоты раздела установлены на 1200 и 3500 Гц. Частотная характеристика сопротивления (ниже 100 Гц не анализируем):
