Динамик 4А-26 «Кинап»: технические характеристики и описание

Динамик 4А-26 «Кинап» представляет собой широкополосный электродинамический излучатель, разработанный для использования в открытых акустических системах (АС). Это надежное решение для воспроизведения звука в помещениях и на открытом воздухе, отличающееся высокой надежностью и доступностью. Устройство часто применяется в качестве основного или среднечастотного излучателя в самодельных колонках и ретро-аудиотехнике. Для сравнения, если вам нужен более мощный аналог, можно рассмотреть Динамик 4А-27 «Ломо», который имеет схожую конструкцию, но отличается параметрами.

Основные технические параметры 4А-26

Для правильного подбора акустического оформления и усилителя важно учитывать следующие электрические и акустические характеристики динамика:

• Диапазон воспроизводимых частот: 80 – 10000 Гц.
• Уровень характеристической чувствительности: 94 дБ/Вт/м. Высокая чувствительность позволяет получать громкий звук даже от маломощных усилителей.

• Неравномерность АЧХ: 12 дБ. Это стандартный показатель для широкополосников, требующий коррекции эквалайзером или фильтром для плоской АЧХ.
• Частота основного резонанса (Fs): 80 Гц. Низкий резонанс позволяет динамикову воспроизводить басы, хотя и с некоторым спадом ниже 100 Гц.
• Номинальное сопротивление: 15 Ом. Специфический импеданс, который следует учитывать при расчете фильтров и подключении к усилителю.
• Габаритные размеры: Ø258х106 мм. Крупный формат требует соответствующего корпуса или открытого щита.

Конструкция и материалы

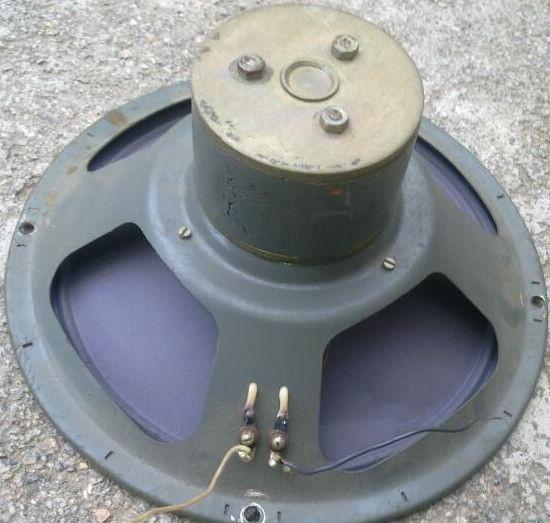

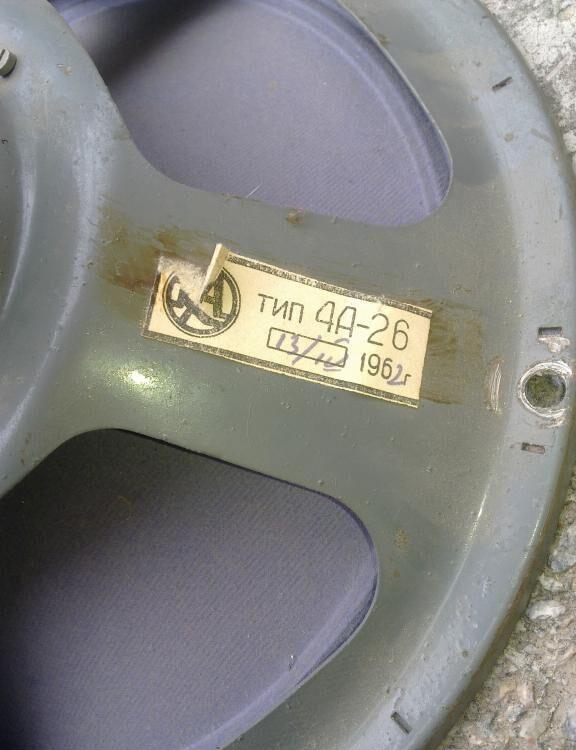

Головка громкоговорителя выполнена по классической схеме с неэкранированной магнитной цепью. Конструкция рассчитана на длительную эксплуатацию в сложных условиях. Диффузородержатель изготовлен методом штамповки из листовой стали, что обеспечивает жесткость и низкую стоимость производства.

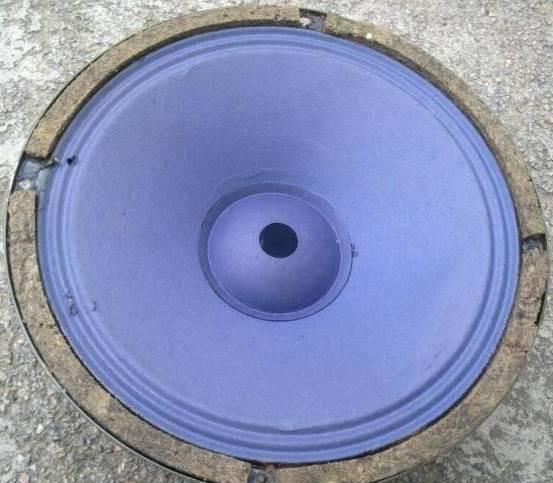

Диффузор выполнен из бумажной массы со специальной пропиткой. Бумага традиционно используется в Hi-Fi динамике за счет своих акустических свойств: она обладает правильной демпфирующей способностью, что дает «теплый» и естественный звук. Центрирующая шайба (подвес) изготовлена из ткани с пропиткой, что повышает ее долговечность по сравнению с резиной в условиях перепадов температур.

Звуковая катушка намотана в два слоя проводом ПЭЛ диаметром 0,13 мм. Общее количество витков составляет 106 штук. Диаметр каркаса катушки — 25,8 мм. Такая конструкция обеспечивает достаточную надежность при номинальной мощности 10 Вт.

Особенности применения и доработка

Динамик 4А-26 обладает специфической частотной характеристикой. В конструкции предусмотрен механический или магнитный подъем АЧХ в области от 4000 до 6300 Гц. Это инженерное решение было принято для улучшения разборчивости речи, что было актуально при назначении динамика для громкой связи и общественных оповещений. В музыкальных колонках этот подъем может восприниматься как излишняя яркость или «металлический» звук на высоких частотах.

При проектировании акустической системы для 4А-26 часто возникает задача выравнивания АЧХ. Опытные радиолюбители могут использовать фильтры верхних частот (ФВЧ) для защиты динамика от низких частот и срезания излишней громкости в области резонанса. Для более глубокого баса этот динамик не подходит, поэтому его часто используют в составе многополосных систем или в качестве твитера/середника в гибридных схемах, например, в проектах, аналогичных анализу фильтров и доработке АС-302.

Аналоги и ремонт

В случае выхода динамика из строя или необходимости замены, можно искать аналоги по габаритам и электрическим параметрам. Часто в качестве замены рассматриваются динамики серий «Калибр» или современные широкополосники с близким импедансом 15-16 Ом. Однако оригинальный «Кинап» ценится за специфический тембр и доступность на вторичном рынке.

При проверке исправности динамика 4А-26 измеряйте сопротивление катушки мультиметром. Оно должно быть близко к номинальному 15 Ом (обычно в диапазоне 14-16 Ом). Обрыв катушки или замыкание витков легко определяется визуальным осмотром и замером сопротивления. Также обратите внимание на состояние подвеса: если ткань рассохлась, динамик может вибрировать посторонним звуком.

Если вам требуется более современный и мощный динамик для музыкальных задач, стоит обратить внимание на АМФИТОН 35У-101 С, который предлагает улучшенные материалы диффузора и более широкий диапазон частот.

Авто фото: Роман
