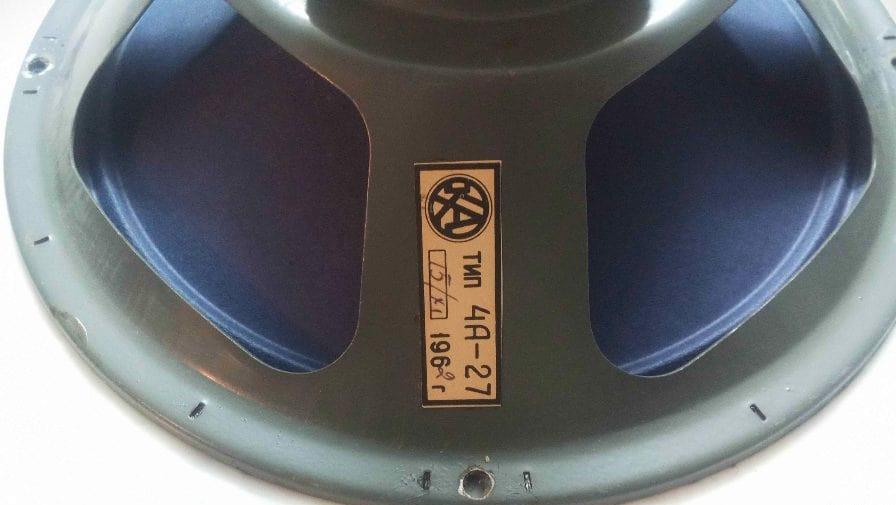

Динамик 4А-27 «Ломо»: характеристики и описание

Динамик 4А-27 от ЛОМО — популярный советский широкополосный излучатель, выпускавшийся с 1961 года. Он предназначен для применения в открытых акустических системах звуковых колонок как для работы в помещениях, так и на открытом воздухе. Благодаря надежной конструкции и доступности, этот динамик часто используется в самодельных АС и ретро-аудиопроектах. Для сравнения, более современные версии, такие как Динамик 4 А-28 «Ломо», имеют ряд улучшений, но 4А-27 остается классикой жанра.

Технические характеристики 4А-27

Ниже представлены основные параметры динамика, определяющие его звуковые качества и совместимость с усилителями:

Эффективный диапазон частот	70 – 10000 Гц
Среднее стандартное звуковое давление	0,3 Па
Максимальная мощность	6 Вт
Неравномерность АЧХ	16 дБ
Номинальное электрическое сопротивление	16 Ом
Частота основного резонанса	50 – 70 Гц
Диаметр излучающей поверхности	200 мм
Вес излучателя	9,5 г
Индукция в воздушном зазоре	8000 гс
Размеры (диаметр х глубина)	Ø258х129 мм
Вес динамика в сборе	1,5 кг

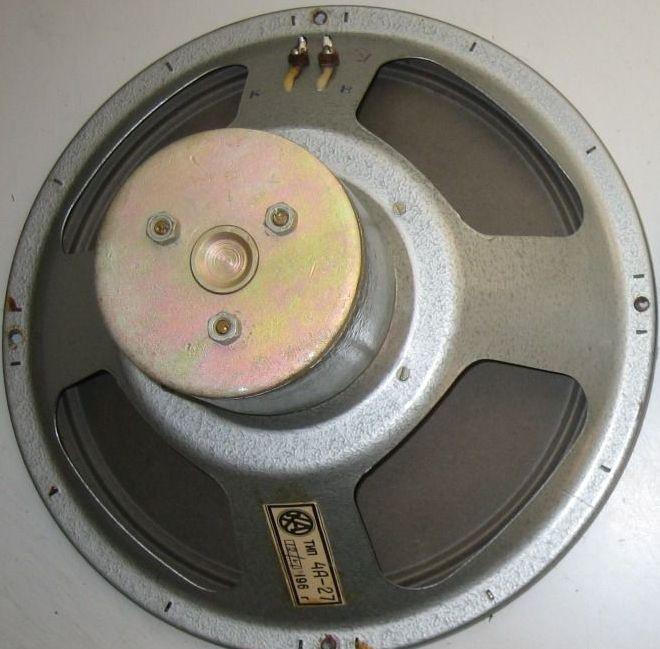

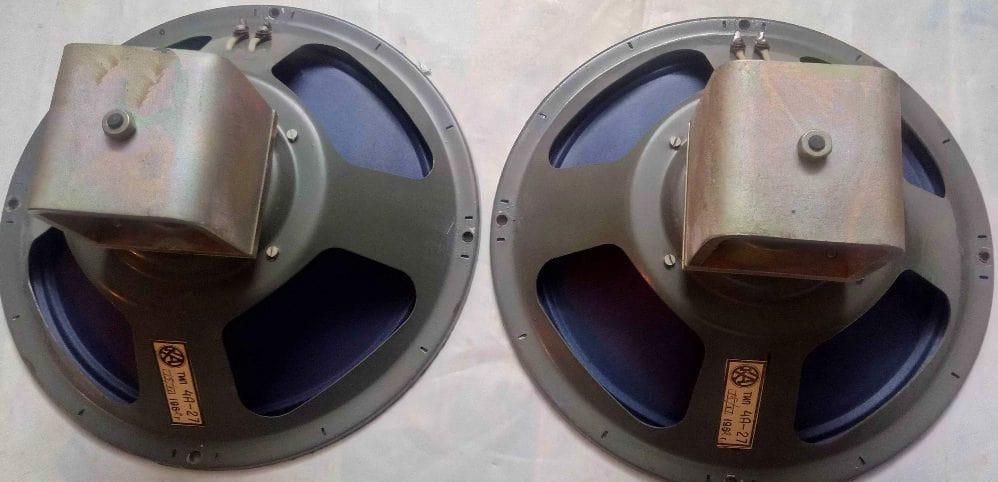

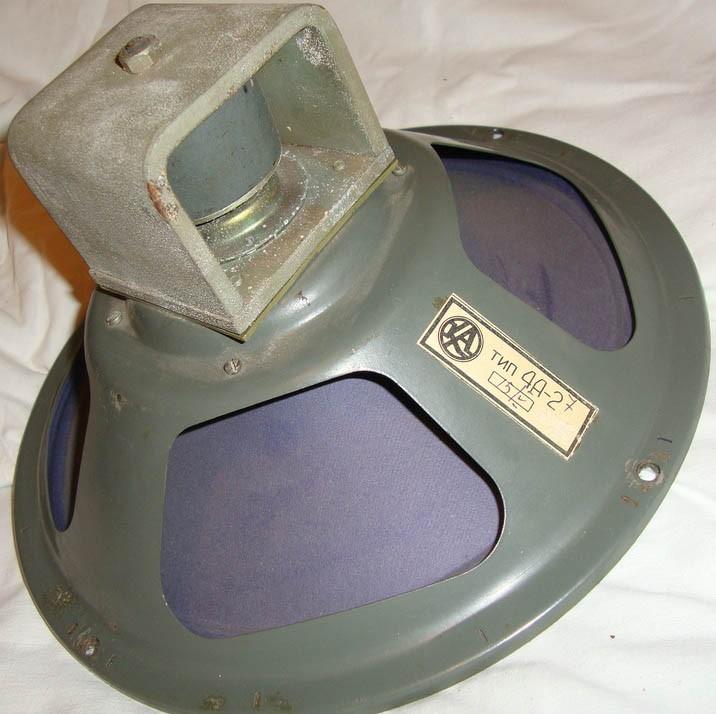

Конструкция динамика

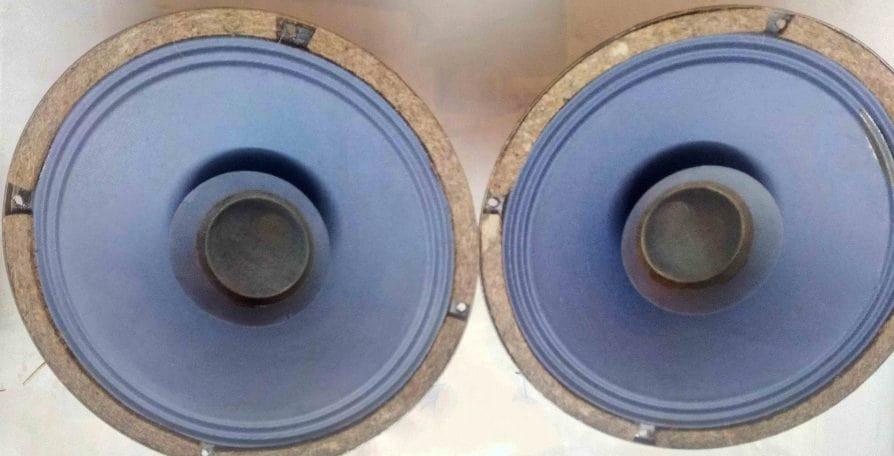

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен из штампованной стали марки 10КП-П. Диффузор имеет двухконусную форму: основной диффузор — литой из бумажной массы с криволинейной образующей; дополнительный — жесткий литой бумажный конус. Гофр двухзвенный с акустической промазкой.

Провод катушки индуктивности марки ПЭЛ диаметром 0,16 мм. Намотка 4-х слойная, общее число витков 158. Сопротивление по постоянному току составляет 12 Ом. Внутренний диаметр звукового катушечного каркаса (ЗК) – 27,5 мм, внешний диаметр (вместе с намоткой) – 25,6 мм. Каркас катушки изготовлен из алюминиевой фольги толщиной 0,1 мм. Диаметр керна 25,2 мм. Диаметр отверстия в верхнем фланце 27,8 мм. Воздушный зазор имеет ширину 1,3 мм и высоту 5 мм. Зазоры между деталями: катушка-фланец — 0,15 мм, каркас-керна — 0,2 мм.

Центрирующая шайба матерчатая, бекелезированная, гофрированная, плоская, диаметром 81 мм. Магнит литой, керновой марки ЮДНК-24 размером 44-50³х34 мм. Вес магнита составляет 0,45 кг.

Для тех, кто ищет альтернативы, стоит обратить внимание на Динамик 4 А-26 «Кинап», который также широко используется в советской аппаратуре. Однако 4А-27 отличается более специфическим звучанием и размерами, что делает его незаменимым при реставрации оригинальных колонок.
