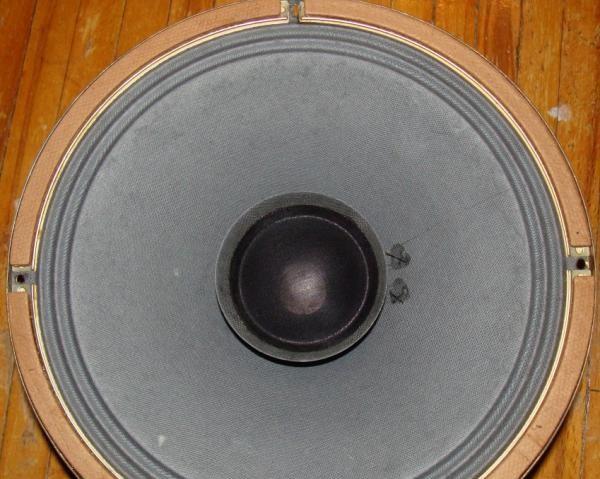

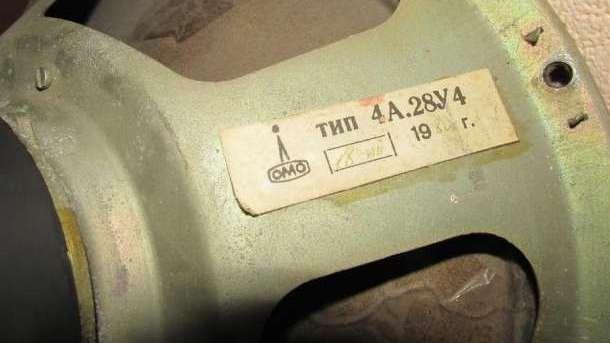

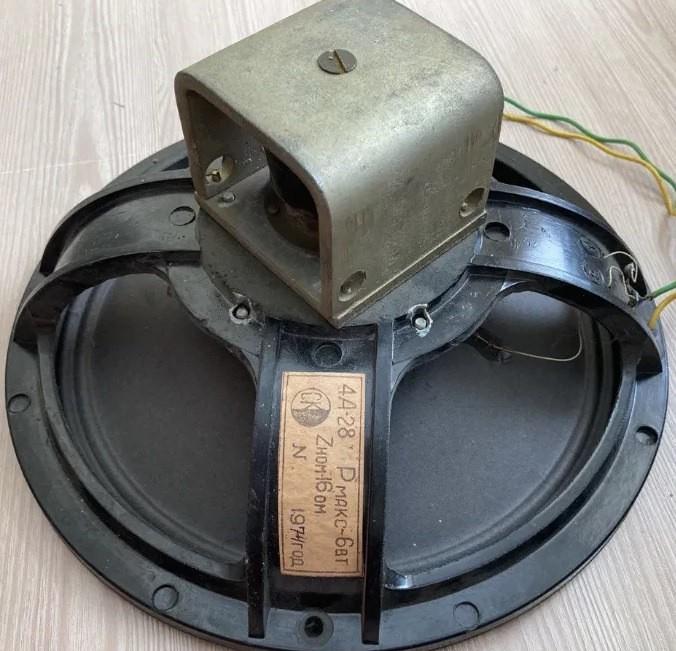

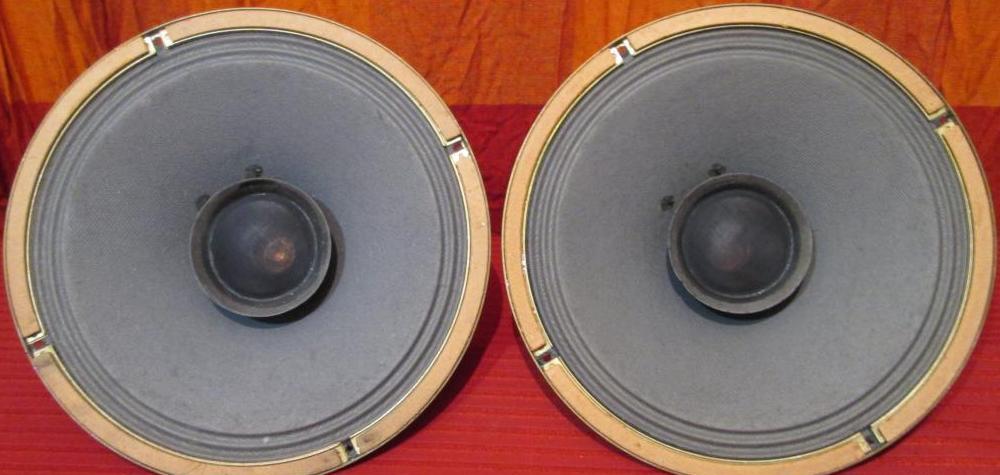

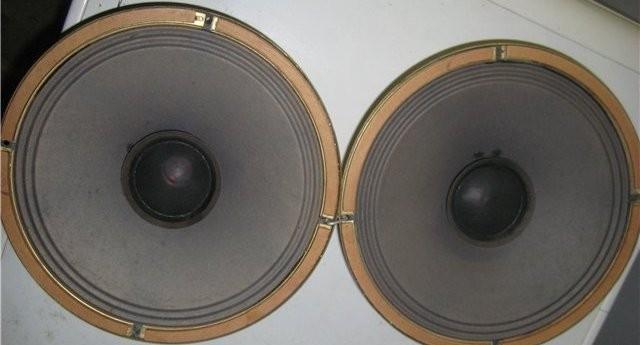

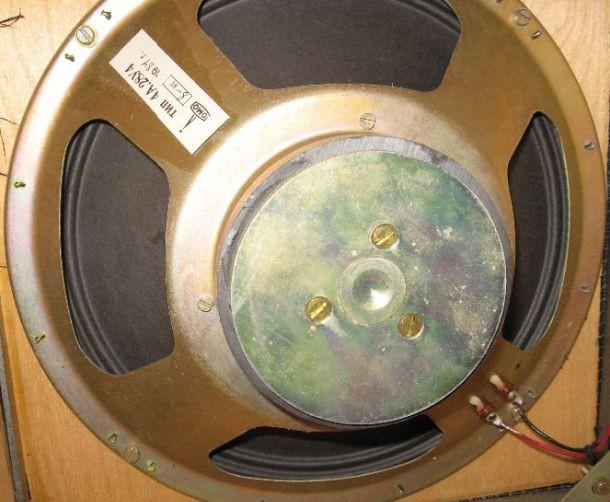

Динамик 4А-28 «Ломо»: характеристики и описание

Назначение: широкополосный громкоговоритель применяется в открытых акустических системах (АС) для воспроизведения звука в помещениях и на открытом воздухе. Выпуск модели стартовал в 1961 году, и за десятилетия она стала классикой советского радиостроения. отличаются надежностью и узнаваемым «теплым» звуком, что делает их популярными среди аудиофилов-любителей.

Технические характеристики 4 А-28:

• Эффективный диапазон частот: 70 – 14000 Гц

• Чувствительность: 93,5 дБ
• Среднее стандартное звуковое давление: 104,2 дБ (0,3 Па)

• Максимальная мощность: 6 Вт
• Неравномерность АЧХ: 16 дБ

• Номинальное электрическое сопротивление: 16 Ом
• Частота основного резонанса: 50 – 70 Гц

• Диаметр излучающей поверхности: 200 мм
• Вес излучателя: 9,5 г
• Индукция в воздушном зазоре: 8000 гс

• Габариты (размеры): Ø258х129 мм
• Вес динамика: 1,5 кг

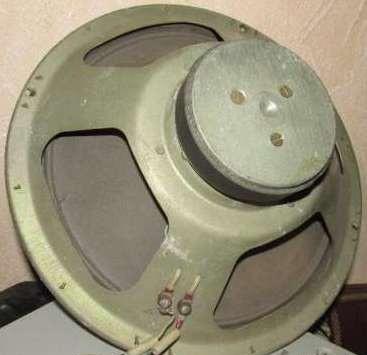

Конструкция 4 А-28:

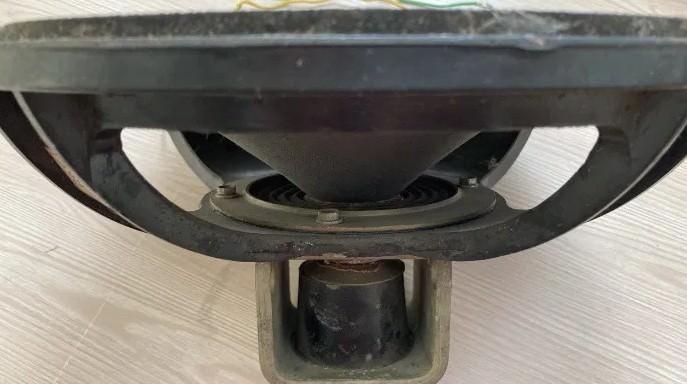

Головка громкоговорителя выполнена по электродинамическому типу, является широкополосной и круглой, с не экранированной магнитной цепью. Диффузородержатель изготовлен из штампованной стали марки 10КП-П. Диффузор имеет сложную двухконусную форму: основной диффузор — литой из бумажной массы с криволинейной образующей и трехзвенным подвесом; дополнительный — жесткий литой бумажный конус, обеспечивающий дополнительную жесткость и демпфирование.

Катушка намотана проводом марки ПЭЛ диаметром 0,16 мм. Намотка четырехслойная, общее число витков составляет 158. Сопротивление по постоянному току равно 12 Ом. Внутренний диаметр звуковой катушки (ЗК) – 25,6 мм, внешний диаметр (вместе с намоткой) – 27,5 мм. Каркас катушки изготовлен из алюминиевой фольги толщиной 0,1 мм. Диаметр керна 25,2 мм. Диаметр отверстия в верхнем фланце 27,8 мм. Воздушный зазор имеет ширину 1,3 мм и высоту 5 мм. Зазоры между каркас-керн составляют 0,2 мм; катушка-фланец: 0,15 мм.

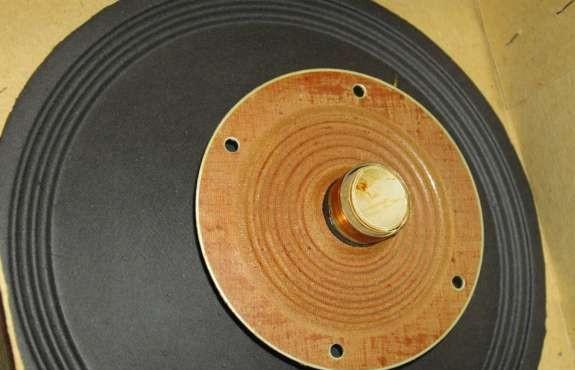

Центрирующая шайба выполнена из материи, пропитана бакелитовым лаком, имеет гофрированную плоскую форму диаметром 81 мм. Магнит прессованный кольцевой марки 2БА диаметром 90 мм и высотой 15 мм. Вес магнита составляет 0,6 кг.

Для тех, кто занимается модернизацией старых колонок, важно учитывать, что аналогом 4А-28 может выступать более современный Динамик 4А-27 «Ломо», который часто используется в схожих задачах благодаря близким параметрам. Однако 4А-28 сохраняет свою актуальность благодаря доступности и простоте замены.

Параметры Т-С с ферритовыми магнитами:

fs 61.8 Hz Qms 5.717 Qes 1.416 Qts 1.135 Fts 54.4 Mms 20.30 g Cms 0.327 mm/N Rms 1.379 kg/s Vas 56.80 litres Bl 8.063 Tm Eta 0.91 % Lp (1W/1m) 91.76 dB Dd 21.11 cm Sd 350.0 cm^2 Added mass 11.80 g Secondary measurement: мая 9 13:10:49 Air temperature 22.0 C Air pressure 1013.25 mB Air density 1.1959 kg/m^3 Speed of sound 344.4 m/s

fs 66.0 Hz Qms 4.776 Qes 1.068 Qts 0.873 Fts 75.6 Mms 20.99 g Cms 0.277 mm/N Rms 1.822 kg/s Vas 48.19 litres Bl 9.703 Tm Eta 1.25 % Lp (1W/1m) 93.12 dB Dd 21.11 cm Sd 350.0 cm^2 Added mass 11.80 g Secondary measurement: мая 9 13:16:00 Air temperature 22.0 C Air pressure 1013.25 mB Air density 1.1959 kg/m^3 Speed of sound 344.4 m/s

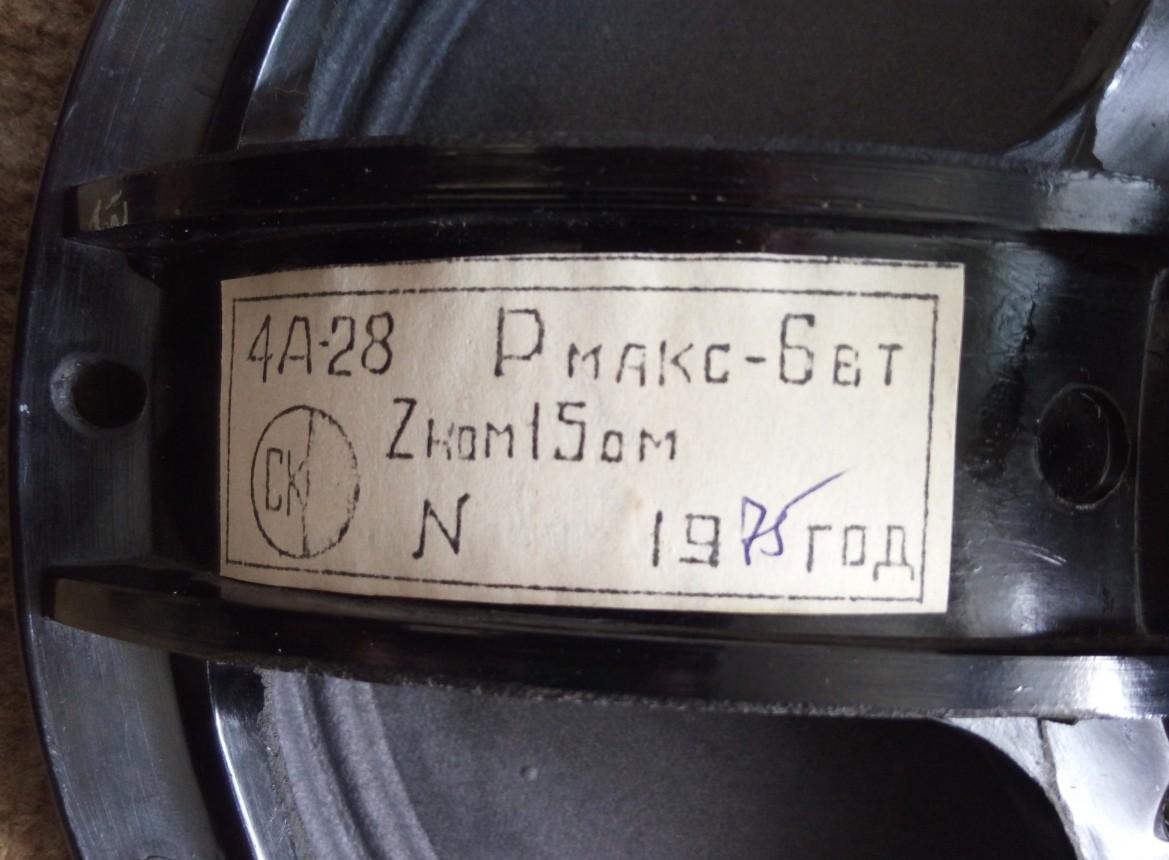

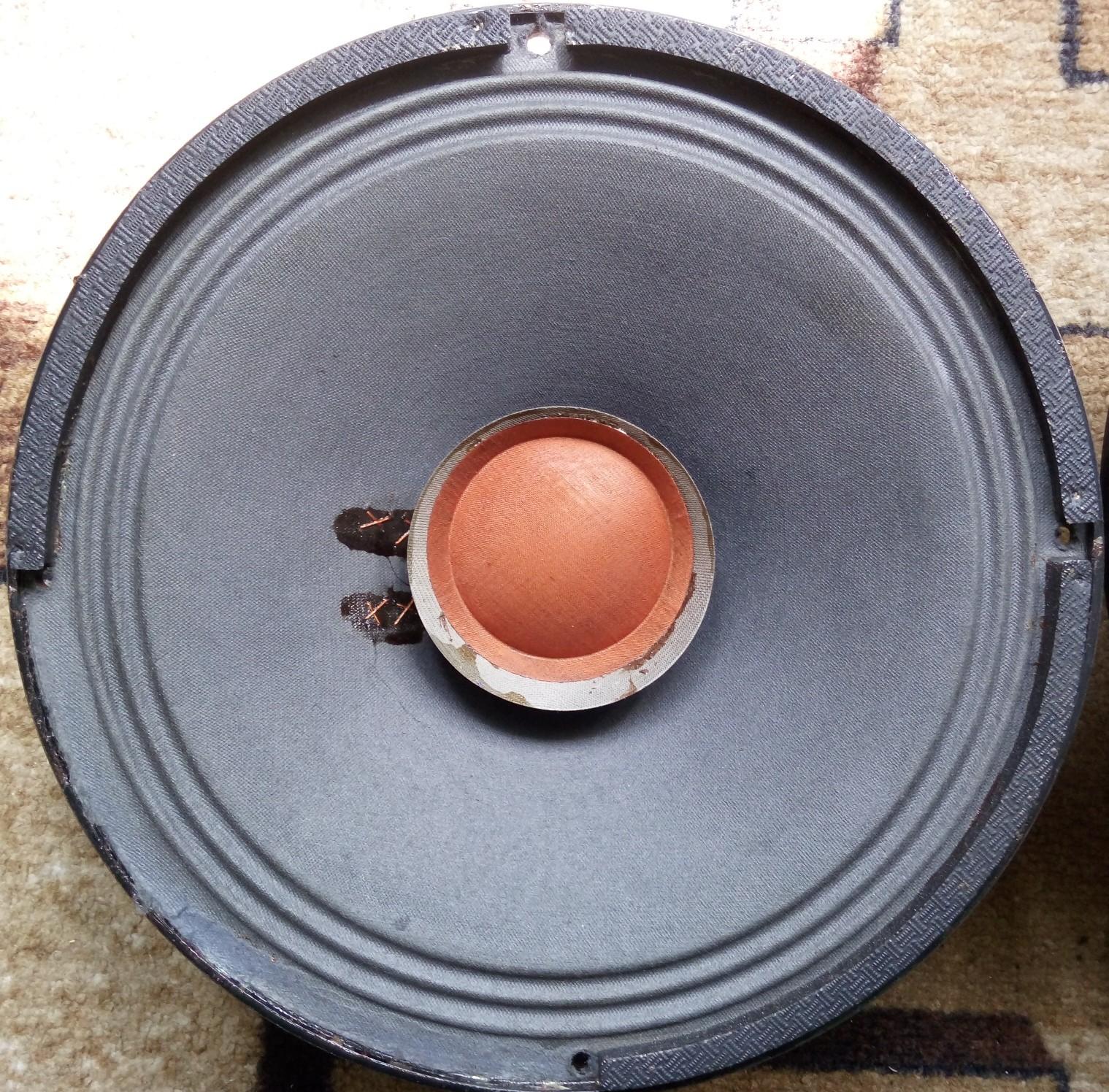

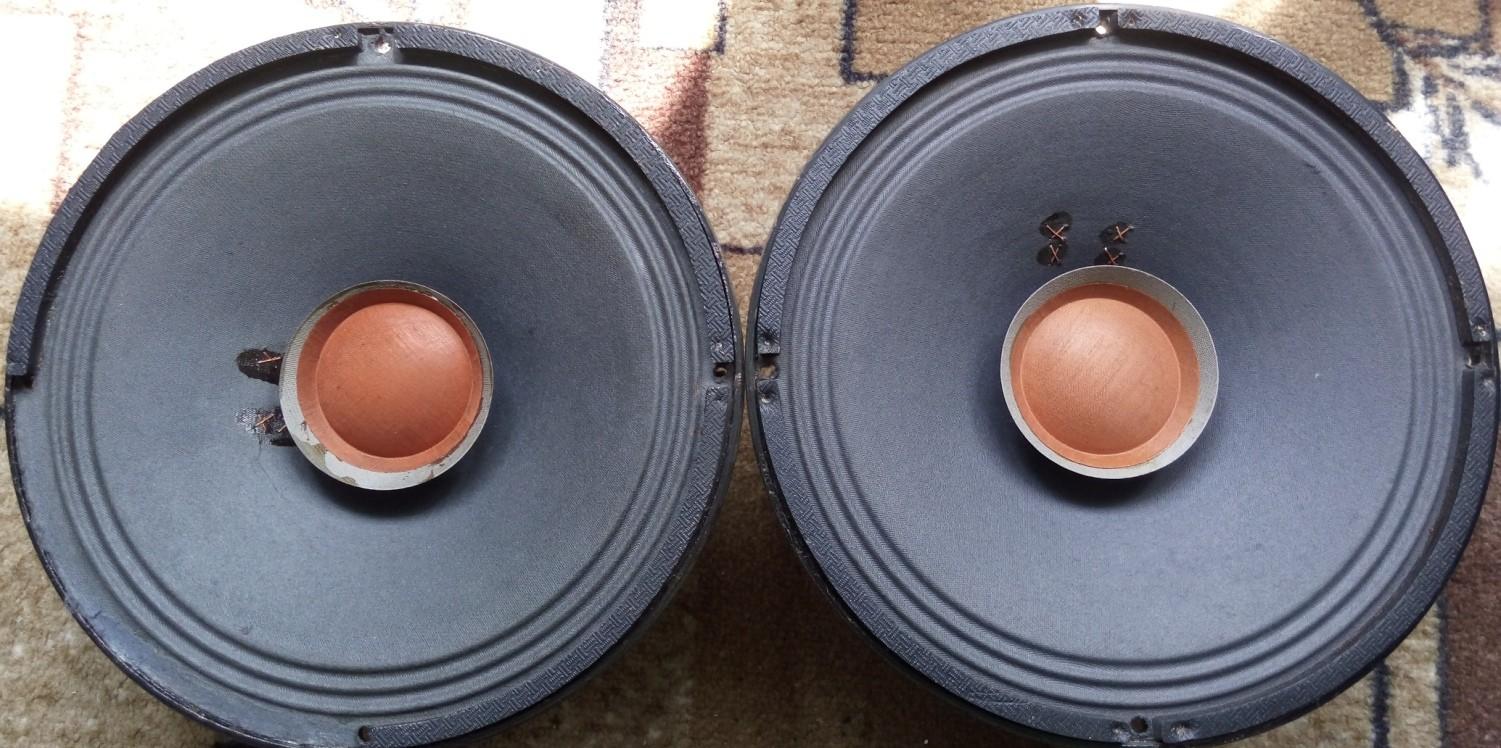

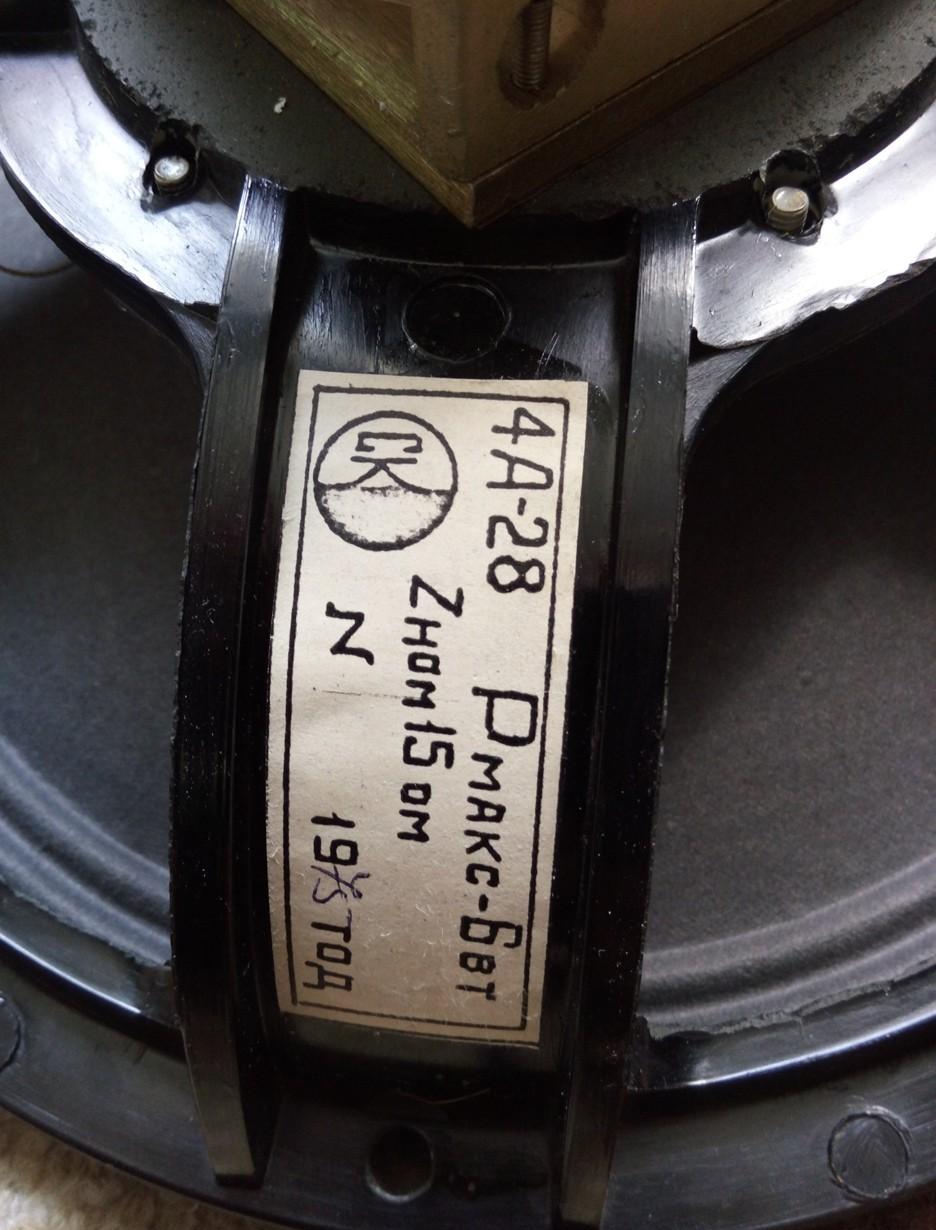

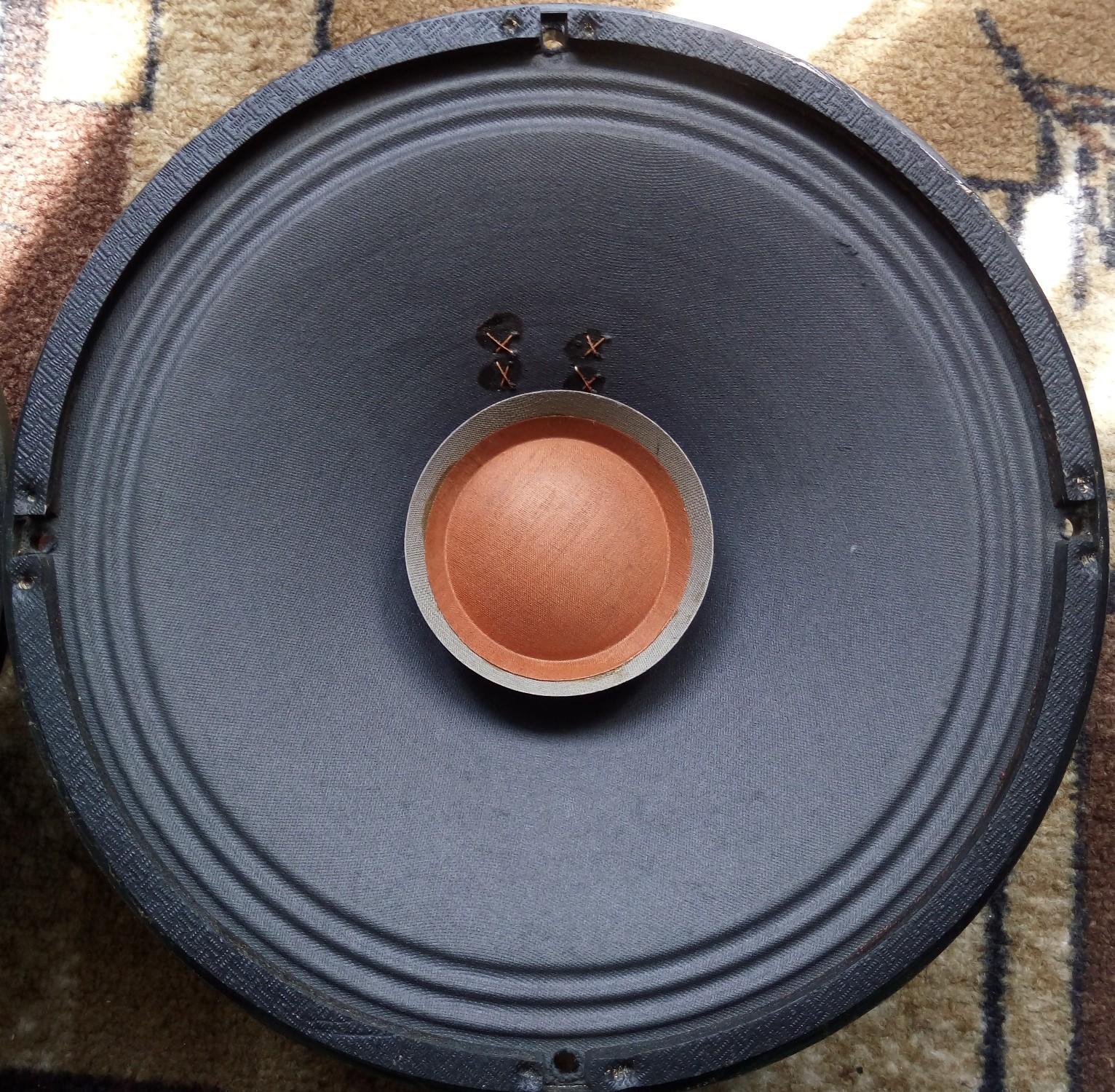

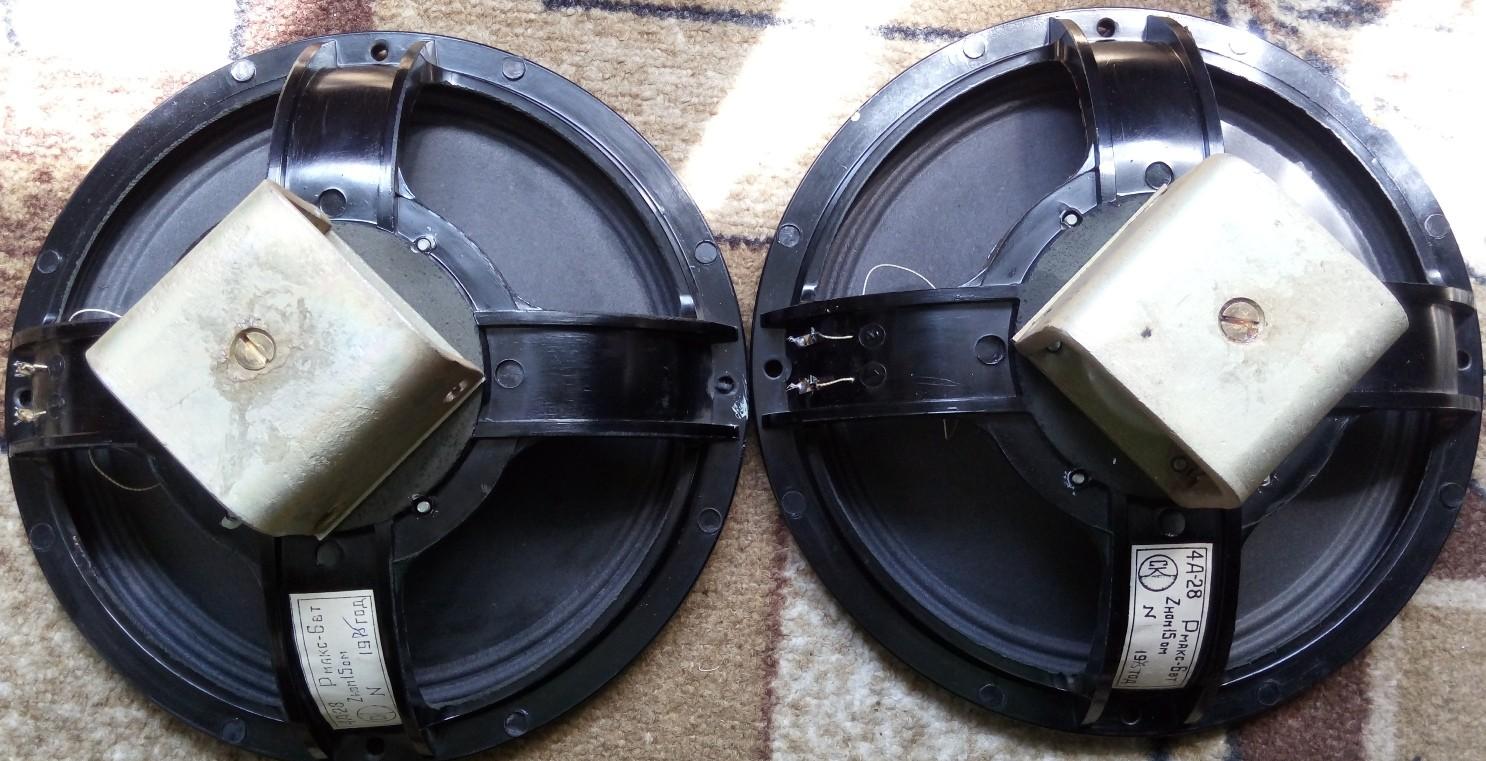

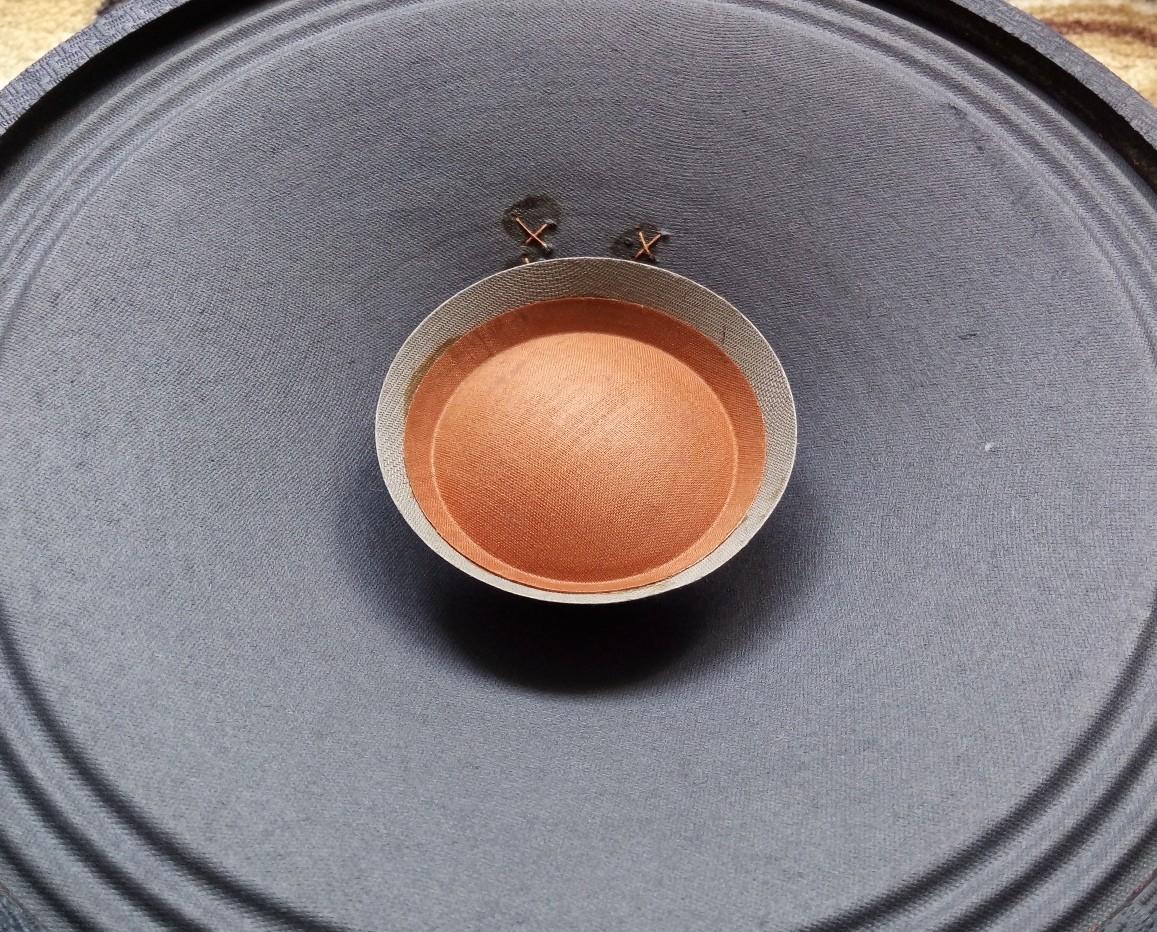

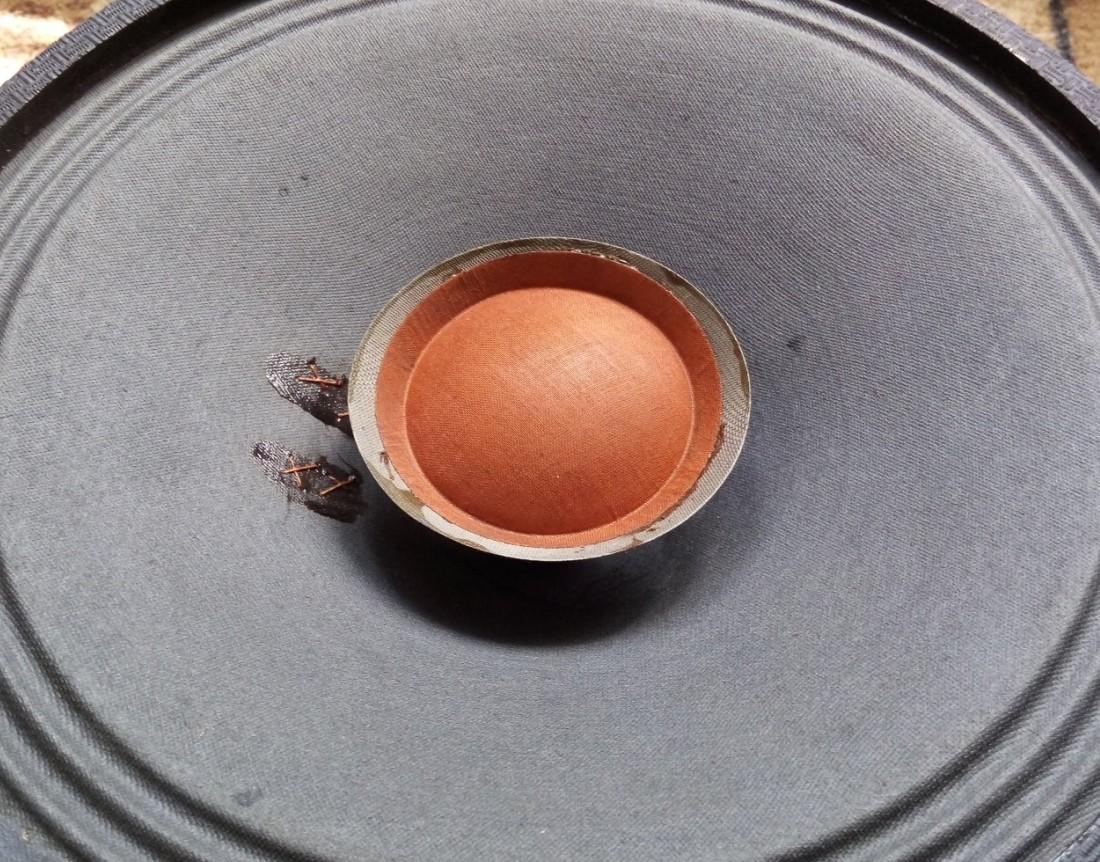

4 А-28 Самаркандского завода с магнитами алнико:

Существуют модификации, произведенные на Самаркандском заводе, которые оснащались магнитами из сплава алюминий-никель-кобальт (алнико). Эти экземпляры часто ценятся выше из-за особенностей звучания и материалов.

Параметры Т-С с магнитами алнико:

fs 63.4 Hz Qms 11.585 Qes 3.213 Qts 2.515 Fts 25.2 Mms 19.09 g Cms 0.330 mm/N Rms 0.656 kg/s Vas 57.40 litres Bl 5.359 Tm Eta 0.44 % Lp (1W/1m) 88.63 dB Dd 21.11 cm Sd 350.0 cm^2 Added mass 11.80 g Secondary measurement: фев 27 12:08:54 Air temperature 20.0 C Air pressure 1013.25 mB Air density 1.2041 kg/m^3 Speed of sound 343.2 m/s

fs 76.7 Hz Qms 9.059 Qes 1.998 Qts 1.637 Fts 46.9 Mms 20.34 g Cms 0.212 mm/N Rms 1.082 kg/s Vas 36.77 litres Bl 7.798 Tm Eta 0.81 % Lp (1W/1m) 91.25 dB Dd 21.11 cm Sd 350.0 cm^2 Added mass 11.80 g Secondary measurement: фев 27 12:21:52 Air temperature 20.0 C Air pressure 1013.25 mB Air density 1.2041 kg/m^3 Speed of sound 343.2 m/s

Если вы планируете собрать усилитель для таких динамиков, обратите внимание на проект «Дойна-001-100» – усилитель, который отлично сочетается с классическими советскими громкоговорителями. Фото: Артём (ArTesla).
