Модификация АС 10 МАС-1М: замена динамика на коаксиальный Sony

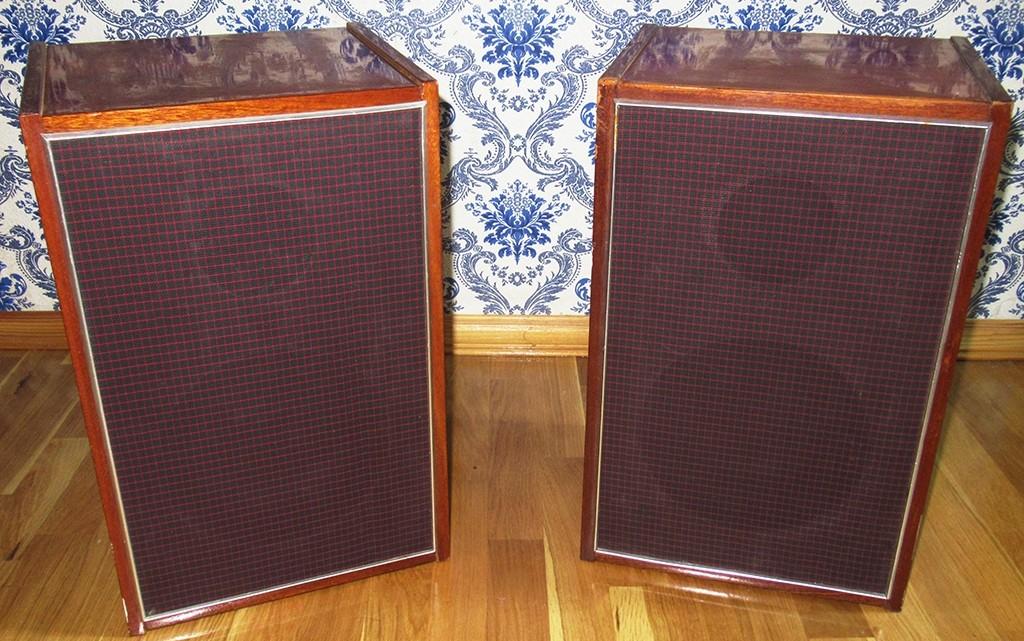

Рано или поздно находится непоседливый обладатель таких АС, который обязательно попробует их «модифицировать», чтобы они стали играть ещё лучше. Для этого любитель музыки заходит в интернет, находит целый ассортимент вариантов «доработки» и скорее всего видит эту статью, в которой описано, как можно из фабричной 2-х полосной АС достаточно легко сделать 3-х полосную, с обязательным сохранением аутентичности внешнего вида!

Почему 3 ГД-31 уступает Sony XS-F1025?

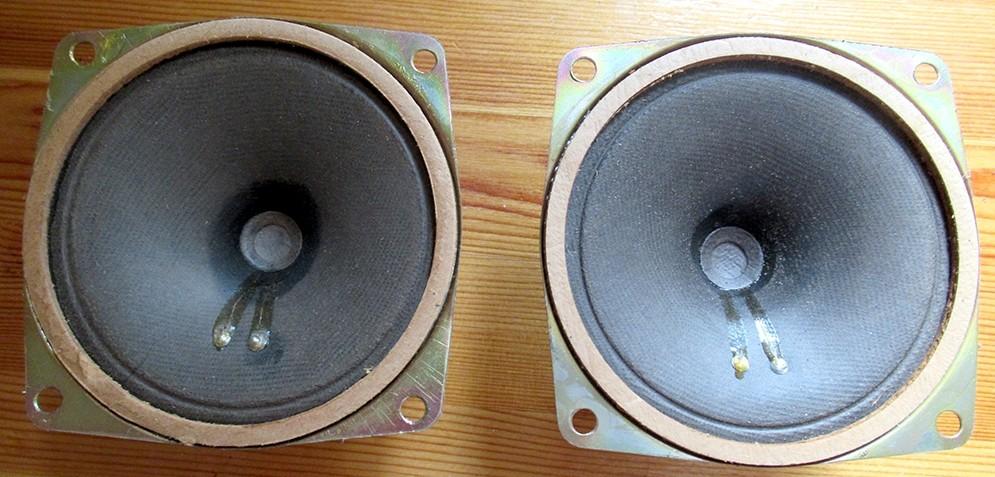

К какому выводу можно прийти после прослушивания стокового варианта 10МАС-1? Середина мутновата, а верха недостаточно разборчивы. За середину отвечает НЧ динамик , за ВЧ – . Старые советские динамики, особенно высокочастотные, часто имеют узкий рабочий диапазон и искажения.

Задача для «модификации»: вместо 3 ГД-31 поставить динамик, который сможет лучшим образом воспроизвести СЧ и ВЧ диапазон частот.

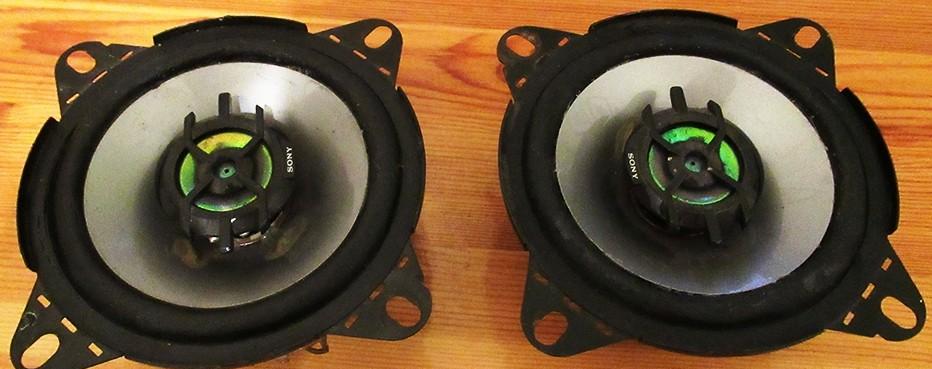

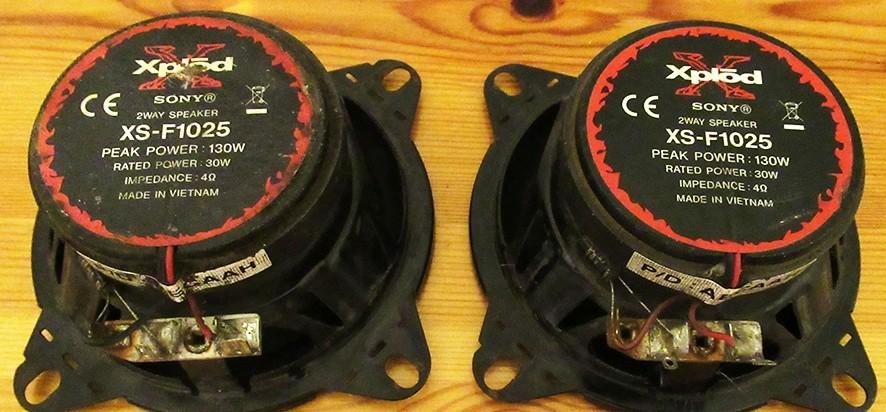

Предлагаемое решение: Использовать 10 см коаксиальный автодинамик, 2-х полосный, например, Sony XS-F1025, сделанный во Вьетнаме. У этого динамика пластиковый диффузор на тканевом подвесе. «Пищалка» смонтирована на керне и подключена к основному динамику через разделительный конденсатор. Этот вариант позволяет получить чистый звук без необходимости сверлить новые отверстия в лицевой панели.

Технические характеристики Sony XS-F1025 для замены

Официальный мануал от фирмы-производителя указывает следующие характеристики: Sony XS-F1025 – коаксиальная 2-канальная система. Низкочастотный 10 см, конического типа. Высокочастотный 3,5 см, тип B.D. Пиковая мощность 130 Вт. Номинальная мощность – 30 Вт. Сопротивление – 4 Ом. Чувствительность – 90 дБ/Вт/м. Диапазон воспроизводимых частот: 40 – 25000 Гц. Масса одной акустической системы около 405 грамм.

Реальные характеристики скорее всего гораздо скромнее, но для АС вполне подойдут. Главное преимущество — наличие встроенного кроссовера и компактность.

Операция по замене динамиков начинается. Снимается задняя стенка, удаляется 3 ГД-31 (он же 5 ГДВ-1) и демонтируется фильтр-кроссовер.

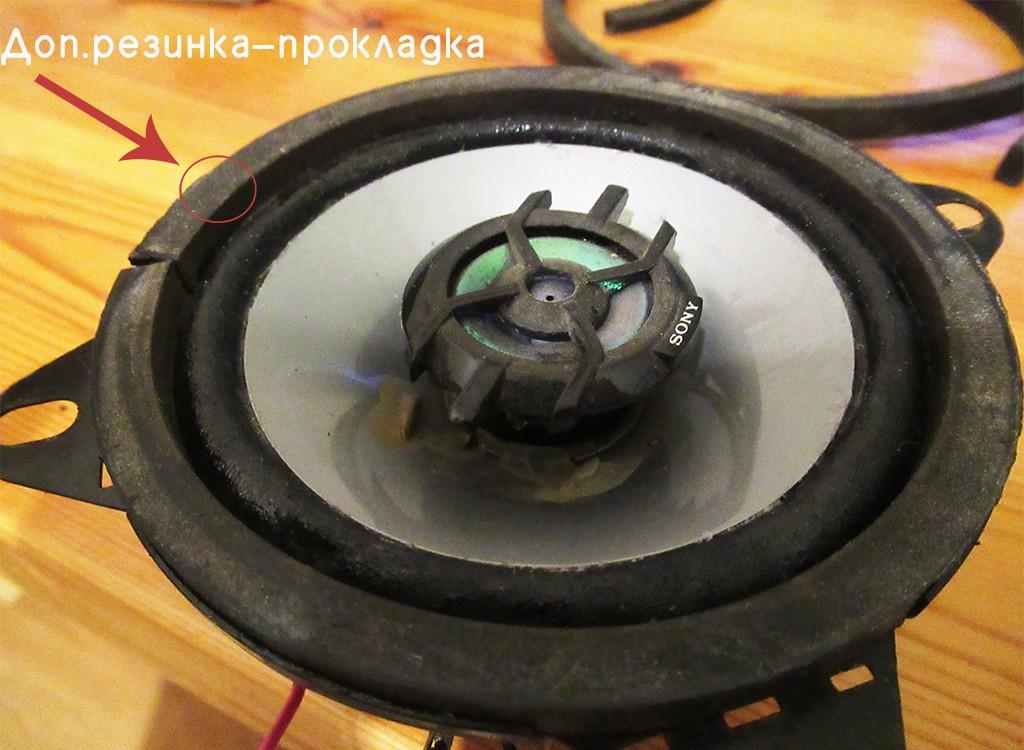

Прежде чем установить на освободившееся место головку Sony XS-F1025, необходимо приклеить к ней уплотнительную резинку-прокладку, как показано на фотографии:

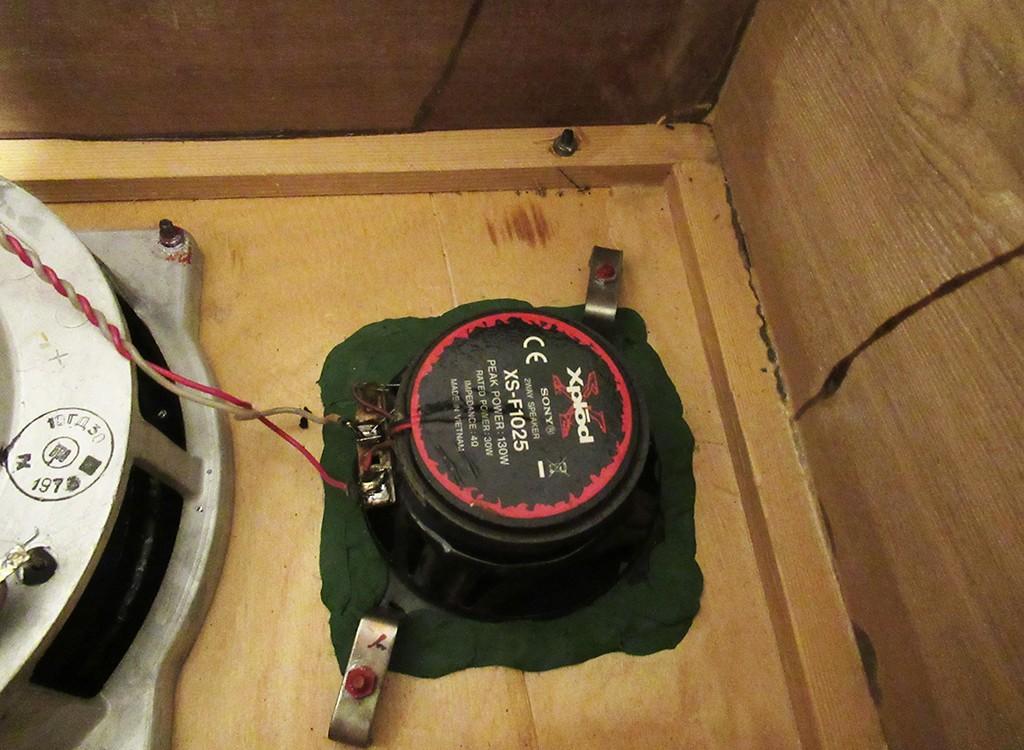

Такая прокладка приподнимает головку относительно передней панели и не позволяет касаться подвесу динамика с декоративной тканью АС. Динамик прижимается родными скобами и герметизируется пластилином. Важно обеспечить герметичность, чтобы не терять низкие частоты.

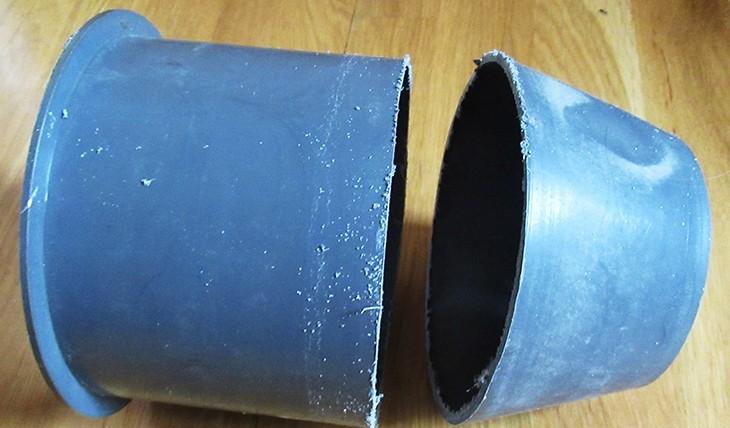

Так как Sony XS-F1025 будет работать только на СЧ и ВЧ диапазонах, то его необходимо отделить от НЧ объема АС. Для этого подойдёт любой колпак, например, укороченный бокс от 25 АС-027. Это поможет избежать интермодуляционных искажений.

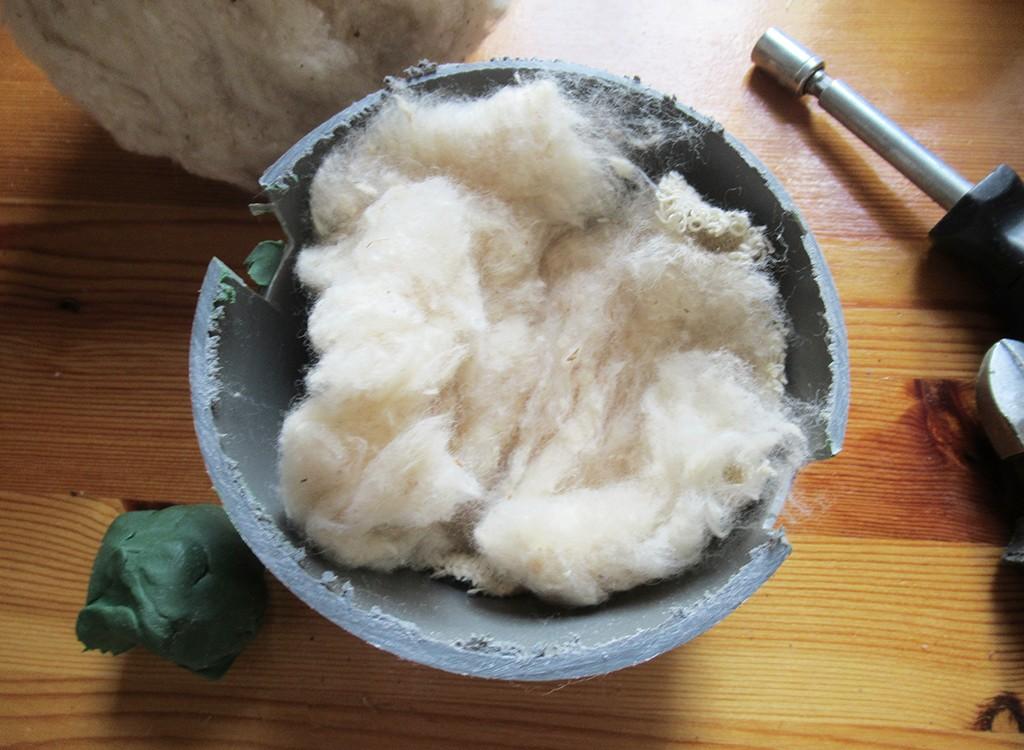

На нём бокорезами выкусываются выемки под крепление. Колпак заполняется ватой:

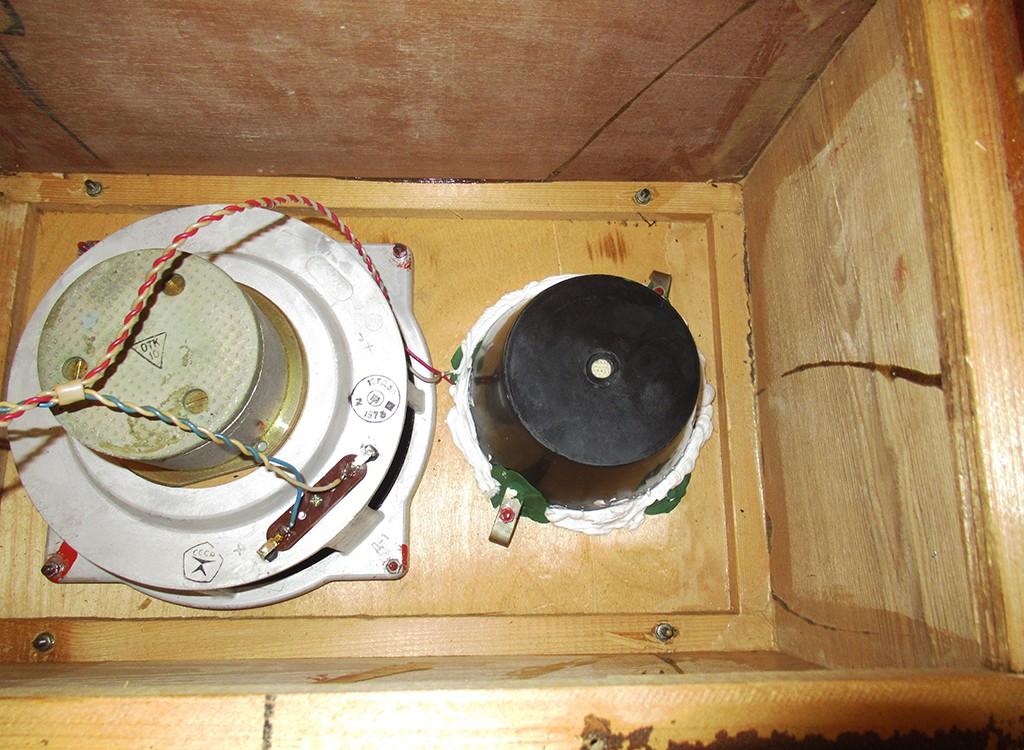

Монтируется на панель и герметизируется:

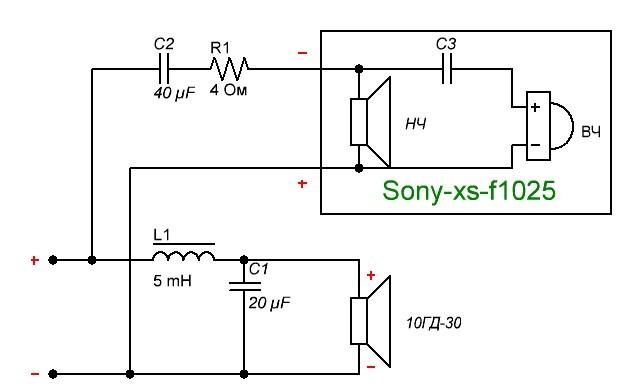

Следующий этап – изготовление и монтаж фильтра-кроссовера:

Дополнительный резистор поднимает сопротивление СЧ/ВЧ излучателей до необходимого общего 8 Ом. Этот же резистор уменьшает более «громкую» Sony до уровня чувствительности 10 ГД-30. Балансировка громкости необходима для гармоничного звучания.

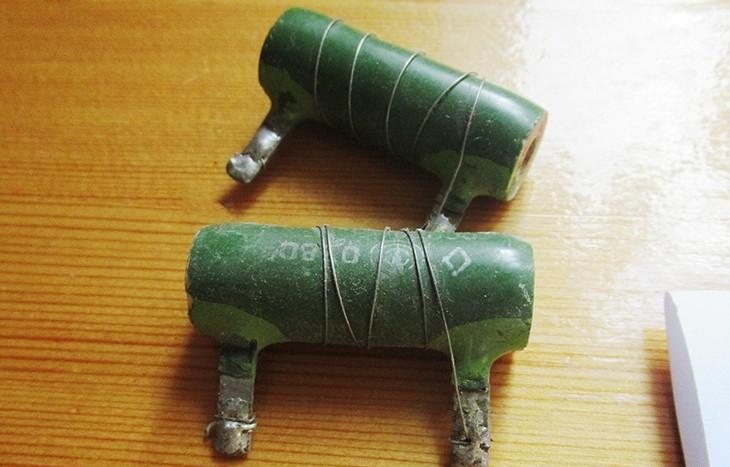

Если подходящего номинала 4 Ом нет, то можно при помощи нихромовой проволоки, намотать на высокоомном резисторе необходимое сопротивление. Это распространенный метод в любительской практике.

Так как Sony изначально является НЧ динамикой, обладающим по меркам СЧ динамиков очень низкой резонансной частотой, то вполне можно обойтись простым фильтром первого порядка, не боясь вызвать соответствующий тип искажений. Это упрощает конструкцию и снижает потери.

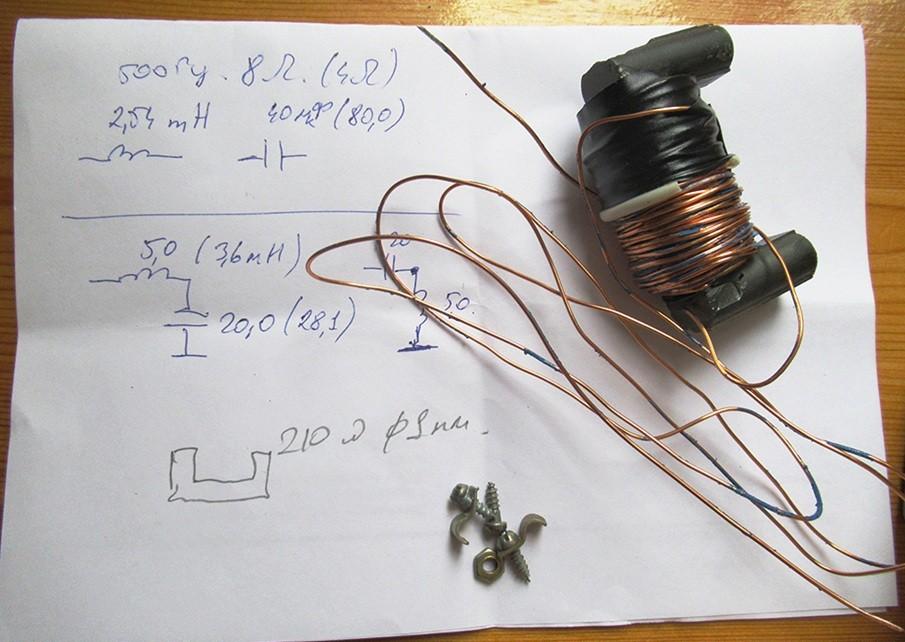

Так как частота раздела между НЧ и СЧ/ВЧ излучателями выбрана равной 500 Гц, то, катушки индуктивности наматываются на ферритовых сердечниках, чтобы сэкономить медный провод. Для эмалированного провода диаметром 1 мм требуется намотать 200-212 витков, это соответствует 0,5 Ом постоянному току.

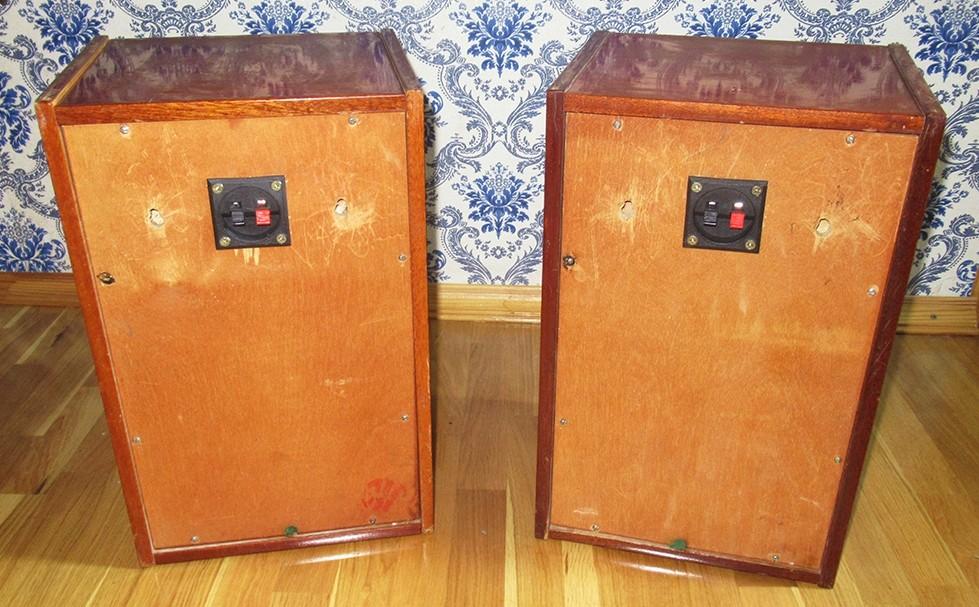

На заднюю стенку АС устанавливаются терминалы, для подключения соединительных проводов. Задняя стенка крепиться обратно к АС. Можно слушать. Для тех, кто хочет углубиться в тему акустического оформления, рекомендуем изучить материал о закрытом ящике.
