Доработка 10 ГДШ-1-4. Замена колпачка на пулю

Доработка динамика 10 ГДШ-1-4 — это способ значительно улучшить его звуковые характеристики. Широкополосная динамическая головка имеет неплохое звучание и пользуется популярностью среди новичков из-за простоты сборки АС. Однако для качественного воспроизведения требуется доработка. В этой статье я подробно расскажу, как сделать доработку динамика 10 ГДШ-1-4, заменив штатный колпачок на пулю для расширения АЧХ. Если вас интересуют другие методы улучшения звука, рекомендую ознакомиться с материалом про косметическую доработку 5 ГДШ-5-4.

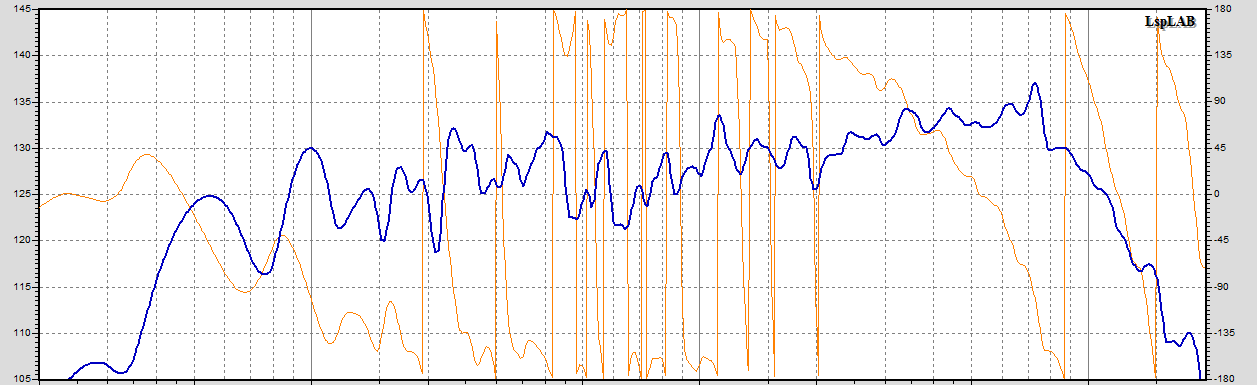

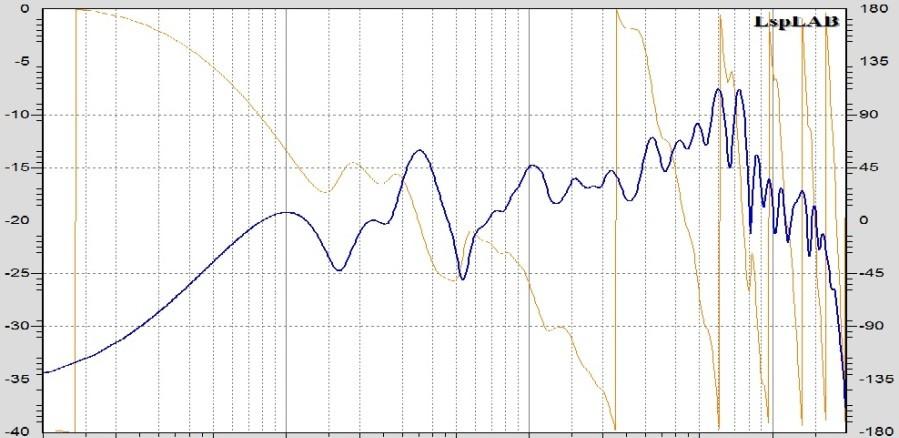

Родная АЧХ 10 ГДШ с рупором в корпусе.

Было решено использовать этот динамик в качестве среднечастотного звена в (или в качестве мидбаса в 2-х полосной АС), но его неравномерность на высоких частотах никуда не годится в качестве СЧ-динамика. Зарезать фильтром высокие частоты тоже не получится. Поэтому я убрал родной рупор с колпачком (они образуют единое целое), аккуратно срезав его ножницами и лезвием. Замена подвесов на новые пеновые – процедура стандартная. Дополнительно оклеил корзину ватой. Так же хорошо будет приклеить ПАС на окна корзины. Для сравнения, процесс доработки других динамиков, например, 10 МАС-1, может иметь свои нюансы.

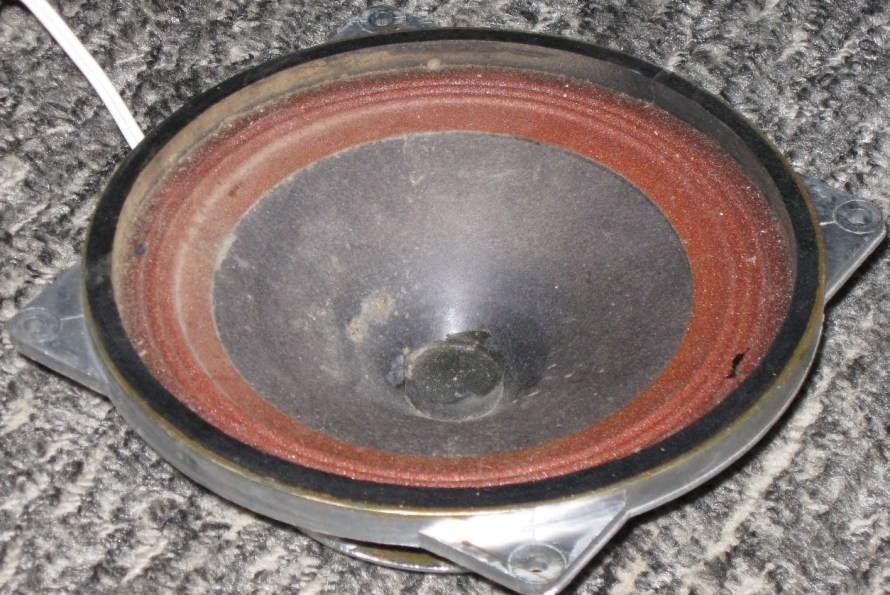

Срезаем рупор

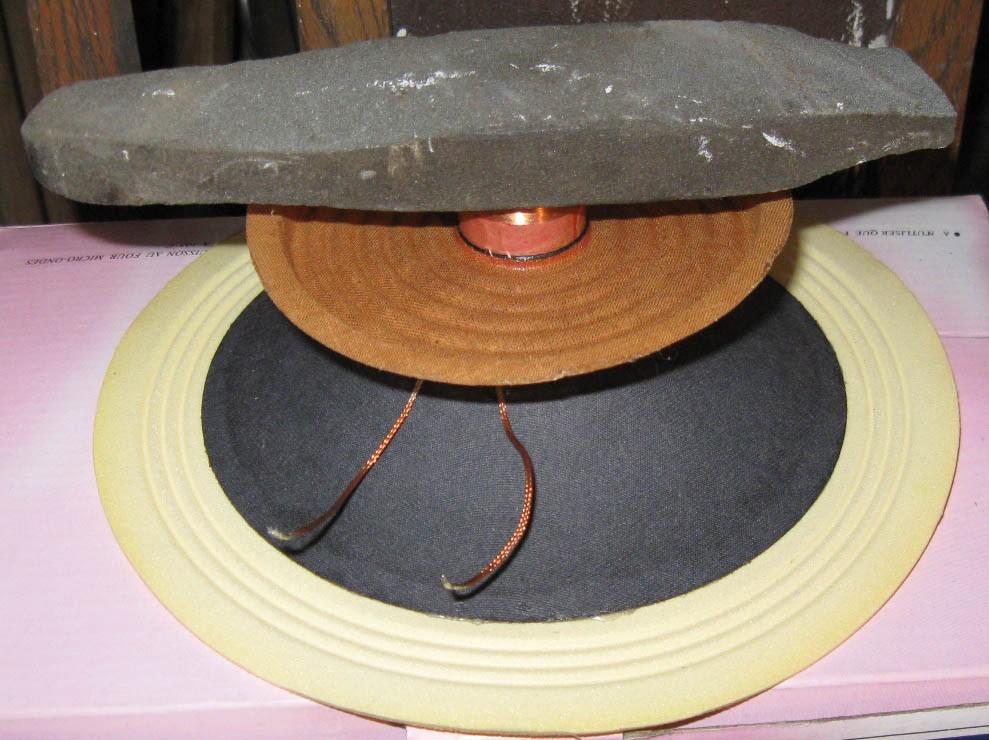

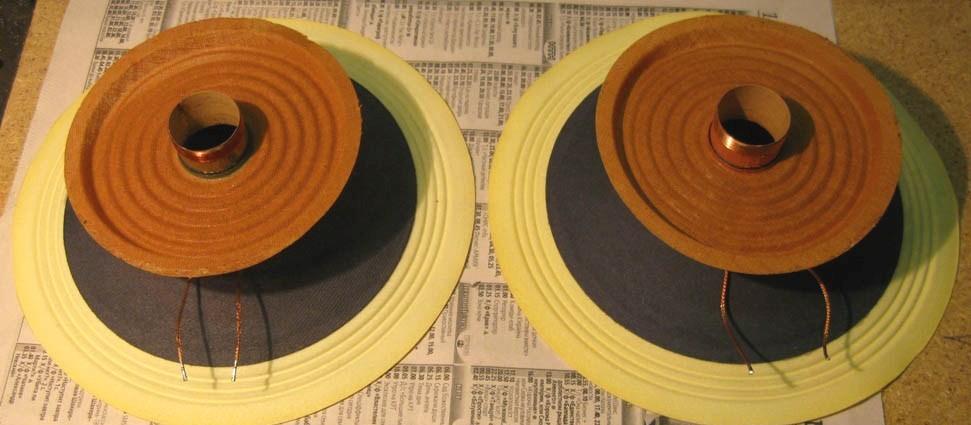

Груз делает равномерный прижим на приклеиваемый подвес.

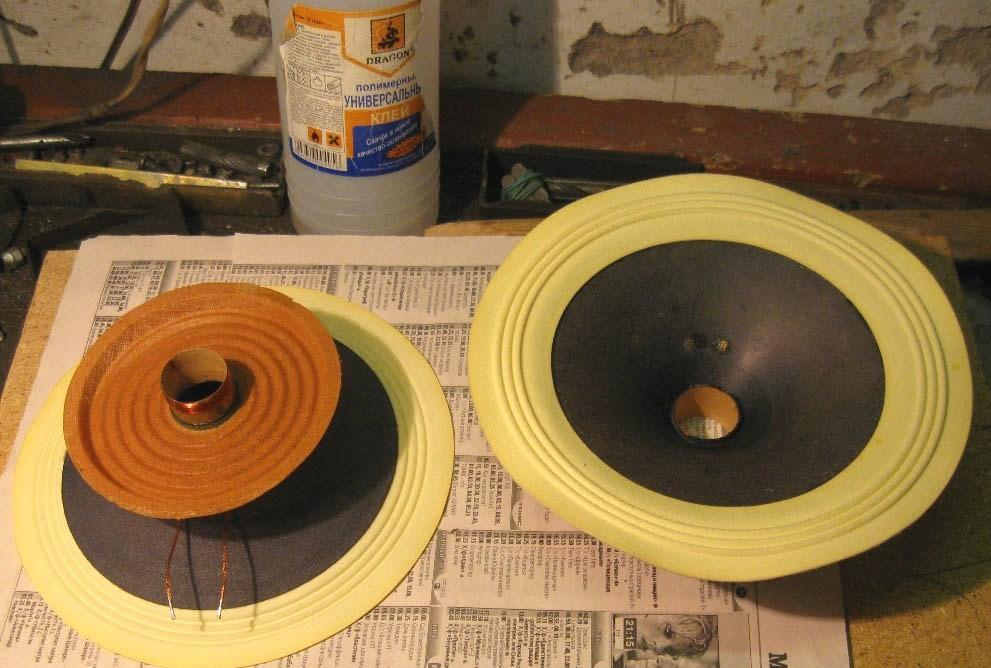

Используемый клей

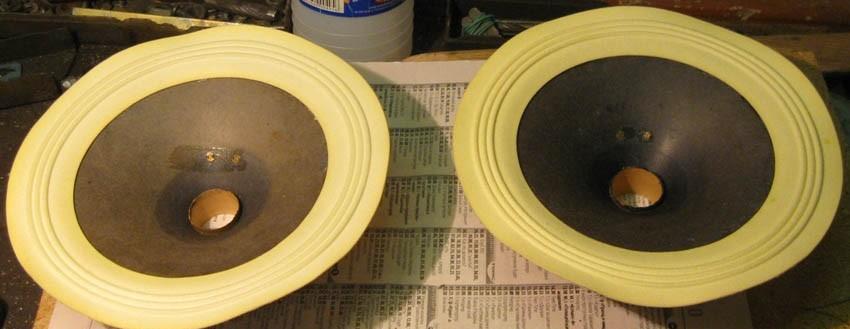

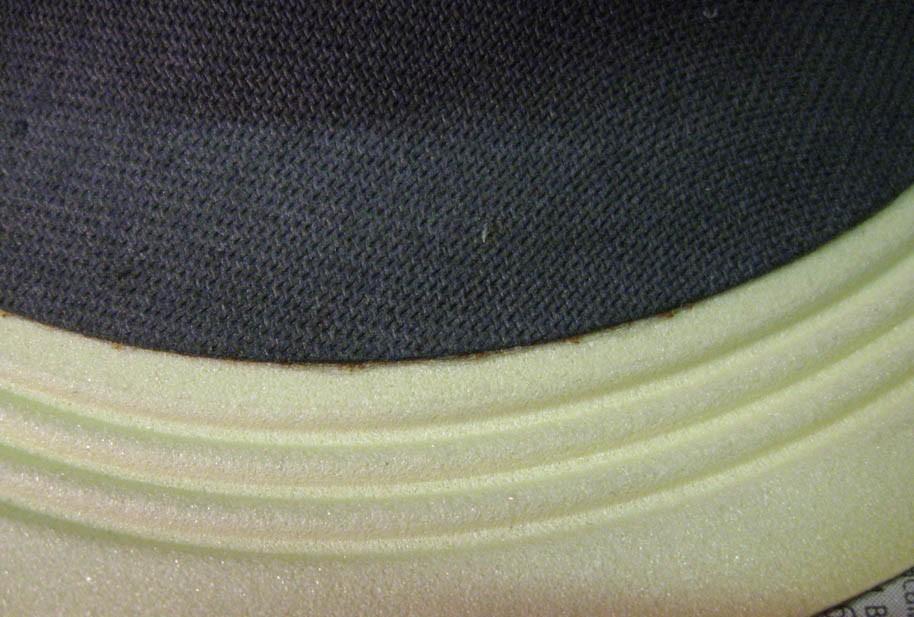

Лицевая сторона

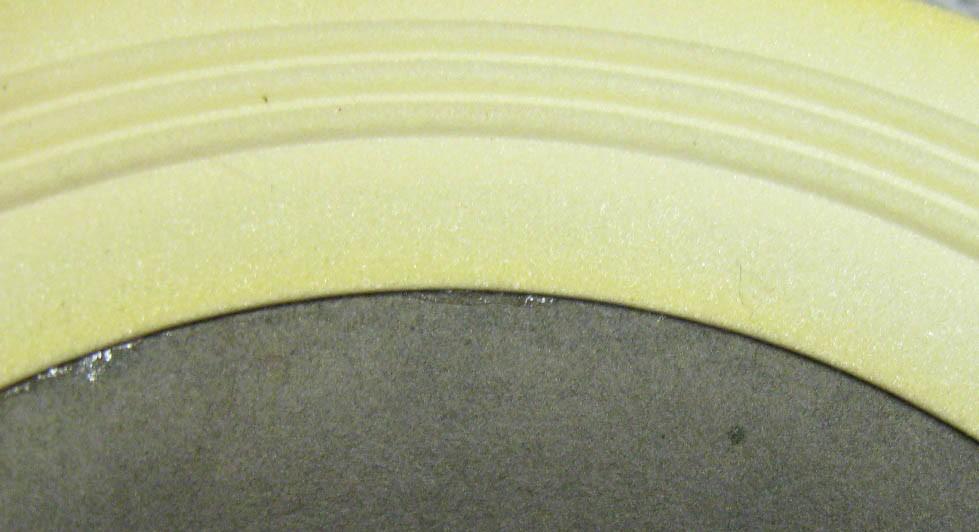

Обратная сторона

Сначала динамики играли без колпачка. Высоких частот и так явно было мало даже на слух. Затем я вклеил колпачки, диафрагма от разобранных .

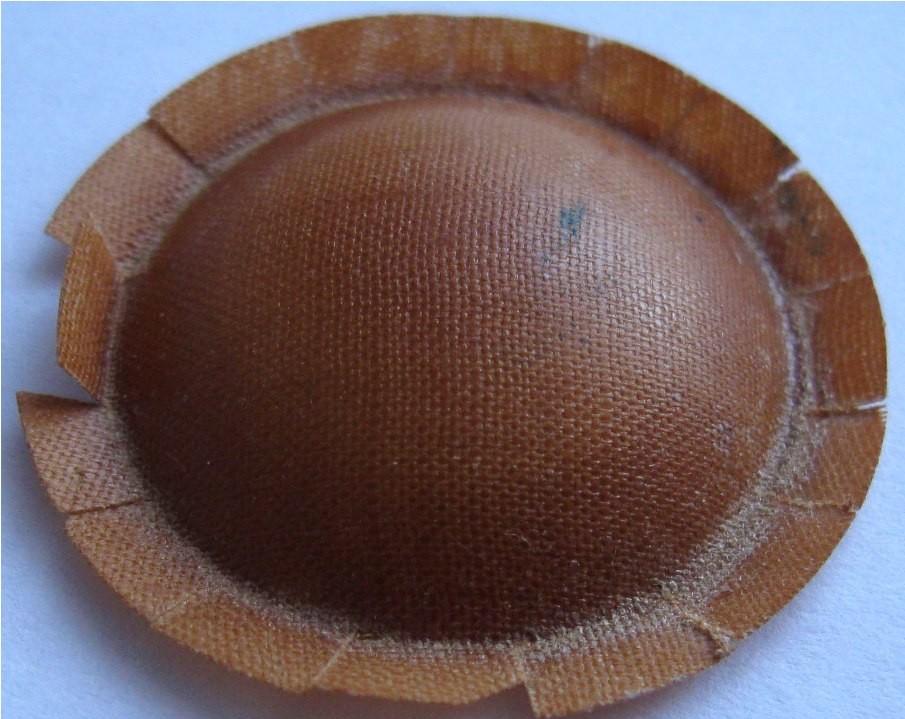

Излучатель от 10 ГДВ

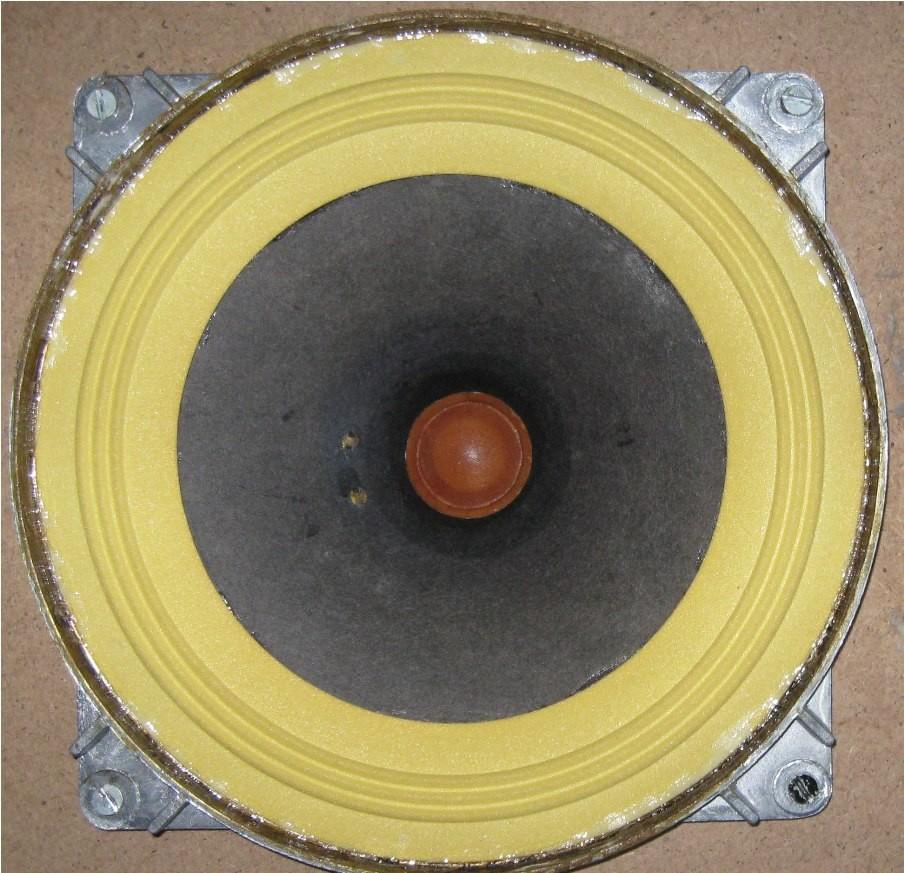

Вклеенный излучатель от 10 ГДВ с 10 ГДШ

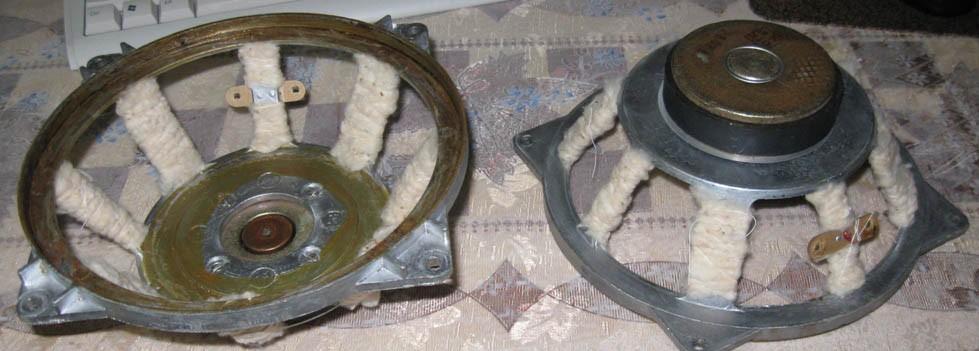

Ребра корзины окутаны ватой

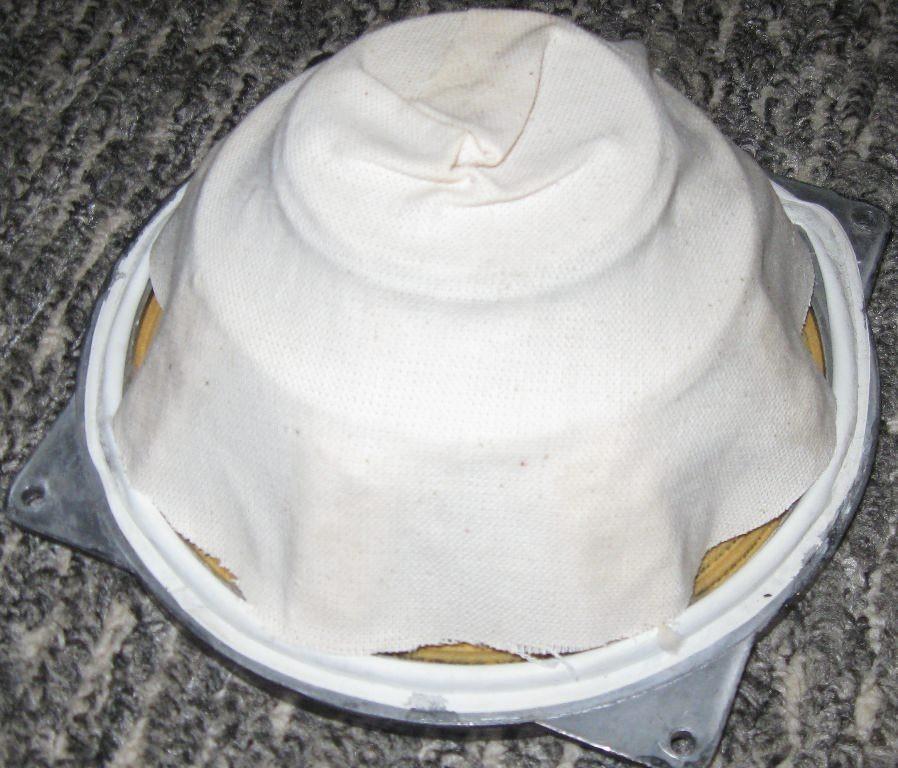

ПАС из холста

Но это мне показалось не серьезным. Появился измерительный микрофон, проводить такие эксперименты стало интереснее, теперь можно увидеть, что получается в итоге.

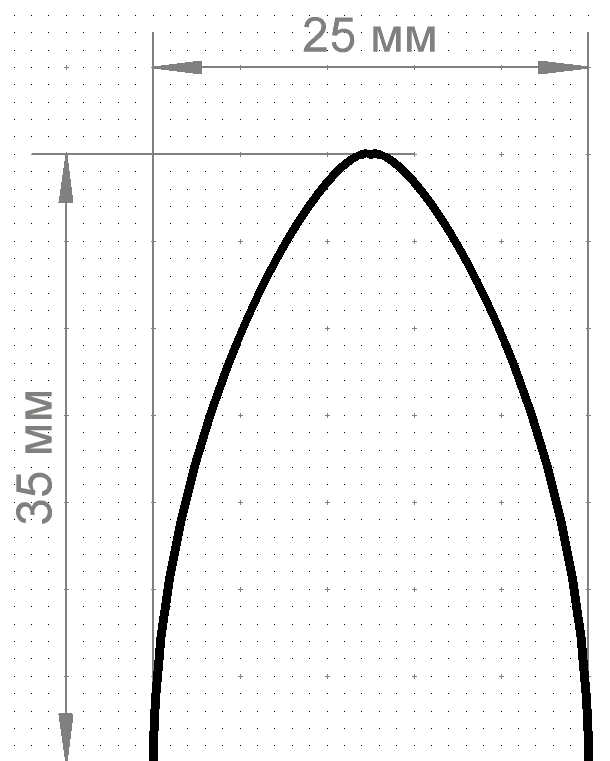

Следующим шагом стала замена колпачка на пулю, которая также клеится на сам диффузор. Чертеж примерно показан на рисунке. У меня не было каких то конкретных чертежей.

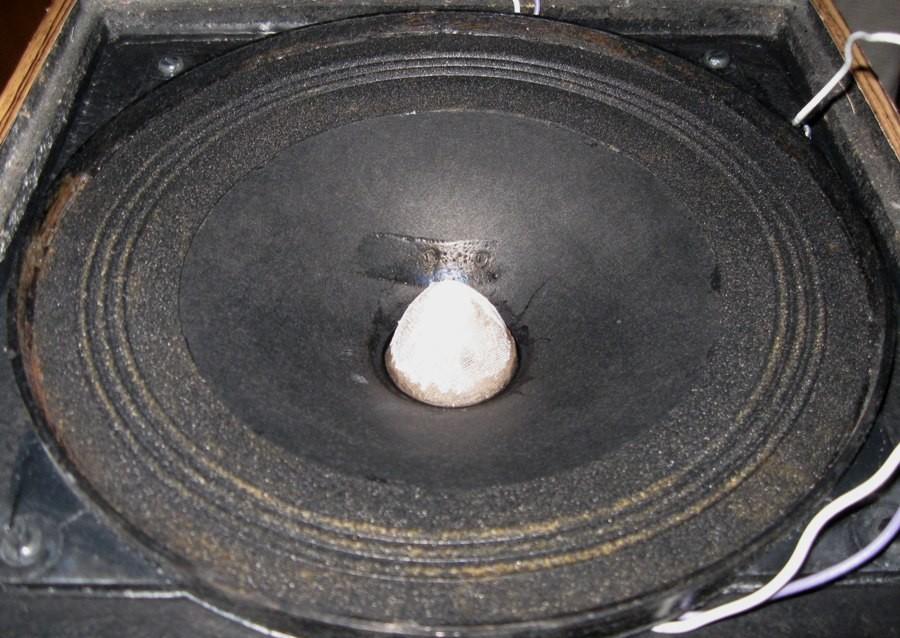

Пуля вклеена в 10 ГДШ

Пуля сделана из капроновых колгот, которые были надеты на обычную лампочку 40 Вт (в качестве задающей формы), а поверх покрыта эпоксидной смолой. Предварительно лампочка была смазана вазелином, иначе эпоксидная смола просачивается и все прилипает. В итоге получился очень даже не плохой колпачок, с которым динамик получил АЧХ с плавным спадом. После приклеивания все было покрыто черной канцелярской тушью. Для сравнения, доработка динамика 15 ГДШ-14Д-8 также часто включает подобные манипуляции с подвесом и колпачком.

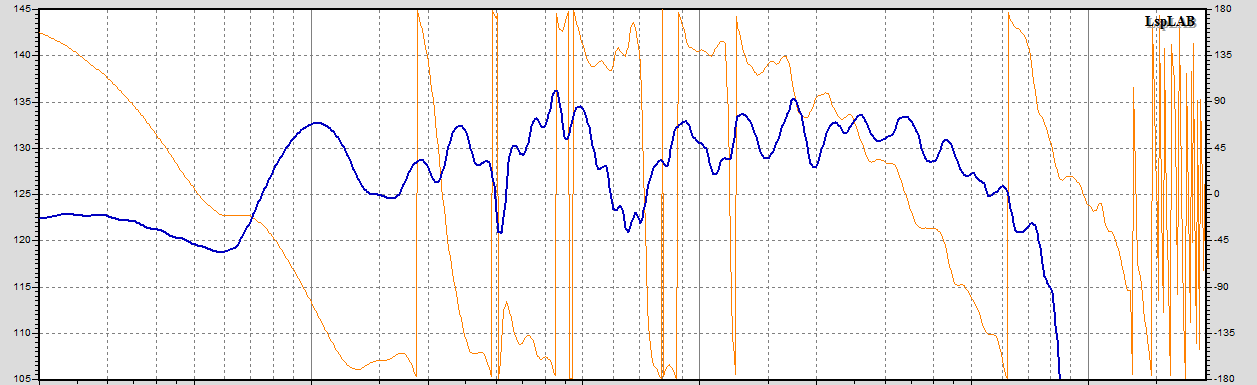

АЧХ 10 ГДШ без фильтра с пулей
