В этой статье подробно описан процесс апгрейда и реставрации легендарных советских акустических систем . Основная задача — замена вышедших из строя среднечастотных (СЧ) и высокочастотных (ВЧ) динамиков на современные аналоги от немецкого производителя Visaton. В качестве доноров для СЧ и ВЧ были выбраны модели Visaton SC13/8 и SC10N8 соответственно. Низкочастотный динамик 75 ГДН-3 был сохранен, так как он находится в удовлетворительном состоянии и обеспечивает характерное «советское» звучание. Данный подход позволяет значительно улучшить детализацию и прозрачность звука, сохранив при этом узнаваемый тембр оригинальных колонок.

История и конструкция колонок Амфитон 35 АС-018

Акустические системы Амфитон 35 АС-018 производились с 1981 года на двух предприятиях: Прикарпатском радиозаводе во Львове и в Волжске (Марийская АССР). Изначально в колонках использовалась трехполосная схема с динамиками: низкочастотным , среднечастотным и высокочастотным . Разделение частот осуществлялось пассивным кроссовером на металлической плате с использованием индуктивностей, бумажных конденсаторов и керамических резисторов.

Корпуса изготавливались из ДСП толщиной 18 мм с усиленной передней стенкой (38 мм). Внутреннее пространство заполнялось технической ватой, намертво приклеенной столярным клеем к стенкам, что впоследствии создает сложности при ремонте. Также конструкция предусматривала фазоинвертор трубчатого типа (диаметр 70 мм, длина 180 мм).

Диагностика и выбор динамиков Visaton

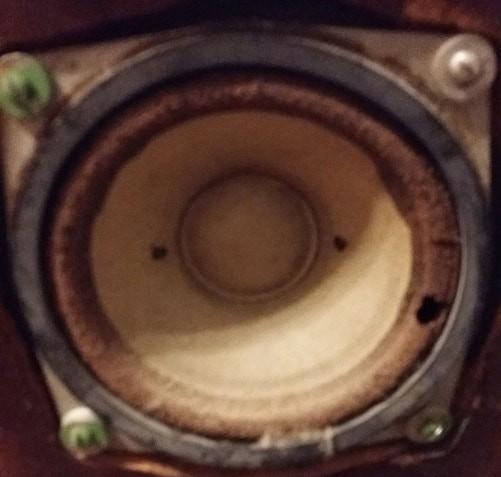

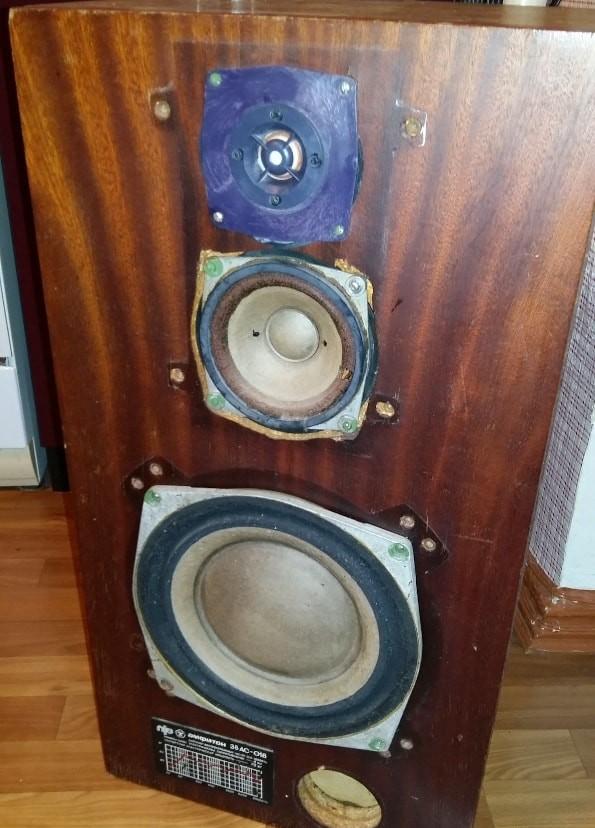

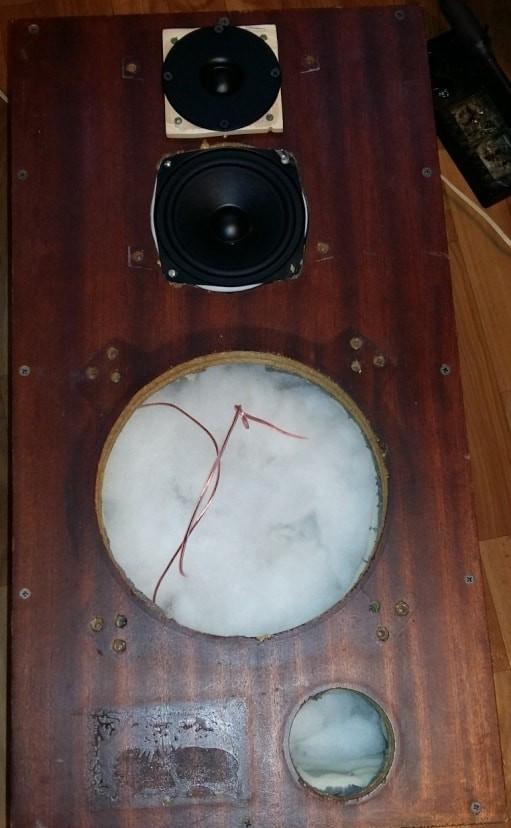

Колонки, взятые за основу для реставрации, имели серьезные дефекты. Низкочастотные динамики 75 ГДН-3 ранее ремонтировались (заменены подвесы на резиновые), диффузоры сохранились, поэтому их было решено оставить. Однако среднечастотные динамики 20 ГДС-3 на обеих колонках были полностью сгнившие — разрушен подвес и катушка. Высокочастотный динамик на одной из колонок отсутствовал вовсе.

Для модернизации была выбрана проверенная схема кроссовера (вариант от Ниваги, этап 2.2), адаптированная под немецкие динамики. В качестве замены советским 20 ГДС-3 и 6 ГДВ-7 были установлены:

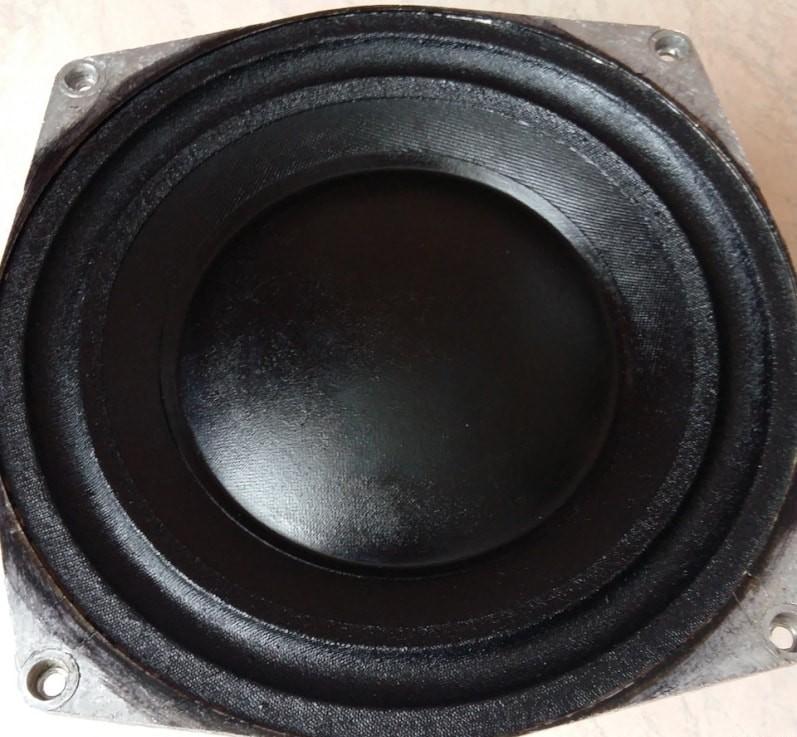

• СЧ динамик: Visaton SC13/8 (8 Ом).
• ВЧ динамик: Visaton SC10N8 (8 Ом).

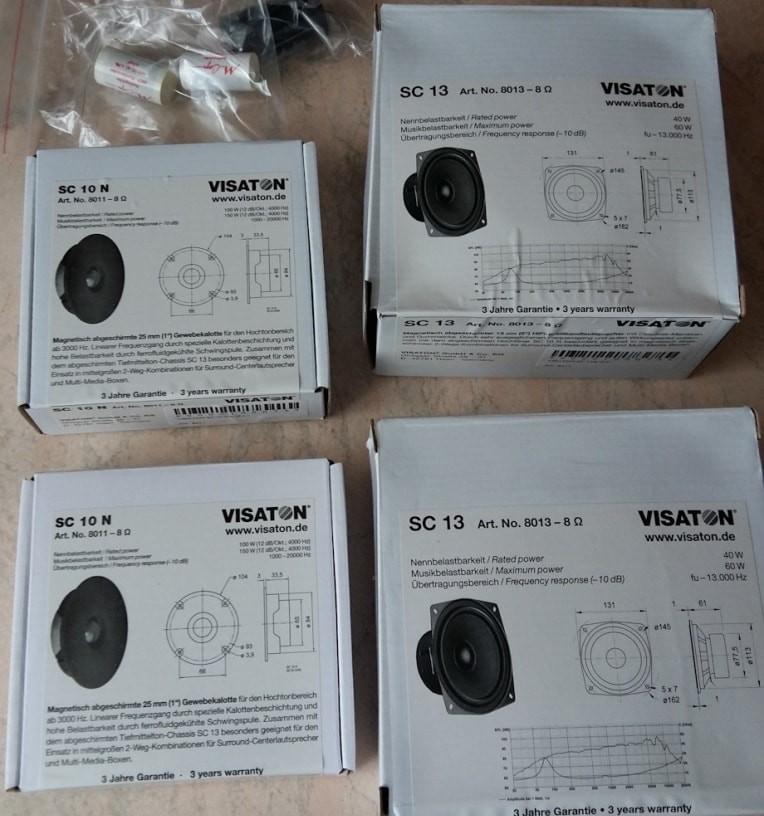

Компоненты для переделки кроссовера (пленочные конденсаторы вместо бумажных) и сами динамики Visaton были заказаны в магазине Аудиомания. Бюджет проекта составил около 11 485 рублей (по состоянию на 2016 год).

Доработка кроссовера и корпуса

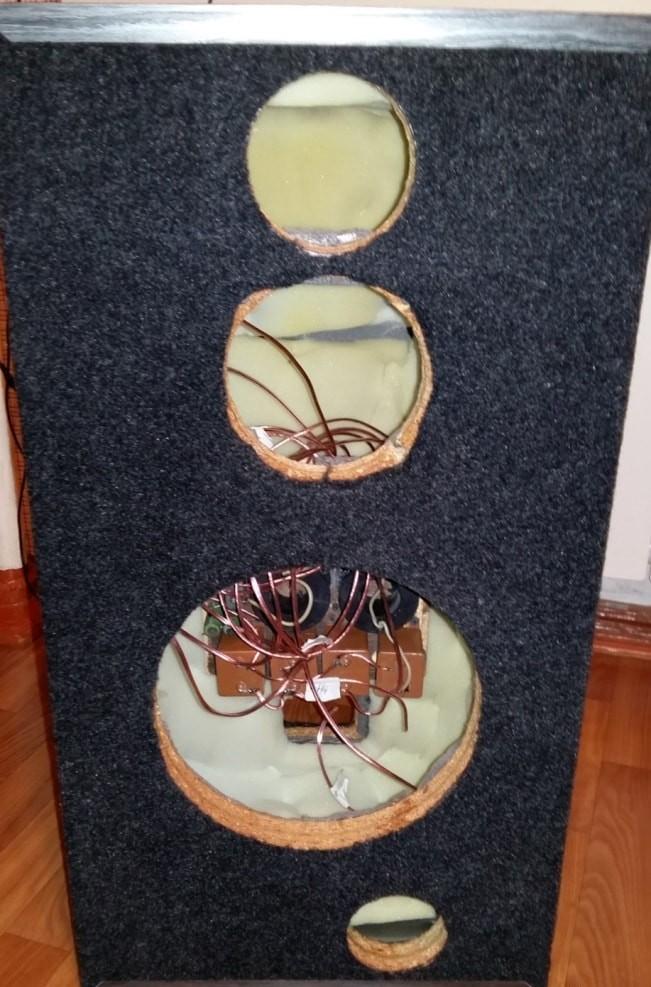

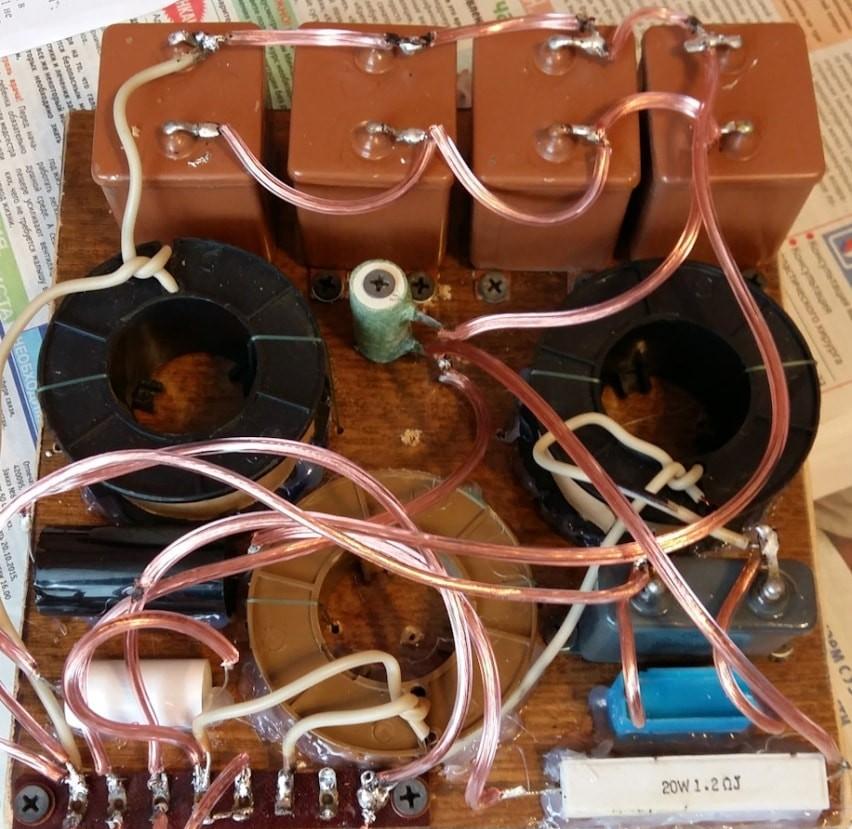

Старая металлическая плата фильтра была заменена на новую, изготовленную из 6 мм фанеры. Для разводки использовался качественный акустический провод из бескислородной меди (OFC). Фильтр низких частот (ЛЧ) остался родным, с оригинальными бумажными конденсаторами, так как низкочастотный динамик 75 ГДН-3 не менялся. А вот фильтры средних и высоких частот были пересобраны под новые импедансы и характеристики динамиков Visaton.

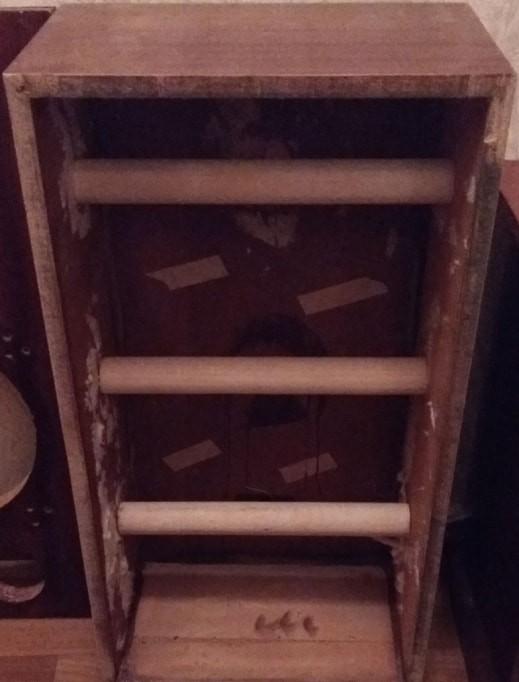

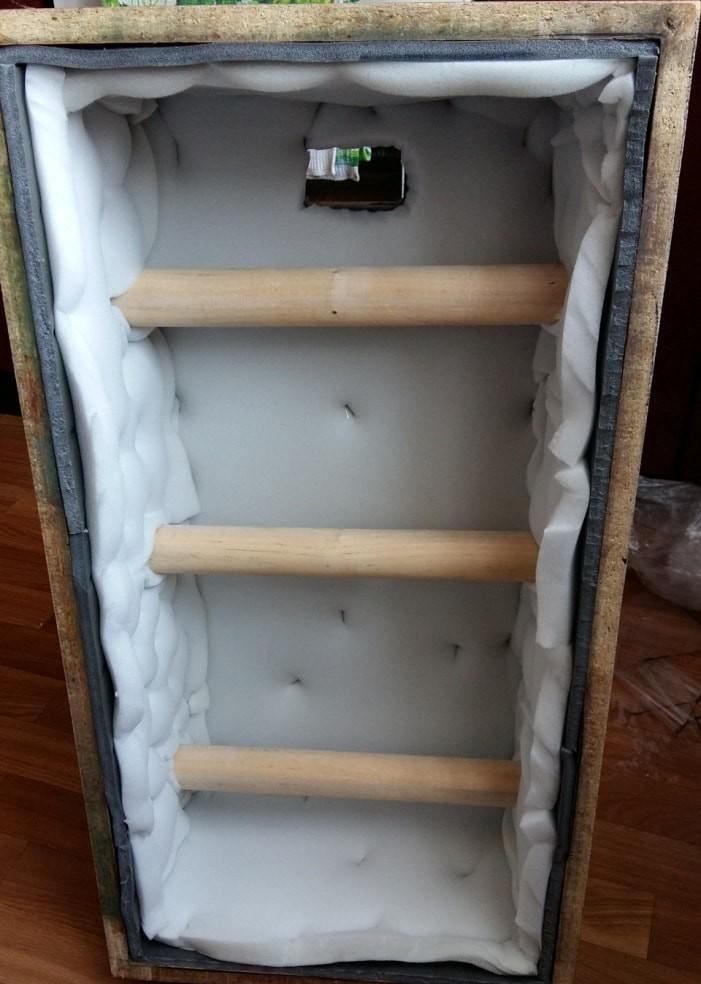

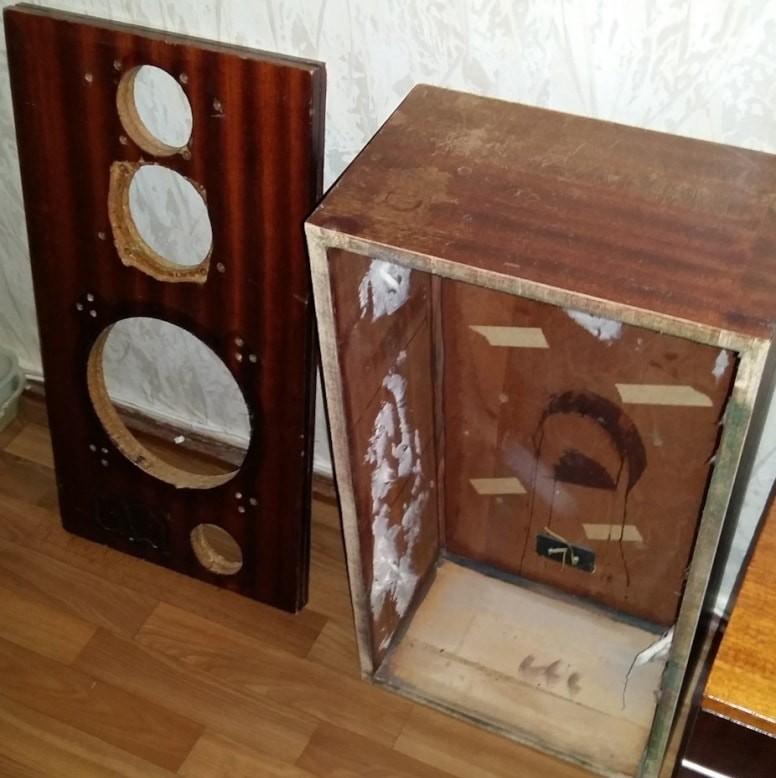

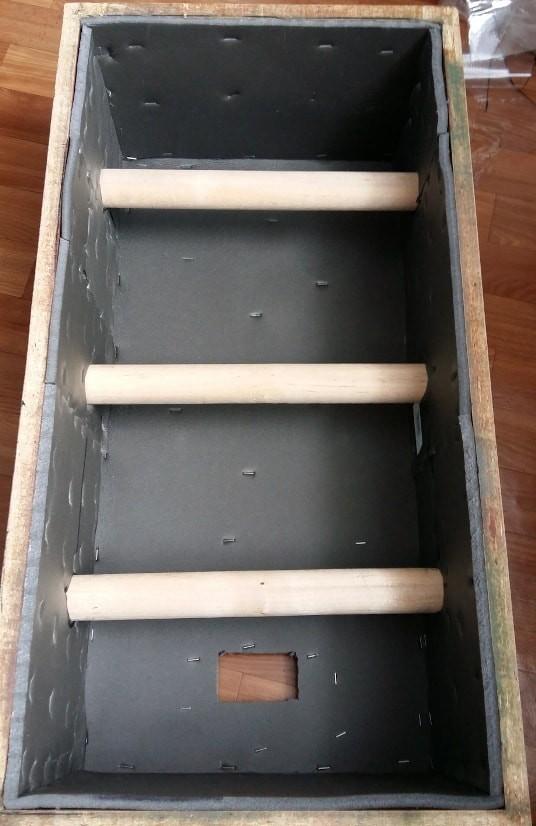

Для устранения резонансов и «бубнения» корпуса была проведена его усиление. Корпус был разобран: передняя стенка аккуратно спилена электролобзиком. Внутренние распорки изготовлены из деревянного черенка от лопаты, что эффективно гасит вибрации стенок ДСП. В качестве шумопоглощающего материала использован многослойный пирог: слой изолона, затем слой поролона толщиной 20 мм, а все свободное пространство заполнено синтепоном.

Установка динамиков и внешняя отделка

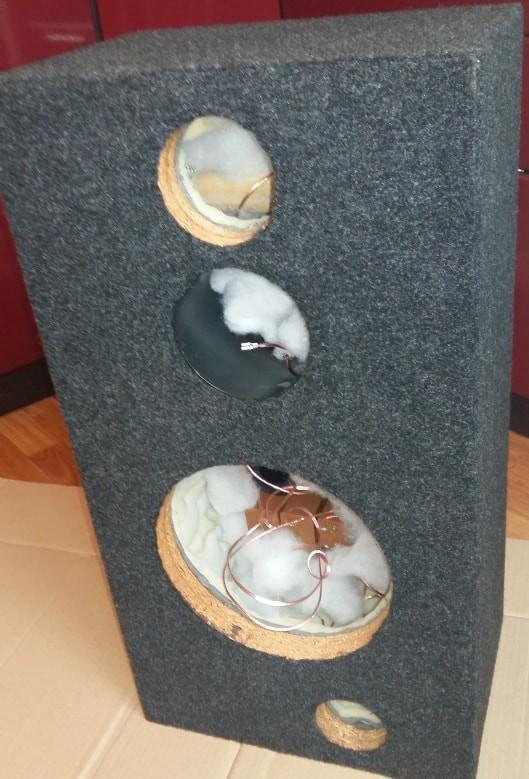

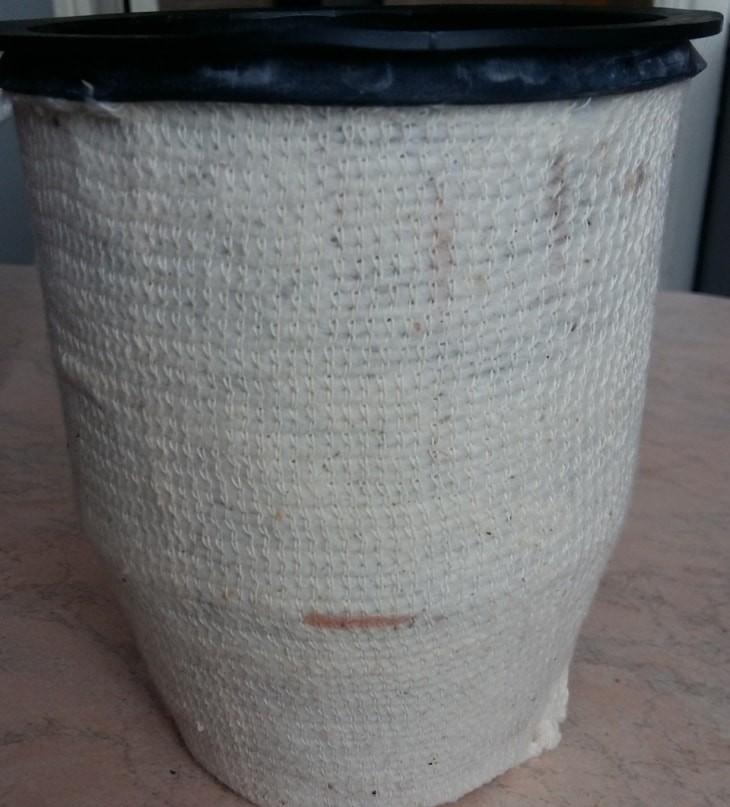

Среднечастотные динамики Visaton SC13/8 были установлены в специальные пластиковые стаканы. Это решение не только обеспечивает правильное позиционирование, но и изолирует СЧ-динамик от вибраций мощного низкочастотного 75 ГДН-3. Стаканы также были проклеены демпфирующим материалом.

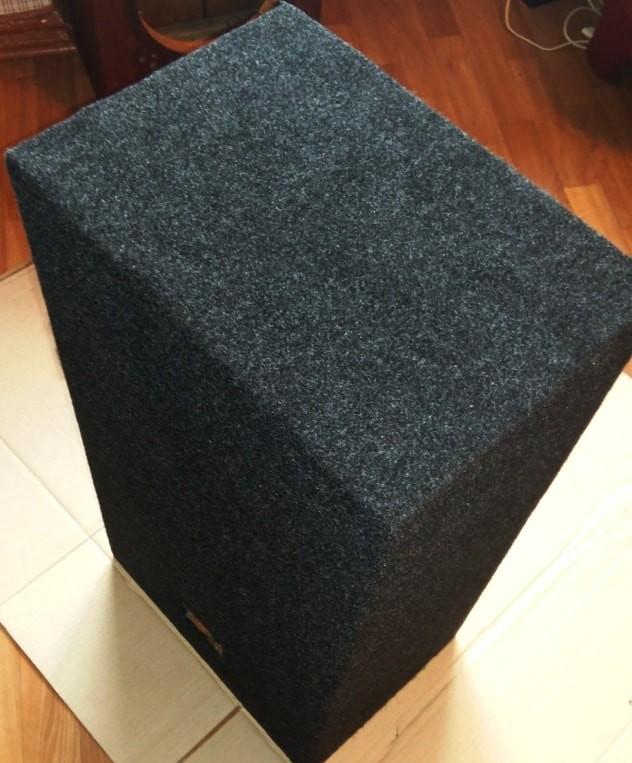

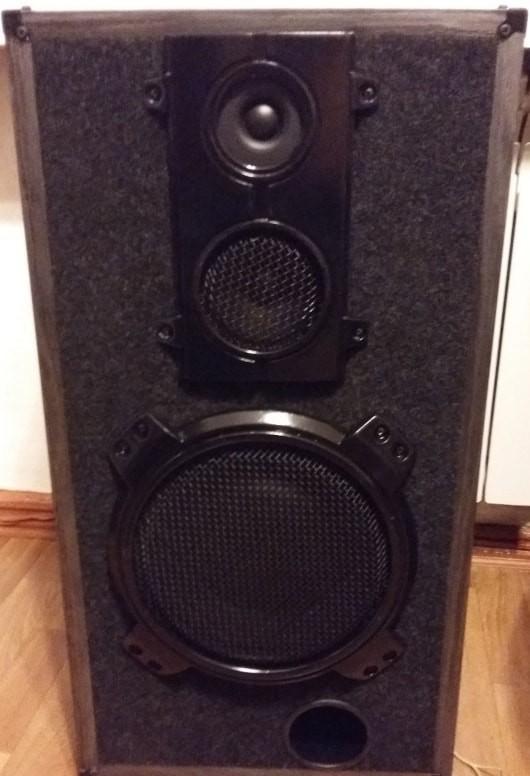

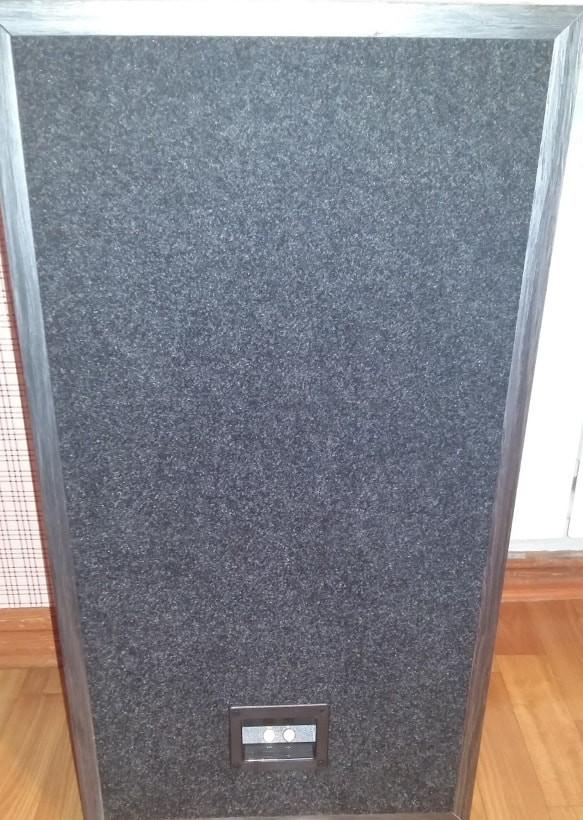

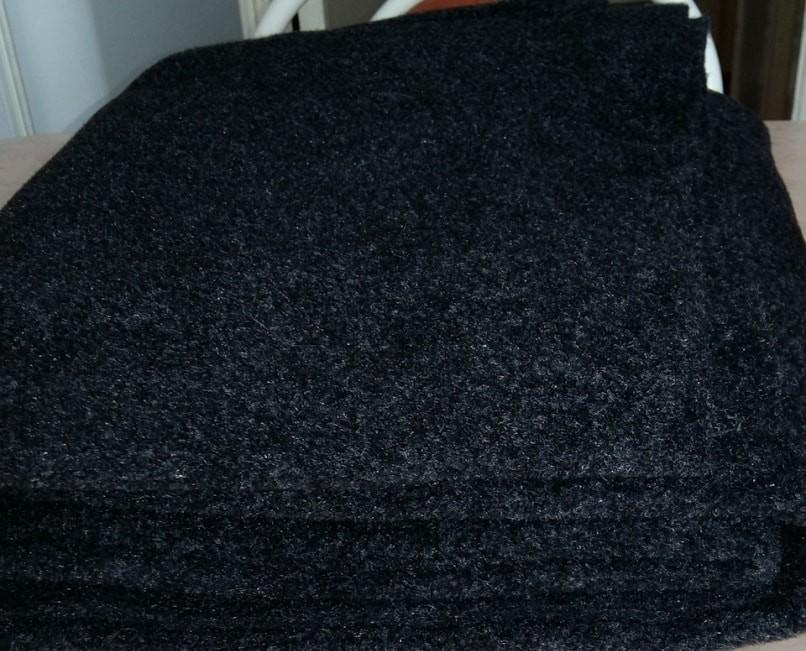

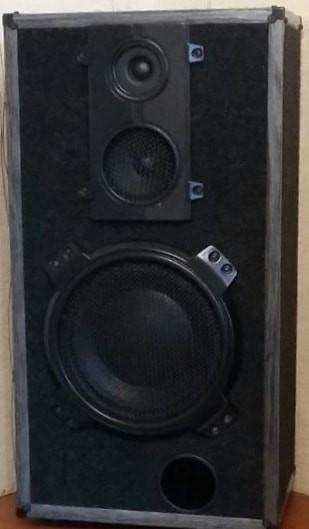

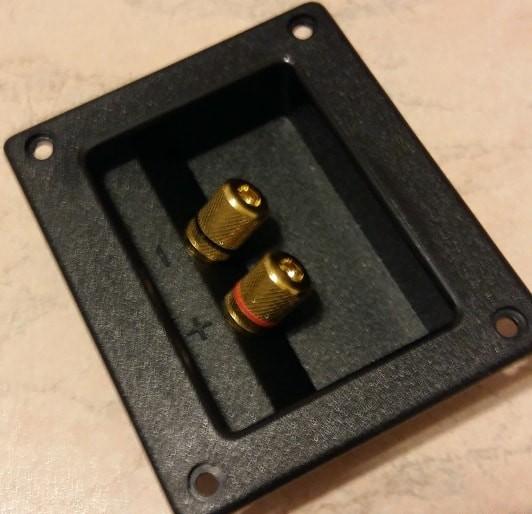

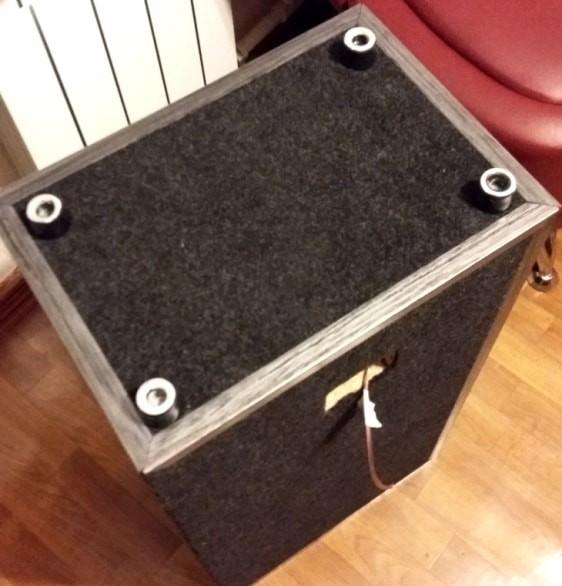

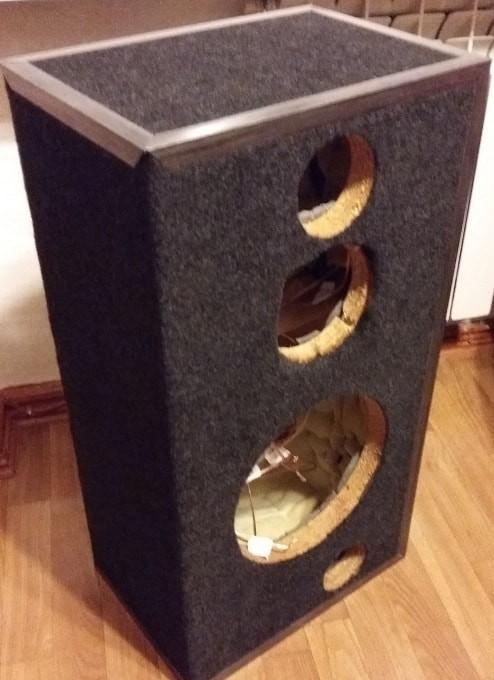

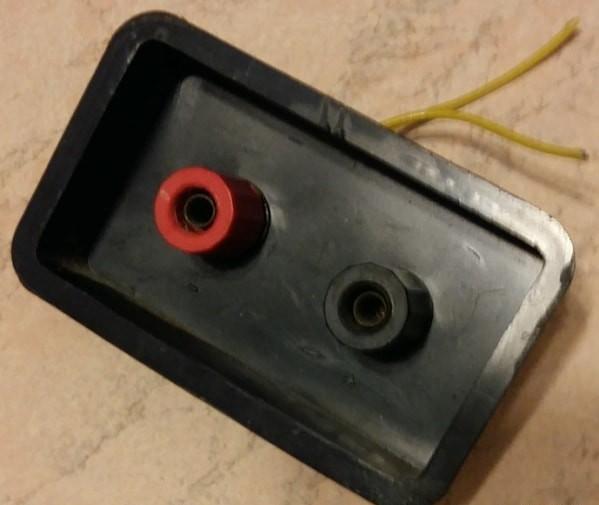

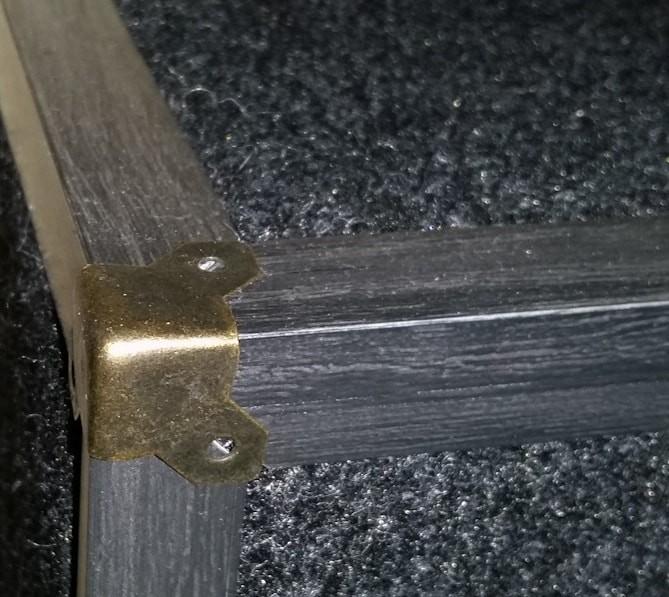

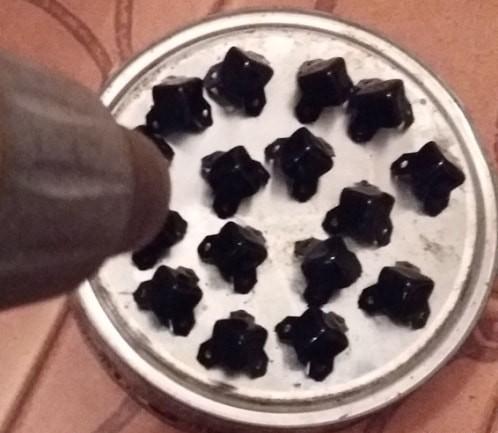

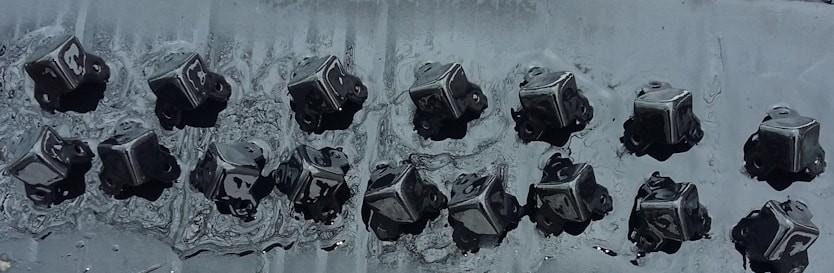

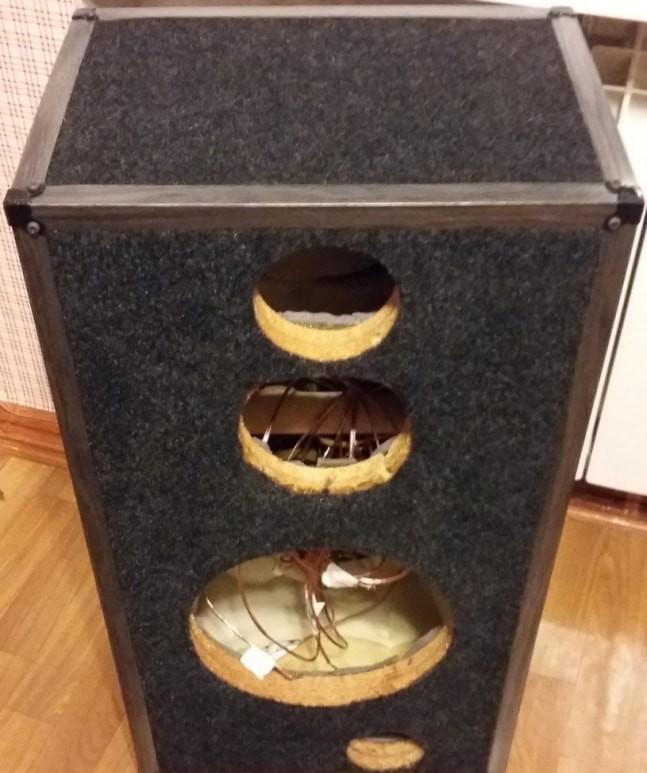

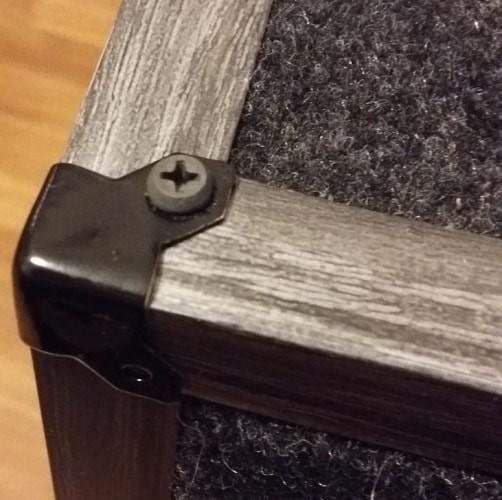

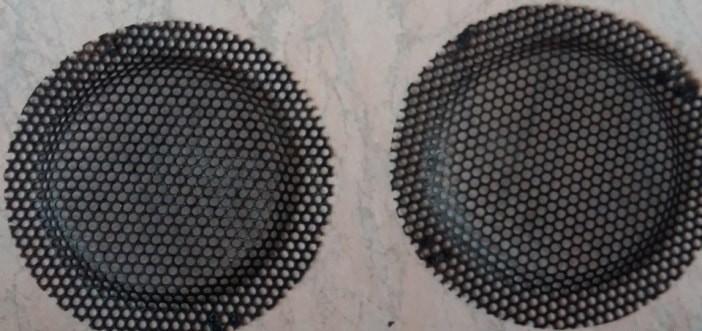

После сборки электроники и проверки работоспособности, внимание было уделено внешнему виду. Корпуса были обтянуты карпетом цвета «графит» с использованием специального клея. Для защиты углов применены латунные уголки (окрашенные в черный цвет из баллончика). Родные пластиковые ножки заменены на резиновые для снижения передачи вибрации на пол, а старые клеммы («терминалы») — на современные.
