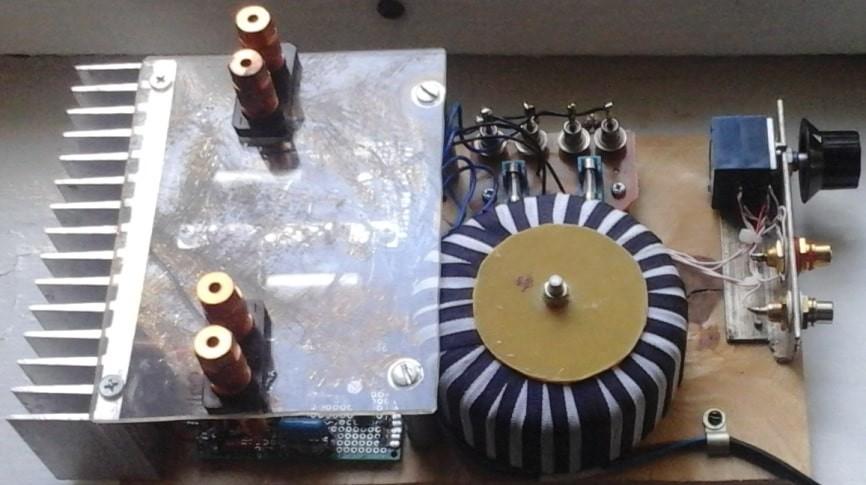

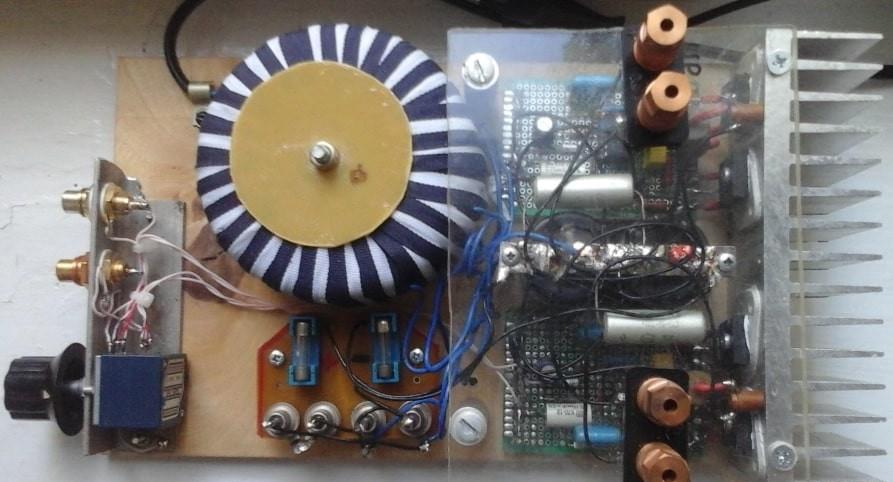

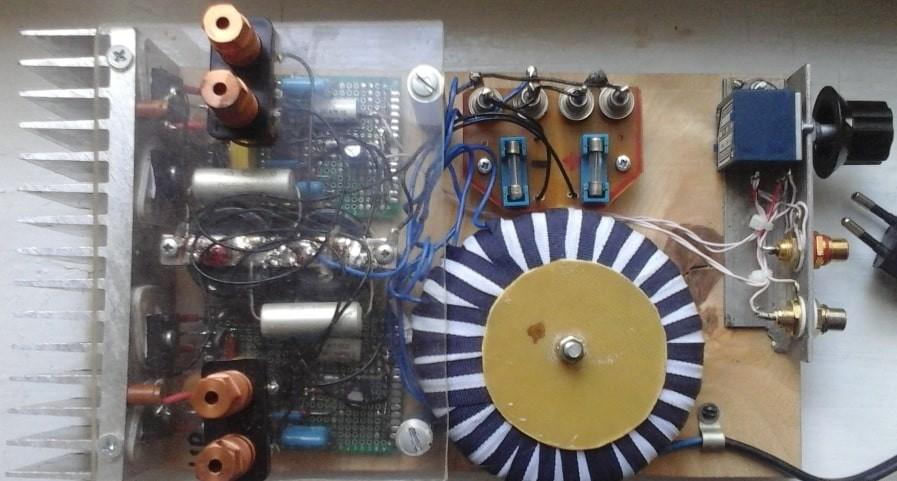

Усилитель АБ2: схема, настройка и особенности сборки

Усилитель АБ2 — это схема мощности класса AB, разработанная для качественного воспроизведения звука с минимальными искажениями. Ниже приведена актуальная схема версии V2.0 и рекомендации по настройке. Схема выполнена на базе проверенных компонентов. Обвеска входа и ООС у операционного усилителя рассчитана по методике Агеева из журнала «Радио» за 1987 год. Это позволяет избежать выбросов на фронтах сигнала и излишне широкой полосы пропускания. Ток через стабилитроны выбран с запасом, поэтому резистор с выхода в питание ОУ (вольт-добавка) у меня установлен номиналом 120 Ом. Он подобран по максимальному неискаженному сигналу без срыва в хлопанье. Также удалось избежать использования громоздких пленочных конденсаторов, ограничившись 1 мкФ в питании ОУ. От лишних деталей я избавлялся исходя из наличия приборов, а не из жадности. Для тех, кто интересуется смежными темами, рекомендую ознакомиться с OM 2.7 со стрелочными индикаторами.

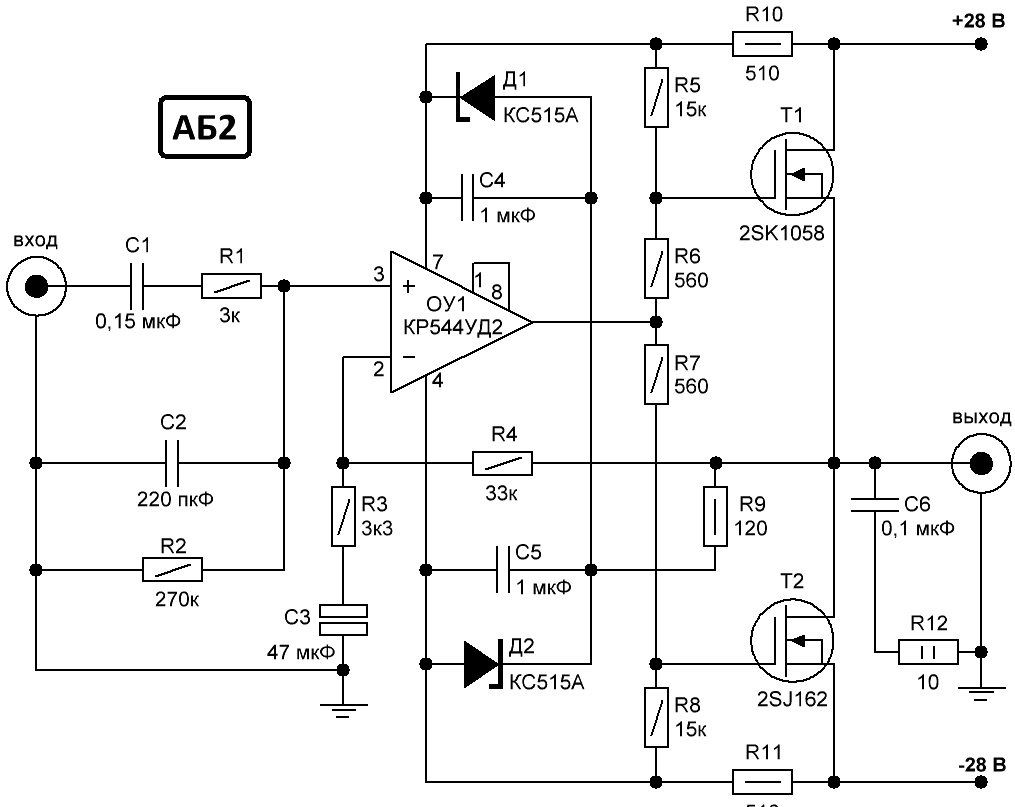

Электрическая схема усилителя АБ2-V1.0:

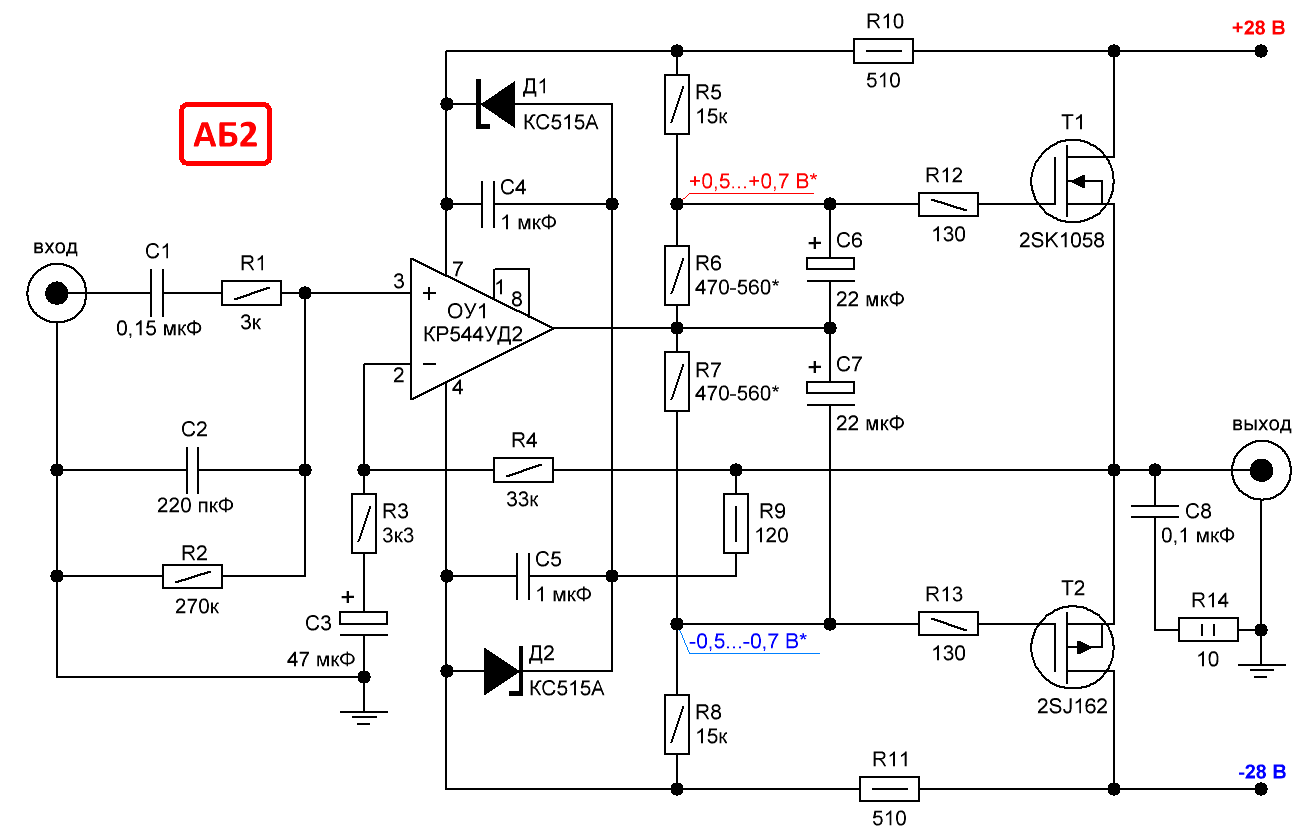

Схема усилителя АБ2-V2.0:

Ниже показана схема блока питания и усилителя мощности. Обратите внимание, что усилитель мощности изображен по старой версии, выше представлена новая и проверенная схема. Для сравнения можно посмотреть УМЗЧ Акулиничева с широкополосной ООС.
